Az emberiség ősidők óta vágyik az ég meghódítására, a madarakhoz hasonló szabad repülésre. Ez az álom a tudomány és a mérnöki zsenialitás révén vált valósággá, és ma már a repülés mindennapjaink részévé vált. De vajon mi teszi lehetővé, hogy egy több tonnás acélmadár könnyedén emelkedjen a magasba és órákon át szelje a levegőt? A válasz a repülőgép szárnyában és az azt körülölelő, láthatatlan erőkben, az aerodinamika alapelveiben rejlik.
A szárny nem csupán egy egyszerű felület, hanem egy rendkívül komplex, precízen megtervezett alkatrész, amelynek formája és működése a fizika legmélyebb törvényein alapul. Ennek megértése kulcsfontosságú ahhoz, hogy felfogjuk a repülés csodáját, és eloszlassuk az ezzel kapcsolatos tévhiteket.
Ebben a cikkben részletesen bemutatjuk a felhajtóerő keletkezésének mechanizmusait, feltárjuk a szárnyprofil titkait, és megismerkedünk azokkal az aerodinamikai alapelvekkel, amelyek minden repülő szerkezet működését meghatározzák. Készüljön fel egy izgalmas utazásra a levegő fizikájának világába!
Az aerodinamika alapjai: A levegő mint közeg
Mielőtt mélyebbre ásnánk a felhajtóerő titkaiba, elengedhetetlen, hogy megértsük azt a közeget, amelyben a repülés zajlik: a levegőt. Bár láthatatlan, a levegő nem üres tér, hanem anyag, amelynek sajátos tulajdonságai vannak, és ezek alapvetően befolyásolják a repülőgépek viselkedését.
A levegő gázok keveréke, amelynek legfontosabb tulajdonsága a sűrűsége. Ez a sűrűség változik a magassággal és a hőmérséklettel, ami közvetlenül hatással van a felhajtóerő és a légellenállás mértékére. Minél sűrűbb a levegő, annál nagyobb erőt képes kifejteni a szárnyra, de annál nagyobb a légellenállás is.
Egy másik fontos tulajdonság a viszkozitás, azaz a levegő belső súrlódása, amely ellenállást fejt ki a mozgásnak. Ez a súrlódás felelős a levegőrétegek közötti energiaátadásért, és szerepet játszik a légáramlás lamináris vagy turbulens jellegének kialakulásában. Az aerodinamikai tervezés során mindkét tényezőt figyelembe kell venni a hatékony repülés érdekében.
A mozgás és a nyomás kapcsolata a repülésben
Az aerodinamika alapvető pillére a mozgásban lévő folyadékok és gázok viselkedésének leírása. A repülés kontextusában ez a levegő áramlásának és a nyomásváltozásoknak a megértését jelenti, amelyek a szárny körül alakulnak ki.
Amikor egy tárgy, például egy szárny, mozog a levegőben, vagy a levegő áramlik el egy álló szárny mellett, a levegő részecskéi felgyorsulnak vagy lelassulnak. Ez a sebességváltozás a Bernoulli-elv szerint nyomásváltozással jár együtt. Ahol a levegő sebessége megnő, ott a statikus nyomása csökken, és fordítva.
Ez az alapvető összefüggés a kulcsa annak, hogy megértsük, hogyan generál felhajtóerőt egy szárny. A szárny speciális formája, a szárnyprofil úgy van kialakítva, hogy a felette és alatta áramló levegő sebessége eltérő legyen, ami nyomáskülönbséget hoz létre. Ez a nyomáskülönbség az, ami felfelé tolja a szárnyat.
A felhajtóerő kialakulásának klasszikus elméletei
A felhajtóerő keletkezésének magyarázatára több elmélet is létezik, és bár mindegyik a fizika egy-egy aspektusát emeli ki, a valóságban ezek szinergikus hatása vezet a repüléshez. Nézzük meg a legfontosabbakat.
Bernoulli elve: A nyomáskülönbség magyarázata
A leggyakrabban emlegetett magyarázat a Bernoulli-elv, amelyet Daniel Bernoulli svájci matematikus és fizikus írt le a 18. században. Ez az elv kimondja, hogy egy ideális folyadék áramlásakor, ahol a sebesség megnő, ott a statikus nyomás csökken, és fordítva. Ezt az energia megmaradásának elvéből lehet levezetni.
A szárnyprofil felső felülete általában domborúbb, mint az alsó. Amikor a levegő eléri a szárnyat, két részre oszlik. A szárny felső ívén a levegőnek nagyobb utat kell megtennie ugyanannyi idő alatt, mint az alsó, egyenesebb felületen. Ezért a felső oldalon a levegőnek gyorsabban kell áramolnia.
A gyorsabban áramló levegő a Bernoulli-elv szerint alacsonyabb nyomást fejt ki a szárny felső felületére. Ezzel szemben az alsó oldalon lassabban áramló levegő magasabb nyomást gyakorol. A felső és alsó felület közötti nyomáskülönbség hozza létre a felfelé irányuló erőt, a felhajtóerőt.
Coanda-effektus: A levegő tapadása a felületre
A Bernoulli-elv önmagában nem ad teljes magyarázatot, mivel nem veszi figyelembe a viszkózus hatásokat. Itt jön képbe a Coanda-effektus, amelyet Henri Coandă román feltaláló írt le.
Ez az effektus azt írja le, hogy egy folyadék (vagy gáz) áramlása hajlamos követni egy domború felületet. A levegő részecskéi a szárny felső felületéhez “tapadnak”, és követik annak ívét, még akkor is, ha az lefelé hajlik. Ez a tapadás a viszkózus erők, azaz a súrlódás következménye.
A Coanda-effektus miatt a szárny felett áramló levegő lefelé irányuló mozgást vesz fel, mielőtt elhagyná a szárnyat. Ez a lefelé irányuló légáramlás, az úgynevezett “downwash”, kulcsfontosságú a felhajtóerő keletkezésében, ahogyan azt a Newtoni magyarázat is alátámasztja.
Newton harmadik törvénye: Az impulzusmegmaradás elve és a lefelé irányuló áramlás
Isaac Newton harmadik törvénye, azaz a hatás-ellenhatás törvénye is elengedhetetlen a felhajtóerő megértéséhez. Ez kimondja, hogy minden erőhatásra egy vele egyenlő nagyságú és ellentétes irányú erőhatás keletkezik.
A szárny, ahogy áthalad a levegőben, lefelé tereli a levegőt. Ez a lefelé irányuló légáramlás, a már említett “downwash”, a szárny által a levegőre kifejtett hatás. A Newtoni törvény értelmében a levegő is kifejt egy ellentétes irányú erőt a szárnyra, ami felfelé hat.
Ez az erő az, ami a repülőgépet a levegőben tartja. A szárny úgy van kialakítva, hogy a levegő részecskéit a lehető leghatékonyabban terelje lefelé, ezzel maximalizálva a felfelé irányuló reakcióerőt, azaz a felhajtóerőt.
A felhajtóerő nem egyetlen fizikai elv eredménye, hanem a Bernoulli-elv, a Coanda-effektus és Newton harmadik törvényének komplex, egymással összefüggő hatásainak összessége.
A valóság: A fenti elvek szinergikus hatása
Fontos hangsúlyozni, hogy a felhajtóerő keletkezése nem kizárólag egyetlen elmélettel magyarázható. A valóságban a Bernoulli-elv által leírt nyomáskülönbség, a Coanda-effektus által biztosított áramláskövetés, és a Newton harmadik törvénye szerinti impulzusátadás mind hozzájárulnak a felhajtóerő létrejöttéhez.
A modern aerodinamika ezen elvek integrált megközelítését alkalmazza, figyelembe véve a levegő viszkózus és kompresszibilis tulajdonságait is. A szárny úgy van optimalizálva, hogy a lehető leghatékonyabban hozza létre ezt a háromdimenziós légáramlást és nyomáseloszlást.
A felhajtóerő tehát egy összetett jelenség, amely a levegő mozgásából eredő nyomáskülönbségek és az impulzusváltozások eredőjeként jön létre. Ez az integrált megközelítés teszi lehetővé a repülőgépek precíz tervezését és a biztonságos repülést.

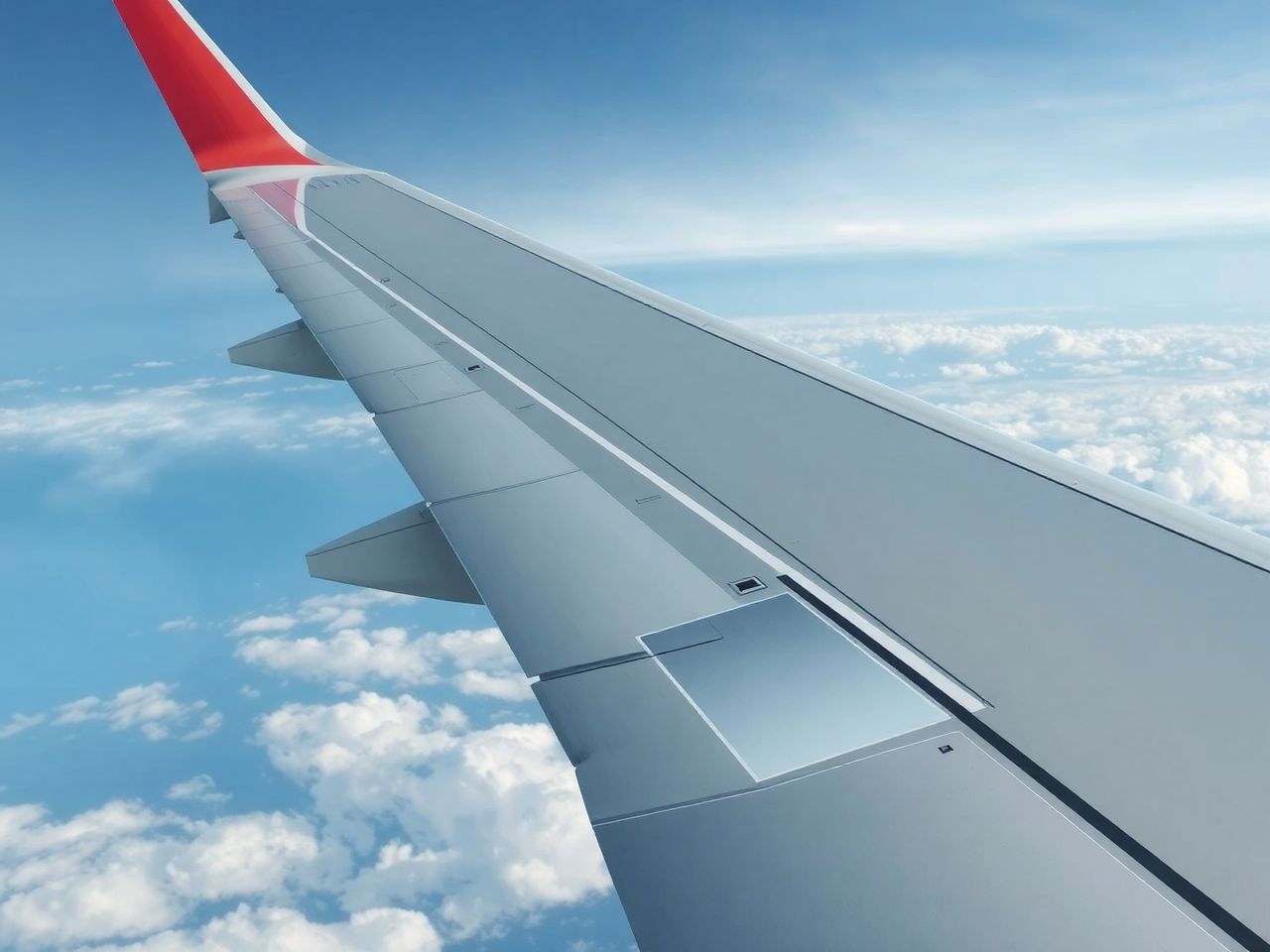

A szárnyprofil anatómiája: A felhajtóerő motorja
A repülőgép szárnya nem egy véletlenszerű forma, hanem egy gondosan megtervezett geometriai alakzat, amelyet szárnyprofilnak (vagy aerodinamikai profilnak) nevezünk. Ennek a profilnak a kialakítása alapvetően határozza meg a szárny aerodinamikai tulajdonságait.
A szárnyprofil keresztmetszete kulcsfontosságú a felhajtóerő generálásában. A legtöbb szárnyprofil aszimmetrikus, felül domborúbb, alul pedig laposabb vagy enyhén homorú. Ez a különbség teremti meg a szükséges nyomáskülönbséget.
Főbb részek: Belépőél, kilépőél, felső és alsó felület
Minden szárnyprofilnak vannak jól meghatározott részei, amelyek mindegyike fontos szerepet játszik a légáramlás befolyásolásában:
- Belépőél (leading edge): Ez a szárny elülső, lekerekített része, amely elsőként érintkezik a beáramló levegővel. Formája befolyásolja, hogyan válik ketté a levegő, és hogyan kezdődik az áramlás a szárny felett és alatt.
- Kilépőél (trailing edge): A szárny hátsó, éles része, ahol a szárny felett és alatt áramló levegő ismét találkozik. Az éles kilépőél segít abban, hogy a levegő simán elváljon a szárnytól, minimalizálva a turbulenciát.
- Felső felület (upper surface): A szárny domború, íves része, ahol a levegő felgyorsul, és a nyomás csökken. Ez a felület a felhajtóerő jelentős részéért felelős.
- Alsó felület (lower surface): A szárny laposabb vagy enyhén homorú része, ahol a levegő lassabban áramlik, és a nyomás magasabb. Ez a felület is hozzájárul a felhajtóerőhöz.
- Húrhossz (chord line): Egy egyenes vonal, amely a belépőéltől a kilépőélig húzódik. Ez a referenciavonal a szárnyprofil geometriai leírásához.
- Áramvonal (mean camber line): Egy görbe, amely a szárny felső és alsó felületének középpontjait köti össze. Ez a vonal adja meg a szárnyprofil “ívét” vagy domborúságát.
Különböző szárnyprofilok és alkalmazásuk
Nem minden szárnyprofil egyforma. A repülőgép céljától és sebességétől függően különböző profilokat alkalmaznak:
- Aszimmetrikus profilok: Ezek a leggyakoribbak a legtöbb repülőgépen. Felső felületük domborúbb, mint az alsó, és már nulla támadási szög esetén is jelentős felhajtóerőt generálnak. Ideálisak a lassabb, hatékonyabb repüléshez, például utasszállítókon.
- Szimmetrikus profilok: Ezeknek a profiloknak a felső és alsó felülete azonos. Nem generálnak felhajtóerőt nulla támadási szög esetén, de kiválóan alkalmasak akrobatikus repülőgépeken, ahol a repülőgép gyakran repül fejjel lefelé, és mindkét irányban szükség van felhajtóerőre. Jellemzően nagyobb sebességnél használják őket.
- Lamináris profilok: Ezeket a profilokat úgy tervezték, hogy a légáramlás a lehető legtovább lamináris maradjon a felületükön, csökkentve ezzel a súrlódási ellenállást. Gyakran vitorlázó repülőgépeken vagy nagy sebességű gépeken alkalmazzák őket.
- Szuperkritikus profilok: Ezeket a profilokat a transzszonikus (hangsebességhez közeli) sebességekre optimalizálták. Késleltetik a lökéshullámok kialakulását a szárny felett, ezzel csökkentve a hullámellenállást és lehetővé téve a nagyobb sebességet.
Hogyan befolyásolja a forma a légáramlást?
A szárnyprofil formája közvetlenül befolyásolja a levegő áramlásának sebességét és nyomását a szárny körül. A domború felső felület arra kényszeríti a levegőt, hogy felgyorsuljon, ami nyomáscsökkenést okoz.
Az alsó, laposabb felületen a levegő lassabban áramlik, ami magasabb nyomást eredményez. Ez a nyomáskülönbség, kiegészülve a levegő lefelé terelésével, hozza létre a felhajtóerőt. A profil élessége, vastagsága és íve mind optimalizálva van a kívánt repülési jellemzők elérésére.
A támadási szög szerepe
A szárnyprofil önmagában nem elegendő a felhajtóerő generálásához. Kulcsfontosságú paraméter a támadási szög (angle of attack, AoA), amely a szárny húrhossza és a beáramló levegő iránya közötti szöget jelenti. Ez a szög dinamikusan változik a repülés során, és jelentősen befolyásolja a felhajtóerő és a légellenállás mértékét.
Mi az a támadási szög (angle of attack)?
A támadási szög nem azonos a repülőgép orrának dőlésszögével a horizontális síkhoz képest. Sokkal inkább a szárny és a tényleges légáramlás közötti szöget jelöli. A pilóta a repülőgép orrának emelésével vagy süllyesztésével változtatja a támadási szöget, ezáltal szabályozva a felhajtóerőt.
Kis támadási szögeknél a levegő simán áramlik a szárny körül, hatékonyan generálva felhajtóerőt. Ahogy a támadási szög nő, úgy nő a szárny által terelt levegő mennyisége és a lefelé irányuló impulzus is, ami nagyobb felhajtóerőt eredményez.
Hogyan befolyásolja a felhajtóerőt és a légellenállást?
A támadási szög növelésével a felhajtóerő kezdetben arányosan nő. Ez azért van, mert a nagyobb szög hatására a szárny hatékonyabban tereli lefelé a levegőt, és nagyobb nyomáskülönbség alakul ki a felső és alsó felület között.
Ugyanakkor a támadási szög növelésével a légellenállás is növekedni kezd. Ennek oka, hogy a szárny nagyobb felületet mutat a beáramló levegőnek, és a légáramlás egyre kevésbé áramvonalas lesz. Ez a kompromisszum a felhajtóerő és a légellenállás között alapvető a repülőgép tervezésében és üzemeltetésében.
Átesés (stall) jelensége és okai
Van azonban egy kritikus pont, ahol a támadási szög további növelése már nem jár a felhajtóerő növekedésével, sőt, drámaian csökkenni kezd. Ezt a jelenséget átesésnek (stall) nevezzük.
Az átesés akkor következik be, amikor a támadási szög túl nagy lesz, és a levegő már nem képes simán követni a szárny felső felületének ívét. A lamináris áramlás leválik a szárnyról, és turbulens, örvénylő áramlássá válik. Ez a leválás megszünteti a nyomáskülönbséget, és drasztikusan csökkenti a felhajtóerőt.
Az átesés a repülés egyik legveszélyesebb állapota, mivel a gép elveszíti a felhajtóerejét és kontrollálatlanul zuhanni kezdhet. A pilóták kiképzése során nagy hangsúlyt fektetnek az átesés felismerésére és a helyes elhárítására, amely általában a támadási szög csökkentésével és a sebesség növelésével jár.
A légellenállás (drag): A repülés másik oldala
A felhajtóerő létfontosságú a repüléshez, de nem az egyetlen erő, amellyel a repülőgépnek meg kell küzdenie. A légellenállás (drag) az az erő, amely a repülőgép mozgásával ellentétes irányban hat, és megpróbálja lassítani azt.
A légellenállás leküzdése jelentős energiát igényel, ezért a repülőgépek tervezésekor az egyik legfontosabb cél a légellenállás minimalizálása. A légellenállás több összetevőből áll, amelyek mindegyike más-más módon járul hozzá az összteljesítményhez.
Parazita légellenállás (parasitic drag)
A parazita légellenállás minden olyan ellenállás, amely nem a felhajtóerő generálásával függ össze, hanem a repülőgép formájából és felületéből adódik.
- Formellenállás (form drag vagy pressure drag): Ezt a repülőgép alakja okozza. A nem áramvonalas testek nagy nyomáskülönbséget hoznak létre az elülső és hátsó felületük között, ami jelentős ellenállást eredményez. Az áramvonalas formák, mint a csepp alak, minimalizálják ezt az ellenállást.
- Súrlódási ellenállás (skin friction drag): Ez a levegő és a repülőgép felülete közötti súrlódásból ered. A sima, fényes felületek, a szegecsek és illesztések hiánya segíthet ennek az ellenállásnak a csökkentésében, mivel elősegítik a lamináris áramlást.
- Interferencia ellenállás (interference drag): Akkor keletkezik, amikor két különböző alkatrész (pl. szárny és törzs) légáramlása találkozik és kölcsönhatásba lép, turbulenciát és örvényeket okozva. A gondos tervezés és az áramvonalas illesztések minimalizálhatják ezt a hatást.
Indukált légellenállás (induced drag)
Az indukált légellenállás egy különleges típusú ellenállás, amely közvetlenül a felhajtóerő generálásával függ össze. Akkor keletkezik, amikor a szárny felhajtóerőt termel, és a levegőt lefelé tereli.
A szárny végénél a magasabb nyomású alsó levegő igyekszik kiegyenlítődni az alacsonyabb nyomású felső levegővel, ami szárnyvég-örvényeket (wingtip vortices) hoz létre. Ezek az örvények lefelé irányuló áramlást generálnak a szárny mögött, ami megnöveli a szárny effektív támadási szögét, és ezáltal ellenállást okoz.
Az indukált légellenállás fordítottan arányos a sebességgel: minél lassabban repül a gép, annál nagyobb a támadási szög, és annál nagyobb az indukált légellenállás. Ez a magyarázata annak, hogy a repülőgépeknek viszonylag nagy sebességgel kell repülniük a hatékony felhajtóerő-légellenállás arány fenntartásához.
Hullámellenállás (wave drag)
A hullámellenállás a nagy sebességű, különösen a transzszonikus (hangsebességhez közeli) és szuperszonikus (hangsebesség feletti) repülésnél jelentkezik. Ezt a légáramlásban keletkező lökéshullámok (shock waves) okozzák, amikor a levegő helyileg vagy globálisan eléri a hangsebességet.
Amikor a repülőgép megközelíti a hangsebességet, a szárny feletti gyorsabb áramlás elérheti a hangsebességet, még mielőtt maga a gép elérné azt. Ez lökéshullámokat generál, amelyek jelentős ellenállást és instabilitást okoznak. A szuperkritikus szárnyprofilok és a nyilazott szárnyak (sweepback) segítenek ezen ellenállás csökkentésében.
A légellenállás minimalizálása: Áramvonalas forma, sima felület
A légellenállás minimalizálása kulcsfontosságú a repülőgépek hatékonysága és teljesítménye szempontjából. Ennek érdekében a mérnökök számos stratégiát alkalmaznak:
- Áramvonalas forma: A repülőgép minden részét, a törzstől a szárnyakig, a lehető legáramvonalasabbra tervezik, hogy a levegő simán áramolhasson körülötte, minimalizálva a formellenállást.
- Sima felületek: A repülőgép külső felületét gondosan polírozzák és festik, hogy a súrlódási ellenállás a lehető legalacsonyabb legyen. Ahol lehetséges, a szegecseket és illesztéseket is simára csiszolják.
- Wingletek és egyéb szárnyvégződések: Ezeket az eszközöket az indukált légellenállás csökkentésére tervezték, a szárnyvég-örvények energiájának visszaszorításával.
- Visszahúzható futómű: Felszállás után a futóművet behúzzák a repülőgép törzsébe, hogy csökkentsék az általa okozott parazita légellenállást.
Az aerodinamikai tervezés során a felhajtóerő és a légellenállás közötti optimális egyensúly megtalálása a cél. A mérnökök arra törekednek, hogy a repülőgép a szükséges felhajtóerőt a lehető legkisebb légellenállás mellett generálja, ezzel maximalizálva az üzemanyag-hatékonyságot és a teljesítményt.
A szárnygeometria hatása a repülési jellemzőkre
A szárnyprofil mellett a szárny általános geometriai elrendezése is alapvetően befolyásolja a repülőgép teljesítményét és stabilitását. A szárnyfesztávolság, a nyílhegyállás és a V-állás mind kritikus paraméterek, amelyeket gondosan optimalizálnak a tervezés során.
Szárnyfesztávolság és felület
A szárnyfesztávolság (wingspan) a szárny egyik végétől a másikig mért távolság. A szárnyfelület (wing area) pedig a szárnyak vetületi területe. Ezek a tényezők közvetlenül befolyásolják a felhajtóerő nagyságát.
Nagyobb szárnyfelület és fesztávolság általában nagyobb felhajtóerőt jelent, ami előnyös a lassabb repüléshez, a rövidebb felszálláshoz és a nagyobb teherbíráshoz. Azonban a nagyobb szárnyfelület nagyobb légellenállást és szerkezeti tömeget is jelent.
A fesztávolság és a húrhossz aránya, az úgynevezett oldalviszony (aspect ratio), különösen fontos. A nagy oldalviszonyú szárnyak (hosszú és keskeny) hatékonyabbak, mivel kisebb indukált légellenállást generálnak, ami ideális a vitorlázó repülőgépeknél és a nagy hatótávolságú utasszállítóknál. Alacsony oldalviszonyú szárnyak (rövid és széles) robusztusabbak és jobb manőverezőképességet biztosítanak, ami katonai repülőgépeknél előnyös.
Nyílhegyállás (sweep angle): Előnyei és hátrányai
A nyílhegyállás (sweep angle) azt jelenti, hogy a szárnyak hátrafelé dőlnek a törzshöz képest. Ez a kialakítás a nagy sebességű repülőgépeknél, különösen a transzszonikus és szuperszonikus sebességeknél előnyös.
Fő előnye, hogy késlelteti a lökéshullámok kialakulását és csökkenti a hullámellenállást. A nyilazott szárnyon a levegő mintegy “hosszabb” úton áramlik a szárnyhossz mentén, ami csökkenti a szárnyra merőleges sebességkomponensét, és így a lokális Mach-számot. Ez lehetővé teszi a repülőgép számára, hogy nagyobb sebességgel repüljön, mielőtt a kritikus Mach-számot elérné.
Hátránya azonban, hogy csökkenti a felhajtóerőt alacsony sebességnél, növeli az átesési sebességet, és bonyolultabbá teszi a stabilitás fenntartását. Ezért a modern utasszállítók gyakran változtatható nyilazású szárnyakat használnak, amelyek a repülés fázisától függően állíthatók.
V-állás (dihedral/anhedral): Stabilitás
A V-állás (dihedral) azt jelenti, hogy a szárnyak felfelé dőlnek a törzstől távolodva. Ez a kialakítás a repülőgép oldalirányú stabilitását növeli.
Ha a repülőgép oldalra dől (gurul), az alsó szárny megnövekedett támadási szöggel, a felső szárny pedig csökkent támadási szöggel fog rendelkezni a relatív légáramhoz képest. Ennek következtében az alsó szárnyon nagyobb felhajtóerő keletkezik, ami automatikusan korrigálja a dőlést, és visszaállítja a gépet a vízszintes helyzetbe.
Az anhedral (negatív V-állás), amikor a szárnyak lefelé dőlnek, ritkább, és általában olyan harci repülőgépeken alkalmazzák, amelyeknek rendkívüli manőverezőképességre van szükségük, és a stabilitás csökkentése elfogadható kompromisszum. Ez a kialakítás növeli a gurulási hajlandóságot.
Szárnyvégződések (winglets): Az indukált légellenállás csökkentése
A szárnyvégződések (winglets) függőleges vagy majdnem függőleges lapok a szárnyvégeken. Fő céljuk az indukált légellenállás csökkentése, amelyet a szárnyvég-örvények okoznak.
A wingletek akadályozzák a magas nyomású levegő átjutását a szárny alól a szárny fölé a szárnyvégen, ezáltal csökkentik az örvények erősségét. Ezáltal a szárny hatékonyabban generál felhajtóerőt, ami üzemanyag-megtakarítást és nagyobb hatótávolságot eredményez. Bár kis mértékben növelik a súrlódási ellenállást és a szerkezeti tömeget, az előnyök általában felülmúlják a hátrányokat, különösen a nagy hatótávolságú utasszállítókon.

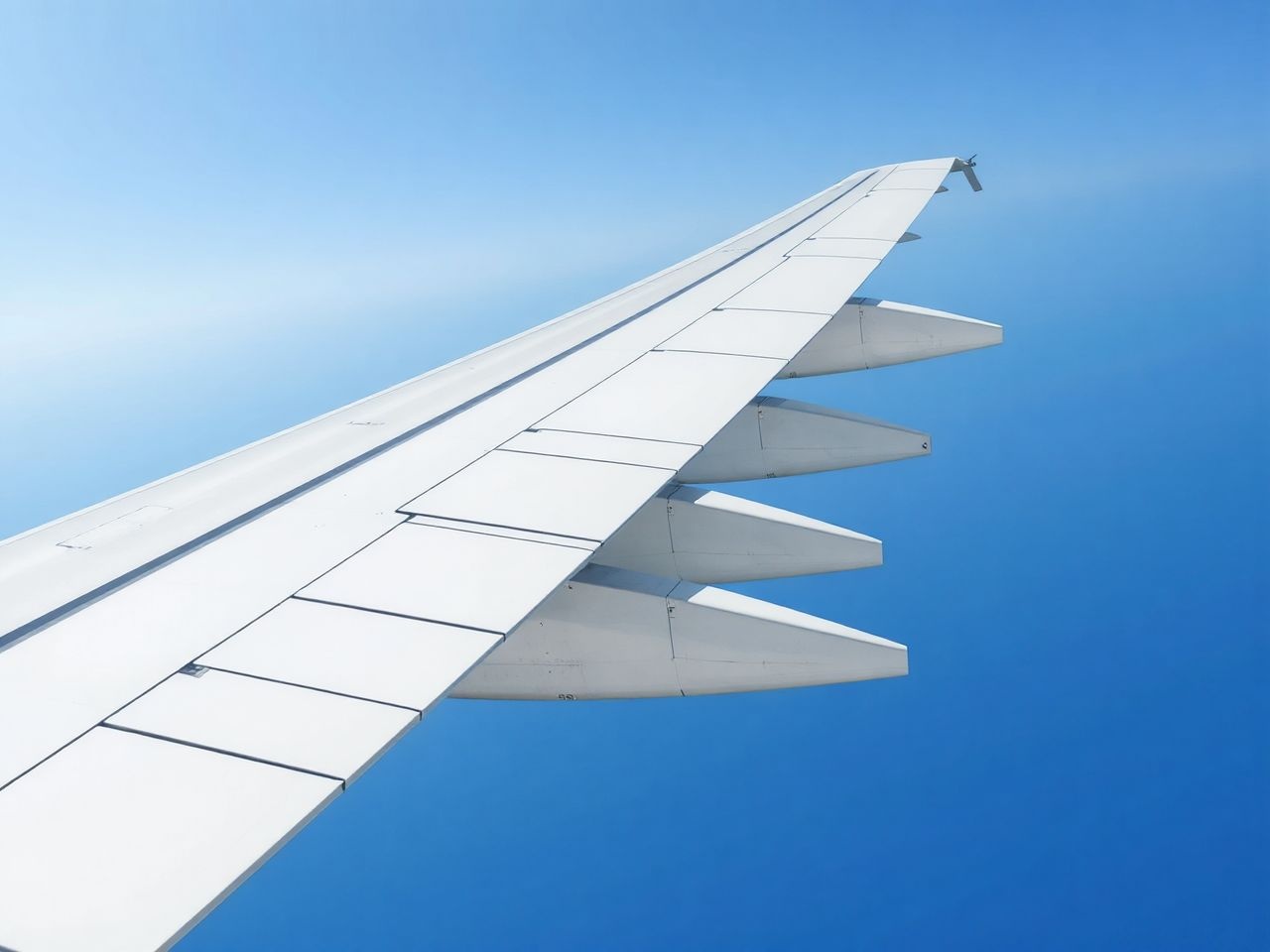

A repülőgép vezérlőfelületei a szárnyon
A szárny nemcsak felhajtóerőt generál, hanem a repülőgép irányításában is kulcsszerepet játszik a rajta elhelyezett mozgatható felületek, az úgynevezett vezérlőfelületek segítségével. Ezek a felületek lehetővé teszik a pilóta számára, hogy módosítsa a szárny aerodinamikai tulajdonságait, és ezáltal irányítsa a repülőgépet.
Csűrőlapok (ailerons): Gurulás (roll) vezérlése
A csűrőlapok (ailerons) a szárnyak külső részén, a kilépőélen találhatók. Ezek a felületek ellentétes irányban mozognak: ha az egyik felemelkedik, a másik lesüllyed.
Amikor a pilóta elfordítja a botkormányt, az egyik csűrőlap felfelé, a másik lefelé mozdul el. A lefelé mozgó csűrőlap növeli az adott szárnyon a felhajtóerőt, míg a felfelé mozgó csűrőlap csökkenti azt a másik szárnyon. Ez a felhajtóerő-különbség okozza a repülőgép gurulását (roll) a hosszanti tengelye körül, lehetővé téve a kanyarodást.
Felhajtóerő-növelő berendezések (high-lift devices)
Ezek a berendezések a szárny aerodinamikai tulajdonságait módosítják alacsony sebességnél, például felszállás és leszállás során, amikor extra felhajtóerőre van szükség. Céljuk, hogy növeljék a szárnyfelületet és/vagy a szárnyprofil domborúságát.
Orrsegéd szárny (slats/leading edge flaps)
Az orrsegéd szárnyak (slats) a szárny belépőélén helyezkednek el, és kibocsájtáskor egy rést nyitnak a szárny és a segéd szárny között. Ezen a résen keresztül a levegő a szárny alsó oldaláról a felső oldalára áramlik, megakadályozva az áramlás leválását.
Ezzel növelik a szárny kritikus támadási szögét, lehetővé téve a nagyobb felhajtóerőt nagyobb támadási szögnél, és csökkentve az átesési sebességet. Az orrsegéd szárnyak jelentősen hozzájárulnak a biztonságos felszálláshoz és leszálláshoz.
Védőlemezek (flaps/trailing edge flaps): Felhajtóerő növelése és légellenállás fokozása
A védőlemezek (flaps) a szárny kilépőélén találhatók, és lehajthatók vagy kibocsáthatók a szárnyból. Funkciójuk kettős:
- Felhajtóerő növelése: A védőlemezek lehajtásával a szárnyprofil domborúbbá válik, és megnő az effektív szárnyfelület. Ez jelentősen megnöveli a felhajtóerőt alacsony sebességnél, ami lehetővé teszi a rövidebb felszállást és a lassabb, kontrolláltabb leszállást.
- Légellenállás fokozása: A védőlemezek lehajtása jelentősen megnöveli a légellenállást is. Ez hasznos leszálláskor, mivel segít a repülőgép lassításában, és meredekebb süllyedést tesz lehetővé a sebesség túlzott növelése nélkül.
Többféle fékszárny létezik, mint például az egyszerű fékszárny, a réselt fékszárny (slotted flap) vagy a Fowler fékszárny, amelyek mindegyike különböző mértékben növeli a felhajtóerőt és a légellenállást.
Spoilerek/légfékek (spoilers/airbrakes): Felhajtóerő csökkentése, légellenállás növelése
A spoilerek (spoilers), vagy más néven légfékek, a szárny felső felületén elhelyezkedő lapok, amelyek felemelkedve megszakítják a sima légáramlást. Funkciójuk ellentétes a fékszárnyakéval.
Felemelkedve drasztikusan csökkentik a szárny felhajtóerejét és jelentősen megnövelik a légellenállást. Ezt használják például a leszállás során a földön, hogy a gép gyorsabban lassuljon és a súly a futóműre kerüljön a jobb fékezés érdekében. Repülés közben is alkalmazhatók a süllyedés felgyorsítására vagy a sebesség csökkentésére anélkül, hogy a gép orrát túlságosan le kellene nyomni.
Egyes gépeken a spoilereket gurulás vezérlésére is használják, a csűrőlapokkal együttműködve, segítve a kanyarodást.
A repülőgépek stabilitása és irányíthatósága
A szárnyak szerepe nem merül ki a felhajtóerő generálásában és az irányításban. Alapvetően befolyásolják a repülőgép stabilitását és irányíthatóságát is, amelyek kritikus fontosságúak a biztonságos és kényelmes repüléshez.
A stabilitás azt jelenti, hogy a repülőgép képes-e automatikusan visszatérni egyensúlyi helyzetébe egy külső zavar (pl. légörvény) után. Az irányíthatóság pedig azt jelenti, hogy a pilóta mennyire könnyen és pontosan tudja megváltoztatni a repülőgép helyzetét és mozgását.
Statikus és dinamikus stabilitás
A stabilitást két fő kategóriába soroljuk:
- Statikus stabilitás: Azt írja le, hogy a repülőgép azonnal reagál-e egy zavarra.
- Pozitív statikus stabilitás: A gép azonnal megpróbál visszatérni az eredeti helyzetébe.
- Semleges statikus stabilitás: A gép az új helyzetében marad.
- Negatív statikus stabilitás: A gép tovább távolodik az eredeti helyzetétől.
- Dinamikus stabilitás: Azt írja le, hogyan viselkedik a repülőgép az idő múlásával egy zavar után. Egy pozitívan statikusan stabil gép lehet dinamikusan instabil, ha a visszatérő mozgás lengéseket okoz, amelyek amplitúdója növekszik. A cél a pozitív statikus és dinamikus stabilitás elérése, ami csillapított lengésekkel járó visszatérést jelent.
Hosszirányú, oldalirányú és függőleges stabilitás
A repülőgépek stabilitását három tengely mentén vizsgáljuk:
- Hosszirányú stabilitás (longitudinal stability): Ez a stabilitás a repülőgép bólogatása (pitch) elleni ellenállását jelenti. A vízszintes vezérsík (horizontal stabilizer) és a szárnyak elhelyezkedése kulcsfontosságú ebben. A legtöbb repülőgép pozitívan stabil a hossztengely mentén, ami azt jelenti, hogy ha az orr felfelé vagy lefelé mozdul el, a gép automatikusan korrigálja magát.
- Oldalirányú stabilitás (lateral stability): Ez a stabilitás a repülőgép gurulása (roll) elleni ellenállását jelenti. A már említett V-állás (dihedral) a legfontosabb tényező az oldalirányú stabilitás biztosításában. A szárnyak felfelé dőlése segít abban, hogy a gép automatikusan visszatérjen a vízszintes szárnyállásba egy gurulás után.
- Függőleges stabilitás (directional stability): Ez a stabilitás a repülőgép elfordulása (yaw) elleni ellenállását jelenti, vagyis azt, hogy a gép mennyire képes fenntartani az orrának irányát. A függőleges vezérsík (vertical stabilizer) a fő alkotóelem, amely ezt a stabilitást biztosítja. Ha a gép orra oldalra fordul, a függőleges vezérsíkra ható légáramlás visszatérítő erőt generál.
A vezérlőfelületek szerepe a stabilitás fenntartásában
Bár a repülőgép alapvető geometriája biztosítja a passzív stabilitás nagy részét, a vezérlőfelületek aktívan is hozzájárulnak a stabilitás fenntartásához és az irányíthatóság biztosításához.
A magassági kormány (elevator), amely a vízszintes vezérsíkon található, a hosszirányú stabilitást és a bólogatást vezérli. A oldalkormány (rudder), amely a függőleges vezérsíkon található, a függőleges stabilitást és az elfordulást vezérli. A csűrőlapok (ailerons), mint már említettük, a gurulást és az oldalirányú mozgást szabályozzák.
A modern repülőgépekben a számítógépes repülésvezérlő rendszerek (fly-by-wire) folyamatosan figyelik a repülőgép helyzetét és finom korrekciókat hajtanak végre a vezérlőfelületek mozgatásával, ezzel biztosítva a stabil és pontos repülést, még a kevésbé stabil, de manőverezőbb gépeknél is.
Modern aerodinamikai fejlesztések és jövőbeli irányok
Az aerodinamika tudománya folyamatosan fejlődik, ahogy a mérnökök és kutatók új utakat keresnek a repülőgépek hatékonyságának, sebességének és biztonságának javítására. A számítástechnika és az anyagtechnológia fejlődése lehetővé teszi olyan innovatív megoldások kidolgozását, amelyek korábban elképzelhetetlenek voltak.
Lamináris áramlás fenntartása
A lamináris áramlás, ahol a levegő rétegesen, simán áramlik a felületen, sokkal kisebb súrlódási ellenállást okoz, mint a turbulens áramlás. A modern fejlesztések célja, hogy a szárnyak felületén a lehető leghosszabb ideig fenntartsák a lamináris áramlást.
Ez olyan technológiákkal érhető el, mint a rendkívül sima felületek, a speciális szárnyprofilok, vagy akár az aktív lamináris áramlásvezérlő rendszerek, amelyek apró szívónyílásokkal vagy fúvókákkal manipulálják a határfelületi réteget. Ezek a megoldások jelentős üzemanyag-megtakarítást eredményezhetnek.
Aktív áramlásvezérlés
Az aktív áramlásvezérlés olyan technológiákat foglal magában, amelyek dinamikusan módosítják a légáramlást a szárny felületén. Ez történhet apró fúvókákkal, pulzáló jetekkel, vagy akár mikro-elektromechanikus rendszerekkel (MEMS).
Ezek a rendszerek lehetővé teszik a felhajtóerő és a légellenállás finomhangolását valós időben, optimalizálva a teljesítményt a különböző repülési feltételekhez. Például, segíthetnek az átesés késleltetésében vagy a manőverezőképesség növelésében.
Adaptív szárnyak
Az adaptív szárnyak olyan szerkezetek, amelyek képesek dinamikusan változtatni formájukat a repülés során, optimalizálva a szárnyprofilt és a geometriát a pillanatnyi sebesség, magasság és terhelés szerint. Ez magában foglalhatja a szárny ívének, vastagságának vagy akár a támadási szög eloszlásának változtatását.
Az adaptív szárnyak jelentősen javíthatják az aerodinamikai hatékonyságot a repülés minden fázisában, csökkentve az üzemanyag-fogyasztást és a zajszennyezést. Bár még fejlesztési fázisban vannak, a jövő repülőgépeinek egyik kulcstechnológiájává válhatnak.
Szuperszonikus és hiperszonikus repülés kihívásai
A szuperszonikus (Mach 1 feletti) és különösen a hiperszonikus (Mach 5 feletti) repülés egészen új aerodinamikai kihívásokat támaszt. Ezeken a sebességeken a levegő kompresszibilitása és a lökéshullámok hatása dominánssá válik.
A szárnyprofiloknak és a repülőgép formájának drasztikusan eltérőnek kell lennie, hogy minimalizálják a hullámellenállást és a hőterhelést. Az új anyagok és hűtési rendszerek fejlesztése elengedhetetlen a jövő hiperszonikus járművei számára.
Drónok és VTOL technológiák
A pilóta nélküli légi járművek (drónok) és a függőleges fel- és leszállásra képes (VTOL) repülőgépek aerodinamikája is gyorsan fejlődik. Ezek a járművek gyakran rendkívül változatos repülési profilokkal rendelkeznek, ami rugalmas és hatékony aerodinamikai megoldásokat igényel.
A többrotorú drónok esetében a rotorellenes hatások, a VTOL gépeknél pedig az átmeneti fázis (függőleges repülésből vízszintesbe) aerodinamikai optimalizálása jelenti a fő kihívást. Az elektromos meghajtás és az elosztott meghajtási rendszerek új lehetőségeket nyitnak meg a szárnyak és légcsavarok integrált tervezésében.
A szárnytervezés kihívásai és kompromisszumai
A repülőgép szárnyának tervezése sosem egyszerű feladat, hanem egy komplex mérnöki kihívás, amely számos ellentmondásos követelmény közötti kompromisszumok sorozatát jelenti. A mérnököknek egyensúlyt kell találniuk a teljesítmény, a biztonság, a gazdaságosság és a szerkezeti integritás között.
Hatékonyság vs. sebesség
Az egyik alapvető kompromisszum a hatékonyság és a sebesség között van. Egy rendkívül hatékony szárny, amely nagy felhajtóerő-légellenállás arányt biztosít alacsony sebességnél (pl. egy vitorlázó repülőgép szárnya), általában nem alkalmas nagy sebességű repülésre a megnövekedett hullámellenállás és a strukturális korlátok miatt.
Ezzel szemben egy nagy sebességre optimalizált szárny (pl. egy vadászgép szárnya) kevésbé hatékony alacsony sebességnél, és nagy felhajtóerő-növelő berendezésekre van szüksége a biztonságos fel- és leszálláshoz.
Tömeg vs. szilárdság
A szárnytervezés másik kritikus aspektusa a tömeg és a szilárdság közötti egyensúly. Egy szárnynak elég erősnek kell lennie ahhoz, hogy ellenálljon a repülés során fellépő hatalmas aerodinamikai erőknek, a turbulenciáknak és a manővereknek. Ugyanakkor minél nehezebb a szárny, annál nagyobb felhajtóerőre van szükség a gép levegőben tartásához, ami növeli az üzemanyag-fogyasztást.
A modern anyagok, mint a kompozitok (szénszálas anyagok), lehetővé teszik a könnyebb, de erősebb szerkezetek építését, de ezek drágábbak és bonyolultabban gyárthatók. A szerkezeti integritás és a tömeg optimalizálása folyamatos kutatási és fejlesztési terület.
Gazdaságosság vs. teljesítmény
A gazdaságosság, különösen az üzemanyag-fogyasztás, ma már az egyik legfontosabb szempont a polgári repülőgépek tervezésében. Egy üzemanyag-hatékony szárny kialakítása gyakran kompromisszumot igényel a maximális sebesség, a hatótávolság és a manőverezőképesség tekintetében.
A légitársaságok olyan gépeket keresnek, amelyek alacsony üzemeltetési költségekkel rendelkeznek, még akkor is, ha ez valamivel alacsonyabb végsebességet vagy teljesítményt jelent. Ezért a szárnyak aerodinamikai hatékonyságának növelése, a légellenállás csökkentése és a strukturális tömeg minimalizálása kulcsfontosságú a modern repülőgépiparban.
A repülő szárny tehát egy lenyűgöző példája annak, hogyan ötvözi a mérnöki tudomány a fizika alapelveit a gyakorlati megvalósítással. A felhajtóerő komplex keletkezésétől kezdve a modern aerodinamikai fejlesztésekig minden egyes részlet hozzájárul ahhoz a csodához, amit repülésnek hívunk. A jövőben is izgalmas innovációk várhatók ezen a területen, amelyek tovább feszegetik majd a levegőben való mozgás határait.
