A PWM ventilátor működése – Hogyan szabályozza a fordulatszámot és miért hatékony a számítógépes hűtésben

A modern számítógépes rendszerek teljesítménye folyamatosan növekszik, ami egyenes arányban jár a megnövekedett hőtermeléssel. Ennek a hőnek az elvezetése kulcsfontosságú a komponensek stabilitásának, hosszú élettartamának és optimális működésének biztosításához. A processzorok, grafikus kártyák és más alaplapi chipek extrém hőmérsékleten történő működése nemcsak a teljesítmény csökkenéséhez vezethet, hanem akár visszafordíthatatlan károkat is okozhat. Ezért a hatékony hűtés nem luxus, hanem alapvető szükséglet minden modern számítógépben, legyen szó egy egyszerű irodai gépről, egy nagy teljesítményű gamer workstationről, vagy egy szerverről.

A hűtési megoldások spektruma rendkívül széles, a passzív hűtőbordáktól kezdve a folyadékhűtéses rendszerekig. Azonban a legelterjedtebb és legköltséghatékonyabb aktív hűtési módszer továbbra is a léghűtés, amelynek alapját a ventilátorok képezik. A ventilátorok feladata, hogy friss levegőt szállítsanak a hűtőbordákhoz, vagy elvezessék a felmelegedett levegőt a házból. A ventilátortechnológia az elmúlt évtizedekben jelentős fejlődésen ment keresztül, és a korábbi egyszerű, fix sebességű megoldások helyét fokozatosan átvették a kifinomultabb, szabályozható rendszerek. Ezen szabályozható rendszerek közül is kiemelkedik a PWM (Pulse Width Modulation) ventilátor, amely a precíz fordulatszámszabályozásnak köszönhetően forradalmasította a számítógépes hűtést.

A PWM ventilátor fogalma és működésének alapjai

A PWM ventilátor a számítógépes hűtés egyik legfejlettebb és legelterjedtebb formája, amely az impulzusszélesség-moduláció elvét használja a fordulatszám pontos szabályozására. A hagyományos ventilátorokkal ellentétben, amelyek vagy fix fordulatszámon működtek, vagy a feszültség változtatásával próbálták szabályozni sebességüket, a PWM technológia sokkal finomabb és hatékonyabb vezérlést tesz lehetővé. Ez a technológia különösen fontossá vált a modern, dinamikusan változó terhelésű rendszerekben, ahol a komponensek hőmérséklete pillanatok alatt ingadozhat.

Alapvetően egy PWM ventilátor egy négytűs csatlakozóval rendelkezik, szemben a régebbi, két- vagy háromtűs változatokkal. A négy tű a következő funkciókat látja el:

• 1. tű (föld): A referencia földpotenciál.
• 2. tű (+12V): Állandó 12 voltos tápellátás a ventilátor motorjának.
• 3. tű (fordulatszám-visszajelzés, tachométer): Ez a tű egy impulzust küld vissza az alaplapnak minden egyes fordulatra, így az alaplap pontosan tudja monitorozni a ventilátor aktuális fordulatszámát (RPM).
• 4. tű (PWM jel): Ez a legfontosabb tű, amelyen keresztül az alaplap egy digitális impulzussorozatot küld, meghatározva a ventilátor fordulatszámát.

A lényeg az, hogy a ventilátor motorja mindig 12V-ot kap, de a tényleges fordulatszámot a 4. tűn érkező PWM jel “kitöltési tényezője” (duty cycle) határozza meg. Ez a megoldás lehetővé teszi, hogy a ventilátor rendkívül alacsony fordulatszámon is stabilan működjön, sőt, bizonyos esetekben akár teljesen le is álljon, ha nincs szükség hűtésre.

„A PWM technológia a számítógépes hűtésben a precizitás és az energiahatékonyság szinonimája lett, lehetővé téve a ventilátorok dinamikus alkalmazkodását a rendszer aktuális hőigényéhez.”

Ez a fajta szabályozás nemcsak a zajszint csökkentésében játszik kulcsszerepet, hanem az energiafogyasztás minimalizálásában és a komponensek élettartamának meghosszabbításában is. Mivel a ventilátor csak annyira gyorsan forog, amennyire az adott pillanatban szükséges, kevesebb felesleges energiát fogyaszt, és kisebb kopásnak van kitéve.

A PWM tudománya: Hogyan működik az impulzusszélesség-moduláció?

Az impulzusszélesség-moduláció, vagy angolul Pulse Width Modulation (PWM), egy olyan technika, amellyel egy digitális jelet analóg módon lehet “szabályozni”. Bár a PWM jel maga digitális (be/ki állapotok sorozata), a bekapcsolt állapot idejének (impulzusszélesség) változtatásával az átlagos feszültségszintet lehet módosítani, ezáltal szabályozva egy eszköz, például egy ventilátor motorjának teljesítményét.

Képzeljünk el egy kapcsolót, amit gyorsan kapcsolgatunk be és ki. Ha a kapcsoló folyamatosan be van kapcsolva, az eszköz 100%-os teljesítményen működik. Ha folyamatosan ki van kapcsolva, 0%-on. De mi történik, ha a kapcsolót egy másodpercen belül fél másodpercig bekapcsolva tartjuk, majd fél másodpercig kikapcsolva? Az eszköz átlagosan 50%-os teljesítményen fog működni. Ha negyed másodpercig van bekapcsolva, és háromnegyed másodpercig kikapcsolva, akkor 25%-on. Ez a “bekapcsolt idő” és a teljes periódusidő aránya az, amit kitöltési tényezőnek (duty cycle) nevezünk.

A PWM jelnél a periódusidő állandó. Ez azt jelenti, hogy a jel frekvenciája nem változik. A számítógépes ventilátorok esetében ez a frekvencia általában 25 kHz, ami azt jelenti, hogy a jel másodpercenként 25 000 alkalommal kapcsol be és ki. Ez a magas frekvencia biztosítja, hogy a ventilátor motorja ne érzékelje az egyes impulzusokat külön-külön, hanem egy sima, átlagos feszültséget érzékeljen, ami lehetővé teszi a zökkenőmentes fordulatszám-szabályozást és minimalizálja az esetleges vibrációt vagy zajt.

A kitöltési tényező értéke 0% és 100% között mozog:

• 0% kitöltési tényező: A jel szinte mindig kikapcsolt állapotban van, a ventilátor motorja nem kap elég energiát a forgáshoz, így leáll (vagy nagyon minimális sebességgel forog, ha a ventilátor kialakítása megengedi).
• 50% kitöltési tényező: A jel fele ideig bekapcsolt, fele ideig kikapcsolt állapotban van. A ventilátor motorja körülbelül fél teljesítményen működik.
• 100% kitöltési tényező: A jel folyamatosan bekapcsolt állapotban van, a ventilátor motorja maximális fordulatszámon működik.

Az alaplap vagy egy dedikált ventilátorvezérlő generálja ezt a PWM jelet. A vezérlő folyamatosan figyeli a CPU, GPU vagy más komponensek hőmérsékletét, és ennek függvényében állítja a PWM jel kitöltési tényezőjét. Ha a hőmérséklet emelkedik, a kitöltési tényező nő, a ventilátor gyorsabban forog. Ha a hőmérséklet csökken, a kitöltési tényező csökken, a ventilátor lassabban forog.

Ez a dinamikus szabályozás teszi a PWM technológiát annyira hatékonnyá. A ventilátorok nem forognak feleslegesen maximális sebességgel, ha nincs rá szükség, ami jelentősen csökkenti a zajszintet és az energiafogyasztást, miközben fenntartja az optimális hűtési teljesítményt, amikor arra szükség van.

PWM, feszültségszabályozás és 2-tűs ventilátorok összehasonlítása

A számítógépes ventilátorok története során többféle vezérlési módszer alakult ki. Ezek megértése segít abban, hogy miért a PWM technológia vált a modern rendszerek domináns megoldásává. Nézzük meg a főbb típusokat és azok működési elveit.

2-tűs ventilátorok: A legegyszerűbb megoldás

A legkorábbi és legegyszerűbb ventilátorok két tűvel rendelkeztek: egy pozitív tápcsatlakozóval (+12V) és egy földeléssel (GND). Ezek a ventilátorok, amint tápellátást kaptak, azonnal maximális fordulatszámon kezdtek forogni. Nincs semmilyen beépített mechanizmus a fordulatszám szabályozására. Előnyük az egyszerűség és az alacsony ár volt, de hátrányuk a folyamatos, gyakran magas zajszint és a felesleges energiafogyasztás, még akkor is, ha a rendszer terhelése alacsony volt. Manapság már ritkán találkozunk velük, legfeljebb nagyon régi vagy speciális, fix igényű rendszerekben.

3-tűs ventilátorok: Feszültségszabályozás (DC control)

A háromtűs ventilátorok már egy lépést jelentettek előre. Ezek a ventilátorok a +12V és GND tűk mellett egy harmadik tűvel is rendelkeztek, amely a fordulatszám-visszajelzésre (tachométer) szolgált. Ez lehetővé tette az alaplap számára, hogy monitorozza a ventilátor aktuális fordulatszámát. A szabályozás ezeknél a ventilátoroknál a feszültségszabályozás (DC control) elvén alapult. Az alaplap a ventilátorra jutó feszültséget változtatta: alacsonyabb feszültség = alacsonyabb fordulatszám, magasabb feszültség = magasabb fordulatszám.

Ennek a módszernek azonban voltak korlátai:

• Minimális indítási feszültség: Sok ventilátor nem indul el, ha a feszültség egy bizonyos küszöb (pl. 5-7V) alá csökken. Ez korlátozta az elérhető minimális fordulatszámot.
• Lineáris szabályozás: Bár a feszültség változtatásával lehetett szabályozni, a fordulatszám-válasz nem mindig volt tökéletesen lineáris, és a szabályozás kevésbé volt finom.
• Motorzaj: Alacsony feszültségen egyes ventilátorok motorja hajlamos volt zúgó, búgó hangot adni, ami zavaró lehetett.
• Energiaveszteség: Az alaplapnak szabályoznia kellett a feszültséget, ami némi energiaveszteséggel járt a feszültségszabályozó áramkörökben.

Bár a 3-tűs ventilátorok sokkal jobbak voltak, mint a 2-tűs elődeik, a finomabb és hatékonyabb szabályozás igénye hívta életre a PWM technológiát.

4-tűs ventilátorok: Impulzusszélesség-moduláció (PWM control)

A négytűs PWM ventilátorok a legmodernebb és legfejlettebb megoldást kínálják. Ahogy korábban említettük, ezek a ventilátorok állandó 12V-ot kapnak a 2. tűn keresztül, míg a 4. tűn érkező PWM jel szabályozza a motor fordulatszámát. A 3. tű továbbra is a fordulatszám-visszajelzésre szolgál.

Ez a megközelítés számos jelentős előnnyel jár:

• Szélesebb fordulatszám-tartomány: Mivel a motor mindig 12V-os impulzusokat kap, alacsony kitöltési tényezővel is stabilan tud forogni, és sok esetben akár 0 RPM-re is leállítható anélkül, hogy az indítási küszöbfeszültség problémáját okozná.
• Pontosabb és finomabb szabályozás: A PWM jel digitális természete miatt sokkal precízebb a fordulatszám beállítása, és a vezérlőrendszer gyorsabban reagálhat a hőmérséklet-változásokra.
• Alacsonyabb zajszint: Mivel a motor nem kap alacsony, “búgó” feszültséget, hanem gyorsan kapcsolódó 12V-os impulzusokat, a motorzaj jelentősen csökken, különösen alacsony fordulatszámon.
• Energiahatékonyság: A ventilátor csak annyi energiát használ, amennyi az adott fordulatszámhoz szükséges, minimalizálva a felesleges fogyasztást.
• Jobb kompatibilitás: A modern alaplapok szinte mindegyike támogatja a PWM vezérlést, és általában több PWM csatlakozóval is rendelkeznek.

Összefoglalva, bár a 3-tűs ventilátorok lehetővé tették a fordulatszám valamilyen szintű szabályozását, a PWM ventilátorok a precizitás, a stabilitás és a zajszint szempontjából egyértelműen felülmúlják őket, így a modern számítógépes hűtésben az elsődleges választássá váltak.

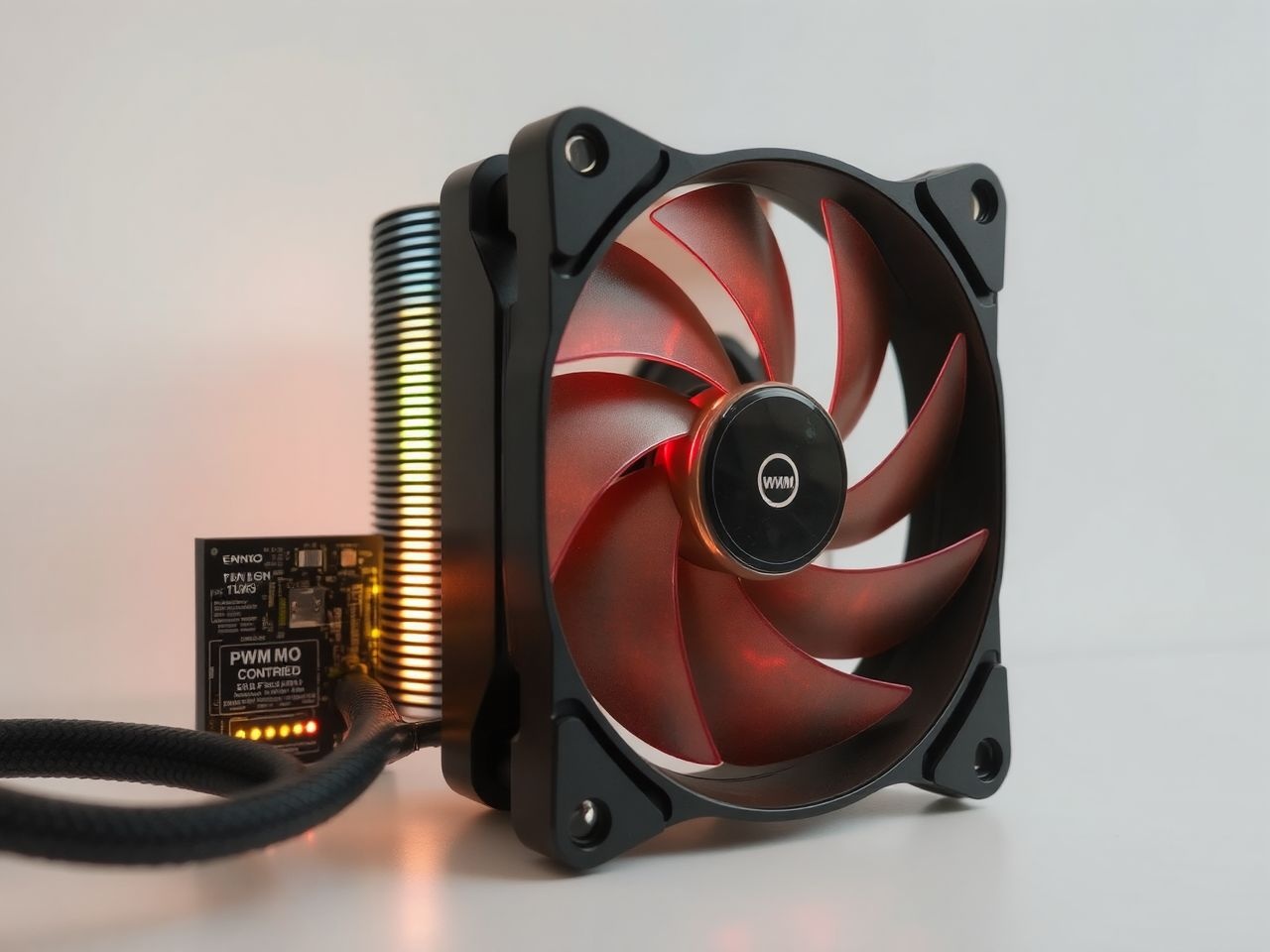

A PWM ventilátorok előnyei a számítógépes hűtésben

A PWM ventilátorok elterjedtsége nem véletlen; számos olyan előnnyel járnak, amelyek a modern számítógépek számára elengedhetetlenné teszik őket. Ezek az előnyök nemcsak a teljesítményre, hanem a felhasználói élményre és a rendszer hosszú távú stabilitására is kihatnak.

Precíz fordulatszámszabályozás és optimális hűtés

A PWM technológia legfőbb előnye a precíz fordulatszámszabályozás. Az alaplap vagy a vezérlő valós időben figyeli a kritikus komponensek (CPU, GPU, chipset) hőmérsékletét, és ennek függvényében állítja be a ventilátorok sebességét. Ez azt jelenti, hogy ha a rendszer alacsony terhelésen fut (pl. böngészés, dokumentumszerkesztés), a ventilátorok lassan forognak, vagy akár le is állnak. Amikor azonban egy erőforrás-igényes feladat (pl. játék, videószerkesztés) indul, a ventilátorok azonnal felpörögnek a szükséges szintre, biztosítva az optimális hőelvezetést. Ez a dinamikus alkalmazkodás garantálja, hogy a komponensek mindig a biztonságos és hatékony működési tartományban maradjanak.

Energiahatékonyság

A PWM ventilátorok jelentősen energiahatékonyabbak, mint a fix sebességű vagy a feszültségszabályozott társaik. Mivel csak annyi energiát használnak fel, amennyire az aktuális hűtési igények megkövetelik, elkerülhető a felesleges fogyasztás. Egy ventilátor, amely folyamatosan maximális fordulatszámon működik, sokkal több áramot fogyaszt, mint egy olyan, amelyik csak akkor pörög fel, ha valóban szükség van rá. Ez az energiamegtakarítás hosszú távon nemcsak a villanyszámlán mutatkozhat meg, hanem hozzájárul a rendszer általános környezeti lábnyomának csökkentéséhez is.

Alacsonyabb zajszint és csendesebb működés

Az egyik leginkább érezhető előny a jelentősen alacsonyabb zajszint. A számítógép zaja sok felhasználó számára komoly zavaró tényező lehet. A PWM ventilátorok, mivel csak akkor működnek magas fordulatszámon, ha feltétlenül szükséges, sokkal csendesebb felhasználói élményt biztosítanak. Alacsony terhelés mellett szinte hangtalanul működnek, és még terhelés alatt is csak addig növelik a zajszintet, ameddig a hűtés megkívánja. Ez a képesség különösen fontos azok számára, akik csendes munkakörnyezetet vagy játékélményt szeretnének.

Hosszabb élettartam és megbízhatóság

Mivel a PWM ventilátorok nem forognak folyamatosan maximális fordulatszámon, és nem indulnak el alacsony feszültségű, potenciálisan káros “búgó” üzemmódban, kevesebb mechanikai kopásnak vannak kitéve. Az alacsonyabb átlagos fordulatszám és a stabilabb tápellátás meghosszabbítja a ventilátorok élettartamát. Kevesebb stressz éri a csapágyakat és a motort, ami hozzájárul a rendszer általános megbízhatóságához és csökkenti a meghibásodás kockázatát.

Stabilabb hőmérséklet-kezelés és komponensvédelem

A PWM ventilátorok biztosítják, hogy a komponensek hőmérséklete a lehető legstabilabb maradjon, elkerülve a hirtelen hőmérséklet-ingadozásokat, amelyek károsíthatják a chipeket. A pontos hőmérséklet-kezelés megakadályozza a termikus fojtást (thermal throttling), amikor a CPU vagy GPU automatikusan csökkenti órajelét, hogy megakadályozza a túlmelegedést, ezzel rontva a teljesítményt. A PWM ventilátorok segítségével a rendszer mindig a maximális teljesítményt nyújthatja, anélkül, hogy a hőmérséklet korlátot szabna.

Kompatibilitás és szabványosítás

A PWM technológia ma már ipari szabványnak számít a számítógépes hűtésben. Szinte minden modern alaplap rendelkezik PWM ventilátor csatlakozókkal, és a piacon kapható minőségi ventilátorok túlnyomó többsége PWM kompatibilis. Ez a széles körű kompatibilitás megkönnyíti a ventilátorok kiválasztását, telepítését és konfigurálását, biztosítva, hogy a felhasználók könnyedén élvezhessék a technológia előnyeit.

Összességében a PWM ventilátorok nem csupán egy egyszerű hűtési megoldást kínálnak, hanem egy átfogó, intelligens rendszert, amely optimalizálja a teljesítményt, csökkenti a zajt és meghosszabbítja a számítógép élettartamát, mindezt energiahatékony módon.

PWM ventilátorok telepítése és konfigurálása

A PWM ventilátorok telepítése és konfigurálása viszonylag egyszerű folyamat, de néhány fontos lépést és beállítást érdemes figyelembe venni az optimális működés érdekében. Az alaplap és a BIOS/UEFI beállításai kulcsfontosságúak a ventilátorok intelligens vezérlésében.

Az alaplap szerepe és a PWM csatlakozók

Minden modern alaplap rendelkezik több ventilátor csatlakozóval. Ezek általában 4-tűs csatlakozók, amelyek támogatják a PWM vezérlést. A legfontosabb csatlakozók a következők:

• CPU_FAN: Ez a csatlakozó a CPU hűtőjének ventilátorához van fenntartva. Általában ez a legprioritásosabb ventilátor, és az alaplap a CPU hőmérsékletéhez igazítja a fordulatszámát. Fontos, hogy a CPU hűtőjének ventilátorát mindig ide csatlakoztassuk, mivel sok alaplap nem engedi elindulni a rendszert, ha ezen a csatlakozón nem érzékel ventilátort.
• CHA_FAN / SYS_FAN: Ezek a csatlakozók a gépház ventilátoraihoz (case fans) szolgálnak. Több ilyen csatlakozó is lehet az alaplapon, és általában a rendszer általános hőmérsékletéhez vagy egy specifikus szenzorhoz (pl. chipset hőmérséklet) köthetők.
• AIO_PUMP / W_PUMP: Ha folyadékhűtést (AIO – All-in-One) használunk, gyakran van egy dedikált csatlakozó a pumpa számára. Ezek általában teljes sebességen működnek, de egyes pumpák szintén PWM vezérelhetők lehetnek.

A ventilátorok fizikai csatlakoztatása egyszerű: illesszük a 4-tűs csatlakozót az alaplapon található megfelelő tüskesorra. Ügyeljünk a helyes tájolásra, bár a csatlakozók általában kulcsoltak, így nehéz rosszul bedugni őket.

BIOS/UEFI beállítások: A ventilátorvezérlés szíve

A ventilátorok intelligens vezérlésének finomhangolása a számítógép BIOS-ában vagy UEFI-jében történik. Ide általában a rendszer indításakor, a “DEL” vagy “F2” gomb megnyomásával lehet belépni. Keressünk egy “Fan Control”, “Monitor”, “Hardware Monitor” vagy hasonló nevű menüpontot.

Itt számos beállítási lehetőség áll rendelkezésre:

• Ventilátor mód (Fan Mode): Gyakran választhatunk a “PWM” és “DC” (feszültségszabályozás) módok között. Győződjünk meg róla, hogy a 4-tűs ventilátorokhoz a “PWM” mód van kiválasztva. Egyes alaplapok automatikusan felismerik a csatlakoztatott ventilátor típusát.
• Ventilátor görbe (Fan Curve): Ez a legfontosabb beállítás, amely meghatározza, hogyan reagáljon a ventilátor a hőmérséklet-változásokra. Egy grafikonon állíthatjuk be a ventilátor fordulatszámát (általában százalékban vagy RPM-ben) különböző hőmérsékleti pontokhoz. Például beállíthatjuk, hogy 40°C alatt a ventilátor 20%-on forogjon, 60°C-nál 50%-on, és 80°C felett 100%-on.
• Hőmérséklet-forrás (Temperature Source): Kiválaszthatjuk, hogy melyik komponens hőmérséklete alapján szabályozza az alaplap az adott ventilátort (pl. CPU_FAN a CPU hőmérséklete alapján, CHA_FAN a rendszer hőmérséklete alapján).
• Minimális/Maximális fordulatszám: Beállíthatjuk a ventilátor minimális és maximális fordulatszámát, vagy a minimális kitöltési tényezőt. Egyes alaplapok lehetővé teszik a “Zero RPM” mód beállítását is, ahol a ventilátor egy bizonyos hőmérséklet alatt teljesen leáll.
• Lépésköz (Step Up/Down Time): Ez a beállítás szabályozza, hogy a ventilátor mennyire gyorsan reagáljon a hőmérséklet-változásokra. Hosszabb lépésköz esetén a ventilátor lassabban pörög fel vagy lassul le, elkerülve a hirtelen, zavaró fordulatszám-ingadozásokat.

A BIOS/UEFI beállítások gondos finomhangolásával megtalálhatjuk az optimális egyensúlyt a hűtési teljesítmény és a zajszint között, az egyéni preferenciáknak megfelelően.

Szoftveres szabályozás és harmadik féltől származó eszközök

Az alaplapgyártók gyakran kínálnak saját szoftveres vezérlőprogramokat (pl. ASUS Fan Xpert, MSI Dragon Center, Gigabyte SIV), amelyek lehetővé teszik a ventilátorok konfigurálását Windows alatt, anélkül, hogy minden alkalommal újra kellene indítani a rendszert és belépni a BIOS-ba. Ezek a programok általában felhasználóbarátabb felületet kínálnak, és valós idejű monitorozást is biztosítanak.

Ezen felül léteznek harmadik féltől származó szoftverek is, mint például a FanControl vagy a régebbi SpeedFan. A FanControl különösen népszerű, mivel rendkívül részletes vezérlést tesz lehetővé, több hőmérséklet-forráshoz köthetjük a ventilátorokat, és egyedi görbéket hozhatunk létre akár minden egyes ventilátorhoz külön-külön.

Fontos szempontok: Fan hubok és elosztók

Ha több ventilátort szeretnénk vezérelni egyetlen PWM csatlakozóról (pl. a házban 3-4 ventilátor van, de az alaplapon csak 2 CHA_FAN csatlakozó), használhatunk PWM elosztókábelt (splitter) vagy ventilátor hubot. Az elosztókábelek általában 2-3 ventilátort képesek vezérelni egyetlen csatlakozóról. Fontos tudni, hogy ilyenkor csak az egyik ventilátor küldi vissza a fordulatszám-jelet (a 3. tű csak egyetlen csatlakozóra van bekötve az elosztóban), de az összes csatlakoztatott ventilátor ugyanazt a PWM jelet kapja, így azonos fordulatszámon fognak forogni.

A ventilátor hubok fejlettebb megoldások, amelyek gyakran külön tápellátással rendelkeznek (pl. SATA csatlakozóról), így több ventilátort is képesek ellátni árammal anélkül, hogy az alaplap ventilátorcsatlakozóját túlterhelnék. Ezek a hubok általában egyetlen PWM jelet fogadnak az alaplapról, és azt továbbítják az összes csatlakoztatott ventilátornak.

A megfelelő telepítés és konfigurálás kulcsfontosságú a PWM ventilátorok teljes potenciáljának kihasználásához. Egy jól beállított hűtési rendszer csendes, hatékony és hosszú élettartamú lesz.

Gyakori tévhitek és félreértések a PWM ventilátorokkal kapcsolatban

Bár a PWM technológia számos előnnyel jár, körülötte számos tévhit és félreértés is kering, amelyek eloszlása segíthet a felhasználóknak a megalapozott döntések meghozatalában. Lássuk a leggyakoribbak közül néhányat.

„A PWM ventilátorok mindig csendesek.”

Ez egy gyakori tévhit. A PWM ventilátorok potenciálisan csendesebbek lehetnek, mint a fix sebességű vagy rosszul szabályozott DC ventilátorok, mivel képesek alacsony fordulatszámon működni, amikor a rendszer terhelése alacsony. Azonban a ventilátor zajszintjét számos tényező befolyásolja: a lapátok kialakítása, a csapágyazás típusa, a motor minősége, a gyártási pontosság és természetesen a fordulatszám. Egy olcsó, rossz minőségű PWM ventilátor maximális fordulatszámon ugyanúgy zajos lehet, mint bármely más ventilátor. A csendes működéshez minőségi ventilátorra és megfelelő BIOS/szoftveres beállításokra van szükség.

„A PWM csak a csúcskategóriás rendszerekhez való.”

Ez sem igaz. Bár a PWM technológia kezdetben a prémium kategóriás alaplapokon és hűtőkön jelent meg, ma már szabványosnak számít a piacon. A legtöbb középkategóriás és még sok belépő szintű alaplap is támogatja a PWM vezérlést, és a legtöbb utólagos CPU hűtő és gépház ventilátor PWM kompatibilis. Még egy átlagos irodai gépben is hasznos lehet a zajszint csökkentése és az energiahatékonyság növelése érdekében.

„A PWM ventilátorok több energiát fogyasztanak.”

Épp ellenkezőleg, a PWM ventilátorok energiahatékonyabbak. Mivel a ventilátor csak annyi energiát kap, amennyire az adott fordulatszámhoz szüksége van, és nem forog feleslegesen maximális sebességgel, az átlagos energiafogyasztása alacsonyabb. A feszültségszabályozott ventilátoroknál az alaplap feszültségszabályozó áramkörei is hőt termelnek, ami némi energiaveszteséggel jár. A PWM esetében a motor mindig 12V-os impulzusokat kap, és a motor elektronikája végzi a szabályozást, ami hatékonyabb. Hosszú távon ez jelentős megtakarítást eredményezhet.

„Minden 4-tűs ventilátor PWM vezérlésű.”

Ez a tévhit nagyrészt igaz, de van egy apró csavar. A legtöbb 4-tűs ventilátor valóban PWM vezérlésű. Azonban léteznek olyan alaplapok, amelyek a 4-tűs csatlakozókon keresztül is képesek feszültségszabályozást (DC mód) végezni. Ez a kompatibilitás érdekében van, hogy a régebbi, 3-tűs ventilátorokat is lehessen szabályozni, ha 4-tűs csatlakozóra dugjuk őket (ilyenkor a 4. tű nem kap jelet, vagy figyelmen kívül hagyja). Fontos tehát ellenőrizni az alaplap BIOS/UEFI beállításait, hogy az adott csatlakozó “PWM” vagy “DC” módra van-e állítva, ha 4-tűs ventilátort használunk. A 4-tűs csatlakozóval rendelkező ventilátorok szinte mindig PWM kompatibilisek, de az alaplap beállítása döntő a vezérlés módjáról.

„A PWM csak a fordulatszámot növeli, nem a hűtési teljesítményt.”

Ez a megállapítás félrevezető. A PWM technológia önmagában nem növeli a ventilátor maximális fordulatszámát vagy légszállítási képességét. Amit viszont tesz, az az, hogy lehetővé teszi a hűtési teljesítmény dinamikus és optimális kihasználását. Egy fix sebességű ventilátor lehet, hogy 100%-os teljesítményen működik, amikor nincs rá szükség, és ugyanúgy 100%-on, amikor nagyon is szükség lenne rá. Egy PWM ventilátor viszont képes alkalmazkodni: ha alacsony a terhelés, lassabban forog, ha magas, akkor felpörög, így biztosítva, hogy a hűtési teljesítmény mindig a hőigényhez igazodjon. Ezáltal a rendszer hatékonyabban hűt, és a komponensek stabilabb hőmérsékleten működnek.

A PWM ventilátorok megértése és a tévhitek eloszlatása segít a felhasználóknak abban, hogy a lehető legjobb hűtési megoldást válasszák számítógépükhöz, és maximalizálják annak előnyeit.

Fejlett PWM ventilátor funkciók és technológiák

A PWM technológia alapvetően a fordulatszám szabályozását teszi lehetővé, de a gyártók folyamatosan fejlesztik a ventilátorokat és a vezérlőrendszereket, hogy még hatékonyabb, csendesebb és intelligensebb hűtési megoldásokat kínáljanak. Ezek a fejlesztések tovább növelik a PWM ventilátorok értékét a modern számítógépekben.

Zero RPM mód: Abszolút csend

A Zero RPM (vagy 0dB mód) egy olyan fejlett funkció, amelyet sok modern PWM ventilátor és alaplap, illetve dedikált vezérlő támogat. Ez a mód lehetővé teszi, hogy a ventilátorok teljesen leálljanak, ha a felügyelt komponens hőmérséklete egy bizonyos küszöb alatt van (pl. CPU 50°C alatt). Ezáltal a számítógép teljesen hangtalanul működhet alacsony terhelésen, például böngészés, dokumentumszerkesztés vagy filmnézés közben. Amikor a hőmérséklet eléri a beállított küszöböt, a ventilátorok fokozatosan elkezdenek forogni, biztosítva a szükséges hűtést. Ez a funkció nemcsak a zajszintet csökkenti drámaian, hanem hozzájárul a ventilátorok élettartamának meghosszabbításához is, mivel kevesebbet forognak.

Hibrid üzemmódok és intelligens vezérlők

Egyes alaplapok és ventilátorvezérlők hibrid üzemmódokat kínálnak, amelyek kombinálják a PWM és a feszültségszabályozás előnyeit, vagy komplexebb algoritmusokat alkalmaznak a hőmérséklet-adatok értelmezésére. Ezek a vezérlők gyakran több hőmérséklet-szenzort is figyelembe vesznek (pl. CPU, GPU, alaplap, M.2 SSD), és azok súlyozott átlaga vagy a legmagasabb érték alapján szabályozzák a ventilátorokat. A cél, hogy a rendszer egésze optimálisan hűtve legyen, elkerülve a „forró pontokat” (hot spots), miközben a lehető legcsendesebb marad.

Fejlett csapágyazási technológiák

A ventilátorok zajszintjét és élettartamát nagymértékben befolyásolja a bennük alkalmazott csapágyazási technológia. A PWM ventilátorok gyakran párosulnak a legmodernebb csapágyazási megoldásokkal:

• Fluid Dynamic Bearing (FDB): Folyadékdinamikus csapágyazás, amelyben a tengelyt egy vékony olajréteg lebegteti. Ez rendkívül alacsony súrlódást, hosszú élettartamot és rendkívül csendes működést biztosít.
• Magnetic Levitation (ML): Mágneses levitáció, ahol a ventilátor tengelyét mágneses erő tartja a helyén, elkerülve a fizikai érintkezést és a súrlódást. Ez a technológia kivételes élettartamot és zajszintet eredményez, de drágább.
• Hydro-Dynamic Bearing (HDB): Hasonló az FDB-hez, szintén folyadékfilmen alapul, jó kompromisszumot kínálva az élettartam és a zajszint között.

Ezek a csapágyazási típusok, különösen a PWM vezérléssel kombinálva, lehetővé teszik a ventilátorok számára, hogy széles fordulatszám-tartományban, hosszú éveken át megbízhatóan és csendesen működjenek.

Daisy Chain és Smart Hubok a kábelrendezéshez

A modern gépházakban gyakran több ventilátor is található, ami kábelrengeteget eredményezhet. A gyártók erre válaszul fejlesztettek ki olyan megoldásokat, mint a Daisy Chain (láncolható) ventilátorok vagy az intelligens ventilátor hubok. A láncolható ventilátorok lehetővé teszik, hogy több ventilátort kössünk egymáshoz egyetlen kábellel, és csak az utolsó ventilátor csatlakozzon az alaplapra. Ez jelentősen leegyszerűsíti a kábelrendezést.

Az intelligens ventilátor hubok egy központi egységként működnek, amelybe több ventilátor csatlakozik (gyakran külön tápellátással), és a hub maga csatlakozik egyetlen PWM headerre az alaplapon. Ez nemcsak a kábelrendezést könnyíti meg, hanem gyakran lehetővé teszi a ventilátorok jobb szinkronizálását és egységes vezérlését is, akár RGB világítással együtt.

Ezek a fejlett funkciók és technológiák mutatják, hogy a PWM ventilátorok nem csupán a fordulatszám szabályozásáról szólnak, hanem egy átfogó, intelligens hűtési ökoszisztémát alkotnak, amely hozzájárul a modern számítógépek optimális működéséhez és a felhasználói élmény javításához.

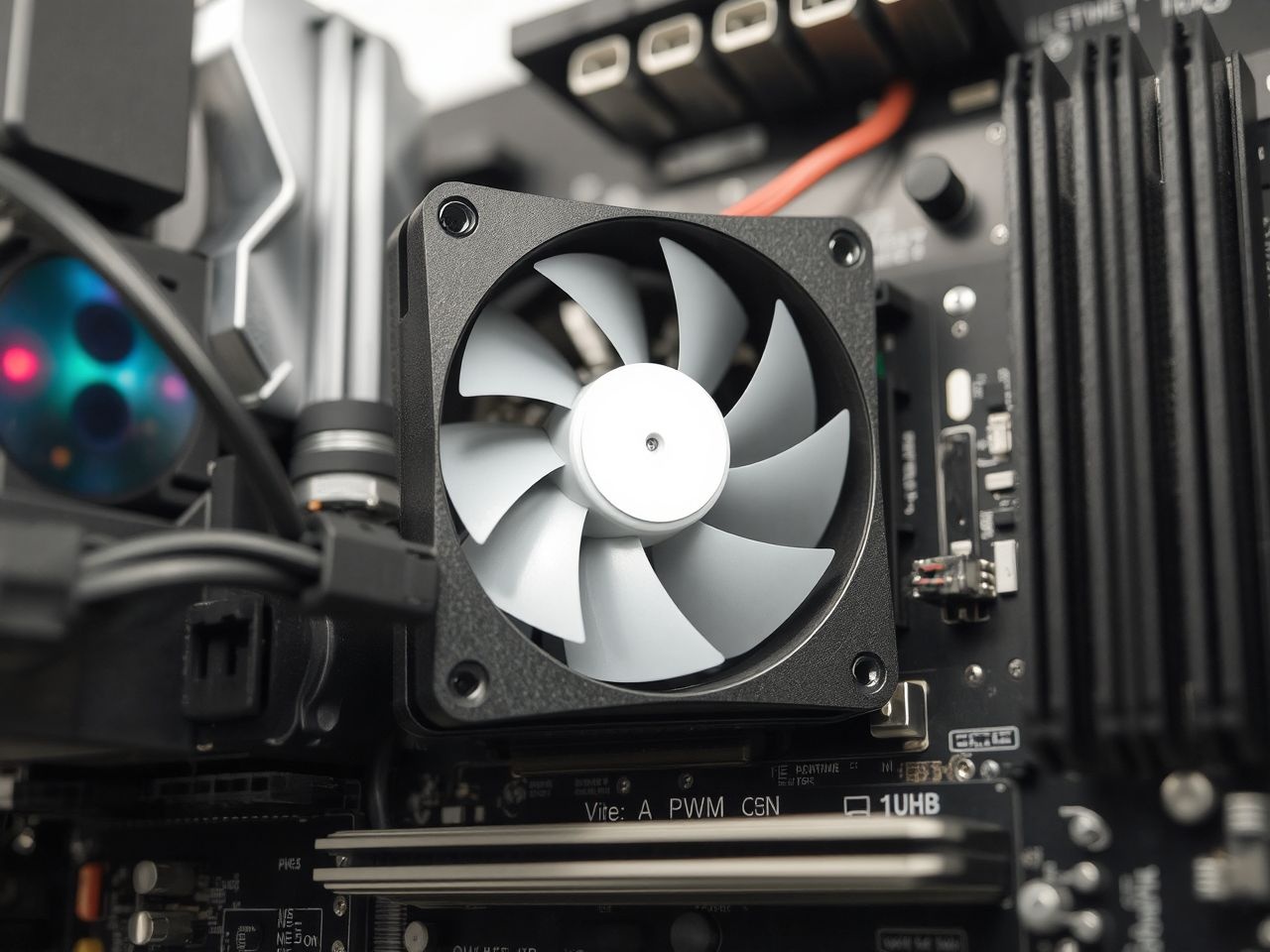

A megfelelő PWM ventilátor kiválasztása

A megfelelő PWM ventilátor kiválasztása kulcsfontosságú a hatékony és csendes hűtési rendszer kiépítéséhez. Számos tényezőt kell figyelembe venni, amelyek mind befolyásolják a ventilátor teljesítményét, zajszintjét és árát.

Méret és kompatibilitás

A legelső szempont a ventilátor mérete. A leggyakoribb méretek a 80mm, 92mm, 120mm és 140mm. Fontos, hogy olyan méretű ventilátort válasszunk, amely kompatibilis a gépházzal, a CPU hűtőbordájával vagy a folyadékhűtés radiátorával. Egy 120mm-es ventilátor nem fog beférni egy 92mm-es helyre, és fordítva. Mindig ellenőrizzük a gépház és a hűtő specifikációit.

Fordulatszám-tartomány (RPM)

A ventilátor fordulatszám-tartománya (RPM) megmutatja, milyen alacsony és milyen magas fordulatszámon képes működni. Egy szélesebb tartomány nagyobb rugalmasságot biztosít a szabályozásban. Fontos a minimális fordulatszám (pl. 300-500 RPM), hiszen ez határozza meg, mennyire tud csendes lenni a ventilátor alacsony terhelésen. A maximális RPM a hűtési teljesítmény felső határát jelöli.

Légszállítás (CFM)

A légszállítás (Cubic Feet per Minute – CFM) azt mutatja meg, mennyi levegőt képes megmozgatni a ventilátor egy perc alatt. Magasabb CFM érték általában jobb hűtési teljesítményt jelent. Ez a paraméter különösen fontos a gépház ventilátorai esetében, ahol a cél a levegő gyors cseréje.

Statikus nyomás

A statikus nyomás (Static Pressure) azt méri, hogy a ventilátor milyen erővel képes átnyomni a levegőt egy akadályon (pl. egy sűrű hűtőbordán vagy radiátoron). Magas statikus nyomásra van szükség a CPU hűtők, GPU hűtők és folyadékhűtéses radiátorok ventilátorai esetében, mivel ezek a komponensek sűrű lamellákkal rendelkeznek. A gépház ventilátorai (különösen a beáramló levegőt szállítóak) gyakran inkább a magas CFM-re vannak optimalizálva, alacsonyabb statikus nyomás mellett.

Zajszint (dB)

A zajszint (decibel – dB) az egyik legfontosabb szempont a csendes rendszer építésekor. A gyártók általában megadják a maximális zajszintet maximális fordulatszámon. Érdemes keresni olyan teszteket, amelyek különböző fordulatszámokon is mérik a zajszintet. Egy jó minőségű ventilátor alacsony fordulatszámon szinte hangtalan (10-15 dB), míg maximális fordulatszámon is elfogadható szinten marad (25-35 dB).

Csapágyazás típusa

Ahogy korábban is említettük, a csapágyazás típusa jelentősen befolyásolja a ventilátor zajszintjét és élettartamát. A jobb minőségű csapágyak (FDB, ML, HDB) csendesebbek és tartósabbak, de drágábbak is. Az olcsóbb sleeve bearing (hüvelyes csapágy) ventilátorok hajlamosabbak a zajra és rövidebb az élettartamuk.

Márka és minőség

A ventilátorok piacán számos gyártó van jelen. A neves márkák (pl. Noctua, Arctic, be quiet!, Corsair, Cooler Master, Lian Li) általában jobb minőséget, megbízhatóságot és hosszabb garanciát kínálnak. Bár ezek a ventilátorok drágábbak lehetnek, hosszú távon megtérülhet az áruk a csendesebb működés és a hosszabb élettartam révén.

Ár/érték arány

Végül, de nem utolsósorban, az ár/érték arány is fontos. Nem mindig a legdrágább ventilátor a legjobb választás mindenki számára. Határozzuk meg a költségvetésünket, és keressünk olyan ventilátort, amely a fentebb említett paraméterek figyelembevételével a legjobb kompromisszumot kínálja az ár és a teljesítmény között. Egy jó minőségű PWM ventilátor befektetés a rendszer stabilitásába és a felhasználói kényelembe.

A gondos kiválasztás és a megfelelő konfigurálás biztosítja, hogy a PWM ventilátorok a lehető leghatékonyabban és legcsendesebben működjenek, optimális hűtést biztosítva számítógépünk számára.

Karbantartás és hibaelhárítás PWM ventilátorok esetén

Még a legkiválóbb PWM ventilátorok is igénylik a megfelelő karbantartást és időnként hibaelhárítást, hogy hosszú távon optimálisan működjenek. A rendszeres ellenőrzés és tisztítás megelőzheti a problémákat, míg a célzott hibaelhárítás segíthet az esetleges meghibásodások azonosításában és orvoslásában.

Rendszeres karbantartás: A por elleni védelem

A számítógép ventilátorainak legnagyobb ellensége a por. A por felhalmozódik a ventilátor lapátjain és a hűtőbordákon, rontva a légáramlást és csökkentve a hűtési hatékonyságot. A poros ventilátorok ráadásul zajosabbá is válhatnak, mivel a por elnehezíti a lapátokat és egyenetlen forgást okozhat.

• Tisztítás gyakorisága: Ideális esetben 3-6 havonta érdemes portalanítani a számítógépet és a ventilátorokat. Sűrűbben, ha poros környezetben használjuk a gépet.
• Tisztítás módja:
  • Húzzuk ki a számítógép tápkábelét!
  • Használjunk sűrített levegőt a por kifújására. Tartsuk távolabb a fúvókát, hogy ne okozzunk kárt.
  • Egy puha ecsettel vagy mikroszálas kendővel óvatosan távolítsuk el a makacsabb lerakódásokat.
  • Fontos: Tisztítás közben tartsuk meg a ventilátor lapátját, hogy ne forogjon túl gyorsan a sűrített levegőtől, mert ez károsíthatja a csapágyazást.
• Porfilterek: Ha gépházunk rendelkezik porfilterekkel, azokat is rendszeresen tisztítsuk. Ezek jelentősen csökkentik a belső porosodást.

Hibaelhárítási lépések

Ha egy PWM ventilátorral probléma adódik (pl. túl hangos, nem forog, furcsa zajt ad), az alábbi lépéseket érdemes sorra venni:

1. Ellenőrizzük a fizikai csatlakozásokat

• Győződjünk meg róla, hogy a ventilátor kábele szorosan csatlakozik az alaplap megfelelő 4-tűs PWM csatlakozójához.
• Ha ventilátor hubot vagy elosztókábelt használunk, ellenőrizzük az összes csatlakozást és a hub tápellátását is.
• Kábelrendezéskor figyeljünk arra, hogy a ventilátor kábelei ne akadjanak be a lapátokba.

2. Ellenőrizzük a BIOS/UEFI beállításokat

• Indítsuk újra a számítógépet, és lépjünk be a BIOS/UEFI menübe.
• Keressük meg a “Fan Control” vagy “Hardware Monitor” szekciót.
• Ellenőrizzük, hogy az adott ventilátor csatlakozója “PWM” módra van-e állítva (nem “DC”).
• Nézzük meg a ventilátor görbét (fan curve). Lehet, hogy túl agresszív, ezért a ventilátor túl gyorsan forog, vagy éppen túl passzív, és nem pörög fel eléggé.
• Győződjünk meg róla, hogy a hőmérséklet-forrás megfelelően van beállítva.
• Ha van “Zero RPM” mód, ellenőrizzük a küszöbértéket.

3. Szoftveres ellenőrzés

• Ha harmadik féltől származó ventilátorvezérlő szoftvert (pl. FanControl) használunk, ellenőrizzük annak beállításait. Lehet, hogy az felülírja a BIOS beállításait.
• Ideiglenesen tiltsuk le az összes ilyen szoftvert, és nézzük meg, hogy a probléma továbbra is fennáll-e.
• Használjunk hőmérséklet-monitoring szoftvert (pl. HWMonitor, HWiNFO64) a komponensek hőmérsékletének ellenőrzésére. Lehet, hogy a ventilátorok azért forognak gyorsan, mert a rendszer túlmelegszik.

4. Meghibásodott ventilátor azonosítása

• Zaj: Ha egy ventilátor szokatlanul hangos (csapágyzaj, kattogás, rezonancia), valószínűleg meghibásodott a csapágyazása.
• Nem forog: Ha egy ventilátor egyáltalán nem forog, és a csatlakozás, illetve a BIOS beállítások rendben vannak, valószínűleg a motorja vagy a vezérlőelektronikája ment tönkre.
• Fordulatszám-visszajelzés hiánya: Ha az alaplap nem érzékeli az RPM jelet (a 3. tűről), de a ventilátor forog, akkor a tachométer szenzor hibásodhatott meg. Ilyenkor a ventilátor továbbra is kap PWM jelet, de az alaplap nem tudja monitorozni a sebességét.

Ha beazonosítottuk a hibás ventilátort, cseréljük ki egy újra. A ventilátorok viszonylag olcsó alkatrészek, és a cseréjük általában egyszerűbb, mint a javításuk.

A rendszeres karbantartás és a proaktív hibaelhárítás biztosítja, hogy a PWM ventilátorok hosszú ideig megbízhatóan és csendesen tartsák hűvösen a számítógépünket, megőrizve annak teljesítményét és stabilitását.
