A Profibus hálózatok alapjai – Egy érthető útmutató a működéshez és a komponensekhez

A modern ipari automatizálás gerincét számos kommunikációs protokoll adja, amelyek közül a Profibus évtizedek óta kiemelkedő szerepet tölt be. Ez a robusztus és megbízható terepi busz rendszer alapvető fontosságú a gyártósorok, feldolgozó üzemek és diszkrét gyártási környezetek hatékony működéséhez. A Profibus nem csupán egy technológia, hanem egy szabványcsalád, amely a legkülönfélébb ipari igényekre kínál specifikus megoldásokat, legyen szó gyors adatátvitelről vagy robbanásveszélyes környezetben történő alkalmazásról.

A digitális kommunikációra való áttérés a 80-as évek végén forradalmasította az ipari vezérlési rendszereket. Ekkoriban jelent meg a Profibus is, mint a decentralizált intelligencia és az egységes adatátvitel egyik úttörője. Ahelyett, hogy minden érzékelőt és aktuátort külön kábelekkel kötnének a központi vezérlőhöz, a Profibus egyetlen buszrendszeren keresztül teszi lehetővé az eszközök közötti hatékony kommunikációt, jelentősen csökkentve a kábelezési költségeket és a telepítési időt.

Ez a cikk részletesen bemutatja a Profibus hálózatok alapjait, a működési elvétől kezdve a különböző típusokon át egészen a legfontosabb komponensekig és a gyakorlati alkalmazásokig. Célunk, hogy egy átfogó, mégis érthető útmutatót nyújtsunk mindazoknak, akik mélyebben szeretnének elmerülni ebben a kulcsfontosságú ipari kommunikációs szabványban.

A Profibus története és fejlődése

A Profibus (Process Field Bus) története a 1980-as évek közepére nyúlik vissza, amikor a német kormány támogatásával egy nagyszabású kutatási és fejlesztési projekt indult. A cél egy egységes, ipari környezetben használható terepi busz rendszer létrehozása volt, amely felváltja a pont-pont közötti kábelezést, és lehetővé teszi a decentralizált automatizálást. Az első specifikációk 1987-ben láttak napvilágot, és hamarosan megalakult a Profibus felhasználói szervezet, a Profibus & Profinet International (PI), amely azóta is felelős a szabvány fejlesztéséért, karbantartásáért és globális elterjesztéséért.

Kezdetben a Profibus három fő profilt tartalmazott: a Profibus FMS-t (Field Message Specification), a Profibus DP-t (Decentralized Periphery) és a Profibus PA-t (Process Automation). Mindegyik profil specifikus igényekre kínált megoldást, de a piaci visszajelzések és a technológiai fejlődés hamar megmutatta, melyik irányba érdemes a fő hangsúlyt fektetni.

A Profibus FMS volt az első teljes körű profil, amelyet elsősorban cellaszintű kommunikációra terveztek, bonyolultabb adatcserére és programozható logikai vezérlők (PLC-k) közötti összeköttetésre. Bár robusztus és rugalmas volt, viszonylag komplex konfigurációt igényelt, és az adatátviteli sebessége sem volt a leggyorsabb. Idővel a gyorsabb és egyszerűbb Profibus DP vette át a helyét a legtöbb alkalmazásban.

A Profibus DP a 90-es évek elején jelent meg, és azonnal óriási népszerűségre tett szert. Célja a gyors és hatékony adatcsere volt a vezérlő (master) és a decentralizált I/O eszközök (slave-ek) között. Egyszerűsége, sebessége és költséghatékonysága miatt hamar a Profibus család vezető profiljává vált, és a diszkrét gyártás alapkövévé lépett elő. Az évek során több verziója is megjelent (DP-V0, DP-V1, DP-V2), amelyek új funkciókkal bővítették a rendszert, mint például a ciklikus és aciklikus adatok kezelése, vagy a hot-swap képesség.

A Profibus PA a 90-es évek közepén került bevezetésre, kifejezetten a folyamatautomatizálási iparág igényeire szabva. Fő jellemzője az IEC 61158-2 szabványon alapuló fizikai réteg, amely lehetővé teszi a tápellátást a buszon keresztül (power over bus), és a robbanásveszélyes környezetben (Ex zónák) való biztonságos működést. Sebessége alacsonyabb, mint a DP-é, de a folyamatos mérésre és szabályozásra tökéletesen alkalmas, és széles körben alkalmazzák vegyipari, gyógyszeripari és olaj-gázipari létesítményekben.

A Profibus az évek során nemzetközi szabvánnyá vált (IEC 61158 és IEC 61784), ami tovább erősítette pozícióját a globális piacon. Bár az Ethernet alapú ipari protokollok, mint a PROFINET, egyre nagyobb teret nyernek, a Profibus továbbra is milliókban mérhető telepített eszközével és bizonyított megbízhatóságával az egyik leggyakrabban használt terepi busz rendszer az iparban. Folyamatosan fejlesztik, és az újabb technológiákkal való integrációra is nagy hangsúlyt fektetnek, biztosítva ezzel hosszú távú relevanciáját.

„A Profibus nem csupán egy kommunikációs protokoll, hanem egy évtizedek óta bizonyított, robusztus megoldás, amely a modern ipari automatizálás alapköveként funkcionál. Megbízhatósága és rugalmassága miatt még ma is elengedhetetlen számos iparágban.”

Miért éppen a Profibus? Előnyök és alkalmazási területek

A Profibus széleskörű elterjedtségét számos előnyének köszönheti, amelyek kiemelik a többi ipari kommunikációs protokoll közül, különösen bizonyos alkalmazási területeken. A technológia alapvető erősségei a megbízhatóság, a sebesség, a determinizmus és a rugalmasság.

Főbb előnyök

• Nagy sebességű adatátvitel (Profibus DP): A Profibus DP akár 12 Mbit/s sebességgel is képes adatot továbbítani, ami elegendő a legtöbb diszkrét gyártási folyamat valós idejű vezérléséhez. Ez a sebesség kulcsfontosságú a gyors reakcióidőt igénylő alkalmazásoknál, mint például a mozgásvezérlés vagy a robotika.
• Determinisztikus működés: A Profibus garantálja, hogy az adatok meghatározott időn belül eljutnak a címzetthez. Ez a determinizmus elengedhetetlen a zárt hurkú vezérlési rendszerekben, ahol a pontos időzítés kritikus. Nincsenek váratlan késleltetések, ami növeli a rendszer stabilitását és biztonságát.
• Robusztusság és zajállóság: Az RS-485 alapú fizikai réteg és az árnyékolt kábelezés rendkívül ellenállóvá teszi a Profibus hálózatokat az ipari környezetben gyakori elektromágneses interferenciával (EMI) szemben. Ez biztosítja a megbízható adatátvitelt még zajos környezetben is.
• Egyszerű kábelezés és telepítés: A busz topológia jelentősen csökkenti a kábelezési igényeket a hagyományos pont-pont közötti rendszerekhez képest. Egyetlen kábelen akár 126 eszköz is csatlakoztatható (ismétlőkkel), ami egyszerűsíti a telepítést és a karbantartást.
• Széleskörű eszközválaszték és gyártói támogatás: A Profibus egy globális szabvány, amelyet számtalan gyártó támogat. Ez azt jelenti, hogy hatalmas választék áll rendelkezésre Profibus kompatibilis eszközökből (érzékelők, aktuátorok, hajtások, HMI-k, I/O modulok), és a felhasználók nincsenek egyetlen gyártóhoz kötve.
• Beépített diagnosztikai funkciók: A Profibus rendszerek fejlett diagnosztikai képességekkel rendelkeznek, amelyek lehetővé teszik a hálózati problémák gyors azonosítását és lokalizálását. Ez csökkenti az állásidőt és növeli a rendszer rendelkezésre állását.
• Biztonságos működés robbanásveszélyes környezetben (Profibus PA): A Profibus PA profil kifejezetten robbanásveszélyes területekre lett kifejlesztve. Az IEC 61158-2 szabvány szerinti fizikai réteg és az intrinszik biztonság (Ex-védelem) biztosítja a biztonságos adatátvitelt és tápellátást a potenciálisan gyúlékony gázok vagy porok jelenlétében.

Alkalmazási területek

A Profibus sokoldalúságának köszönhetően számos iparágban és alkalmazásban megtalálható:

• Diszkrét gyártás és összeszerelés: A Profibus DP a legelterjedtebb a gyártósorokon, ahol gyors I/O kommunikációra van szükség. Például autógyárakban, csomagolóiparban, élelmiszer- és italgyártásban, ahol robotok, szállítószalagok, érzékelők és aktuátorok kommunikálnak egymással.
• Folyamatautomatizálás: A Profibus PA a vegyipar, gyógyszeripar, olaj- és gázipar, valamint a víz- és szennyvízkezelés alapvető kommunikációs protokollja. Itt a nyomás-, hőmérséklet-, áramlás- és szintméréshez használt eszközök, valamint a szelepek és hajtások kommunikálnak a vezérlőrendszerrel, gyakran robbanásveszélyes zónákban.
• Épületautomatizálás: Bár kevésbé elterjedt, mint az ipari környezetben, bizonyos épületgépészeti rendszerekben is alkalmazzák, ahol a megbízható és determinisztikus kommunikáció előnyös lehet.
• Gépgyártás: A szerszámgépek, nyomdagépek és egyéb komplex gépek vezérlésében a Profibus DP gyakran biztosítja a gyors és pontos adatcserét a vezérlő és a meghajtórendszerek, szenzorok között.
• Energiaipar: Erőművekben és energiaelosztó rendszerekben a Profibus hozzájárul a megbízható működéshez és a kritikus adatok gyors továbbításához.

A Profibus tehát egy rendkívül rugalmas és megbízható technológia, amely a legkülönfélébb ipari környezetekben bizonyítottan hatékonyan működik. A megfelelő profil kiválasztásával optimalizálható az automatizálási rendszer teljesítménye és biztonsága.

A Profibus protokoll család: DP, PA, FMS

A Profibus nem egyetlen protokoll, hanem egy szabványcsalád, amely három fő profilt foglal magában: a Profibus DP (Decentralized Periphery), a Profibus PA (Process Automation) és a Profibus FMS (Field Message Specification). Bár mindhárom a Profibus család tagja, jelentősen eltérnek egymástól felépítésükben, működési elvükben és alkalmazási területeikben.

Profibus DP (Decentralized Periphery)

A Profibus DP a Profibus család legelterjedtebb és leggyorsabb profilja, amelyet elsősorban a diszkrét gyártásban és a gyors adatcserét igénylő alkalmazásokban használnak. Célja a vezérlő (master) és a decentralizált terepi eszközök (slave-ek), mint például I/O modulok, érzékelők, aktuátorok, hajtások közötti hatékony és valós idejű kommunikáció.

Működési elv: Master-Slave kommunikáció

A Profibus DP alapja egy master-slave (mester-szolga) kommunikációs modell. A hálózatban egy vagy több master eszköz (pl. PLC, DCS, PC-alapú vezérlő) felügyeli és vezérli a kommunikációt. A slave eszközök (pl. I/O modulok, szenzorok, aktuátorok) csak akkor küldhetnek vagy fogadhatnak adatot, ha a master erre utasítja őket.

A master ciklikusan lekérdezi az összes slave-et, adatokat gyűjt be tőlük (pl. szenzorértékek) és parancsokat küld nekik (pl. aktuátorok vezérlése). Ez a ciklikus adatcsere biztosítja a determinisztikus működést és a gyors reakcióidőt. A Profibus DP támogatja a multi-master rendszereket is, ahol több master eszköz osztozik a buszon, de a buszhozzáférést egy token-átadási mechanizmus szabályozza.

Típusok: DP-V0, DP-V1, DP-V2

A Profibus DP az évek során fejlődött, és három fő verziója alakult ki:

• DP-V0: Az alapvető, ciklikus adatcsere funkciókat biztosítja. Ide tartozik a bemeneti és kimeneti adatok olvasása és írása, valamint a diagnosztikai információk lekérdezése. Ez a leggyakrabban használt profil a legtöbb egyszerű I/O feladathoz.
• DP-V1: A DP-V0 funkcióin felül támogatja az aciklikus adatcserét is. Ez lehetővé teszi a paraméterezési adatok, riasztások és egyéb diagnosztikai információk igény szerinti, nem ciklikus átvitelét a master és a slave eszközök között. Különösen hasznos intelligens eszközök, például hajtások vagy műszerek konfigurálásánál és diagnosztizálásánál.
• DP-V2: A DP-V1 képességeit tovább bővíti olyan funkciókkal, mint a szinkronizált slave-slave kommunikáció (DCS – Direct Data Exchange) és a hot-swap képesség. A DCS lehetővé teszi, hogy a slave eszközök közvetlenül kommunikáljanak egymással a master beavatkozása nélkül, ami rendkívül gyors reakcióidőt biztosít. A hot-swap funkció lehetővé teszi a slave eszközök cseréjét a rendszer leállítása nélkül.

Adatátviteli sebességek

A Profibus DP rendkívül rugalmas az adatátviteli sebesség tekintetében, amely 9,6 kbit/s-től egészen 12 Mbit/s-ig terjedhet. A sebesség megválasztása a hálózat hosszától és a kábelezés minőségétől függ. Minél nagyobb a sebesség, annál rövidebb a megengedett kábelszegmens hossza.

Az alábbi táblázat összefoglalja a tipikus sebességeket és a hozzájuk tartozó maximális szegmenshosszúságokat (RS-485 kábel, B típus):

Topológiák és kábelezés

A Profibus DP elsősorban busz topológiát használ, ami azt jelenti, hogy az eszközök egy közös kábelre vannak felfűzve. A busz mindkét végét lezáró ellenállással kell ellátni a jelvisszaverődések elkerülése érdekében. A RS-485 fizikai réteg a leggyakoribb, de optikai szálas kábelezés is alkalmazható nagyobb távolságok áthidalására vagy fokozott elektromágneses zajvédelem érdekében. Gyakran találkozni fa- vagy csillagtopológiával is, melyet ismétlőkkel vagy optikai link modulokkal (OLM) valósítanak meg, azonban az alapszegmensek mindig busz elrendezésűek.

Profibus PA (Process Automation)

A Profibus PA a Profibus család speciális tagja, amelyet a folyamatautomatizálás igényeire szabtak. Fő célja a terepi eszközök (pl. nyomás-, hőmérséklet-érzékelők, áramlásmérők, szelepek) megbízható és biztonságos kommunikációja, különösen robbanásveszélyes környezetben (Ex zónák).

Különbségek a DP-hez képest

A legjelentősebb különbség a Profibus DP és PA között a fizikai rétegben rejlik. Míg a DP az RS-485-öt használja, addig a PA az IEC 61158-2 szabványon alapuló Manchester Bus Powered (MBP) fizikai réteget alkalmazza. Ez a technológia két kulcsfontosságú előnyt biztosít:

1. Tápellátás a buszon keresztül (Power over Bus): Az MBP lehetővé teszi, hogy a terepi eszközök a kommunikációs kábelen keresztül kapják meg a működésükhöz szükséges energiát. Ez leegyszerűsíti a kábelezést, mivel nincs szükség külön tápkábelekre.
2. Intrinszik biztonság (Ex-védelem): Az MBP fizikai réteg alacsony feszültséggel és áramerősséggel működik, ami lehetővé teszi az intrinszik biztonság megvalósítását. Ez azt jelenti, hogy a hálózatban fellépő hibák (pl. rövidzárlat) esetén sem keletkezik olyan szikra vagy hőmérséklet, amely robbanást idézhetne elő gyúlékony gázok vagy porok jelenlétében.

Adatátviteli sebesség

A Profibus PA sebessége fixen 31,25 kbit/s. Bár ez jelentősen lassabb, mint a Profibus DP, a folyamatautomatizálási alkalmazásokban ez a sebesség elegendő, mivel az adatok (pl. hőmérséklet, nyomás) nem változnak olyan gyorsan, mint a diszkrét gyártásban. A hangsúly itt nem a nyers sebességen, hanem a megbízhatóságon és a biztonságon van.

Komponensek és integráció

A Profibus PA hálózatok általában Link-Masterek vagy DP/PA szegmens-csatlakozók (couplerek) segítségével csatlakoznak egy Profibus DP hálózathoz. Ez a megoldás lehetővé teszi, hogy a folyamatautomatizálási eszközök adatai eljussanak a központi vezérlőhöz, amely Profibus DP masterként működik. A link-masterek átalakítják a Profibus DP protokollját a Profibus PA protokolljává, és biztosítják a tápellátást a PA szegmens számára.

Profibus FMS (Field Message Specification)

A Profibus FMS volt az első, teljes körű Profibus profil, amelyet a Profibus DP és PA előtt fejlesztettek ki. Fő célja a cellaszintű kommunikáció volt, azaz PLC-k, számítógépek és más intelligens vezérlőeszközök közötti komplex adatcsere és hálózati funkciók biztosítása.

Főbb jellemzők

• Komplexebb funkciók: Az FMS nem csak I/O adatokat kezelt, hanem lehetővé tette fájlok átvitelét, programok letöltését, és egyéb komplex üzenetváltásokat is.
• Nagyobb protokoll overhead: A komplexitás miatt az FMS protokoll rétegei nagyobb overhead-et (kiegészítő adatokat) igényeltek, ami lassabb adatátvitelt eredményezett a DP-hez képest.
• Peer-to-peer kommunikáció: Az FMS támogatta a peer-to-peer (egyenrangú eszközök közötti) kommunikációt is, szemben a DP master-slave modelljével.

Miért kevésbé használt ma?

Bár a Profibus FMS robusztus és funkciókban gazdag volt, a konfigurálása viszonylag bonyolultnak bizonyult, és az adatátviteli sebessége nem felelt meg minden ipari igénynek. Az idők során a Profibus DP egyszerűsége, sebessége és költséghatékonysága miatt átvette a vezető szerepet. Ezenfelül az Ethernet alapú ipari protokollok, mint a PROFINET vagy az EtherNet/IP, sok esetben felváltották az FMS funkcióit, mivel nagyobb sávszélességet és rugalmasságot kínálnak a cellaszintű és a vállalati hálózatok közötti kommunikációhoz. Ma már ritkán találkozni új FMS telepítésekkel, de a régebbi rendszerekben még fellelhető.

Összességében elmondható, hogy a Profibus család tagjai, bár egyazon alapokon nyugszanak, a különböző ipari szegmensek specifikus igényeire adnak optimalizált válaszokat. A DP a gyors diszkrét gyártás, a PA a biztonságos folyamatautomatizálás, míg az FMS a komplexebb, de ma már kevésbé preferált cellaszintű kommunikáció protokollja volt.

A Profibus hálózat fizikai rétege és kábelezése

A Profibus hálózat megbízható működésének alapja a megfelelően megtervezett és telepített fizikai réteg. Ez magában foglalja a kábelezést, a csatlakozókat, a lezáró ellenállásokat és az egyéb hálózati komponenseket, amelyek biztosítják a jel sértetlen továbbítását. A Profibus DP és a Profibus PA eltérő fizikai rétegeket használ, ami alapvető különbségeket eredményez a kábelezésben és a telepítési gyakorlatban.

Profibus DP fizikai rétege: RS-485

A Profibus DP a széles körben elterjedt RS-485 szabványon alapuló soros adatátvitelt használja. Az RS-485 egy differenciális jelátviteli módszer, amely rendkívül ellenállóvá teszi az elektromágneses zajokkal szemben, ami elengedhetetlen az ipari környezetben.

RS-485 szabvány részletesen

Az RS-485 szabvány lényege, hogy az adatokat két vezetékpár (A és B) közötti feszültségkülönbségként továbbítja, nem pedig egy vezeték és a föld referencia között. Ez a differenciális jelátvitel:

• Növeli a zajállóságot: Az elektromágneses interferencia (EMI) általában mindkét vezetéket azonos mértékben befolyásolja, így a feszültségkülönbség változatlan marad, és a vevő képes kiszűrni a zajt.
• Lehetővé teszi a hosszabb távolságokat: Az RS-485 hálózatok akár 1200 méteres hosszt is elérhetnek alacsonyabb sebességeken.
• Támogatja a multi-drop busz topológiát: Egyetlen buszra több eszköz is csatlakoztatható, ami egyszerűsíti a kábelezést.

Kábel specifikációk

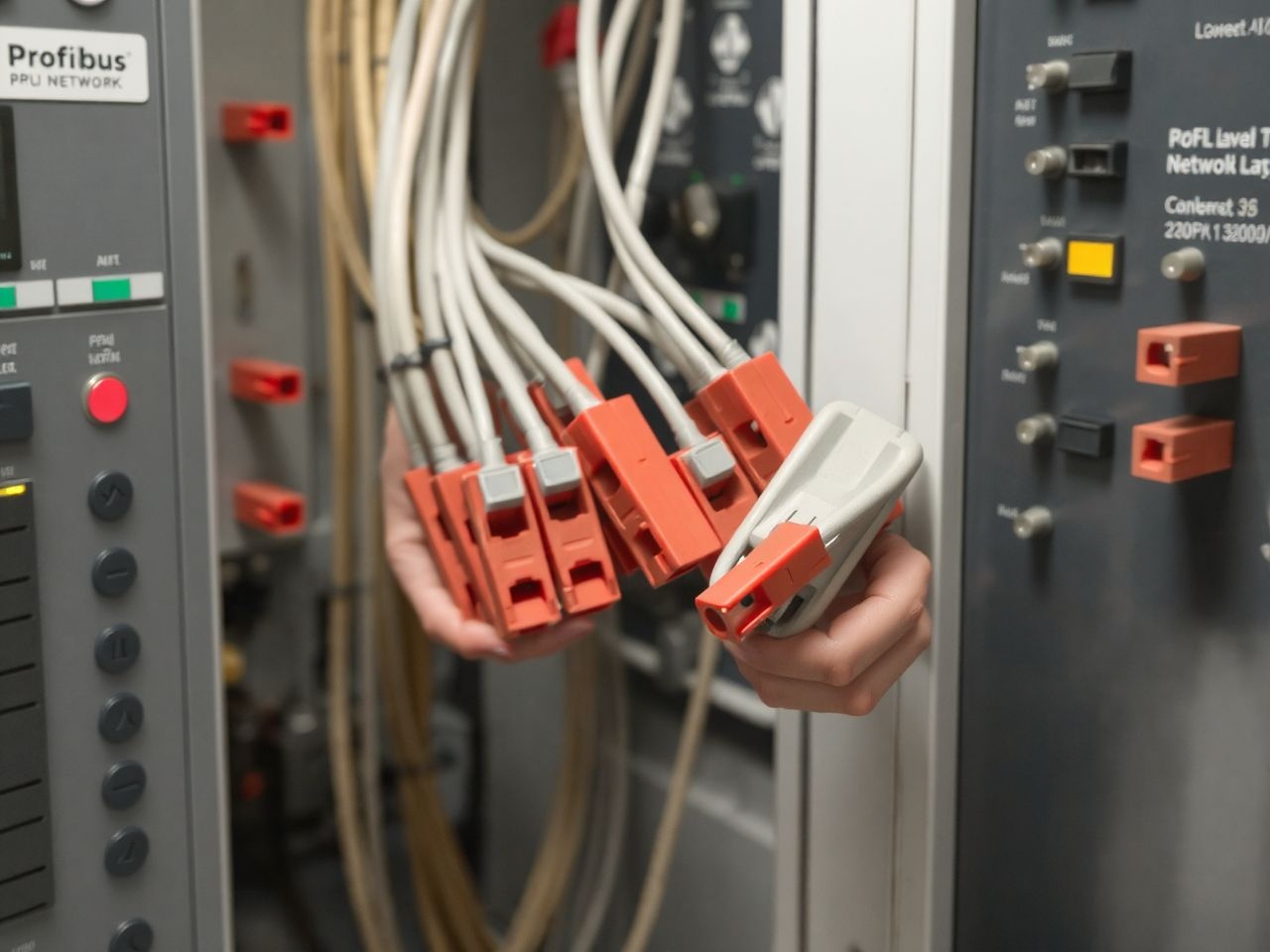

A Profibus DP hálózatokhoz speciális, árnyékolt, sodrott érpárú kábelt (shielded twisted pair, STP) kell használni. A kábelnek meg kell felelnie a Profibus szabvány előírásainak, amelyek meghatározzák az impedanciát (150 Ohm), a kapacitást és a csillapítást. A leggyakrabban használt kábel a Profibus Type A kábel, amely lila színű burkolatáról ismerhető fel. Ez a kábel két sodrott érpárt tartalmaz, általában egy piros (A) és egy zöld (B) vezetéket, valamint egy árnyékolást.

Az árnyékolás kulcsfontosságú az elektromágneses interferencia elleni védelemben. Fontos, hogy az árnyékolást a kábel mindkét végén megfelelően földeljék a csatlakozókon keresztül, hogy hatékonyan elvezesse a zajt és a zavaró jeleket.

Lezáró ellenállások szerepe és helyes alkalmazása

A Profibus DP hálózatokban a lezáró ellenállások (terminátorok) elengedhetetlenek a megbízható működéshez. Ezeket a busz mindkét végére, a legelső és a legutolsó eszközre kell csatlakoztatni.

A lezáró ellenállások fő feladatai:

• Jelvisszaverődések elnyelése: A digitális jelek a kábel végén visszaverődhetnek, ami jel torzuláshoz és kommunikációs hibákhoz vezethet. A lezáró ellenállások illesztik a kábel impedanciáját, elnyelik a jeleket, megakadályozva a visszaverődéseket.
• Jelszint stabilizálása: A lezárók segítenek fenntartani a megfelelő feszültségszintet a buszon, különösen akkor, ha nincsenek aktív adóeszközök.

A Profibus lezáró ellenállások általában három ellenállásból álló hálózatot alkotnak: egy 390 Ohm-os pull-up, egy 390 Ohm-os pull-down és egy 220 Ohm-os soros ellenállás. Ezek az ellenállások általában be vannak építve a Profibus csatlakozókba, és egy kapcsolóval aktiválhatók. Mindig csak a busz két végén lévő eszközön szabad aktiválni a lezárást! Ha túl sok vagy túl kevés lezáró van bekapcsolva, az kommunikációs hibákat okoz.

Ismétlők (repeaterek) és optikai link modulok (OLM)

A hálózati szegmensek hosszúsága korlátozott, különösen magas adatátviteli sebességeknél. Ha nagyobb távolságokat kell áthidalni, vagy több eszközt kell csatlakoztatni, mint amit egy szegmens elbír, akkor ismétlőket (repeatereket) vagy optikai link modulokat (OLM) kell alkalmazni.

• Ismétlők (Repeaterek): Az ismétlők erősítik és regenerálják a jelet, lehetővé téve a szegmenshossz meghosszabbítását vagy a több szegmensből álló hálózatok építését. Egy ismétlő két szegmenst kapcsol össze, és mindkét oldalon lezárást igényel (ha az adott szegmens végén van). Általában 3-9 ismétlő fűzhető egymás után egy Profibus DP hálózatban.
• Optikai link modulok (OLM): Az OLM-ek az elektromos RS-485 jelet optikai jellé alakítják át, és optikai szálas kábelen keresztül továbbítják. Ez ideális nagy távolságok áthidalására (akár több kilométer), galvanikus leválasztásra (elektromos elválasztásra) és rendkívül zajos környezetben, ahol az elektromágneses zavarok rendkívül erősek. Az optikai szál teljes immunitást biztosít az EMI-vel szemben.

Profibus PA fizikai rétege: MBP (Manchester Bus Powered)

A Profibus PA fizikai rétege az IEC 61158-2 (MBP) szabványon alapul. Ez a technológia jelentősen eltér az RS-485-től, és a folyamatautomatizálás specifikus igényeire lett optimalizálva.

MBP fizikai réteg működése

Az MBP a Manchester kódolást használja az adatok átvitelére. Ennél a kódolásnál minden bitidő közepén történik egy jelváltás, ami biztosítja az órajel szinkronizációt és a DC-mentességet (nincs egyenáramú komponens a jelben). Ez a DC-mentesség kritikus az intrinszik biztonság és a tápellátás a buszon keresztül (Power over Bus) szempontjából.

A busz két vezetéke (általában kék színű kábel) nemcsak a kommunikációs jeleket, hanem a terepi eszközök tápellátását is biztosítja. A feszültségszint alacsony, általában 9-32V tartományban van, és az áramerősség is korlátozott, hogy robbanásveszélyes környezetben is biztonságos legyen.

Kábel specifikációk (Type A PA kábel)

A Profibus PA hálózatokhoz speciális Type A PA kábelt kell használni. Ez a kábel általában kék színű, árnyékolt, sodrott érpárú kábel, amelynek specifikációi eltérnek a DP kábelétől. Fontos a megfelelő impedancia (100 Ohm) és kapacitás fenntartása a megbízható működés érdekében. A kábel árnyékolását itt is gondosan kell földelni.

Lezáró ellenállások a PA hálózaton

A Profibus PA hálózatokon is szükség van lezáró ellenállásokra a busz mindkét végén. Ezek a lezárók általában egy 100 Ohm-os ellenállásból és egy 1 mikrofarados kondenzátorból állnak, amelyek sorba vannak kapcsolva. Ezek biztosítják a megfelelő illesztést és a jel integritását.

Integráció Profibus DP hálózattal

Mivel a Profibus PA sebessége és fizikai rétege eltér a Profibus DP-től, közvetlenül nem csatlakoztathatók egymáshoz. Az integrációt DP/PA szegmens-csatlakozók (couplerek) vagy Link-Masterek biztosítják. Ezek az eszközök híd szerepet töltenek be, konvertálják a protokollokat és biztosítják a megfelelő tápellátást a PA szegmens számára. A DP/PA coupler átlátszóan kezeli a PA eszközöket a DP master számára, mintha azok közvetlenül a DP buszon lennének.

A fizikai réteg gondos tervezése és telepítése alapvető a Profibus hálózatok stabilitásához és hosszú távú megbízható működéséhez. A megfelelő kábelek, csatlakozók és lezáró ellenállások használata, valamint az EMC (elektromágneses kompatibilitás) szempontok figyelembe vétele elengedhetetlen a hibamentes üzemhez.

Profibus hálózati komponensek részletesen

A Profibus hálózatok különböző eszközökből épülnek fel, amelyek mindegyike specifikus feladatot lát el a kommunikációban és a folyamatvezérlésben. A komponensek megértése kulcsfontosságú a hálózat tervezéséhez, telepítéséhez és karbantartásához.

Master eszközök

A master eszközök a Profibus hálózat agyát képezik. Ők kezdeményezik a kommunikációt, lekérdezik a slave eszközöket, és adatokat küldenek nekik. Egy Profibus hálózatban több master is lehet (multi-master rendszer), de a buszhozzáférést egy token-átadási mechanizmus szabályozza, biztosítva a determinisztikus működést.

Tipikus master eszközök:

• PLC-k (Programozható Logikai Vezérlők): Ezek a leggyakoribb Profibus masterek. A modern PLC-k beépített Profibus DP interfésszel rendelkeznek, vagy bővítőkártyákkal bővíthetők. Ők végzik a vezérlési logikát, és gyűjtik az adatokat a terepi eszközöktől.
• DCS rendszerek (Distributed Control Systems): Nagyméretű folyamatautomatizálási rendszerekben a DCS vezérlők Profibus masterként működnek, különösen Profibus PA hálózatok esetén Link-Mastereken keresztül.
• PC-alapú vezérlők: Ipari PC-k, speciális Profibus interfész kártyákkal (PCI, PCIe) szintén működhetnek Profibus masterként. Ezek gyakran SCADA (Supervisory Control and Data Acquisition) rendszerek részei, vagy komplex adatgyűjtési és feldolgozási feladatokat látnak el.
• HMI-k (Human Machine Interface): Bár ritkábban, de bizonyos HMI panelek is képesek Profibus masterként működni, különösen egyszerűbb vezérlési feladatoknál vagy diagnosztikai célokra.

A master eszköz felelős a slave eszközök konfigurálásáért és paraméterezéséért is a GSD fájlok alapján. Kezeli a hálózati diagnosztikát és a hibakezelést.

Slave eszközök

A slave eszközök a Profibus hálózat perifériái. Ők végzik a tényleges mérési, beavatkozási és adatgyűjtési feladatokat a terepen. A slave eszközök csak akkor kommunikálnak, ha a master lekérdezi őket, vagy parancsot küld nekik.

Tipikus slave eszközök:

• I/O modulok (Input/Output modulok): Ezek a leggyakoribb Profibus slave-ek. Digitális és analóg bemeneteket (érzékelőktől) és kimeneteket (aktuátorokhoz) biztosítanak, decentralizáltan elhelyezve a gépek és berendezések közelében.
• Érzékelők (Szenzorok): Intelligens érzékelők, mint például nyomás-, hőmérséklet-, áramlás- vagy távolságérzékelők, közvetlenül csatlakozhatnak a Profibus hálózathoz, és nem csak a mért értéket, hanem diagnosztikai információkat is szolgáltatnak.
• Aktuátorok (Végrehajtó elemek): Szelepek, motorok, hengerek és más végrehajtó elemek, amelyek Profibus interfésszel rendelkeznek, közvetlenül vezérelhetők a hálózaton keresztül.
• Hajtások (Motor drive-ok): Frekvenciaváltók, szervohajtások, amelyek Profibus DP interfésszel rendelkeznek, nagy sebességű és pontos mozgásvezérlést tesznek lehetővé.
• HMI-k (Human Machine Interface): Egyszerűbb HMI panelek slave-ként is működhetnek, megjelenítve a vezérlőtől kapott adatokat vagy fogadva a felhasználói beavatkozásokat.
• Mérőműszerek: Analizátorok, energiafogyasztásmérők és egyéb intelligens mérőeszközök, amelyek Profibus interfésszel rendelkeznek, beilleszthetők a hálózatba.

Gateway-ek és proxy-k

A gateway-ek és proxy-k hidat képeznek a Profibus hálózat és más kommunikációs rendszerek között. Lehetővé teszik az adatok cseréjét különböző protokollok, például Modbus, Ethernet/IP, PROFINET vagy akár régebbi terepi busz rendszerek között.

• Gateway: Egy gateway általában protokollkonverziót végez, lehetővé téve, hogy egy Profibus master kommunikáljon egy másik hálózati protokollon lévő eszközzel. Például egy Profibus-Modbus TCP gateway.
• Proxy: A proxy egy speciális gateway, amely egy másik hálózatot reprezentál a Profibus hálózaton. Például egy PROFINET-Profibus proxy lehetővé teszi, hogy egy PROFINET vezérlő Profibus slave eszközöket kezeljen, mintha azok PROFINET eszközök lennének. A DP/PA coupler is tekinthető egyfajta proxy-nak, amely a PA szegmenst képviseli a DP buszon.

Diagnosztikai eszközök

A Profibus hálózatok komplex rendszerek lehetnek, ezért a diagnosztikai eszközök létfontosságúak a hibaelhárításhoz és a karbantartáshoz. Ezek az eszközök segítenek azonosítani a hálózati problémákat, mint például a rossz kábelezés, a lezárási hibák, a címzési konfliktusok vagy az eszközhibák.

• Hálózati monitorok/analizátorok: Ezek az eszközök rögzítik és elemzik a buszon zajló kommunikációt. Megmutatják az üzeneteket, a ciklusidőket, a hibás csomagokat, a jelminőséget és egyéb paramétereket, amelyek segítenek a problémák azonosításában.
• Kábelvizsgálók: Speciális eszközök, amelyek a Profibus kábelezés fizikai állapotát ellenőrzik (pl. szakadás, rövidzárlat, árnyékolás folytonossága).
• Oszcilloszkópok: Nagyfrekvenciás oszcilloszkópok segítségével a buszjelek alakja és feszültségszintje vizsgálható, ami segít azonosítani a zajproblémákat vagy a helytelen lezárásokat.
• Diagnosztikai szoftverek: A vezérlőrendszerek (pl. PLC programozó szoftverek) gyakran tartalmaznak beépített diagnosztikai funkciókat, amelyek megjelenítik a busz állapotát, az eszközök státuszát és a hibajelzéseket.

Tápellátás a hálózaton

A Profibus hálózatok tápellátása kulcsfontosságú. A Profibus DP eszközök általában saját, külső tápellátást igényelnek (24V DC), de a kommunikációs interfészük a buszról kaphatja a tápellátást (az RS-485 transceiver-ek). A Profibus PA esetében azonban a helyzet más.

• Profibus PA tápellátás: Ahogy korábban említettük, a Profibus PA az MBP fizikai rétegnek köszönhetően tápellátást biztosít a buszon keresztül a terepi eszközök számára. Ehhez speciális tápellátó egységekre (power supply modules) van szükség, amelyek a Link-Masterbe vagy a DP/PA couplerbe integrálva vannak, vagy különálló egységként csatlakoznak a PA szegmenshez. Ezek az egységek korlátozzák az áramerősséget és a feszültséget, biztosítva az intrinszik biztonságot robbanásveszélyes környezetben.

A Profibus komponensek megfelelő kiválasztása, telepítése és konfigurálása alapvető fontosságú a stabil, megbízható és biztonságos ipari automatizálási rendszer létrehozásához.

Profibus hálózatok tervezése és telepítése

A Profibus hálózatok sikeres üzembe helyezése alapos tervezést és precíz telepítést igényel. A nem megfelelő tervezés vagy a hibás kivitelezés kommunikációs problémákhoz, megnövekedett állásidőhöz és akár biztonsági kockázatokhoz is vezethet. A tervezési fázisban számos tényezőt figyelembe kell venni, a hálózat méretezésétől kezdve az EMC szempontokig.

Hálózatméretezés: csomópontok száma, szegmensek

A Profibus DP hálózatok esetében az RS-485 szabvány korlátozza a csatlakoztatható eszközök számát egyetlen szegmensen belül. Egy szegmensre maximum 32 eszköz (master vagy slave) csatlakoztatható lezáró ellenállások nélkül. Ha ennél több eszközre van szükség, ismétlőket (repeatereket) kell használni, amelyek minden egyes szegmenst külön-külön kezelnek, és regenerálják a jelet. Egy ismétlő két szegmenst kapcsol össze, és mindkét oldalon lezárást igényel, amennyiben az adott szegmens végén helyezkedik el. Egy teljes Profibus DP hálózat, ismétlőkkel együtt, maximum 126 címet (azaz master és slave eszközt) támogathat.

A Profibus PA hálózatok esetében a csomópontok száma a tápellátó egység kapacitásától és az eszközök áramfelvételétől függ. Az IEC 61158-2 szabvány általában maximum 32 eszközt engedélyez egy PA szegmensen, de ez a szám csökkenhet, ha az eszközök nagyobb áramot fogyasztanak, vagy ha robbanásveszélyes környezetben (Ex zónák) működnek, ahol szigorúbb áramkorlátozások érvényesek.

Kábelhosszúságok és sebesség összefüggése

A Profibus DP hálózatokban az adatátviteli sebesség és a maximális szegmenshossz között fordított arányosság áll fenn. Minél nagyobb a sebesség, annál rövidebb a megengedett kábelszegmens hossza. Ez a jelcsillapítás és a jelintegritás fenntartásának következménye. A korábban említett táblázat iránymutatást ad ehhez (pl. 12 Mbit/s sebességnél max. 100 m, 1,5 Mbit/s-nél max. 200 m, 9,6 kbit/s-nél max. 1200 m).

A Profibus PA hálózatok esetében a sebesség fixen 31,25 kbit/s. A maximális szegmenshossz itt is korlátozott, általában 1000 méter egyetlen szegmensben, de ez függ a kábel minőségétől és a csatlakoztatott eszközök számától. Ex zónákban a kábelhosszra vonatkozó előírások szigorúbbak lehetnek.

EMC szempontok és árnyékolás

Az elektromágneses kompatibilitás (EMC) kiemelten fontos az ipari környezetben, ahol nagy teljesítményű motorok, frekvenciaváltók és egyéb zajforrások vannak jelen. A Profibus hálózatok tervezésekor az alábbi EMC szempontokat kell figyelembe venni:

• Árnyékolt kábelek használata: Mind a Profibus DP, mind a Profibus PA esetében kötelező az árnyékolt, sodrott érpárú kábelek használata. Az árnyékolás megvédi a jeleket a külső elektromágneses zavaroktól.
• Árnyékolás megfelelő földelése: Az árnyékolást a kábel mindkét végén, nagy felületen, alacsony impedanciájú kapcsolaton keresztül kell földelni a Profibus csatlakozókban. Ez biztosítja a zavaró áramok hatékony elvezetését.
• Külön kábelcsatornák: A Profibus kábeleket távol kell vezetni az erősáramú kábelektől (pl. motorok tápkábelei, hegesztőberendezések kábelei). Amennyiben keresztezniük kell egymást, azt merőlegesen tegyék, minimális hosszon.
• Zajszűrők és leválasztók: Szükség esetén további zajszűrőket vagy galvanikus leválasztókat (pl. optikai link modulokat) lehet alkalmazni a zajos környezetben.

Földelés és potenciálkiegyenlítés

A megfelelő földelés és potenciálkiegyenlítés alapvető fontosságú a Profibus hálózatok stabilitásához és az EMC védelemhez. A következők betartása javasolt:

• Referencia potenciál: A Profibus hálózatnak egy közös referencia potenciálon kell lennie. Ez általában a vezérlőszekrények földelése.
• Az eszközök földelése: Minden Profibus eszköz házát megfelelően földelni kell.
• Potenciálkiegyenlítő vezeték: Hosszú kábelhosszak vagy több, egymástól távoli szekrény esetén egy potenciálkiegyenlítő vezeték használata ajánlott a szekrények között, hogy elkerüljék a földhurkokat és a potenciálkülönbségeket, amelyek zavarokat okozhatnak.

Dokumentáció fontossága

A Profibus hálózatok tervezése és telepítése során a részletes dokumentáció elengedhetetlen. Ez magában foglalja:

• Hálózati topológia rajz: Egyértelműen ábrázolja az összes eszközt, a kábelezést, az ismétlőket és a lezárásokat.
• Címzési táblázat: Az összes master és slave eszköz Profibus címét tartalmazza.
• Eszközlista: Az összes eszköz típusát, gyártóját, GSD fájljának nevét és konfigurációs adatait sorolja fel.
• Kábelezési terv: Részletezi a kábelek típusát, hosszát, útvonalát és a csatlakozási pontokat.
• Diagnosztikai és hibaelhárítási jegyzőkönyvek: A telepítés során és az üzemeltetés alatt felmerült problémák és azok megoldásai.

A jó dokumentáció megkönnyíti a későbbi karbantartást, hibaelhárítást és a rendszer bővítését, minimalizálva az állásidőt és a hibás beavatkozások kockázatát.

Profibus konfiguráció és paraméterezés

A Profibus hálózat fizikai telepítése után a következő kritikus lépés a rendszer konfigurálása és a csatlakoztatott eszközök paraméterezése. Ez a folyamat biztosítja, hogy a master és a slave eszközök megfelelően kommunikáljanak, és a rendszer a kívánt módon működjön.

GSD fájlok szerepe és formátuma

A GSD (Geräte Stamm Daten – Eszköz Mester Adatok) fájlok alapvető fontosságúak a Profibus hálózat konfigurálásához. Ezek a szöveges fájlok (ASCII formátumúak, .gsd kiterjesztéssel) tartalmazzák az adott Profibus slave eszköz összes releváns tulajdonságát és képességét. Minden Profibus slave eszközhöz tartozik egy gyártó által biztosított GSD fájl.

A GSD fájlban található információk:

• Gyártó és eszközazonosító: Egyedi azonosítók, amelyek segítenek az eszköz felismerésében.
• Támogatott baud sebességek: Milyen adatátviteli sebességeken képes az eszköz kommunikálni.
• I/O adatok szerkezete: Milyen bemeneti és kimeneti adatokkal rendelkezik az eszköz, azok hossza és formátuma.
• Diagnosztikai képességek: Milyen diagnosztikai információkat tud szolgáltatni az eszköz.
• Paraméterezési lehetőségek: Milyen konfigurálható paraméterei vannak az eszköznek (pl. mérési tartomány, szűrőbeállítások).
• Modulok és slotok: Ha az eszköz moduláris felépítésű, a GSD fájl leírja a különböző modulok elérhetőségét és funkcióit.

Amikor egy Profibus master vezérlőrendszert konfigurálnak (pl. egy PLC programozó szoftverben), a GSD fájl importálásra kerül. Ez lehetővé teszi a mérnök számára, hogy grafikusan vagy szövegesen kiválassza és konfigurálja a csatlakoztatott slave eszközöket, anélkül, hogy minden egyes eszköz specifikus kézikönyvét kellene böngésznie. A GSD fájl biztosítja a kompatibilitást és a master számára szükséges információkat a slave-ek helyes kezeléséhez.

Konfigurációs szoftverek

A Profibus hálózatok konfigurálása speciális szoftverek segítségével történik, amelyek a master vezérlőrendszer részét képezik. A legelterjedtebb példák:

• Siemens STEP 7 / TIA Portal: A Siemens PLC-k (pl. S7-300, S7-400, S7-1500) programozására és konfigurálására szolgáló szoftvercsomag. Tartalmazza a Profibus konfigurációs felületet, ahol a GSD fájlok importálhatók, a slave eszközök hozzáadhatók, a címek beállíthatók és a paraméterek konfigurálhatók.
• Rockwell RSLogix / Studio 5000: Rockwell Automation PLC-khez (pl. Allen-Bradley ControlLogix) használt szoftverek, amelyek Profibus DP kártyák esetén szintén lehetővé teszik a hálózat konfigurálását.
• CODESYS: Egy széles körben elterjedt, gyártófüggetlen PLC programozó környezet, amely számos Profibus master és slave implementációt támogat.
• Harmadik féltől származó konfigurációs eszközök: Egyes gyártók saját, dedikált szoftvereket kínálnak Profibus slave eszközeik paraméterezésére, amelyeket gyakran integrálni lehet a fő vezérlőrendszer szoftverével.

A konfigurációs szoftverek grafikus felületet biztosítanak, ahol a felhasználó a hálózati topológiát vizuálisan építheti fel, drag-and-drop módszerrel hozzáadhatja az eszközöket, beállíthatja a címeket, és paraméterezheti az egyes slave-eket a GSD fájlokban definiált lehetőségek szerint. A szoftver végül létrehozza a master vezérlő számára szükséges konfigurációs adatokat, amelyeket letölt a PLC-be.

Címzés és azonosítás

Minden Profibus eszköznek (master és slave) egyedi Profibus címmel kell rendelkeznie a hálózaton belül. Ezek a címek általában 0 és 126 közöttiek. A címek beállítása történhet DIP kapcsolókkal az eszközön, vagy szoftveresen, a konfigurációs eszköz segítségével.

• Master cím: A master eszközök általában egy alacsonyabb címet kapnak (pl. 0 vagy 1), de ez konfigurálható.
• Slave címek: Minden slave eszköznek egyedi címmel kell rendelkeznie a buszon. Két azonos címmel rendelkező eszköz kommunikációs hibát okoz. A címeknek nem kell folytonosnak lenniük.

A GSD fájlok mellett az eszközök egyedi azonosítókat is tartalmaznak (Device ID), amelyek segítik a szoftvert az eszköz típusának felismerésében és a kompatibilitás ellenőrzésében.

Diagnosztikai beállítások

A Profibus rendszerek fejlett diagnosztikai képességekkel rendelkeznek, amelyeket a konfiguráció során be lehet állítani. A master vezérlő folyamatosan monitorozza a slave eszközök állapotát, és hiba esetén diagnosztikai információkat gyűjt. Ezek az információk lehetnek:

• Általános diagnosztika: Jelzi, ha egy slave eszköz offline, vagy ha kommunikációs hiba lépett fel.
• Specifikus diagnosztika: Az eszközről származó részletes hibakódok, amelyek pontosan megmondják, mi a probléma (pl. szenzorhiba, túláram, belső hiba).
• Modul diagnosztika: Moduláris I/O rendszerek esetén jelzi, ha egy modul hibás vagy hiányzik.

A konfigurációs szoftverben beállítható, hogy a master hogyan reagáljon a diagnosztikai üzenetekre (pl. riasztást generáljon, leállítsa a folyamatot). A diagnosztikai információk megfelelő kezelése kulcsfontosságú a rendszer rendelkezésre állásának és a gyors hibaelhárításnak szempontjából.

A Profibus konfiguráció és paraméterezés gondos és precíz munkát igényel. A GSD fájlok helyes használata, a címek egyedi beállítása és a diagnosztikai funkciók kihasználása biztosítja a Profibus hálózat stabil és hatékony működését.

Profibus hibaelhárítás és karbantartás

Még a leggondosabban megtervezett és telepített Profibus hálózatokban is előfordulhatnak hibák az idő múlásával. A gyors és hatékony hibaelhárítás, valamint a proaktív karbantartás elengedhetetlen a rendszer rendelkezésre állásának maximalizálásához és az állásidő minimalizálásához. A Profibus beépített diagnosztikai képességei és a rendelkezésre álló eszközök jelentősen megkönnyítik ezt a feladatot.

Gyakori hibák és tünetek

A Profibus hálózatokban előforduló hibák gyakran hasonló jellegűek, és bizonyos tünetekre érdemes odafigyelni:

• Kommunikációs hibák (Master-Slave kapcsolat megszakadása):
  • Tünet: A master vezérlő hibajelzést ad egy vagy több slave eszközre, az eszköz LED-jei pirosan világítanak vagy villognak.
  • Okok: Kábel szakadás/rövidzárlat, helytelen lezárás, címzési konfliktus, tápellátási probléma, eszközhiba, sebesség illesztési hiba.
• Helytelen lezárás:
  • Tünet: Időszakos kommunikációs hibák, különösen magasabb sebességeken. A hálózat instabil, néha működik, néha nem.
  • Ok: Nincs lezárás a busz végén, túl sok lezárás (mindegyik eszközön bekapcsolva), hibás lezáró ellenállás.
• Kábelezési hibák:
  • Tünet: Teljes kommunikációhiány, vagy szakaszos hibák.
  • Ok: Szakadt vezeték, rövidzárlat a vezetékek között vagy a földdel, rossz csatlakozás a csatlakozókban, árnyékolás hibája, túl hosszú kábel, nem megfelelő kábel típus.
• Címzési konfliktusok:
  • Tünet: Két vagy több slave eszköz azonos Profibus címmel rendelkezik. A master egyáltalán nem kommunikál velük, vagy hibajelzést ad.
  • Ok: Elfelejtett címbeállítás, hibásan beállított DIP kapcsoló.
• Tápellátási problémák:
  • Tünet: Az eszköz nem kapcsol be, vagy instabilan működik. PA hálózat esetén a busz feszültsége túl alacsony.
  • Ok: Nincs tápellátás, hibás tápegység, túlterhelt tápegység, vezetékszakadás a tápellátásban.
• EMC zavarok:
  • Tünet: Időszakos, nehezen reprodukálható hibák, különösen nagy teljesítményű berendezések bekapcsolásakor.
  • Ok: Rossz árnyékolás, földelési hiba, kábelek közelsége zajforrásokhoz, potenciálkülönbségek.
• GSD fájl vagy konfigurációs hiba:
  • Tünet: Az eszköz kommunikál, de a bemeneti/kimeneti adatok hibásak, vagy az eszköz nem reagál a parancsokra.
  • Ok: Hibás GSD fájl, nem megfelelő eszközmodell kiválasztása a konfigurációban, helytelen paraméterezés.

Diagnosztikai eszközök használata

A hibaelhárítás során számos diagnosztikai eszköz segíthet a probléma gyors azonosításában:

• PLC diagnosztika: A vezérlőrendszer programozó szoftverei (pl. Siemens TIA Portal, STEP 7) beépített diagnosztikai funkciókat kínálnak. Ezek megjelenítik a busz állapotát, az eszközök státuszát, a diagnosztikai üzeneteket, és segítenek azonosítani a hibás slave-eket.
• Profibus analizátorok: Speciális hardveres és szoftveres eszközök (pl. ProfiTrace, Profibus Tester) rögzítik és elemzik a buszon zajló adatforgalmat. Képesek megjeleníteni a busz terhelését, a ciklusidőket, a hibás csomagokat, a telegram-okat, és a jelminőséget (oszcilloszkóp funkció). Ez rendkívül részletes információt nyújt a hálózati problémákról.
• Kábelvizsgálók: Egyszerűbb eszközök, amelyek ellenőrzik a Profibus kábel folytonosságát, szakadását, rövidzárlatát és az árnyékolás épségét.
• Multiméter: Feszültség és ellenállás mérésére használható a kábelezésen és a lezáró ellenállásokon.
• Oszcilloszkóp: Magas frekvenciájú oszcilloszkóppal a Profibus jelalak vizsgálható. Ez segít azonosítani a zajproblémákat, a jel torzulásokat, a lezárás hiányát vagy a túl erős visszaverődéseket.

Hálózati topológia ellenőrzése

A hibaelhárítás egyik első lépése a hálózati topológia ellenőrzése. Győződjön meg arról, hogy:

• A kábelezés megfelel a busz topológiának.
• A lezáró ellenállások csak a busz két végén vannak bekapcsolva.
• A kábelek nincsenek meghajolva, megtörve, és a csatlakozók megfelelően vannak rögzítve.
• A kábelek távol vannak az erősáramú vezetékektől és zajforrásoktól.

Jelminőség vizsgálata

A jelminőség kritikus a Profibus hálózatok megbízhatóságához. A Profibus analizátorok képesek a jelminőség mérésére, és olyan paramétereket mutatnak, mint a jel-zaj arány, a jitter és a torzítás. Rossz jelminőség esetén a probléma forrását (pl. kábelhiba, lezárási hiba, erős zaj) kell felkutatni és megszüntetni.

Rendszeres karbantartás

A proaktív karbantartás segít megelőzni a hibákat és meghosszabbítani a Profibus hálózat élettartamát:

• Vizuális ellenőrzés: Rendszeresen ellenőrizze a kábeleket, csatlakozókat fizikai sérülések (pl. kopás, korrózió) szempontjából.
• Csatlakozások ellenőrzése: Győződjön meg arról, hogy minden csatlakozás stabil és szoros.
• Földelés ellenőrzése: Ellenőrizze a földelés folytonosságát és hatékonyságát.
• Diagnosztikai adatok monitorozása: Rendszeresen ellenőrizze a PLC-ben vagy a DCS rendszerben megjelenő Profibus diagnosztikai üzeneteket. A korai figyelmeztetések segíthetnek megelőzni a nagyobb problémákat.
• Szoftverfrissítések: Tartsa naprakészen a Profibus master és slave eszközök firmware-ét, valamint a konfigurációs szoftvereket, hogy kihasználja a legújabb funkciókat és hibajavításokat.

A Profibus hibaelhárítása és karbantartása szakértelmet igényel, de a megfelelő eszközökkel és módszerekkel a problémák gyorsan azonosíthatók és orvosolhatók, biztosítva a folyamatos és megbízható működést.

Profibus és az ipar 4.0: Jövőképek és integráció

Az ipar 4.0, a digitális átalakulás és az okos gyárak korszaka új kihívások elé állítja az ipari kommunikációs protokollokat. Felmerül a kérdés, hogy egy olyan „hagyományos” terepi busz rendszer, mint a Profibus, hogyan illeszkedik ebbe a jövőképbe, és milyen szerepet játszhat a modern ipari környezetben.

Hogyan illeszkedik a Profibus a modern ipari környezetbe?

Bár az ipar 4.0 a hálózatosított és felhőalapú rendszereket favorizálja, amelyek jellemzően Ethernet alapú kommunikációra épülnek (pl. PROFINET, EtherNet/IP, OPC UA), a Profibusnak továbbra is van létjogosultsága. Ennek több oka is van:

• Telepített bázis: Világszerte több millió Profibus eszköz működik megbízhatóan. Ezeknek a rendszereknek a teljes lecserélése hatalmas költségekkel járna, és sok esetben nem is indokolt.
• Megbízhatóság és determinizmus: A Profibus DP és PA továbbra is kiválóan teljesít azokban az alkalmazásokban, ahol a valós idejű, determinisztikus működés és a robusztusság kulcsfontosságú. A gyors I/O kommunikáció és a folyamatvezérlés terén továbbra is felveszi a versenyt.
• Költséghatékonyság: Sok esetben a Profibus rendszerek telepítése és karbantartása gazdaságosabb lehet, különösen a meglévő infrastruktúrák bővítésekor vagy kisebb, kevésbé komplex rendszereknél.
• Biztonság (Profibus PA): A Profibus PA intrinszik biztonsága továbbra is elengedhetetlen a robbanásveszélyes környezetekben, ahol az Ethernet alapú megoldások bevezetése sokkal bonyolultabb és költségesebb.

A Profibus tehát nem tűnik el, hanem inkább integrálódik a modern rendszerekbe, mint egy megbízható alsó szintű kommunikációs gerinc.

Integráció más protokollokkal (pl. OPC UA)

Az ipar 4.0 egyik fő jellemzője a vertikális és horizontális integráció. Ennek érdekében a Profibus hálózatokat gyakran integrálják magasabb szintű, Ethernet alapú rendszerekkel és protokollokkal. Ez általában gateway-ek és proxy-k segítségével történik.

• Profibus-PROFINET/EtherNet/IP gateway-ek: Ezek az eszközök lehetővé teszik, hogy egy modern Ethernet alapú vezérlő (pl. PROFINET master) kommunikáljon a meglévő Profibus slave eszközökkel. A gateway átalakítja a protokollokat, és a Profibus hálózatot „átlátszóvá” teszi a magasabb szintű vezérlő számára.
• OPC UA (Open Platform Communications Unified Architecture): Az OPC UA egy platformfüggetlen, szolgáltatásorientált kommunikációs szabvány, amely kulcsfontosságú az ipar 4.0-ban az adatok biztonságos és szabványosított cseréjéhez a különböző rendszerek között. Profibus rendszerekből származó adatok gyűjthetők egy OPC UA szerverbe, amely aztán továbbítja azokat felhőalapú elemző rendszereknek, SCADA rendszereknek vagy más vállalati alkalmazásoknak. Ez lehetővé teszi a Profibus adatok felhasználását az adatelemzéshez, prediktív karbantartáshoz és a termelés optimalizálásához.

Az integráció révén a Profibus által gyűjtött terepi adatok elérhetővé válnak a teljes vállalati hálózat számára, hozzájárulva az adatközpontú döntéshozatalhoz és az okos gyár koncepció megvalósításához.

Profibus mint megbízható gerinc

Sok esetben a Profibus továbbra is a terepi szintű kommunikáció megbízható gerinceként funkcionál. Ahol a sebesség, a determinizmus és a robusztusság a legfontosabb (pl. gyors I/O, mozgásvezérlés, robbanásveszélyes környezet), ott a Profibus továbbra is kiváló választás. A magasabb szintű kommunikációhoz (pl. ERP rendszerekkel, felhővel) pedig az Ethernet alapú protokollok és az OPC UA biztosítják a kapcsolatot.

Ez a hibrid megközelítés – ahol a Profibus az alsóbb szinteken biztosítja a megbízható terepi kommunikációt, és gateway-ekkel integrálódik a magasabb szintű Ethernet alapú rendszerekbe – egyre elterjedtebbé válik. Ez a stratégia lehetővé teszi a meglévő beruházások védelmét, miközben biztosítja a kompatibilitást az ipar 4.0 követelményeivel.

A Profibus tehát nem egy elavult technológia, hanem egy stabil és bevált megoldás, amely aktívan részt vesz az ipar digitális átalakulásában, mint a megbízható terepi adatok szolgáltatója, integrálódva a modern, hálózatosított ipari rendszerekbe.

Alternatív ipari protokollok rövid áttekintése

Bár a Profibus évtizedek óta alapvető szerepet játszik az ipari automatizálásban, nem az egyetlen elérhető kommunikációs protokoll. Az ipari Ethernet térnyerésével számos alternatíva jelent meg, amelyek különböző előnyöket és alkalmazási területeket kínálnak. Ezek rövid áttekintése segít a Profibus egyedi erősségeinek és korlátainak jobb megértésében.

Ethernet/IP

Az Ethernet/IP (Ethernet Industrial Protocol) egy ipari Ethernet protokoll, amelyet a Rockwell Automation és a ODVA (Open DeviceNet Vendor Association) fejlesztett ki. Az IP (Internet Protocol) és a TCP/UDP protokollokat használja, és szabványos Ethernet hardveren fut. Fő jellemzője, hogy a Common Industrial Protocol (CIP) üzenetkezelést használja, amely más protokolloknál (pl. DeviceNet, ControlNet) is alkalmazásra kerül.

• Előnyök: Szabványos Ethernet technológia, széles sávszélesség, nagy rugalmasság, könnyű integráció az IT hálózatokkal, multi-vendor támogatás.
• Alkalmazások: Széles körben használják a diszkrét gyártásban, folyamatvezérlésben, mozgásvezérlésben.
• Különbség a Profibushoz képest: Ethernet alapú, magasabb sávszélesség, IP alapú címzés, rugalmasabb topológia, de a valós idejű determinizmus elérése speciális technikákat igényelhet (pl. QoS).

PROFINET

A PROFINET a Profibus International (PI) által kifejlesztett ipari Ethernet protokoll, amely a Profibus logikus továbbfejlesztése. Szabványos Etherneten alapul, és három kommunikációs csatornát kínál: TCP/IP (nem valós idejű), RT (Real Time) és IRT (Isochronous Real Time). Az IRT rendkívül gyors és determinisztikus kommunikációt biztosít, ami kritikus a mozgásvezérléshez.

• Előnyök: Nagy sebesség (akár 1 Gbit/s), determinisztikus valós idejű kommunikáció (IRT), rugalmas topológia, IT integráció, széles körű gyártói támogatás (különösen a Siemens részéről).
• Alkalmazások: Gyártósorok, robotika, mozgásvezérlés, folyamatautomatizálás.
• Különbség a Profibushoz képest: Ethernet alapú, nagyobb sebesség és sávszélesség, fejlettebb valós idejű funkciók, de a telepítés és konfigurálás némileg komplexebb lehet.

Modbus TCP/IP

A Modbus TCP/IP a klasszikus Modbus protokoll Ethernet alapú változata. Egy egyszerű, master-slave alapú protokoll, amelyet széles körben használnak ipari eszközök, például PLC-k, HMI-k, intelligens mérőeszközök közötti kommunikációra. Szabványos TCP/IP portokat használ.

• Előnyök: Egyszerűség, széles körű elfogadottság, nyílt szabvány, könnyű integráció, olcsó implementáció.
• Alkalmazások: Energiafelügyelet, épületautomatizálás, kisebb rendszerek, ahol a valós idejű teljesítmény nem kritikus.
• Különbség a Profibushoz képest: Nem determinisztikus, lassabb valós idejű teljesítmény, egyszerűbb üzenetstruktúra. A Profibus DP sokkal gyorsabb és determinisztikusabb.

EtherCAT

Az EtherCAT (Ethernet for Control Automation Technology) egy rendkívül gyors és determinisztikus ipari Ethernet protokoll, amelyet a Beckhoff Automation fejlesztett ki. Különlegessége, hogy a frame-eket (adatcsomagokat) “on-the-fly” dolgozza fel, azaz az eszközök nem tárolják a teljes csomagot, hanem áthaladás közben olvasnak/írnak adatokat. Ez rendkívül alacsony késleltetést és nagy sebességet biztosít.

• Előnyök: Extrém sebesség és determinizmus (mikroszekundumos ciklusidők), rugalmas topológia, minimális hardverigény a slave oldalon.
• Alkalmazások: Nagy pontosságú mozgásvezérlés, robotika, gyors adatgyűjtés.
• Különbség a Profibushoz képest: Jelentősen gyorsabb és determinisztikusabb, de speciális hardver és protokoll stack szükséges. A Profibus DP a legtöbb alkalmazáshoz elegendő, de ahol a sebesség a kritikus, ott az EtherCAT előnyös.

Minden protokollnak megvannak a maga erősségei és gyengeségei. A Profibus továbbra is kiváló választás a megbízható, determinisztikus terepi kommunikációhoz, különösen a meglévő rendszerekben és a robbanásveszélyes környezetekben. Az ipari Ethernet protokollok, mint a PROFINET vagy az EtherCAT, a nagyobb sebességet, sávszélességet és az IT integrációt kínálják, kiegészítve vagy felváltva a Profibus-t az újabb, komplexebb alkalmazásokban.
