A cikk tartalma Show
A modern autók motorháztetője alatt számos komplex alkatrész dolgozik összehangoltan a zökkenőmentes és hatékony működés érdekében. Ezek közül az egyik legfontosabb, mégis gyakran félreértett komponens a kettős tömegű lendkerék. Ez a látszólag egyszerű alkatrész kulcsfontosságú szerepet játszik abban, hogy a mai járművek csendesebbek, kényelmesebbek és tartósabbak legyenek, mint elődeik. Működése nélkülözhetetlen a motor és a sebességváltó közötti harmónia megteremtésében, különösen a nagy nyomatékú, modern erőforrások esetében.
A gépjárművek fejlődésével párhuzamosan nőttek a motorok teljesítményei és nyomatékai, miközben az elvárások a vezetési komfort és az üzemanyag-fogyasztás terén is szigorodtak. A hagyományos, egytömegű lendkerekek korlátai hamar nyilvánvalóvá váltak: nem voltak képesek hatékonyan elnyelni a motor működéséből fakadó rezgéseket és torziós lengéseket. Ez zajosabb utazást, gyorsabb váltókopást és általánosan rosszabb vezetési élményt eredményezett.
A kettős tömegű lendkerék (Dual Mass Flywheel, DMF) megjelenése forradalmasította a hajtáslánc működését azáltal, hogy hatékony megoldást kínált ezekre a problémákra. Ez az innovatív alkatrész lehetővé tette, hogy a motorok nagyobb teljesítményt és nyomatékot adjanak le anélkül, hogy ez a vezető vagy az utasok kényelmének rovására menne, vagy károsítaná a sebességváltót. A következőkben részletesen bemutatjuk, hogyan működik ez a komplex rendszer, miért vált elengedhetetlenné, milyen előnyökkel jár, és mire érdemes figyelni a használata során.
A kettős tömegű lendkerék története és evolúciója
Ahhoz, hogy megértsük a kettős tömegű lendkerék jelentőségét, érdemes visszatekinteni az autógyártás korábbi évtizedeire. A belső égésű motorok működési elvéből adódóan a főtengely forgása sosem teljesen egyenletes. A hengerekben zajló robbanások impulzusszerű erőhatásokat generálnak, amelyek a főtengelyen keresztül torziós rezgéseket keltenek. Ezek a rezgések, különösen alacsony fordulatszámon és nagy terhelés mellett, jelentős mértékben továbbterjednek a hajtáslánc többi részére, így a sebességváltóra és a differenciálműre is.
A korai járművekben és az egyszerűbb erőforrásokkal szerelt autókban a hagyományos egytömegű lendkerék feladata volt a motor forgási energiájának tárolása és a főtengely egyenletesebb forgásának biztosítása. Ezenkívül a kuplung súrlódó felületéül is szolgált. Bár ez a megoldás alapvető szinten működött, a motorok fejlődésével és a dízelmotorok elterjedésével a problémák egyre súlyosabbá váltak. A dízelmotorok, jellegüknél fogva, nagyobb nyomatékcsúcsokkal és mélyebb fordulatszám-tartományokban működtek, ami felerősítette a torziós rezgéseket.
Az 1980-as évek elején a német LuK cég mutatta be az első kettős tömegű lendkereket, amely áttörést hozott a hajtáslánc-technológiában. A cél az volt, hogy egy olyan rendszert hozzanak létre, amely képes elszigetelni a motorból érkező torziós rezgéseket a sebességváltótól, ezáltal növelve a vezetési komfortot és a mechanikai alkatrészek élettartamát. Ez az innováció gyorsan elterjedt, különösen a prémium és a nagy teljesítményű járművek körében, majd fokozatosan szabvánnyá vált a modern gépjárművek többségében.
A kettős tömegű lendkerék felépítése és működési elve
A kettős tömegű lendkerék nevéhez hűen két fő részből áll: egy primer tömegből (elsődleges lendkeréktömeg) és egy szekunder tömegből (másodlagos lendkeréktömeg). Ezek a tömegek egymáshoz képest elfordulhatnak, és közöttük egy komplex rugó-csillapító rendszer található. Ez a rendszer a DMF lelke, hiszen ez felel a torziós rezgések elnyeléséért.
A primer tömeg közvetlenül a motor főtengelyéhez csatlakozik. Feladata a motor forgási energiájának felvétele és a lendkerékrendszer meghajtása. Ehhez a tömeghez rögzül a lendkerék külső része, amely a motor felőli oldalon található. A primer tömeg belső részén alakul ki az a tér, ahol a rugó- és csillapítórendszer helyezkedik el.
A szekunder tömeg az a rész, amelyre a kuplungszerkezet (tárcsa és szerkezet) van felszerelve, és amely közvetlenül a sebességváltóhoz továbbítja a nyomatékot. Ez a tömeg a primer tömeghez képest szabadon elfordulhat egy bizonyos szögben, és ez az elmozdulás teszi lehetővé a rezgéscsillapítást. A szekunder tömeg külső felülete szolgál a kuplungtárcsa súrlódó felületéül, éppúgy, mint egy hagyományos lendkerék esetében.
A kettős tömegű lendkerék zsenialitása abban rejlik, hogy két egymástól elszigetelt tömeg és egy rugós-csillapító rendszer segítségével a motorból érkező torziós rezgéseket nem engedi továbbjutni a hajtásláncba.
A két tömeg közötti rugó-csillapító rendszer általában íves rugókból és súrlódó elemekből áll. Az íves rugók (gyakran kettős vagy hármas rugórendszer) felelnek az elforduló tömegek közötti rugalmas kapcsolatért. Amikor a motor főtengelyén nyomatékcsúcs jelentkezik, a primer tömeg elfordul, és a rugók összenyomódnak, elnyelve az energiát. Ez az energia tárolódik a rugókban, majd fokozatosan szabadul fel, simítva a nyomatékátvitelt.
A csillapító elemek, amelyek gyakran zsírzott súrlódó felületek vagy speciális polimer betétek, a rugók túlzott oszcillációját hivatottak megakadályozni, és a hővé alakítva elvezetni a felesleges energiát. Ez a kombináció biztosítja, hogy a hajtásláncba csak egyenletes, simított nyomaték jusson el, jelentősen csökkentve a vibrációt és a zajt.
A torziós rezgések elnyelése részletesebben
Amikor egy belső égésű motor működik, minden hengerben történő égés egy rövid, de intenzív nyomatéklökést generál. Ezek a lökések nem egyszerre történnek, hanem egymás után, ami a főtengelyen egyenetlen, pulzáló forgást eredményez. Ezt nevezzük torziós rezgésnek.
A kettős tömegű lendkerék pont ezt a pulzáló mozgást simítja ki. Amikor a motor nyomatékot ad le, a primer tömeg elkezdi forgatni a szekunder tömeget a rugókon keresztül. A rugók összenyomódnak, és a nyomatékcsúcs energiájának egy részét elnyelik. Amikor a nyomaték leesik, a rugók visszarúgnak, és a tárolt energiát fokozatosan adják át a szekunder tömegnek.
Ez a folyamat egy “rugalmas csatolást” hoz létre a motor és a sebességváltó között, ami megakadályozza, hogy a motor egyenetlen forgása közvetlenül átadódjon a váltóra. Az eredmény egy sokkal simább és csendesebb működés, különösen alacsony fordulatszámokon, ahol a torziós rezgések a legkifejezettebbek.
Miért elengedhetetlen a modern járművekben?
A kettős tömegű lendkerék elengedhetetlenné válásának több oka is van, amelyek szorosan összefüggnek a modern járművek tervezési filozófiájával és a felhasználói elvárásokkal.
Növekvő motornyomaték és teljesítmény
A mai autók motorjai, legyen szó dízelről vagy benzines turbófeltöltős egységekről, sokkal nagyobb nyomatékot adnak le, mint korábbi társaik. Ez a megnövekedett nyomaték nagyobb terhelést jelent a hajtásláncra, és felerősíti a torziós rezgéseket. Egy egytömegű lendkerék egyszerűen nem lenne képes hatékonyan kezelni ezeket az erőhatásokat anélkül, hogy ne károsítaná a váltót vagy ne rontaná drasztikusan a vezetési élményt.
Csökkentett fordulatszám és üzemanyag-fogyasztás
Az üzemanyag-fogyasztás és a károsanyag-kibocsátás csökkentése érdekében a modern motorokat gyakran úgy tervezik, hogy alacsonyabb fordulatszámon is hatékonyan működjenek (ún. “downsizing” és “downspeeding”). Azonban minél alacsonyabb a motor fordulatszáma, annál hangsúlyosabbá válnak a torziós rezgések, mivel kevesebb égési ciklus jut egy időegységre. A kettős tömegű lendkerék teszi lehetővé, hogy a motor alacsony fordulatszámon is simán járjon, anélkül, hogy a vezető kellemetlen vibrációkat tapasztalna, ezáltal hozzájárulva az alacsonyabb fogyasztáshoz és károsanyag-kibocsátáshoz.
Fokozott vezetési komfort
A vásárlók egyre nagyobb elvárásokat támasztanak a járművek zajszintje és vibrációja tekintetében. A kettős tömegű lendkerék drámaian csökkenti a motorból származó zajokat és rezgéseket, amelyek a karosszérián keresztül jutnának el az utastérbe. Ez simább, csendesebb és kellemesebb utazást eredményez, ami kulcsfontosságú a modern autók versenyképességéhez.
A sebességváltó és más alkatrészek védelme
A folyamatosan érkező torziós rezgések rendkívül károsak a sebességváltó belső alkatrészeire, például a fogaskerekekre, csapágyakra és szinkrongyűrűkre. Ezek az alkatrészek idő előtt elkophatnak, ami drága javítást vagy cserét tehet szükségessé. A kettős tömegű lendkerék pufferként működve védi a váltót ezektől az erőhatásoktól, jelentősen megnövelve annak élettartamát. Hasonlóképpen védi a féltengelyeket és más hajtáslánc-komponenseket is a hirtelen nyomatékcsúcsoktól.
Start-stop rendszerek támogatása
Számos modern autóban található start-stop rendszer, amely a motor leállításával és újraindításával csökkenti az üzemanyag-fogyasztást és a károsanyag-kibocsátást a forgalmi dugókban vagy piros lámpánál. Ezek a gyakori indítások és leállások extra terhelést jelentenek a hajtásláncra. A kettős tömegű lendkerék képes elnyelni az indításkor fellépő rázkódásokat, biztosítva a simább motorindítást és a rendszer hosszú távú megbízhatóságát.

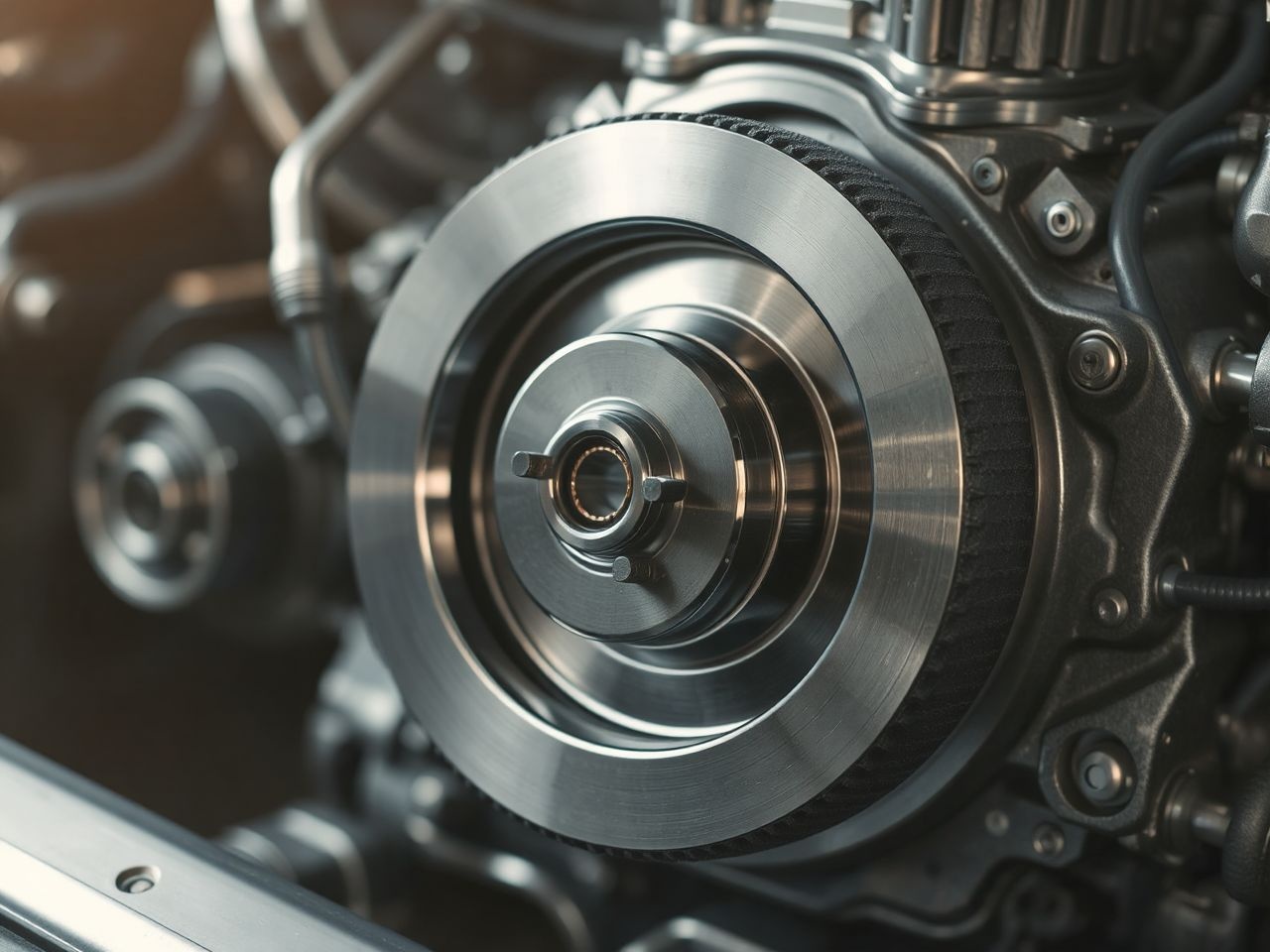

A kettős tömegű lendkerék előnyei összefoglalva
Táblázatban foglalva, a kettős tömegű lendkerék számos jelentős előnnyel jár a modern gépjárművek számára:
| Előny | Leírás |
|---|---|
| Csökkentett vibráció és zaj | A motorból származó torziós rezgések hatékony elnyelése, ami simább és csendesebb működést eredményez. |
| Fokozott vezetési komfort | A kellemetlen rázkódások és zajok minimalizálása az utastérben, javítva az utazási élményt. |
| Hosszabb sebességváltó élettartam | A váltó alkatrészeinek védelme a káros torziós lengésektől, csökkentve a kopást és a meghibásodások kockázatát. |
| Alacsonyabb üzemanyag-fogyasztás | Lehetővé teszi a motor hatékonyabb működését alacsonyabb fordulatszámon, ezáltal csökkentve a fogyasztást és a károsanyag-kibocsátást. |
| Simább kuplungműködés | Kiegyenlíti a motor nyomatékát a kuplungolás során, megkönnyítve a váltást és csökkentve a rángatást. |
| Start-stop rendszerek támogatása | Elnyeli az indításkor fellépő lökéseket, hozzájárulva a rendszer zökkenőmentes működéséhez és élettartamához. |
| Nagyobb nyomaték kezelése | Képes megbirkózni a modern, nagy teljesítményű motorok által generált magas nyomatékokkal. |
A kettős tömegű lendkerék meghibásodása és tünetei
Bár a kettős tömegű lendkerék rendkívül robusztus alkatrész, és hosszú élettartamra tervezik, nem elpusztíthatatlan. Mivel folyamatosan jelentős terhelésnek van kitéve, idővel elkophat vagy meghibásodhat. Fontos felismerni a meghibásodás jeleit, hogy elkerülhetők legyenek a súlyosabb és drágább károk.
A meghibásodás okai
A kettős tömegű lendkerék meghibásodásának több oka is lehet:
- Természetes kopás: A rugó-csillapító rendszerben lévő íves rugók és súrlódó elemek idővel elkopnak, elveszítik rugalmasságukat, illetve elkenődnek.
- Aggresszív vezetési stílus: Gyakori, hirtelen kuplungolás, a motor “rázása” alacsony fordulatszámon, vagy a motor túlpörgetése feleslegesen megterheli a DMF-et.
- Chip tuning vagy motorátalakítás: A motor teljesítményének és nyomatékának megnövelése a gyári specifikációkon túl extra terhelést ró a lendkerékre, amely nem erre a terhelésre van tervezve.
- Gyakori vontatás vagy nehéz terhek szállítása: A folyamatosan magas terhelés felgyorsíthatja a kopást.
- Hibás kuplung: Egy hibás kuplungtárcsa vagy szerkezet, amely nem old vagy nem zár megfelelően, rendellenes terhelést okozhat a lendkeréknek.
- Hőterhelés: Extrém hőmérsékletek, például gyakori csúszó kuplungolás, károsíthatja a belső zsírzást és a rugókat.
Gyakori hibajelenségek és tünetek
A kettős tömegű lendkerék meghibásodása számos jellegzetes tünettel jár, amelyekre érdemes odafigyelni:
- Zörgő, csörgő hangok: Ez az egyik leggyakoribb tünet. A motor alapjáraton, vagy leállításakor hallható, fémes, zörgő hang, amely a kuplung kinyomásakor esetleg elhallgat. Ez a belső rugórendszer kopására utalhat.
- Vibráció a kuplungpedálon vagy a váltókaron: Ha a kuplungpedálon vagy a sebességváltó karon szokatlan vibrációt érzünk, különösen alacsony fordulatszámon vagy induláskor, az a DMF hibájára utalhat.
- Rángatás vagy rázkódás induláskor: Az autó rángatva indul el, vagy rázkódik a kuplung felengedésekor, különösen egyes fokozatban.
- Nehézkes sebességváltás: Bár ez inkább a kuplung hibájára utal, egy súlyosan sérült lendkerék is okozhatja, mivel befolyásolja a kuplung működését.
- Erőteljes motorrázkódás leállításkor: Ha a motor leállításakor az autó erősen berázkódik, az a lendkerék csillapító képességének elvesztésére utal.
- Égett szag: Extrém esetben, ha a lendkerék túlzottan melegszik a belső súrlódás miatt, égett szagot érezhetünk.
A kettős tömegű lendkerék meghibásodásának jeleit sosem szabad figyelmen kívül hagyni, mert a probléma elhanyagolása súlyosabb és költségesebb károkhoz vezethet a sebességváltóban vagy akár a motorban.
Diagnózis és csere: Mire számíthatunk?
Amennyiben a fent említett tüneteket tapasztaljuk, elengedhetetlen, hogy minél hamarabb felkeressünk egy megbízható autószerelőt. A kettős tömegű lendkerék diagnózisa gyakran nem egyszerű, mivel a tünetek hasonlóak lehetnek más hajtáslánc-problémákhoz, például egy hibás kuplunghoz vagy motorbakhoz.
A diagnózis menete
Egy tapasztalt szerelő először meghallgatja a motort alapjáraton, be- és kikapcsolja a kuplungot, figyeli a motor leállítását. Gyakran szükség van az autó felemelésére és a hajtáslánc alulról történő vizsgálatára is. Bizonyos esetekben, különösen a bonyolultabb diagnózisoknál, szükség lehet a sebességváltó leszerelésére a lendkerék fizikai ellenőrzéséhez. Ekkor a szerelő ellenőrzi a két tömeg közötti holtjátékot, a rugók állapotát és a belső zsírzás meglétét.
A csere folyamata és költségei
A kettős tömegű lendkerék cseréje egy munkaigényes és költséges beavatkozás, mivel a sebességváltót el kell távolítani a motorról. Ez általában 4-8 órás munkát jelent, típustól és autótól függően. A munkadíjon felül maga az alkatrész ára is jelentős, a minőségi utángyártott vagy gyári alkatrészek ára több százezer forint is lehet.
Fontos tudni, hogy a kettős tömegű lendkerék cseréjekor szinte mindig javasolt a teljes kuplung szett (kuplungtárcsa, kuplungszerkezet, kinyomócsapágy) cseréje is. Ennek oka, hogy a kuplung alkatrészei is hasonló élettartammal rendelkeznek, és ha már egyszer szét van szedve a rendszer, gazdaságosabb egyszerre cserélni mindent, elkerülve a későbbi, újabb munkadíjjal járó bontást. Egyes esetekben a hidraulikus kinyomócsapágyat is érdemes cserélni.
A csere során kiemelten fontos a minőségi alkatrészek használata és a szakszerű beszerelés. Egy rosszul beszerelt vagy gyenge minőségű lendkerék gyorsan újra meghibásodhat, ami újabb költségeket és bosszúságot okoz.
Kettős tömegű lendkerék vs. egytömegű lendkerék átalakítás (SMF konverzió)
A kettős tömegű lendkerék magas csereára miatt sokan elgondolkodnak az úgynevezett SMF (Single Mass Flywheel) konverzión, azaz a kettős tömegű lendkerék egytömegűre való átalakításán. Ez a megoldás általában olcsóbb, mivel az egytömegű lendkerék és a hozzá tartozó kuplungszett kedvezőbb árú.
Az egytömegű lendkerék átalakítás előnyei
- Alacsonyabb költség: Az alkatrész és a hozzá tartozó kuplungszett általában jelentősen olcsóbb.
- Egyszerűbb szerkezet: Az egytömegű lendkerék kevésbé komplex, így kevesebb benne a hibalehetőség.
- Hosszabb élettartam: Mivel nincsenek benne kopó rugós-csillapító elemek, maga a lendkerék elméletileg tovább tarthat.
Az egytömegű lendkerék átalakítás hátrányai
Az olcsóbb árnak azonban ára van, és ez az ár a vezetési komfortban és a hajtáslánc terhelésében mutatkozik meg:
- Fokozott vibráció és zaj: Az egytömegű lendkerék nem képes hatékonyan elnyelni a motor torziós rezgéseit. Ez megnövekedett vibrációt és zajt eredményez az utastérben, különösen alacsony fordulatszámon.
- Rövidebb sebességváltó élettartam: A rezgések közvetlenül továbbítódnak a sebességváltóba, ami felgyorsítja a fogaskerekek, csapágyak és szinkrongyűrűk kopását. Ez hosszú távon drágább váltójavítást eredményezhet.
- Rázósabb kuplungműködés: A kuplungolás kevésbé lesz sima, gyakrabban tapasztalhatunk rángatást induláskor vagy váltáskor.
- Start-stop rendszer problémái: Az egytömegű lendkerék nem alkalmas a start-stop rendszerekkel való együttműködésre, mivel nem képes elnyelni az indításkor fellépő lökéseket.
- Garancia elvesztése: Az átalakítás módosítja a gyári specifikációkat, ami garanciavesztéshez vezethet.
Az SMF konverzió megfontolása előtt érdemes alaposan mérlegelni a rövid távú költségmegtakarítás és a hosszú távú hátrányok közötti különbséget. Bár bizonyos régebbi, alacsonyabb nyomatékú motoroknál még elfogadható lehet, a modern, nagy nyomatékú dízel- és turbófeltöltős benzinmotorok esetében az egytömegű lendkerék használata súlyos problémákat okozhat.

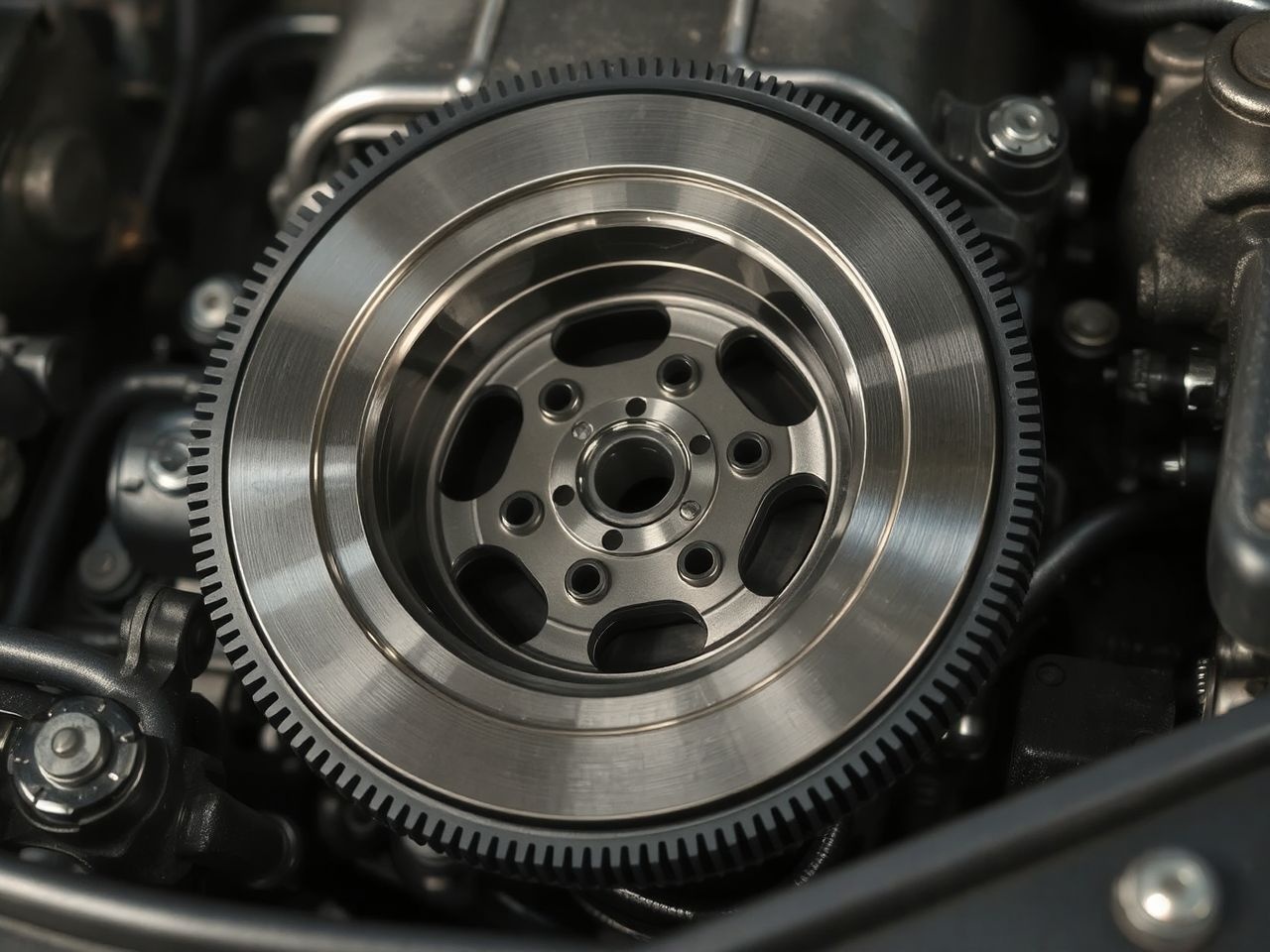

A kettős tömegű lendkerék jövője és technológiai fejlődése
A kettős tömegű lendkerék technológiája folyamatosan fejlődik, ahogy az autógyártók igyekeznek megfelelni a szigorodó környezetvédelmi előírásoknak és a növekvő felhasználói elvárásoknak. A gyártók célja a tartósság növelése, a súly csökkentése és a rezgéscsillapítás hatékonyságának további javítása.
Pendulum (inga) típusú lendkerekek
Az egyik legjelentősebb fejlesztés a pendulum (inga) típusú kettős tömegű lendkerék, amelyet a LuK mutatott be először. Ez a technológia tovább optimalizálja a rezgéscsillapítást, különösen alacsony fordulatszámon. A hagyományos íves rugók mellett további, speciálisan hangolt inga-elemeket tartalmaz, amelyek még hatékonyabban semlegesítik a torziós rezgéseket. Ez lehetővé teszi a motorok még alacsonyabb fordulatszámon történő működését, tovább csökkentve az üzemanyag-fogyasztást és a károsanyag-kibocsátást anélkül, hogy ez a komfort rovására menne.
Anyagfejlesztés és súlycsökkentés
A gyártók folyamatosan kutatják az új anyagokat és gyártási eljárásokat a lendkerék súlyának csökkentése érdekében. A könnyebb lendkerék javítja a motor reakcióidejét és hozzájárul az általános járműhatékonysághoz. Ugyanakkor az anyagoknak továbbra is rendkívül strapabíróaknak kell lenniük, hogy ellenálljanak a jelentős mechanikai és hőterhelésnek.
Integráció hibrid rendszerekkel
Bár a hibrid és elektromos járművek terjedése megkérdőjelezheti a hagyományos hajtáslánc-komponensek szerepét, a kettős tömegű lendkerék továbbra is releváns marad a belső égésű motorral szerelt hibridekben. Sőt, az elektromos motor és a belső égésű motor közötti átmenetek simításában is kulcsszerepet játszhat, tovább optimalizálva a hajtáslánc működését.
Tanácsok a kettős tömegű lendkerék élettartamának meghosszabbításához
Bár a kettős tömegű lendkerék élettartama nagymértékben függ a gyártási minőségtől és az autó típusától, a vezetői szokások jelentősen befolyásolhatják, hogy meddig szolgálja megbízhatóan az autót. Néhány egyszerű tipp betartásával hozzájárulhatunk az alkatrész hosszabb élettartamához:
- Finom vezetési stílus: Kerüljük a hirtelen, agresszív kuplungolást és a túlzott gázfröccsöket váltáskor. A sima, egyenletes gázadás és váltás kíméli a lendkereket.
- Kerüljük a motor “rázását”: Ne vezessünk túl alacsony fordulatszámon, ahol a motor erőlködik és rázkódik. Mindig válasszuk meg a megfelelő sebességi fokozatot, hogy a motor optimális fordulatszámon működjön.
- Ne tartsuk állandóan benyomva a kuplungot: Feleslegesen ne terheljük a kinyomócsapágyat és a lendkereket azzal, hogy piros lámpánál vagy dugóban folyamatosan benyomva tartjuk a kuplungot. Helyette tegyük üresbe a váltót.
- Rendszeres karbantartás: Győződjünk meg arról, hogy a motor és a hajtáslánc egyéb alkatrészei (pl. injektorok, gyújtógyertyák) megfelelően működnek. Egy rosszul működő motor egyenetlen járása extra terhelést ró a lendkerékre.
- Kerüljük a chip tuningot, ha nem ehhez való: Ha a motor teljesítményét növeljük, győződjünk meg róla, hogy a hajtáslánc többi része, beleértve a lendkereket is, képes kezelni a megnövekedett nyomatékot. Szükség esetén keressünk megerősített alkatrészeket.
- Vontatás és terhelés: Vontatáskor vagy nehéz terhek szállításakor legyünk különösen óvatosak, és kerüljük a hirtelen gyorsításokat és lassításokat.
A kettős tömegű lendkerék egy rendkívül kifinomult és fontos alkatrész a modern autókban. Bár cseréje költséges lehet, a működése által nyújtott előnyök – a fokozott komfort, a hajtáslánc védelme és a hatékonyabb üzemanyag-felhasználás – messze felülmúlják a hátrányokat. A megfelelő odafigyeléssel és karbantartással hosszú éveken át megbízhatóan szolgálhatja járművünket, biztosítva a sima és élvezetes vezetési élményt.
