A modern ipar egyik legmegbízhatóbb és legsokoldalúbb eszköze, a hidraulikus prés, kulcsfontosságú szerepet játszik számtalan gyártási folyamatban. Képessége, hogy hatalmas erőt fejtsen ki precízen és kontrolláltan, alapvetővé teszi a fémformázástól kezdve az újrahasznosításon át a speciális anyagok feldolgozásáig. Működése a fizika egyik alapvető elvén, a Pascal törvényén alapul, amely lehetővé teszi, hogy viszonylag kis bemeneti erőből gigantikus kimeneti erőt hozzon létre. Ez a gépezet nem csupán egy egyszerű erőgép; sokkal inkább egy kifinomult mérnöki alkotás, amely a hatékonyságot, a biztonságot és a pontosságot ötvözi a termelékenység szolgálatában.
A hidraulikus prés története egészen a 18. század végéig nyúlik vissza, amikor Joseph Bramah, egy angol feltaláló és mérnök, szabadalmaztatta az első gyakorlatban is alkalmazható hidraulikus prést. Bramah zsenialitása abban rejlett, hogy felismerte és gyakorlatba ültette Pascal elméletét, megalkotva egy olyan szerkezetet, amely forradalmasította az anyagok megmunkálásának módját. Az azóta eltelt évszázadokban a technológia folyamatosan fejlődött, de az alapelv változatlan maradt. A mai hidraulikus prések már digitális vezérléssel, fejlett biztonsági rendszerekkel és optimalizált energiafelhasználással működnek, de a hidraulika erejének kiaknázása továbbra is a Pascal törvényén nyugszik.
A hidraulikus prés működésének alapja: Pascal törvénye
A hidraulikus prés szívét és lelkét a Pascal törvénye adja, amelyet Blaise Pascal, a 17. századi francia matematikus és fizikus fogalmazott meg. Ez az alapelv kimondja, hogy a zárt térben lévő folyadékra gyakorolt nyomás minden irányban, azonos mértékben terjed tovább. Egyszerűbben fogalmazva, ha nyomást gyakorolunk egy folyadékra egy zárt rendszerben, az a nyomásváltozás azonnal és egyenletesen szétoszlik az egész folyadékban.
Ez az elv teszi lehetővé a hidraulikus erőátvitelt, ahol egy kis felületen kifejtett kis erő jelentősen nagyobb erővé alakul át egy nagyobb felületen. Képzeljünk el két, különböző átmérőjű hengert, amelyeket egy cső köt össze, és mindkettőben egy-egy dugattyú található. Ha a kisebb dugattyúra erőt fejtünk ki, az nyomást hoz létre a folyadékban. Ez a nyomás a folyadékban változatlanul eljut a nagyobb dugattyúhoz, ahol a nagyobb felület miatt sokkal nagyobb erőként jelentkezik.
A matematikai összefüggés a következőképpen írható le:
P = F/A
Ahol:
- P a nyomás (általában Pascalban vagy barban mérve).
- F az erő (Newtonban mérve).
- A a felület (négyzetméterben mérve).
Mivel a nyomás (P) azonos mindkét dugattyú esetében (P1 = P2), ezért:
F1/A1 = F2/A2
Ebből következik, hogy ha a nagyobb dugattyú felülete (A2) tízszerese a kisebb dugattyú felületének (A1), akkor a nagyobb dugattyún kifejtett erő (F2) tízszerese lesz a kisebb dugattyúra kifejtett erőnek (F1). Ez a mechanikai előny az, ami a hidraulikus prést annyira hatékonnyá teszi a nehéz, nagy erőt igénylő feladatok elvégzésében.
A hidraulikus prések tervezésekor a mérnökök pontosan ezeket az összefüggéseket használják fel. A szivattyú által generált nyomás, a munkahenger dugattyújának felülete és a préselt anyag ellenállása mind olyan tényezők, amelyeket figyelembe kell venni a kívánt erő eléréséhez. A folyadék, jellemzően speciális hidraulikaolaj, kulcsfontosságú közvetítő közeg, amely hatékonyan továbbítja az erőt és biztosítja a rendszer kenését is.
A hidraulikus prés főbb alkatrészei
Egy modern hidraulikus prés számos, egymással szorosan összefüggő komponensből áll, amelyek összehangolt működése teszi lehetővé a nagy erejű préselést. Ezek az alkatrészek együttesen biztosítják a gép hatékonyságát, precizitását és biztonságát.
Hidraulikus henger és dugattyú
A hidraulikus henger, más néven munkahenger, a prés „izma”. Ez az alkatrész alakítja át a hidraulikaolaj nyomását mechanikai erővé. A henger belsejében található a dugattyú, amely az olaj nyomásának hatására mozog. A dugattyú felülete kritikus fontosságú, hiszen ez határozza meg a kifejthető erőt a Pascal törvénye szerint. Minél nagyobb a dugattyú felülete, annál nagyobb erőt képes kifejteni az adott nyomás mellett. A henger anyaga rendkívül strapabíró, általában edzett acél, amely képes ellenállni a hatalmas belső nyomásnak és a mechanikai igénybevételnek.
Hidraulikus szivattyú
A hidraulikus szivattyú felelős a hidraulikaolaj nyomás alá helyezéséért és a rendszerbe való áramoltatásáért. Többféle szivattyútípus létezik, mint például a fogaskerekes, lapátos vagy dugattyús szivattyúk, amelyek mindegyike eltérő hatékonysággal és nyomáskapacitással rendelkezik. A szivattyú kiválasztása nagyban függ a préselési feladat jellegétől, a szükséges nyomástól és az áramlási sebességtől. A szivattyút általában egy elektromos motor hajtja, amely biztosítja a folyamatos és kontrollált olajáramlást.
Hidraulikaolaj
A hidraulikaolaj nem csupán egy közvetítő közeg; ez a rendszer „vére”. Speciális tulajdonságokkal rendelkezik, amelyek elengedhetetlenek a prés hatékony működéséhez. Fontos jellemzői közé tartozik a:
- Összenyomhatatlanság: Ez biztosítja az erőátvitel hatékonyságát.
- Kenőképesség: Csökkenti a mozgó alkatrészek súrlódását és kopását.
- Hőállóság és hőelvezetés: Képes ellenállni a magas hőmérsékletnek, és elvezeti a hőt a rendszerből.
- Korrózióvédelem: Megvédi a fém alkatrészeket a rozsdásodástól.
- Stabilitás: Hosszú távon megőrzi tulajdonságait.
A megfelelő típusú és minőségű hidraulikaolaj kiválasztása kulcsfontosságú a prés élettartamának és teljesítményének szempontjából.
Szelepek és vezérlőrendszer
A szelepek a hidraulikus rendszer „agyát” képezik, szabályozzák az olaj áramlását és nyomását. Főbb típusok:
- Irányítószelepek: Meghatározzák az olaj áramlásának irányát, ezzel szabályozva a dugattyú mozgását (fel/le, előre/hátra).
- Nyomásszabályzó szelepek: Fenntartják a kívánt nyomást a rendszerben, megakadályozva a túlnyomást és a károsodást.
- Visszacsapó szelepek: Egy irányba engedik az olaj áramlását, megakadályozva a visszaáramlást.
A vezérlőrendszer, amely gyakran PLC (Programozható Logikai Vezérlő) alapú, integrálja ezeket a szelepeket és más érzékelőket, lehetővé téve a préselési folyamat pontos programozását és automatizálását. Ez magában foglalja a nyomás, a sebesség, a pozíció és az időzítés beállítását, biztosítva a konzisztens és reprodukálható eredményeket.
Keret és szerkezet
A prés kerete vagy váza biztosítja a gép stabilitását és merevségét, ellenállva a préselés során fellépő hatalmas erőknek. Különböző keretkialakítások léteznek, mint például a C-vázas, H-vázas vagy négyoszlopos szerkezetek, amelyek mindegyike specifikus alkalmazásokhoz és erőigényekhez optimalizált. A keret általában nagy szilárdságú acélból készül, hegesztett vagy csavarozott kötésekkel, hogy garantálja a tartósságot és a biztonságot.
Biztonsági berendezések
A hidraulikus prések hatalmas erejük miatt potenciálisan veszélyes gépek, ezért biztonsági berendezések egész sorával vannak felszerelve. Ezek közé tartoznak:
- Vészleállító gombok: Azonnali leállítást biztosítanak kritikus helyzetekben.
- Fényfüggönyök és biztonsági rácsok: Megakadályozzák, hogy a kezelő keze vagy teste a mozgó alkatrészek közelébe kerüljön.
- Kétkezes vezérlés: Biztosítja, hogy a kezelő mindkét keze a vezérlőn legyen a préselés során.
- Túlterhelés elleni védelem: Megakadályozza a gép károsodását a megengedettnél nagyobb terhelés esetén.
Ezen alkatrészek összehangolt működése teszi a hidraulikus prést egy megbízható és hatékony eszközzé a modern gyártásban.
A hidraulikus prés működési elve lépésről lépésre
A hidraulikus prés működését több, egymásra épülő fázisra bonthatjuk, amelyek együttesen valósítják meg a préselési folyamatot. A precíz vezérlés és az alkatrészek összehangolt működése teszi lehetővé a komplex feladatok elvégzését is.
1. A szivattyú indítása és az olaj áramlása
A préselési ciklus elindításakor az elektromos motor bekapcsolja a hidraulikus szivattyút. A szivattyú feladata, hogy a hidraulikaolajat a tartályból felszívja, és nyomás alá helyezve a rendszerbe juttassa. Az olaj ekkor még alacsony nyomáson, de folyamatosan áramlik a csővezetékeken keresztül az irányítószelepek felé. Ez a kezdeti fázis biztosítja a rendszer feltöltését és a nyomásfelépítés előkészítését.
2. Nyomás felépítése és a dugattyú mozgása
Amikor az operátor aktiválja a préselési funkciót – legyen szó egy gomb megnyomásáról vagy egy programozott ciklus elindításáról –, az irányítószelepek átkapcsolnak, és az olajat a hidraulikus henger alsó (vagy felső, a prés típusától függően) kamrájába vezetik. Mivel az olaj gyakorlatilag összenyomhatatlan, a beáramló folyadék azonnal nyomást kezd gyakorolni a dugattyú felületére. Ez a nyomás addig növekszik, amíg el nem éri a beállított értéket, vagy amíg a dugattyú mozgásba nem lendül.
A nyomás hatására a dugattyú lassan vagy gyorsan megkezdi mozgását a hengerben. Ez a mozgás egyenesen arányos a bevezetett olaj mennyiségével és a generált nyomással. A modern présekben a mozgás sebessége és ereje rendkívül pontosan szabályozható, lehetővé téve a különböző anyagokhoz és feladatokhoz optimalizált préselési profilok alkalmazását.
3. Erő kifejtése és az anyag alakítása
Amikor a dugattyú eléri a munkadarabot, a préselési fázis veszi kezdetét. Az olajnyomás továbbra is növekszik a hengerben, és a dugattyú által kifejtett erő átadódik a munkadarabra. Ez az erő alakítja, formázza, tömöríti vagy vágja az anyagot a kívánt módon. A nyomásszabályzó szelepek biztosítják, hogy a rendszerben a nyomás ne haladja meg a beállított maximális értéket, megvédve ezzel a gépet és a szerszámokat a túlterheléstől.
A préselési folyamat során a dugattyú általában egy meghatározott úton mozog, vagy egy előre beállított erő eléréséig nyomást fejt ki. A pozíció- és erőérzékelők folyamatosan figyelik a folyamatot, visszajelzést adva a vezérlőrendszernek, amely szükség esetén korrigálja a paramétereket a maximális pontosság érdekében.
4. Visszatérés és a ciklus befejezése
A préselési feladat befejezése után az irányítószelepek ismét átkapcsolnak. Ekkor az olaj a dugattyú másik oldalára áramlik (vagy egyszerűen elvezetik a nyomást az ellenkező kamrából), és a dugattyú visszatér az eredeti pozíciójába. Ezt a visszatérő mozgást gyakran egy kisebb henger, egy visszatérő rugó, vagy egyszerűen a prés súlya segíti elő.
Az olaj, amely korábban a munkahengert működtette, visszatér a hidraulikaolaj-tartályba, ahol lehűl és megszűrődik, felkészülve a következő préselési ciklusra. A ciklus során keletkező hőt gyakran egy hőcserélő vezeti el, hogy az olaj hőmérséklete stabil maradjon, ami kulcsfontosságú a rendszer hosszú távú megbízható működéséhez.
„A hidraulikus prés működése a mérnöki precizitás és a fizikai alapelvek tökéletes szimbiózisa, amely lehetővé teszi, hogy a láthatatlan nyomás óriási, kézzelfogható erővé váljon.”
Ez a lépésről lépésre történő folyamat, a modern vezérléstechnikával kiegészítve, biztosítja a hidraulikus prések kiemelkedő teljesítményét és sokoldalúságát a legkülönfélébb ipari alkalmazásokban.

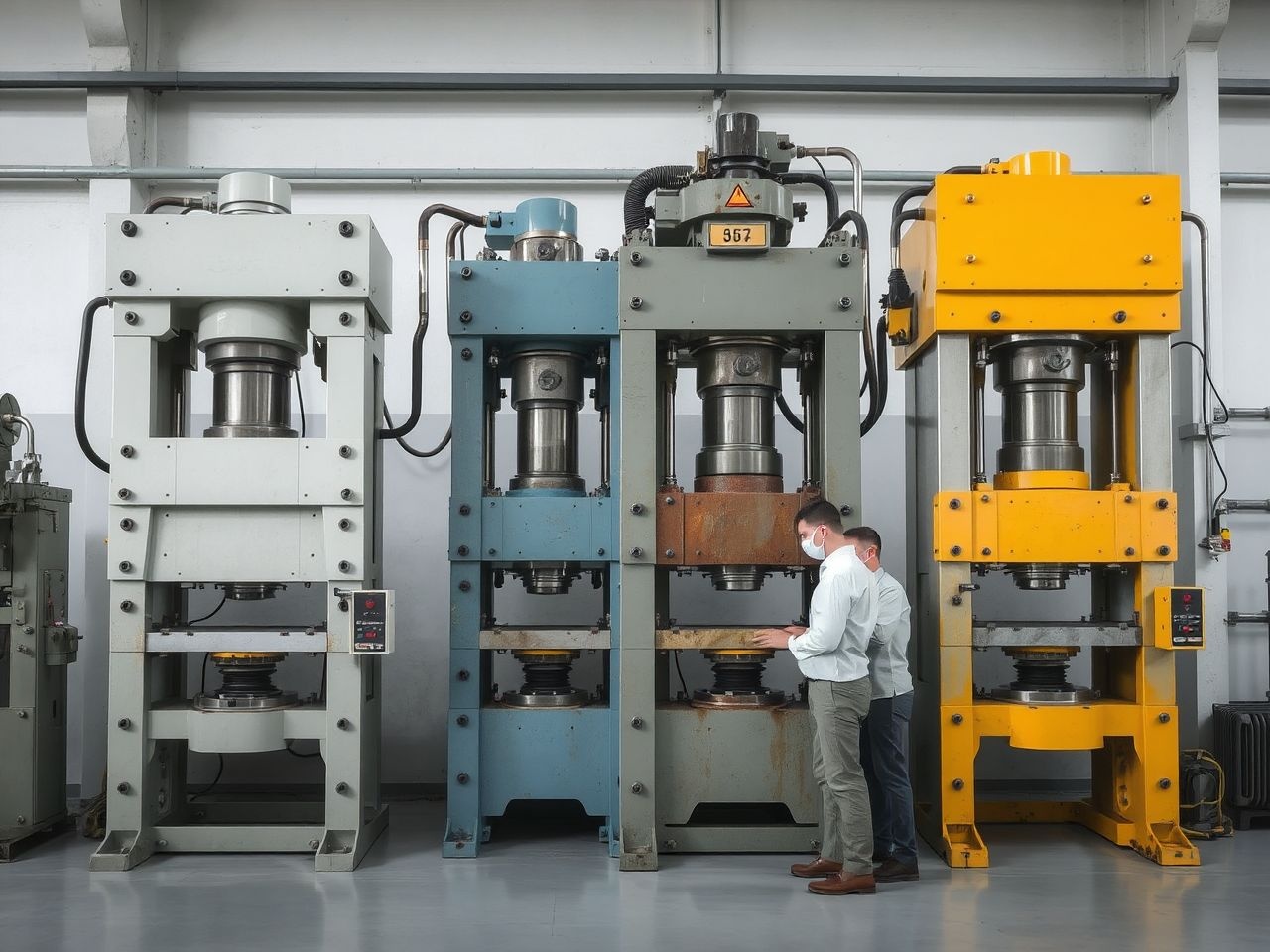

A hidraulikus prések típusai és felépítésük
A hidraulikus prések rendkívül sokfélék lehetnek, felépítésük és kialakításuk alapján számos kategóriába sorolhatók. A választás mindig az adott alkalmazási területtől, a szükséges erőtől, a munkadarab méretétől és a gyártási folyamat specifikus igényeitől függ.
C-vázas (C-frame) prések
A C-vázas prések, más néven nyitott C-keretes prések, nevüket a jellegzetes C alakú keretükről kapták. Ez a kialakítás lehetővé teszi a munkadarab könnyű hozzáférhetőségét három oldalról, ami ideálissá teszi őket olyan feladatokhoz, ahol a munkadarab mozgatása vagy elhelyezése gyakori. Jellemzően kisebb és közepes erőigényű alkalmazásokra használják őket, mint például lyukasztás, kivágás, hajlítás vagy összeszerelés.
Előnyök:
- Kiváló hozzáférhetőség a munkaterülethez.
- Viszonylag kompakt méret.
- Költséghatékonyabb lehet kisebb erők esetén.
Hátrányok:
- Alacsonyabb merevség, mint más típusoknál (nagyobb erők esetén deformálódhat).
- Korlátozott erőkapacitás.
H-vázas (H-frame) prések
A H-vázas prések, vagy más néven portálprések, robusztusabb kialakításúak, mint a C-vázas társaik. A keret két függőleges oszlopból és egy felső, valamint egy alsó vízszintes gerendából áll, amelyek H alakot formáznak. Ez a zárt keret nagy merevséget és stabilitást biztosít, lehetővé téve sokkal nagyobb erők kifejtését. Gyakran használják őket műhelyekben, karbantartási feladatokhoz, csapágyak bepréseléséhez, vagy egyenesítési munkákhoz.
Előnyök:
- Nagyobb merevség és stabilitás.
- Képes nagyobb erőket kifejteni.
- Sokoldalú, számos feladatra alkalmas.
Hátrányok:
- Korlátozottabb hozzáférés a munkaterülethez a C-vázas présekhez képest.
- Nagyobb helyigény.
Négyoszlopos (Four-column) prések
A négyoszlopos prések a legmasszívabb és legprecízebb hidraulikus prések közé tartoznak. Nevüket a négy függőleges oszlopról kapták, amelyek a felső és alsó platnit kötik össze. Ez a kialakítás rendkívül egyenletes erőeloszlást és kiváló párhuzamosságot biztosít a felső és alsó szerszám között, még extrém nagy erők esetén is. Ideálisak mélyhúzáshoz, precíziós formázáshoz, kompressziós öntéshez és más nagy pontosságot igénylő feladatokhoz.
Előnyök:
- Kiemelkedő merevség és pontosság.
- Rendkívül nagy erők kifejtésére képes.
- Egyenletes erőeloszlás.
- Alkalmas nagy méretű munkadarabokhoz.
Hátrányok:
- Magasabb költség.
- Jelentős helyigény.
- Komplexebb felépítés.
Vízszintes prések
A legtöbb prés függőlegesen működik, de léteznek vízszintes prések is, ahol a dugattyú és a préselési irány horizontális. Ezeket gyakran használják hosszú, nagyméretű munkadarabok, például csövek hajlítására, egyenesítésére, vagy hulladékanyagok (fém, papír, műanyag) bálázására.
Speciális prések
A fentieken kívül számos speciális hidraulikus prés létezik, amelyeket egyedi ipari igényekre szabtak:
- Lemezalakító prések: Nagy pontosságú lemezmegmunkálásra, hajlításra, kivágásra.
- Kovácsprések: Rendkívül nagy erőkkel, meleg fémek alakítására.
- Fröccsöntő gépek: Műanyagok és fémek fröccsöntésére, ahol a hidraulika a befecskendezést és a szerszámzárást végzi.
- Hidroformázó prések: Bonyolult üreges alkatrészek gyártására folyadéknyomás segítségével.
- Laborkészülékek: Kisebb méretű, nagy pontosságú prések kutatási és fejlesztési célokra, minták előkészítésére.
Mindegyik préstípus a maga egyedi felépítésével és működési elvével járul hozzá az ipari termelés sokféleségéhez és hatékonyságához, lehetővé téve a legkülönfélébb anyagok és formák előállítását.
A hidraulikus prések előnyei
A hidraulikus prések széles körű elterjedtsége és népszerűsége az iparban számos kiemelkedő előnyüknek köszönhető. Ezek a tulajdonságok teszik őket ideális választássá számos gyártási és feldolgozási feladatra.
Hatalmas erő és nyomaték
Talán a legnyilvánvalóbb előny a hatalmas erő kifejtésének képessége. A Pascal törvényének köszönhetően a hidraulikus prések viszonylag kis bemeneti erővel is képesek több ezer tonnás nyomóerőt generálni. Ez elengedhetetlenné teszi őket olyan feladatokhoz, mint a vastag fémlemezek formázása, a nehéz anyagok tömörítése vagy a rendkívül kemény anyagok vágása és lyukasztása. Ez az erő a présgép méretétől függően akár több tízezer tonnát is elérhet, ami páratlan a mechanikus présekhez képest.
Precíz erő- és sebességszabályozás
A modern hidraulikus rendszerek lehetővé teszik a préselési erő és sebesség rendkívül pontos szabályozását. A hidraulikaolaj áramlásának és nyomásának finomhangolásával a dugattyú mozgása pontosan beállítható a kívánt értékre. Ez a precizitás kritikus fontosságú az olyan alkalmazásokban, ahol az anyagkárosodás elkerülése, a konzisztens termékminőség biztosítása vagy a bonyolult formák előállítása a cél. A szervo-hidraulikus rendszerek még tovább növelik ezt a pontosságot, lehetővé téve az erő, a pozíció és a sebesség valós idejű, dinamikus vezérlését.
Rugalmasság és sokoldalúság
A hidraulikus prések rendkívül rugalmasan alkalmazhatók különböző feladatokra. A préselési erő könnyen beállítható, ami lehetővé teszi, hogy ugyanazt a gépet különböző anyagok és vastagságok megmunkálására is használják, egyszerű szerszámcserékkel. Ez a sokoldalúság csökkenti a beruházási költségeket és növeli a gyártási rugalmasságot. Egy hidraulikus prés képes lehet mélyhúzásra, kivágásra, hajlításra, egyenesítésre, tömörítésre, sőt akár összeszerelésre is, egyszerűen a szerszámozás cseréjével.
Túlterhelés elleni védelem
A hidraulikus rendszerek természetüknél fogva védelmet nyújtanak a túlterhelés ellen. A nyomásszabályzó szelepek gondoskodnak arról, hogy a rendszerben a nyomás ne haladja meg a beállított maximális értéket. Ha a préselt anyag túl nagy ellenállást fejt ki, a rendszer egyszerűen leáll, vagy a nyomás nem emelkedik tovább, megakadályozva ezzel a gép, a szerszámok és a munkadarab károsodását. Ez jelentős előny a mechanikus présekkel szemben, amelyek könnyebben megsérülhetnek túlterhelés esetén.
Alacsony zajszint és rezgés
A hidraulikus prések működése általában csendesebb és kevesebb rezgéssel jár, mint a mechanikus préseké. Mivel az erőt egy folyadék továbbítja, nincsenek olyan hirtelen ütések vagy zajos mechanikus mozgások, mint a lendkerekes rendszerekben. Ez javítja a munkakörnyezetet, csökkenti a zajszennyezést és a gép körüli rezgéseket, ami kedvezőbb a szomszédos berendezésekre és a dolgozókra nézve.
Energiahatékonyság (modern rendszerekben)
Bár korábban a hidraulikus préseket energiaigényesnek tartották, a modern szervo-hidraulikus rendszerek jelentősen javították az energiahatékonyságot. Ezek a rendszerek csak akkor termelnek nyomást és áramlást, amikor arra valóban szükség van, elkerülve a felesleges energiafelhasználást alapjáraton vagy a préselési ciklus azon fázisaiban, ahol nincs szükség teljes teljesítményre. Ez csökkenti az üzemeltetési költségeket és a környezeti lábnyomot.
Hosszú élettartam és megbízhatóság
A hidraulikus prések, megfelelő karbantartás mellett, rendkívül hosszú élettartamúak és megbízhatóak. Az alkatrészek robusztusak, és a rendszer védett a túlterhelés ellen. A hidraulikaolaj kenőképessége csökkenti a kopást, és a rendszer viszonylag kevés mozgó alkatrészt tartalmaz, amelyek közvetlenül érintkeznek egymással, minimalizálva a meghibásodás kockázatát. Ez alacsonyabb állásidőt és magasabb termelékenységet eredményez.
Ezek az előnyök együttesen teszik a hidraulikus prést egy nélkülözhetetlen eszközzé a modern ipari termelésben, ahol a nagy erő, a precizitás és a rugalmasság kulcsfontosságú.
A hidraulikus prések hátrányai
Bár a hidraulikus prések számos előnnyel rendelkeznek, fontos megvizsgálni a potenciális hátrányaikat is, amelyek befolyásolhatják a gép kiválasztását és üzemeltetését bizonyos alkalmazásokban.
Magasabb kezdeti költség
A hidraulikus prések kezdeti beruházási költsége gyakran magasabb lehet, mint a hasonló kapacitású mechanikus préseké. Ez a komplex hidraulikus rendszer (szivattyúk, szelepek, csővezetékek, vezérlés) és a nagy pontosságú alkatrészek (munkahengerek, dugattyúk) miatt van. Bár hosszú távon megtérülhetnek a megbízhatóság és a sokoldalúság révén, a kezdeti tőkeigény jelentős lehet.
Karbantartási igény és olajkezelés
A hidraulikus rendszerek rendszeres és gondos karbantartást igényelnek. Az olajszint, az olaj minősége és tisztasága kritikus fontosságú. Az olajcsere, a szűrők tisztítása vagy cseréje, valamint a tömítések ellenőrzése elengedhetetlen a rendszer optimális működéséhez és élettartamának meghosszabbításához. Az olajszivárgás potenciális problémát jelenthet, amely nemcsak a környezetet szennyezi, hanem a rendszer hatékonyságát is csökkenti és biztonsági kockázatot jelent.
Hőtermelés
A hidraulikaolaj áramlása és a nyomás alatti súrlódás hőtermeléssel jár. Bár a rendszerek gyakran rendelkeznek hőcserélőkkel a hő elvezetésére, extrém igénybevétel esetén az olaj túlmelegedhet. A túl magas hőmérséklet ronthatja az olaj tulajdonságait, csökkentheti a kenőképességét, károsíthatja a tömítéseket és csökkentheti a rendszer hatékonyságát. Ezért a megfelelő hűtési rendszer elengedhetetlen, ami további költségeket és energiafelhasználást jelent.
Sebességkorlátok
Bizonyos esetekben a hidraulikus prések sebessége korlátozottabb lehet a mechanikus présekhez képest. A hidraulikaolaj áramlásának és a dugattyú mozgásának fizikai korlátai miatt a ciklusidő hosszabb lehet, ami nem ideális a nagyon nagy volumenű, gyors ciklusidejű gyártásokhoz. Bár a modern rendszerek sokat fejlődtek ezen a téren, még mindig vannak olyan alkalmazások, ahol a mechanikus prések gyorsasága előnyösebb.
Olajszennyezés kockázata
Az olajszivárgás már említett problémája mellett a hidraulikaolaj szennyeződése is komoly gondot okozhat. A por, nedvesség vagy egyéb részecskék bejutása a rendszerbe károsíthatja a szivattyút, a szelepeket és a hengereket, ami drága javításokhoz vezethet. A rendszeres szűrőcsere és a tiszta környezet fenntartása kritikus a problémák elkerüléséhez.
Környezeti aggályok
A hidraulikaolaj kezelése és ártalmatlanítása környezetvédelmi aggályokat vet fel. A használt olaj veszélyes hulladéknak minősül, és a szivárgások szennyezhetik a talajt és a vizet. Bár léteznek környezetbarát hidraulikaolajok, ezek általában drágábbak. A szigorú környezetvédelmi előírások betartása és a felelős hulladékkezelés további költségeket és erőfeszítéseket igényel.
Ezek a hátrányok nem feltétlenül zárják ki a hidraulikus prések alkalmazását, de fontos figyelembe venni őket a beruházási döntések meghozatalakor és a gép üzemeltetése során, hogy minimalizáljuk a kockázatokat és maximalizáljuk a hatékonyságot.
Széleskörű ipari alkalmazások
A hidraulikus prések sokoldalúságuk és hatalmas erő kifejtésére való képességük révén az ipar szinte minden szegletében megtalálhatók. Alkalmazási területeik rendkívül szélesek, a fémfeldolgozástól kezdve az élelmiszeriparon át a hulladékkezelésig terjednek. Nézzük meg részletesebben a legfontosabb iparágakat és azokon belül a hidraulikus prések szerepét.
Fémipar és fémformázás
A fémipar az egyik legjelentősebb felhasználója a hidraulikus préseknek, ahol az anyagok alakítása és megmunkálása alapvető folyamat. A gépek itt a következő területeken nélkülözhetetlenek:
- Mélyhúzás: Ez a technológia lehetővé teszi lapos fémlemezekből üreges, háromdimenziós alkatrészek, például edények, autóalkatrészek vagy mosogatók gyártását. A hidraulikus prések pontos erő- és sebességszabályozása kulcsfontosságú a repedések elkerüléséhez és a homogén anyagvastagság eléréséhez.
- Hajlítás: Fémlemezek, csövek és profilok pontos szögben történő hajlítására szolgálnak, például karosszériaelemek, tartószerkezetek vagy bútoralkatrészek gyártásánál.
- Kivágás és lyukasztás: Nagy erőkkel képesek fémlemezekből különböző formájú darabokat kivágni vagy lyukakat készíteni, nagy pontossággal és sebességgel.
- Kovácsolás és sajtolás: Meleg vagy hideg fémek alakítására szolgálnak, ahol a hatalmas nyomás tartósan megváltoztatja az anyag szerkezetét. Ezáltal rendkívül erős és tartós alkatrészek jönnek létre, mint például tengelyek, hajtókarok vagy fogaskerekek.
- Porfémkohászat: Fémporok tömörítésére használják őket bonyolult formájú, nagy pontosságú alkatrészek, például fogaskerekek vagy szerszámok gyártásához. A préselés után az alkatrészeket szinterelik, hogy megnöveljék szilárdságukat.
- Hidroformázás: Egy speciális eljárás, ahol folyadéknyomás segítségével formáznak üreges fémalkatrészeket. A hidraulikus prések biztosítják a szükséges külső erőt a szerszám zárásához és a belső folyadéknyomás fenntartásához, ami rendkívül bonyolult és könnyű szerkezetek gyártását teszi lehetővé.
Autóipar
Az autóipar a hidraulikus prések egyik legnagyobb felhasználója, a gyártási folyamatok szinte minden lépésében jelen vannak:
- Karosszériaelemek gyártása: A motorháztetőtől a sárvédőig, a legtöbb karosszériaelem mélyhúzással és hajlítással készül hidraulikus préseken.
- Motor- és váltóalkatrészek: Sok alkatrész, mint például a főtengelyek, hajtókarok, fogaskerekek kovácsolással vagy sajtolással készülnek.
- Fékbetétek és tömítések: Ezeket az alkatrészeket gyakran kompressziós préseléssel állítják elő, ahol a hidraulikus prés tömöríti az alapanyagot a kívánt formára.
- Összeszerelési feladatok: Csapágyak, perselyek vagy egyéb alkatrészek pontos bepréselésére, illesztésére.
Repülőgépipar
A repülőgépiparban a könnyű súly és a nagy szilárdság kritikus fontosságú. A hidraulikus prések itt is kulcsszerepet játszanak:
- Könnyűfém alkatrészek gyártása: Alumínium és titán ötvözetek formázására, amelyekből szárnyelemek, törzsalkatrészek vagy futómű-komponensek készülnek.
- Kompozit anyagok formázása: A modern repülőgépek egyre több kompozit anyagot tartalmaznak, amelyeket magas hőmérsékleten és nyomáson préselnek a hidraulikus prések segítségével.
Műanyagipar és gumigyártás
A hidraulikus prések a polimer anyagok feldolgozásában is elengedhetetlenek:
- Fröccsöntés: Bár a fröccsöntő gépek komplexek, a szerszámzáró egységük gyakran hidraulikus, amely hatalmas erővel tartja zárva a szerszámot a befecskendezés során.
- Kompressziós öntés: Hőre lágyuló és hőre keményedő műanyagok, valamint gumi termékek (pl. gumiabroncsok, tömítések, O-gyűrűk) gyártására használják, ahol az alapanyagot préselik a kívánt formára.
- Laminálás: Több műanyag réteg összekötése hő és nyomás segítségével, például műanyag lapok vagy fóliák gyártásánál.
Újrahasznosítás és hulladékkezelés
A hidraulikus prések jelentős szerepet játszanak a környezetvédelemben és a fenntarthatóságban:
- Fémhulladék bálázása: Acél, alumínium és egyéb fémhulladékok tömörítésére, hogy könnyebben szállíthatók és újrahasznosíthatók legyenek.
- Papír és műanyag tömörítése: Kartonpapír, PET palackok és egyéb műanyag hulladékok bálázására, csökkentve a térfogatukat és optimalizálva a logisztikát.
- Szemét tömörítése: Kommunális és ipari hulladék tömörítésére a lerakókban, növelve azok kapacitását.
Élelmiszeripar
Az élelmiszeriparban is számos alkalmazási terület létezik:
- Olajpréselés: Gyümölcsökből (pl. alma, szőlő), magvakból (pl. napraforgó, olíva) vagy zöldségekből (pl. repce) olaj vagy lé kinyerésére.
- Formázás és tömörítés: Élelmiszertermékek, például sajtok, húsok vagy gabonapelyhek formázására és tömörítésére.
- Csomagolás: Bizonyos csomagolóanyagok préselésére vagy tömítésére.
Gyógyszeripar
A gyógyszergyártásban a precizitás és a higiénia kulcsfontosságú:
- Tablettázás: Gyógyszerporok tömörítésére tablettákká. A hidraulikus prések pontos erő- és sebességszabályozása biztosítja a tabletták egységes sűrűségét és méretét.
- Porok tömörítése: Egyéb gyógyszerészeti alapanyagok vagy intermedierek tömörítésére.
Faipar
A faiparban is hasznosak a hidraulikus prések, különösen a faanyagok előkészítésében és feldolgozásában:
- Furnérgyártás: Faforgácsok és ragasztóanyagok préselésére furnérlemezekké.
- Rétegelt lemez és forgácslap gyártás: Fadarabok, forgácsok és ragasztók préselésére, hogy stabil és tartós lapanyagokat hozzanak létre.
- Laminált padlógyártás: Több réteg préselésére, amelyekből a laminált padlóelemek készülnek.
Kerámiaipar
A kerámiaiparban a hidraulikus prések a nyersanyagok tömörítésére és formázására szolgálnak:
- Csempék és téglák gyártása: A kerámia anyagok por formájú alapanyagát hidraulikus préseken tömörítik a kívánt alakra, mielőtt kiégetnék.
- Szaniteráru gyártás: Mosdók, WC-csészék és egyéb szaniter termékek formázása.
- Műszaki kerámiák: Speciális, nagy teljesítményű kerámia alkatrészek gyártása, ahol a pontos préselési nyomás elengedhetetlen a sűrűség és a szilárdság eléréséhez.
Építőipar
Az építőiparban is találkozhatunk hidraulikus présekkel:
- Betontermékek gyártása: Térkövek, járdaszegélyek, betoncsövek és egyéb előregyártott betontermékek tömörítése és formázása.
- Téglák gyártása: Agyag vagy egyéb alapanyagok tömörítése téglákká.
Kutató-fejlesztő laborok
A hidraulikus prések kisebb, precíziós változatai nélkülözhetetlenek a kutatási és fejlesztési (K+F) laboratóriumokban:
- Anyagvizsgálat: Minták előkészítése szakítószilárdsági, keménységi vagy egyéb mechanikai vizsgálatokhoz.
- Új anyagok fejlesztése: Kísérleti anyagok vagy kompozitok préselése, tömörítése és formázása, hogy teszteljék tulajdonságaikat.
- Gyógyszerészeti kutatás: Kísérleti tabletták vagy porok tömörítése a formulációk optimalizálása céljából.
Ahogy látható, a hidraulikus prés nem csupán egyetlen feladatra specializált gép, hanem egy sokoldalú eszköz, amely a modern ipar gerincét képezi, lehetővé téve a legkülönfélébb termékek és alkatrészek hatékony és precíz előállítását.

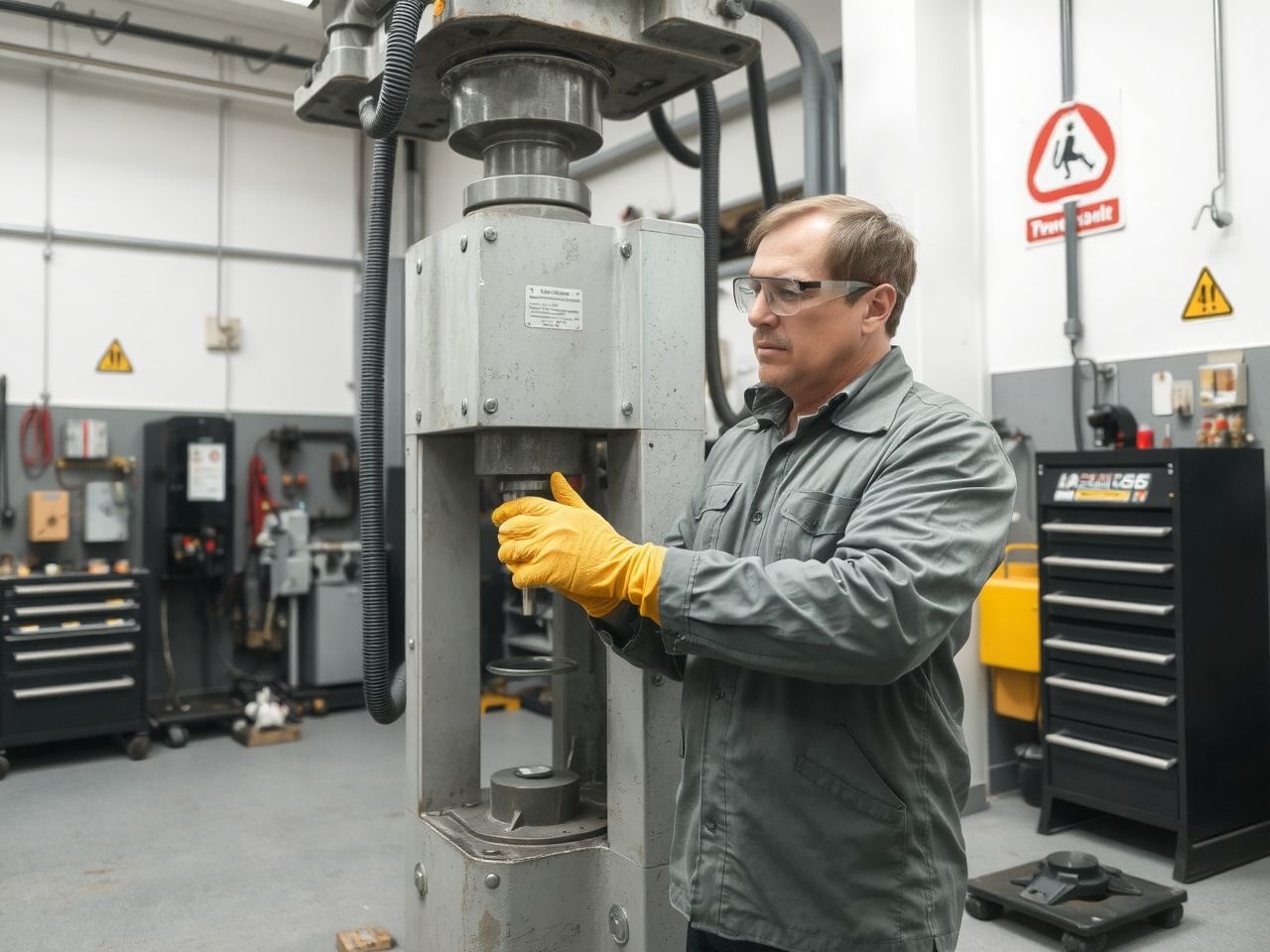

Biztonsági előírások és karbantartás
A hidraulikus prések hatalmas erejük miatt potenciálisan veszélyes gépek, ezért a biztonság és a rendszeres karbantartás kiemelt fontosságú. A megfelelő protokollok betartása nemcsak a dolgozók védelmét szolgálja, hanem hozzájárul a gép hosszú élettartamához és megbízható működéséhez is.
Biztonsági előírások
A hidraulikus prések üzemeltetése során a legfontosabb a balesetek megelőzése. Ehhez az alábbi előírások betartása elengedhetetlen:
- Képzés és felhatalmazás: Csak képzett és felhatalmazott személyek kezelhetik a gépet. Minden operátornak alaposan ismernie kell a gép működését, a biztonsági funkcióit és a vészhelyzeti eljárásokat.
- Védőberendezések: Minden présgépet fel kell szerelni megfelelő védőberendezésekkel. Ezek közé tartoznak a fényfüggönyök, amelyek azonnal leállítják a gépet, ha egy kéz vagy testrész behatol a veszélyes zónába; a biztonsági ajtók és rácsok, amelyek fizikailag megakadályozzák a hozzáférést a mozgó alkatrészekhez; és a kétkezes vezérlés, amely biztosítja, hogy a kezelő mindkét keze távol legyen a préselési területtől a ciklus során.
- Vészleállító rendszerek: A gép könnyen hozzáférhető helyein elhelyezett vészleállító gomboknak azonnal le kell állítaniuk a préselési folyamatot és áramtalanítaniuk kell a hidraulikus rendszert.
- Munkaterület tisztasága: A munkaterületet mindig tisztán és rendezetten kell tartani, olajfoltoktól és egyéb csúszásveszélyes anyagoktól mentesen.
- Személyi védőfelszerelés (PPE): A kezelőknek megfelelő PPE-t kell viselniük, mint például védőszemüveg, kesztyű és védőlábbeli.
- Túlterhelés elleni védelem: A préseknek rendelkezniük kell túlterhelés elleni védelemmel, amely megakadályozza a gép károsodását, ha az előírtnál nagyobb erőt próbálnak kifejteni.
„A biztonság nem egy opció, hanem alapkövetelmény. A hidraulikus prések esetén ez a szabály különösen igaz, hiszen a hatalmas erők azonnali és súlyos sérüléseket okozhatnak.”
Rendszeres karbantartás
A hidraulikus prések hosszú távú, megbízható működéséhez elengedhetetlen a rendszeres és átgondolt karbantartás. Egy jól karbantartott gép kevesebb meghibásodást és hosszabb élettartamot garantál.
- Hidraulikaolaj ellenőrzése és cseréje:
- Szintellenőrzés: Rendszeresen ellenőrizni kell az olajszintet a tartályban, és szükség esetén utántölteni.
- Minőség ellenőrzése: Az olaj színét, szagát és viszkozitását figyelni kell. A sötétedő, zavaros vagy égett szagú olaj cserére szorul.
- Olajcsere: Az olajat a gyártó előírásainak megfelelően, meghatározott üzemóra vagy időintervallum után cserélni kell.
- Szűrés: A hidraulikaolaj-szűrőket rendszeresen ellenőrizni és tisztítani, illetve cserélni kell, hogy megakadályozzuk a szennyeződések bejutását a rendszerbe.
- Tömítések és tömítettség ellenőrzése:
- Rendszeresen ellenőrizni kell az összes tömítést és csatlakozást olajszivárgás szempontjából. A szivárgó tömítéseket azonnal ki kell cserélni.
- A henger dugattyúrúdját tisztán kell tartani, hogy elkerüljük a tömítések sérülését.
- Szelepek és csővezetékek ellenőrzése:
- Ellenőrizni kell a szelepek működését és a csővezetékek állapotát repedések, kopás vagy deformáció szempontjából.
- A csatlakozásokat rendszeresen ellenőrizni és meghúzni kell.
- Elektromos és vezérlőrendszer ellenőrzése:
- Ellenőrizni kell az elektromos vezetékek, érzékelők és vezérlőpanelek állapotát.
- A szoftveres vezérlőrendszerek frissítését és diagnosztikáját rendszeresen el kell végezni.
- Mechanikai alkatrészek ellenőrzése:
- A prés keretét, oszlopait és platnijait ellenőrizni kell repedések, deformációk vagy egyéb sérülések szempontjából.
- A mozgó alkatrészek kenését rendszeresen el kell végezni.
- Biztonsági funkciók tesztelése:
- A vészleállító gombokat, fényfüggönyöket és egyéb biztonsági berendezéseket rendszeresen tesztelni kell, hogy megbizonyosodjunk megfelelő működésükről.
A megelőző karbantartás, egy jól dokumentált karbantartási tervvel és ütemtervvel, minimalizálja az állásidőt, csökkenti a javítási költségeket és növeli a gép biztonságát és élettartamát. Egy tapasztalt karbantartó személyzet vagy külső szakértők bevonása kulcsfontosságú lehet a hidraulikus prések optimális állapotának fenntartásában.
A hidraulikus prések jövője és innovációk
A hidraulikus prések technológiája folyamatosan fejlődik, ahogy az ipari igények és a technológiai lehetőségek is változnak. A jövőbeli innovációk a hatékonyság, a precizitás, az automatizálás és a fenntarthatóság javítására fókuszálnak, integrálva a legújabb digitális és mérnöki megoldásokat.
Ipar 4.0 és automatizálás
Az Ipar 4.0 koncepciója, amely a gyártási folyamatok digitalizációját és hálózatba kapcsolását jelenti, jelentős hatással van a hidraulikus présekre. A jövő prései még inkább automatizáltak lesznek, képesek lesznek önállóan kommunikálni más gépekkel és rendszerekkel (IoT – Internet of Things). Ez magában foglalja:
- Adatgyűjtés és elemzés: A prések valós idejű adatokat gyűjtenek a nyomásról, hőmérsékletről, sebességről és egyéb paraméterekről. Ezeket az adatokat elemzik, hogy optimalizálják a gyártási folyamatokat, előre jelezzék a karbantartási igényeket (prediktív karbantartás) és javítsák a termékminőséget.
- Önoptimalizáló rendszerek: A mesterséges intelligencia (AI) és a gépi tanulás (ML) segítségével a prések képesek lesznek önállóan finomhangolni a préselési paramétereket a legjobb eredmény elérése érdekében, alkalmazkodva az anyagváltozásokhoz vagy a környezeti tényezőkhöz.
- Robotika integráció: A robotok egyre inkább átveszik a munkadarabok be- és kirakodását, valamint a szerszámcseréket, növelve a termelékenységet és csökkentve az emberi beavatkozás szükségességét.
Energiahatékonyság és fenntarthatóság
Az energiafogyasztás csökkentése és a környezeti lábnyom minimalizálása kulcsfontosságú szempont. A jövő hidraulikus prései még energiahatékonyabbak lesznek:
- Szervo-hidraulikus rendszerek elterjedése: Ezek a rendszerek csak akkor használnak energiát, amikor szükség van rá, és képesek visszaadni az energiát a hálózatba a lefelé irányuló mozgás során, jelentősen csökkentve a fogyasztást.
- Környezetbarát hidraulikaolajok: A biológiailag lebomló és kevésbé káros hidraulikaolajok fejlesztése és elterjedése csökkenti a környezeti kockázatokat szivárgás esetén.
- Hővisszanyerés: A rendszerben keletkező hőt újrahasznosíthatják más folyamatok fűtésére, tovább növelve az energiahatékonyságot.
Fejlettebb vezérlőrendszerek és precizitás
A vezérlőrendszerek még kifinomultabbá válnak, lehetővé téve a páratlan precizitást:
- Továbbfejlesztett szenzortechnológia: Még pontosabb nyomás-, pozíció- és erőérzékelők biztosítják a valós idejű visszajelzést és a finomabb vezérlést.
- Multifunkcionális vezérlők: Képesek lesznek összetett préselési profilokat kezelni, ahol az erő, a sebesség és a pozíció dinamikusan változik a ciklus során.
- Virtuális valóság (VR) és kiterjesztett valóság (AR): Ezek a technológiák segíthetnek a karbantartásban, a hibaelhárításban és az operátorok képzésében, valós idejű információkat és vizuális útmutatókat biztosítva.
Új anyagok formázása és additív gyártás
A hidraulikus prések szerepe kiterjed az új, fejlett anyagok feldolgozására is:
- Kompozit anyagok: A szénszálas és egyéb kompozitok egyre szélesebb körű alkalmazása megköveteli a prések képességét a magas hőmérsékleten és nyomáson történő formázásra.
- Könnyűfém ötvözetek: Az autó- és repülőgépiparban használt új generációs alumínium- és magnéziumötvözetek precíziós formázása.
- Hibrid gyártási folyamatok: A hidraulikus prések integrálása az additív gyártási (3D nyomtatás) folyamatokba, például a nyomtatott alkatrészek utólagos tömörítésére vagy alakítására a kívánt mechanikai tulajdonságok elérése érdekében.
Moduláris és adaptív kialakítás
A jövő prései valószínűleg modulárisabbak és könnyebben adaptálhatók lesznek különböző feladatokhoz. A cserélhető modulok és a konfigurálható szoftverek lehetővé teszik a gyors átállást a különböző gyártási igények között, növelve a rugalmasságot és csökkentve a befektetési kockázatot.
A hidraulikus prések jövője egy olyan irányba mutat, ahol a hagyományos mechanikai erőátvitel találkozik a digitális intelligenciával, megteremtve a hatékonyabb, precízebb és fenntarthatóbb gyártási megoldásokat a 21. század iparának számára.
