A helikopterek, ezek a vertikálisan felszálló és lebegni képes légi járművek, évszázadok óta foglalkoztatják az emberiség képzeletét. Míg a merevszárnyú repülőgépek aerodinamikai elvei viszonylag könnyen átláthatók, addig a helikopterek működésének és irányításának mechanizmusa sokkal összetettebb, valóságos mérnöki csoda. Nem csupán a levegőben tartózkodás képessége teszi őket különlegessé, hanem az is, ahogyan a fizika törvényeit kihasználva képesek precízen mozogni minden irányba, sőt, akár egy helyben megállni a levegőben. Ez a cikk mélyrehatóan tárja fel a helikopterek repülésének fizikai alapjait és a komplex irányítási rendszert, amely lehetővé teszi ezt a páratlan manőverezőképességet.
A helikopterek működésének megértéséhez először az aerodinamika alapjaiba kell bepillantanunk, különösen abba, hogyan generálódik a felhajtóerő a forgó lapátok segítségével. A merevszárnyú repülőgépek szárnyaihoz hasonlóan a helikopter lapátjai is speciális profillal rendelkeznek, amelyek a levegő áramlásának sebességkülönbsége révén hoznak létre nyomáskülönbséget. Ez a Bernoulli-elv, mely szerint a gyorsabban áramló levegő kisebb nyomást fejt ki, mint a lassabban áramló. A lapátok felső felületén a levegő gyorsabban áramlik, mint az alsón, így a felső oldalon alacsonyabb, az alsón pedig magasabb nyomás alakul ki, ami felfelé tolja a lapátot, és vele együtt a helikoptert.
A felhajtóerő mellett a Newton harmadik törvénye is kulcsszerepet játszik: minden erőhatásnak van egy vele egyenlő nagyságú és ellentétes irányú ellenerőpárja. A helikopter forgó lapátjai lefelé nyomják a levegőt, és cserébe a levegő felfelé ható erőt, azaz felhajtóerőt gyakorol a lapátokra. Ez a két elv, a Bernoulli-elv és a Newton harmadik törvénye, együttesen magyarázza a felhajtóerő keletkezését, amely a helikopter repülésének alapja. A lapátok dőlésszöge, azaz a állásszög (angle of attack), és a forgási sebesség szabályozásával módosítható a generált felhajtóerő nagysága, lehetővé téve a függőleges emelkedést, lebegést és süllyedést.
Az aerodinamika alapjai a helikopterezésben
Mielőtt mélyebbre ásnánk a helikopterek specifikus működésébe, tekintsük át azokat az alapvető aerodinamikai erőket, amelyek minden repülő szerkezetre hatnak. Ezek az erők határozzák meg, hogy egy légi jármű hogyan viselkedik a levegőben. A helikopterek esetében ezek az erők dinamikusan változnak a forgó lapátok mozgása miatt, ami extra komplexitást ad a rendszernek. A négy alapvető erő a felhajtóerő (lift), a súly (weight), a tolóerő (thrust) és a légellenállás (drag).
A felhajtóerő az az erő, amely a helikoptert a levegőben tartja, és a főrotor lapátjainak forgása generálja. Iránya mindig merőleges a lapátok felületére és felfelé mutat. A lapátok profilja, a forgási sebesség és az állásszög mind befolyásolja a felhajtóerő nagyságát. Ahhoz, hogy a helikopter felemelkedjen vagy lebegjen, a felhajtóerőnek meg kell haladnia vagy legalábbis meg kell egyeznie a helikopter súlyával.
A súly a helikopterre ható gravitációs erő, amely mindig függőlegesen lefelé mutat, a Föld középpontja felé. Ez magában foglalja a helikopter szerkezetének, a hajtóműnek, az üzemanyagnak, a személyzetnek és a rakománynak a tömegét. A helikopter tervezésekor és üzemeltetésekor a súly az egyik legkritikusabb tényező, mivel közvetlenül befolyásolja a szükséges felhajtóerő mennyiségét és a helikopter teljesítményét.
A tolóerő az az erő, amely a helikoptert előre vagy bármely más vízszintes irányba mozgatja. A merevszárnyú repülőgépeknél ezt a hajtóművek és a légcsavarok generálják, míg a helikoptereknél a főrotor lapátjainak dőlésszögének megváltoztatásával érhető el. Amikor a rotor tárcsa előre dől, a felhajtóerő komponense is előre irányul, tolóerőt generálva. Ez a mechanizmus teszi lehetővé a helikopterek sokoldalú mozgását.
Végül, a légellenállás az az erő, amely a helikopter mozgásával ellentétes irányban hat, és lassítja azt. A levegő súrlódása és a helikopter alakja által okozott nyomáskülönbség hozza létre. Minden mozgó alkatrész, a törzs, a rotorlapátok, a futóművek és minden külső kiegészítő hozzájárul a teljes légellenálláshoz. A tervezők igyekeznek minimalizálni a légellenállást áramvonalas formákkal és sima felületekkel a jobb teljesítmény és az üzemanyag-hatékonyság érdekében.
A forgószárny működési elve és a felhajtóerő generálása
A helikopter szívét és lelkét a főrotor jelenti, amely a repüléshez szükséges felhajtóerőt és tolóerőt is generálja. A főrotor több lapátból áll, amelyek egy központi agyhoz csatlakoznak, és nagy sebességgel forognak. Ahogy a lapátok forognak, minden egyes lapát egy apró szárnyként funkcionál, amely a fent említett aerodinamikai elvek alapján felhajtóerőt hoz létre. A lapátok forgási sebessége állandó marad a legtöbb repülési fázisban, de a lapátok állásszöge folyamatosan változtatható, ami kulcsfontosságú az irányítás szempontjából.
A lapátok állásszögének globális, egyidejű változtatását kollektív dőlésszög-állítással (collective pitch) érjük el. Amikor a pilóta megnöveli a kollektív dőlésszöget, az összes lapát állásszöge egyszerre növekszik. Ezáltal mindegyik lapát nagyobb felhajtóerőt generál, ami a helikopter emelkedéséhez vezet. Fordítva, a kollektív dőlésszög csökkentése a felhajtóerő csökkenését és a helikopter süllyedését eredményezi. Ez az alapvető mechanizmus a függőleges mozgás szabályozására.
A kollektív dőlésszög-állításon túl létezik a ciklikus dőlésszög-állítás (cyclic pitch), amely a lapátok állásszögét a rotor tárcsa különböző pontjain eltérően változtatja. Ez a mechanizmus teszi lehetővé a helikopter előre-, hátra- és oldalirányú mozgását. Amikor a pilóta a ciklikus botkormányt előre tolja, a rotor tárcsa előre billen. Ez úgy valósul meg, hogy a rotor tárcsa hátsó részén a lapátok állásszöge megnő, míg az első részén csökken, ami egy nettó előre irányuló tolóerőt eredményez.
A lapátok mozgásának megértéséhez fontos fogalom a lapátcsapás (flapping). A lapátok nem mereven rögzülnek a rotoragyhoz; képesek függőlegesen mozogni, fel-le csapdosni. Ez a mozgás elengedhetetlen a rotorlapátok aszimmetrikus felhajtóerejének kompenzálásához az előrehaladó repülés során. Amikor a helikopter előre repül, az előre mozgó lapát (az a lapát, amely a repülési irányba halad) nagyobb sebességgel találkozik a levegővel, mint a hátra mozgó lapát. Ezért az előre mozgó lapát nagyobb felhajtóerőt generálna, ha az állásszöge azonos lenne. A lapátcsapás ezt a különbséget kompenzálja: az előre mozgó lapát felemelkedik, csökkentve az effektív állásszögét és ezzel a felhajtóerejét, míg a hátra mozgó lapát lesüllyed, növelve az effektív állásszögét és a felhajtóerejét. Ez biztosítja a rotor tárcsa egyensúlyát és stabilitását.
A lapátcsapáson kívül a lapátok képesek vízszintesen is mozogni a forgás síkjában, ezt hívjuk előre-hátra mozgásnak (lead-lag). Ez a mozgás segít csökkenteni a lapátokra ható feszültségeket, különösen a gyorsan forgó rendszerekben, és hozzájárul a rotorrendszer egyenletes működéséhez. A legtöbb modern helikopter rotorja artikulált, ami azt jelenti, hogy a lapátok csuklósan kapcsolódnak az agyhoz, lehetővé téve ezeket a komplex mozgásokat (lapátcsapás, előre-hátra mozgás és dőlésszög-állítás). Ez a rugalmasság alapvető fontosságú a helikopterek stabilitása és irányíthatósága szempontjából.
„A helikopter rotorja nem csupán egy forgó szárny, hanem egy dinamikus, folyamatosan alkalmazkodó rendszer, amely a fizika törvényeit bravúrosan kihasználva biztosítja a vertikális repülést és a precíz manőverezést.”
Az antinyomaték-rotor (farokrotor) szerepe és a nyomaték kompenzációja
A főrotor forgása, miközben felhajtóerőt generál, egy másik, kritikus fizikai jelenséget is előidéz: a nyomatékhatást. Newton harmadik törvénye értelmében, ha a főrotor egy bizonyos irányba forgatja a levegőt, akkor a levegő azonos nagyságú, de ellentétes irányú nyomatékkal hat vissza a helikopter törzsére. Ez a nyomaték megpróbálná a helikopter törzsét a főrotor forgásával ellentétes irányba forgatni. Képzeljük el, hogy a főrotor az óramutató járásával megegyezően forog; ebben az esetben a törzs az óramutató járásával ellentétesen forogna, ha nem lenne valamilyen ellenerő.
Ennek a nem kívánt forgásnak a kiküszöbölésére és a helikopter irányíthatóságának biztosítására szolgál az antinyomaték-rotor, közismertebb nevén a farokrotor. Ez a kisebb rotor a helikopter farokrészén található, általában függőlegesen elhelyezve, és vízszintes tolóerőt generál. A farokrotor tolóereje ellensúlyozza a főrotor által generált nyomatékot, így a helikopter törzse stabilan marad, és nem forog ellenőrizetlenül.
A pilóta a lábpedálok segítségével szabályozza a farokrotor tolóerejét. Amikor a pilóta a bal pedálra lép, a farokrotor lapátjainak állásszöge úgy változik, hogy nagyobb tolóerőt generáljon az egyik irányba, ami a helikopter orrát balra fordítja (a főrotor nyomatékának növelésével vagy csökkentésével, attól függően, hogy melyik irányba akar fordulni). A jobb pedálra lépve ellenkező hatás érhető el, a helikopter orra jobbra fordul. Ez a mechanizmus teszi lehetővé a helikopter számára a függőleges tengely körüli fordulást (yaw), ami alapvető fontosságú a precíz manőverezéshez, különösen lebegés közben vagy szűk helyeken.
A farokrotor lapátjai is rendelkeznek állásszög-állítással, hasonlóan a főrotorhoz, de itt a változtatás célja kizárólag a tolóerő nagyságának és irányának szabályozása. A farokrotor folyamatosan működik a főrotorral együtt, hiszen a nyomatékhatás mindaddig fennáll, amíg a főrotor forog és felhajtóerőt generál. A farokrotor hatékonysága kulcsfontosságú a helikopter biztonságos és ellenőrzött repüléséhez. Meghibásodása rendkívül veszélyes helyzetet teremthet, mivel a helikopter irányíthatatlanná válhat a függőleges tengely körül, ami azonnali vészhelyzeti eljárást, például autórotációt tesz szükségessé.
Érdemes megemlíteni, hogy léteznek alternatív nyomatékkompenzációs rendszerek is, amelyek a farokrotor elvén alapulnak, de eltérő módon valósítják meg azt. Ilyenek például a Fenestron (burkolt farokrotor) vagy a NOTAR (No Tail Rotor) rendszer. A Fenestron egy hagyományos farokrotor, amely egy burkolaton belül forog, csökkentve a zajt és növelve a biztonságot. A NOTAR rendszer egy sokkal innovatívabb megoldás, amely a főrotor által generált levegő egy részét a farokba vezeti, és egy nyílásrendszeren keresztül, valamint egy irányítható fúvókán keresztül bocsátja ki, így generálva a szükséges antinyomatékot. Ezek a rendszerek mind a nyomaték kompenzáció problémájára adnak választ, de eltérő technológiai megközelítéssel.
A helikopter hajtóművei és erőátviteli rendszere

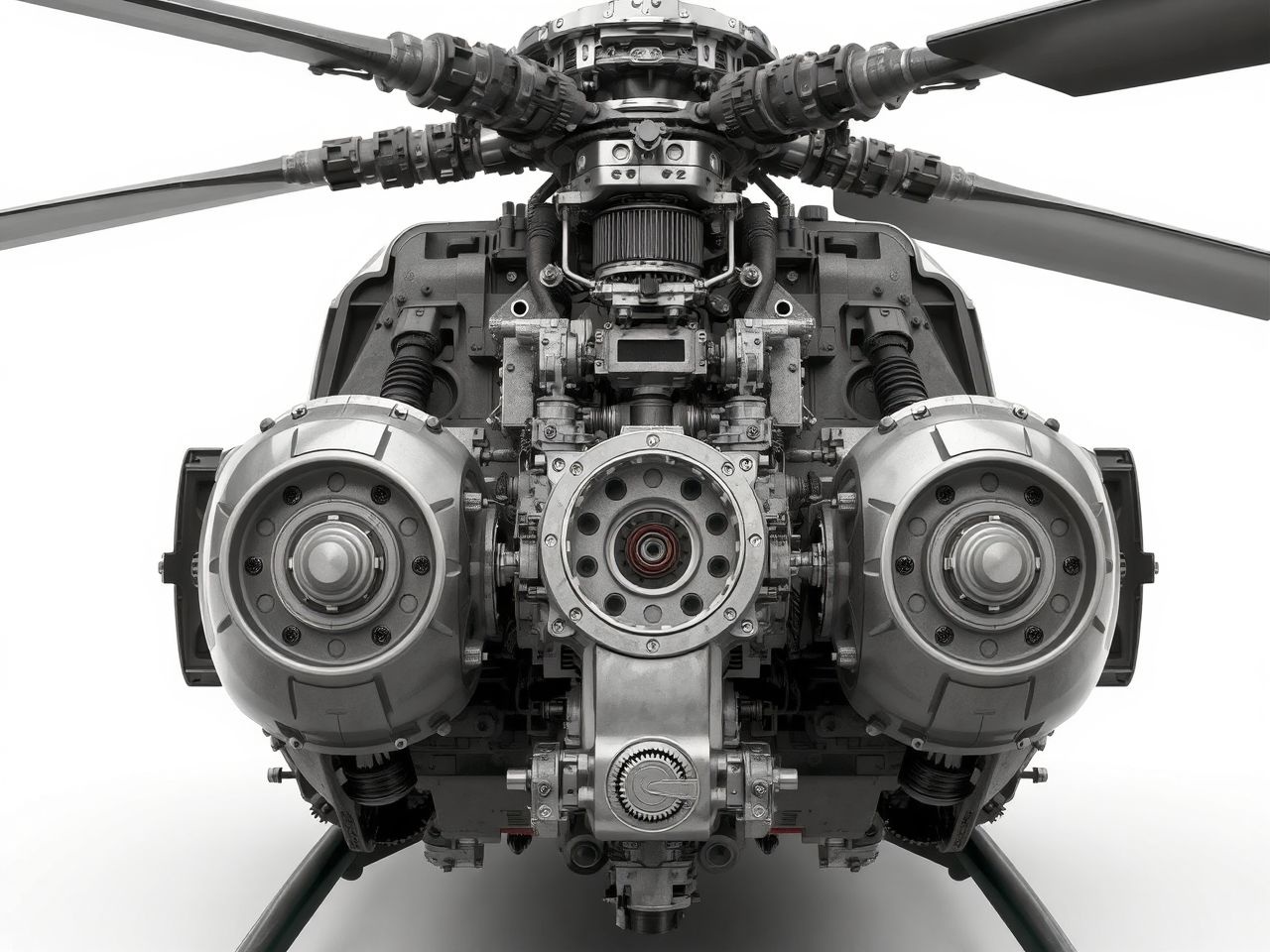

A helikopterek rendkívüli teljesítményigénye miatt speciális hajtóművekre van szükség, amelyek képesek nagy teljesítményt leadni viszonylag kis tömeg mellett. A legtöbb modern helikoptert turboshaft hajtóművek hajtják. Ezek gázturbinás motorok, amelyek a gázsugár helyett egy tengelyt hajtanak meg, ez a tengely pedig a főrotort és a farokrotort mozgatja egy komplex erőátviteli rendszeren keresztül.
A turboshaft hajtóművek működése hasonló a sugárhajtóművekéhez: a beáramló levegőt sűrítik, üzemanyaggal keverik, elégetik, majd a forró, táguló gázok egy turbinát hajtanak meg. A turbina egy része a kompresszort hajtja, a fennmaradó energia pedig a hajtóműtengelyen keresztül jut el a reduktorhoz, majd a rotorokhoz. A turboshaft hajtóművek előnyei közé tartozik a nagy teljesítmény/tömeg arány, a viszonylag alacsony vibráció, a megbízhatóság és a széles üzemanyag-választék. Kisebb helikopterekben, különösen a régebbi típusokban, még előfordulnak dugattyús motorok is, de ezek teljesítménykorlátai miatt a nagyobb és modernebb gépekben a turboshaft technológia dominál.
Az erőátviteli rendszer kulcsfontosságú eleme a fő reduktor (main gearbox). Ez a szerkezet felelős a hajtómű nagy fordulatszámának csökkentéséért egy olyan szintre, ami megfelelő a főrotor számára, és egyben elosztja a teljesítményt a főrotor és a farokrotor között. A fő reduktor egy rendkívül összetett és precízen megmunkált alkatrész, amelynek feladata, hogy a hajtómű által leadott hatalmas nyomatékot megbízhatóan és hatékonyan továbbítsa. Mivel a reduktorban nagy erők hatnak és súrlódás keletkezik, folyamatos kenésre és hűtésre van szüksége.
A hajtómű és a reduktor közötti kapcsolatot egy tengelykapcsoló biztosítja, amely lehetővé teszi a hajtómű beindítását anélkül, hogy a rotorok azonnal forogni kezdenének. Emellett a legtöbb helikopter rendelkezik egy szabadonfutó tengelykapcsolóval is. Ez a szerkezet létfontosságú biztonsági elem, amely lehetővé teszi a rotorok szabad forgását abban az esetben, ha a hajtómű meghibásodik. Ezáltal a helikopter pilótája képes autórotációval biztonságosan leszállni, kihasználva a rotorlapátok tehetetlenségét és a levegő áramlását a felhajtóerő generálásához.
A farokrotorhoz a teljesítményt egy hosszú hajtótengely és egy farokreduktor továbbítja. A farokreduktor hasonlóan működik a fő reduktorhoz, csökkentve a fordulatszámot a farokrotor számára optimális szintre, és gyakran irányt is változtat a hajtásnak. Az egész erőátviteli rendszer rendkívül strapabíró anyagokból készül, és szigorú karbantartási előírások vonatkoznak rá, mivel meghibásodása katasztrofális következményekkel járhat.
A vezérlőrendszer elemei és működése
A helikopter irányítása négy alapvető vezérlőn keresztül történik, amelyek mindegyike egy-egy specifikus mozgásért felelős, de egymással szorosan összefüggve működnek. Ezek a kollektív botkormány (collective stick), a ciklikus botkormány (cyclic stick), a lábpedálok (anti-torque pedals) és a gázkar (throttle), bár utóbbi a modern turboshaft hajtóművekkel szerelt helikopterekben gyakran automatizált.
A kollektív botkormány a pilóta bal oldalán található, és a helikopter függőleges mozgását szabályozza. Felfelé húzva az összes főrotor lapát állásszögét egyidejűleg növeli (kollektív dőlésszög-állítás), ami növeli a felhajtóerőt és a helikopter emelkedését eredményezi. Lefelé tolva a lapátok állásszöge csökken, ami a felhajtóerő csökkenését és a helikopter süllyedését okozza. A kollektív botkormányon gyakran található a gázkar is, amely a hajtómű teljesítményét szabályozza, biztosítva a rotor állandó fordulatszámát, függetlenül a kollektív dőlésszög változásától.
A ciklikus botkormány a pilóta lábai között helyezkedik el, és a helikopter vízszintes mozgását, azaz az előre-, hátra- és oldalirányú mozgását szabályozza. A botkormány előre tolásával a rotor tárcsa előre billen, és a helikopter előre mozdul. Hátra húzva a rotor tárcsa hátra billen, és a helikopter hátra mozdul. Oldalra döntve a helikopter oldalra mozog. Ez úgy történik, hogy a ciklikus botkormány a főrotor lapátjainak állásszögét ciklikusan, azaz a rotor forgása során változtatja, a rotor tárcsa kívánt irányba billentésével. Ez a legfinomabb és leginkább érzékeny vezérlő, amely a helikopter irányának és sebességének precíz szabályozásáért felelős.
A lábpedálok a pilóta lábai alatt helyezkednek el, és a helikopter függőleges tengely körüli elfordulását (yaw) szabályozzák a farokrotor tolóerejének módosításával. A bal pedál lenyomásával a helikopter orra balra, a jobb pedál lenyomásával jobbra fordul. A pedálok használata különösen fontos lebegés közben, amikor a ciklikus botkormány nem képes önmagában elegendő irányítást biztosítani a yaw-mozgás felett, valamint előrehaladó repülés során a koordinált fordulók végrehajtásához.
A modern helikopterekben a gázkar (vagy fordulatszám-szabályozó) szerepe nagyrészt automatizált. A pilóta egyszer beállítja a kívánt rotor fordulatszámot, és a rendszer (governor) automatikusan szabályozza a hajtómű teljesítményét, hogy a rotor fordulatszáma állandó maradjon, függetlenül a kollektív botkormány állásától és a terheléstől. Ez nagyban leegyszerűsíti a pilóta munkáját, lehetővé téve számára, hogy a repülés egyéb aspektusaira koncentráljon. Régebbi típusokban a pilótának manuálisan kellett összehangolnia a kollektív és a gázkar mozgását, ami jelentős gyakorlatot igényelt.
A hidraulikus rendszer jelentősége
A helikopterek vezérlőrendszere rendkívül nagy erőket igényel a rotorlapátok állásszögének megváltoztatásához, különösen nagy sebességnél és nagy terhelésnél. A pilóta fizikai ereje önmagában nem lenne elegendő ezen erők legyőzésére. Itt jön képbe a hidraulikus rendszer, amely alapvető fontosságú a modern helikopterek irányíthatósága szempontjából. A hidraulika rendszer hidraulikus folyadék nyomását használja fel a vezérlőfelületek mozgatásához, jelentősen csökkentve a pilóta által kifejtendő erőt.
A hidraulikus rendszer fő elemei a szivattyúk, amelyek nyomás alá helyezik a hidraulikus folyadékot, a szelepek, amelyek irányítják a folyadék áramlását, és a munkahengerek (aktuátorok), amelyek a folyadék nyomását mechanikai mozgássá alakítják át. A helikopterek esetében ezek a munkahengerek közvetlenül a lapátok dőlésszögét szabályozó rudazatokhoz csatlakoznak, vagy a swashplate (billenőlemez) mozgatásával közvetve befolyásolják a lapátok állásszögét.
A pilóta a kollektív és ciklikus botkormány, valamint a pedálok mozgatásával jeleket küld a hidraulikus rendszernek. Ezek a jelek vezérlik a szelepeket, amelyek a megfelelő munkahengerekhez irányítják a nyomás alatt lévő hidraulikus folyadékot. A munkahengerek ezután elmozdítják a vezérlőrudazatokat, amelyek a lapátok állásszögének változását okozzák. Ez a rendszer lehetővé teszi a pilóta számára, hogy minimális erőfeszítéssel, de rendkívül precízen irányítsa a helikoptert, még nagy sebességnél és erőteljes manőverek során is.
A hidraulikus rendszer megbízhatósága létfontosságú. Ezért a legtöbb helikopter redundáns hidraulikus rendszerekkel van felszerelve, ami azt jelenti, hogy több, egymástól független hidraulikus kör biztosítja a vezérlést. Ha az egyik rendszer meghibásodik, a másik átveszi a feladatot, biztosítva az irányíthatóságot. Bizonyos típusoknál még egy segéd hidraulikus rendszer is rendelkezésre áll, vagy mechanikus “vészhelyzeti” vezérlési lehetőség arra az esetre, ha minden hidraulika rendszer meghibásodna. A hidraulikus rendszer meghibásodása rendkívül veszélyes, mivel a vezérlőerők hirtelen megnőnek, és a helikopter irányíthatatlanná válhat, ezért a rendszerek folyamatos ellenőrzése és karbantartása elengedhetetlen.
A repülés fázisai és az irányítás finomságai
A helikopterek egyedülálló képessége, hogy a repülés számos fázisában képesek precízen mozogni, a komplex vezérlőrendszer és a pilóta ügyességének köszönhető. Nézzük meg részletesebben a különböző repülési fázisokat és azok irányítását.
Függőleges emelkedés és süllyedés (kollektív botkormány)
A helikopterek legjellemzőbb mozgása a függőleges emelkedés és süllyedés. Ennek irányításáért elsősorban a kollektív botkormány felel. Amikor a pilóta felemeli a kollektív botkormányt, az összes főrotor lapát állásszöge egyidejűleg növekszik. Ezáltal a rotor tárcsa által generált felhajtóerő megnő. Ha a felhajtóerő meghaladja a helikopter súlyát, a helikopter felemelkedik. Ezzel párhuzamosan a hajtómű teljesítményét is növelni kell, hogy a rotor fordulatszáma állandó maradjon, és kompenzálni kell a megnövekedett nyomatékot a lábpedálokkal.
Süllyedéskor a pilóta lefelé tolja a kollektív botkormányt, csökkentve a lapátok állásszögét és a generált felhajtóerőt. Ha a felhajtóerő a súly alá csökken, a helikopter süllyedni kezd. Ekkor a hajtómű teljesítményét is csökkenteni kell, és a farokrotor nyomatékát is újra be kell állítani a lábpedálokkal. A precíz függőleges mozgás kulcsa a kollektív botkormány és a lábpedálok összehangolt használata, valamint a hajtómű teljesítményének finom szabályozása.
Lebegés (hover)
A lebegés az egyik leginkább energiaigényes és legnehezebben elsajátítható repülési fázis. Lebegés közben a felhajtóerő pontosan megegyezik a helikopter súlyával, és a tolóerő nulla. A helikopter a levegőben egy helyben áll. Ehhez a pilótának folyamatosan korrigálnia kell a helikopter pozícióját a ciklikus botkormány, a magasságát a kollektív botkormány, és az irányát a lábpedálok segítségével. A lebegés során a pilóta folyamatosan kis mozgásokat végez mindhárom vezérlővel, hogy ellensúlyozza a szél, a légörvények és a rotorlapátok dinamikájának hatásait. Ez egy állandó “zsonglőrködés” a vezérlők között, ami nagy koncentrációt és gyakorlatot igényel.
Előre- és hátramenet, oldalirányú mozgás (ciklikus botkormány)
A helikopter előre-, hátra- és oldalirányú mozgását a ciklikus botkormány irányítja. Amikor a pilóta a ciklikus botkormányt előre tolja, a főrotor tárcsa előre billen. Ez azt jelenti, hogy a rotorlapátok állásszöge úgy változik ciklikusan, hogy a rotor tárcsa hátsó részén nagyobb felhajtóerő keletkezik, mint az első részén. Ennek eredményeként a teljes felhajtóerő vektora előre billen, és egy vízszintes komponense, azaz tolóerő keletkezik, ami előre húzza a helikoptert.
Hátramenet esetén a ciklikus botkormányt hátra húzzák, a rotor tárcsa hátra billen, és a helikopter hátrafelé mozog. Hasonlóképpen, oldalirányú mozgás (sideways flight) esetén a ciklikus botkormányt oldalra döntik, a rotor tárcsa is oldalra billen, és a helikopter a kívánt irányba mozog. Fontos megjegyezni, hogy előrehaladó repülés során a farokrotornak is nagyobb tolóerőt kell generálnia, mint lebegés közben, mivel a törzs aerodinamikai felületei is hozzájárulnak a nyomaték kompenzációjához, és a légáramlás hatására a farokrotor hatékonysága is változik.
Fordulás (pedálok és ciklikus botkormány)
A helikopter fordulását a lábpedálok és a ciklikus botkormány összehangolt használatával hajtják végre. Lebegés közben a lábpedálok a helikopter orrának irányát változtatják meg a farokrotor tolóerejének szabályozásával. Előrehaladó repülés során azonban a forduló végrehajtásához a helikoptert is meg kell dönteni, hasonlóan egy merevszárnyú repülőgéphez. Ezt a ciklikus botkormány oldalra döntésével érik el, ami a rotor tárcsát is oldalra billenti, és a felhajtóerő egy részét vízszintes irányba tereli, létrehozva a forduláshoz szükséges centripetális erőt.
A forduló közben a lábpedálokkal korrigálni kell a nyomatékot és az esetleges csúszást vagy sodródást. A koordinált forduló az, amikor a helikopter úgy fordul, hogy nem csúszik kifelé és nem sodródik befelé. Ez a ciklikus botkormány és a lábpedálok finom összehangolását igényli. A forduló során a kollektív botkormányt is kissé meg kell emelni, mivel a felhajtóerő egy része a forduláshoz használódik fel, és a magasság megtartásához nagyobb felhajtóerőre van szükség.
Autórotáció (vészhelyzeti eljárás)
Az autórotáció egy kritikus vészhelyzeti eljárás, amelyet a helikopter pilótái alkalmaznak hajtóműhiba esetén. Amikor a hajtómű leáll, a főrotor már nem kap meghajtást. Ekkor a pilóta azonnal leengedi a kollektív botkormányt, csökkentve a lapátok állásszögét minimálisra. Ezáltal a rotorlapátokon keresztül áramló levegő, ahogy a helikopter süllyed, forgatni kezdi a rotort (hasonlóan egy szélmalomhoz). Ez a jelenség a felhajtóerőt generálja, amely lehetővé teszi a helikopter számára, hogy ellenőrzötten süllyedjen és biztonságosan landoljon, még hajtómű nélkül is.
Az autórotáció során a pilóta a ciklikus botkormányt és a pedálokat használja a helikopter irányításához. A leszállás előtt, egy bizonyos magasságban, a pilóta megnöveli a kollektív dőlésszöget, felhasználva a rotorban tárolt mozgási energiát, hogy “felpuffassza” a helikoptert és lassítsa a függőleges süllyedést, így egy viszonylag puha landolást hajt végre. Az autórotáció egy rendkívül komplex és precíz manőver, amely nagy gyakorlatot és hidegvért igényel. Ez a képesség azonban a helikopterek egyik legfontosabb biztonsági jellemzője.
A giroszkopikus precesszió hatása a rotorra
A helikopterek irányításának megértéséhez elengedhetetlen a giroszkopikus precesszió fogalmának ismerete. Ez egy olyan fizikai jelenség, amely minden forgó testre hat, és a helikopter rotorrendszere sem kivétel. Lényegében azt jelenti, hogy ha egy forgó testre erőt fejtünk ki, akkor az eredeti erőhatásra merőlegesen, a forgás irányában 90 fokkal eltolva jelentkezik a válaszreakció.
A helikopter rotorjának lapátjai hatalmas giroszkópként viselkednek. Amikor a pilóta a ciklikus botkormányt előre tolja, a vezérlőrendszer nem közvetlenül az elől lévő lapátok állásszögét változtatja meg, hanem azokat a lapátokat befolyásolja, amelyek a rotor tárcsa oldalán, a repülési irányhoz képest 90 fokkal eltolva helyezkednek el. Például, ha a rotor az óramutató járásával ellentétesen forog, és a pilóta előre akarja dönteni a rotor tárcsát, akkor a vezérlőrendszer úgy növeli a lapátok állásszögét a rotor bal oldalán, és csökkenti a jobb oldalán, hogy a lapátok az első pozícióban reagáljanak a kívánt módon.
Ez a 90 fokos eltolódás alapvető fontosságú a helikopter irányíthatósága szempontjából, és a vezérlőrendszer tervezésekor figyelembe veszik. A pilóta mozdulatait a vezérlőrudazatok és a swashplate (billenőlemez) úgy alakítják át, hogy a giroszkopikus precesszió hatását kihasználva a kívánt irányba billenjen a rotor tárcsa. Enélkül a jelenség nélkül a helikopter irányítása rendkívül nehézkes lenne, mivel a pilóta mozdulatai nem a várt eredménnyel járnának.
A giroszkopikus precesszió nem csak az irányításban játszik szerepet, hanem a rotorrendszer dinamikus stabilitásában is. A gyorsan forgó rotor önmagában is stabilizáló hatással bír, ellenáll a külső behatásoknak, de a precesszió miatt a külső erők hatására a rotor nem azonnal billen el az erő irányában, hanem 90 fokkal eltolva reagál. Ez a jelenség a helikopter repülési jellemzőinek megértéséhez és a pilóta képzéséhez is elengedhetetlen.
Rezonancia és vibráció – A helikoptertervezés kihívásai
A helikopterek tervezése és üzemeltetése során az egyik legnagyobb kihívást a rezonancia és a vibráció jelensége jelenti. A forgó lapátok, a hajtóművek, a reduktorok és a számos mozgó alkatrész mind vibrációt generálnak, amely, ha nem kezelik megfelelően, rendkívül káros lehet a szerkezetre, rontja a komfortot és akár súlyos balesetekhez is vezethet.
A vibráció a helikopter minden részén fellép, de különösen intenzív a főrotor és a hajtómű környékén. A rotorlapátok aszimmetrikus áramlása, a lapátcsapás és az előre-hátra mozgás, valamint a főrotor és a farokrotor forgási frekvenciái mind hozzájárulnak a vibráció kialakulásához. A vibráció nemcsak a szerkezeti integritást veszélyezteti az alkatrészek kifáradása révén, hanem a pilóta és az utasok komfortérzetét is jelentősen rontja, csökkenti a műszerek olvashatóságát és a pilóta teljesítőképességét.
A rezonancia akkor lép fel, amikor egy alkatrész saját frekvenciája megegyezik egy külső erőforrás által generált frekvenciával. Ebben az esetben a vibráció amplitúdója drámaian megnőhet, ami katasztrofális szerkezeti károsodáshoz vezethet. Különösen veszélyes a talajrezonancia, amely akkor jelentkezhet, ha a helikopter a talajon álló helyzetben (vagy gurulás közben) rezonanciába kerül a rotor és a futómű lengési frekvenciáival. Ez a jelenség gyorsan súlyosbodhat, és a helikopter ellenőrizetlenül rázkódni kezdhet, ami a szerkezet széteséséhez vezethet. A pilótáknak szigorú eljárásokat kell követniük a talajrezonancia elkerülésére és kezelésére.
A mérnökök számos módszert alkalmaznak a vibráció és a rezonancia csökkentésére. Ezek közé tartoznak a rezgéscsillapító rendszerek, amelyek speciális lengéscsillapítókat és rugókat használnak a vibráció elnyelésére és eloszlatására. A rotorlapátok gondos kiegyensúlyozása és a lapátcsapás kompenzálása is kulcsfontosságú. A modern helikopterekben aktív vibrációcsökkentő rendszereket is alkalmaznak, amelyek szenzorok segítségével érzékelik a vibrációt, és ellentétes fázisú rezgéseket generálnak annak semlegesítésére. Az anyagválasztás, a szerkezeti merevség és a dinamikus alkatrészek precíziós gyártása mind hozzájárul a biztonságos és komfortos repüléshez.
Különleges rotorrendszerek és alternatív megoldások
Bár a legtöbb helikopter a hagyományos egy főrotor/egy farokrotor konfigurációt használja, számos alternatív rotorrendszer létezik, amelyek a különböző alkalmazási területek és tervezési célok miatt jöttek létre. Ezek a rendszerek mind a nyomaték kompenzációjára és/vagy a stabilitás növelésére törekszenek, de eltérő mechanizmusokkal.
Tandem rotoros helikopterek
A tandem rotoros helikopterek két nagy főrotorral rendelkeznek, amelyek egymás mögött helyezkednek el a törzs hosszanti tengelye mentén, és ellentétes irányban forognak. Ez a konfiguráció kiküszöböli a farokrotor szükségességét, mivel az egyik rotor nyomatékát a másik rotor nyomatéka kiegyenlíti. Előnyük a nagyobb emelőkapacitás és a tágasabb belső tér, mivel nincs szükség hosszú farokgerendára és farokrotorra. Hátrányuk a nagyobb mechanikai komplexitás és a magasabb légellenállás. A legismertebb példa erre a CH-47 Chinook.
Koaxiális rotoros helikopterek
A koaxiális rotoros helikopterek két főrotorral rendelkeznek, amelyek egyetlen tengelyen, egymás felett helyezkednek el, és ellentétes irányban forognak. Ez a kialakítás szintén szükségtelenné teszi a farokrotort, mivel a nyomatékhatások kiegyenlítik egymást. Előnyük a kompakt méret és a kiváló manőverezőképesség, különösen lebegés közben. Hátrányuk a rotorok közötti komplex mechanikai kapcsolat és a potenciálisan nagyobb vibráció. A Kamov helikopterek híresek erről a kialakításról.
Intermeshing rotoros helikopterek (Flettner rendszer)
Az intermeshing rotoros helikopterek két főrotorral rendelkeznek, amelyek egymáshoz képest kis szögben, de egymásba fonódva forognak, mint két fogaskerék. Ezek a rotorok szintén ellentétes irányban forognak, így a nyomatékhatások kiegyenlítik egymást. Ez a kialakítás rendkívül hatékony, és lehetővé teszi a kompakt méretet. A legismertebb példa a Kaman K-MAX, amelyet teheremelésre használnak.
Fenestron és NOTAR rendszerek
Ahogy korábban említettük, a Fenestron egy burkolt farokrotor, amely csökkenti a zajt és növeli a biztonságot a hagyományos farokrotorhoz képest. A NOTAR (No Tail Rotor) rendszer pedig a főrotor által generált levegőáramot használja fel a nyomaték kompenzálására, fúvókákon keresztül irányított levegőárammal. Ezek a rendszerek a hagyományos egyfőrotor-konfigurációhoz tartoznak, de a farokrotor alternatívái.
Ezek a különleges rotorrendszerek mind a helikopterek képességeinek és alkalmazási területeinek bővítését szolgálják, optimalizálva a teljesítményt, a biztonságot vagy a speciális feladatokra való alkalmasságot. Mindegyik kialakításnak megvannak a maga előnyei és hátrányai a mechanikai komplexitás, a zajszint, a hatékonyság és a manőverezőképesség szempontjából.
A helikopterek alkalmazási területei
A helikopterek egyedülálló képességeik miatt rendkívül sokoldalú légi járművek, amelyek a modern társadalom számos területén nélkülözhetetlen szerepet töltenek be. A vertikális fel- és leszállás, a lebegés, valamint a precíz manőverezőképesség olyan előnyöket biztosít számukra, amelyeket más légi járművek nem képesek nyújtani.
Az egyik legfontosabb alkalmazási terület a mentés és sürgősségi ellátás. A helikopterek képesek elérni olyan nehezen megközelíthető helyeket, mint a hegyvidékek, erdők, vagy árvíz sújtotta területek, ahová földi járművek vagy merevszárnyú repülőgépek nem juthatnak el. A légi mentőhelikopterek gyorsan szállíthatnak orvosi csapatokat és felszereléseket a helyszínre, és súlyos sérülteket evakuálhatnak a legközelebbi kórházba, gyakran életmentő időt nyerve. A rendőrség és a tűzoltóság is széles körben alkalmazza őket felderítésre, üldözésre és oltási munkák támogatására.
A személyszállítás területén is kulcsfontosságúak. VIP-személyek, üzletemberek gyakran használják őket gyors és hatékony utazásra, elkerülve a földi forgalmi dugókat. A helikopteres taxik és charterjáratok lehetővé teszik a közvetlen eljutást repülőterekről városközpontokba vagy távoli helyszínekre. Az offshore olaj- és gázkitermelésben a helikopterek szállítják a dolgozókat és az ellátmányt a tengeri fúrótornyokra, biztosítva a folyamatos működést.
A katonai alkalmazások területén a helikopterek szerepe vitathatatlan. Szállítóhelikopterek csapatokat és felszereléseket juttatnak el a harctérre, harci helikopterek (mint az Apache vagy a Mi-24) földi célpontok elleni támadásokat hajtanak végre, felderítő helikopterek információszerzésre szolgálnak, míg a tengeralattjáró-elhárító helikopterek a haditengerészeti műveletek elengedhetetlen részét képezik. A katonai helikopterek rendkívül robusztusak, páncélozottak és fejlett fegyverrendszerekkel vannak felszerelve.
A mezőgazdaságban a helikopterek permetezésre, vetésre és egyéb agrárfeladatokra használhatók, különösen nagy területeken vagy nehezen megközelíthető terepen. Az építőiparban nehéz terhek emelésére és mozgatására alkalmasak, például távoli hegyvidéki területeken építkezéseknél vagy magas épületek tetején végzett munkáknál. A filmes és televíziós iparban légi felvételek készítésére, a turizmusban pedig városnéző túrákra és extrém sportokhoz (pl. helisí) alkalmazzák őket.
Végül, de nem utolsósorban, a kutatás és fejlesztés területén is fontos szerepet töltenek be, különösen a légköri tudományok, a geológia és a környezetvédelem területén. A helikopterek rugalmassága és képessége, hogy precízen pozícionálják magukat a levegőben, ideális platformmá teszi őket tudományos műszerek és érzékelők számára.
A jövő helikoptertechnológiái
A helikoptertechnológia folyamatosan fejlődik, és a jövőben számos innováció várható, amelyek még hatékonyabbá, biztonságosabbá és környezetbarátabbá teszik ezeket a légi járműveket. A kutatók és mérnökök számos területen dolgoznak a fejlesztéseken, a hajtóművektől kezdve az aerodinamikán át az autonóm rendszerekig.
Az egyik legfontosabb fejlesztési irány az elektromos és hibrid hajtásláncok bevezetése. Az elektromos helikopterek csendesebbek, környezetbarátabbak és potenciálisan alacsonyabb üzemeltetési költségekkel rendelkeznek. Bár az akkumulátorok energiasűrűsége még korlátot szab a hatótávolságnak és a teherbírásnak, a hibrid rendszerek, amelyek belső égésű motorokat és elektromos motorokat kombinálnak, már ma is ígéretes megoldásokat kínálnak. Ezek a rendszerek csökkenthetik az üzemanyag-fogyasztást és a károsanyag-kibocsátást, miközben fenntartják a szükséges teljesítményt.
Az aerodinamikai fejlesztések is kulcsfontosságúak. Az aktív lapátvezérlő rendszerek, amelyek valós időben képesek módosítani a lapátok formáját és dőlésszögét, jelentősen csökkenthetik a zajt és a vibrációt, miközben növelik a hatékonyságot. Az áramvonalasabb törzsformák, a fejlettebb rotorprofilok és a légellenállás csökkentésére irányuló egyéb megoldások mind hozzájárulnak a jobb teljesítményhez és az alacsonyabb üzemanyag-fogyasztáshoz.
Az autonóm repülési rendszerek fejlesztése is nagy hangsúlyt kap. A pilóta nélküli helikopterek (UAV-k) már ma is széles körben alkalmazhatók felderítésre, megfigyelésre és teheremelésre veszélyes környezetben. A jövőben az autonóm technológia lehetővé teheti a személyszállító helikopterek önálló működését is, ami forradalmasíthatja a városi légi mobilitást (Urban Air Mobility – UAM). Ehhez azonban még számos technológiai és szabályozási kihívást kell leküzdeni, különösen a biztonság és a légtér-menedzsment terén.
A fejlett anyagok, mint a kompozitok és az intelligens anyagok, lehetővé teszik a könnyebb, erősebb és tartósabb szerkezetek építését. Ezek az anyagok csökkenthetik a helikopter súlyát, növelhetik a teherbíró képességét és ellenállóbbá tehetik a fáradással és a korrózióval szemben. A digitális technológiák, mint az avionika, a szenzorok és a mesterséges intelligencia, javítják a pilóta helyzetfelismerő képességét, automatizálják a rutinfeladatokat és növelik a biztonságot.
Végül, a konvertiplánok és más hibrid repülőgépek, amelyek a helikopterek függőleges fel- és leszállási képességét a merevszárnyú repülőgépek sebességével és hatótávolságával ötvözik, szintén a jövő ígéretes technológiái közé tartoznak. Ezek a gépek képesek a rotorjaikat elforgatni, hogy a függőleges felszállás után előrehaladó repülésben propellerekként működjenek. Az ilyen típusú járművek, mint a V-22 Osprey, már ma is szolgálatban vannak, és a jövőben várhatóan tovább fejlődnek majd.
Biztonság és karbantartás – A repülés alapkövei
A helikopterek rendkívül összetett gépek, amelyek biztonságos üzemeltetése szigorú előírásokat és folyamatos odafigyelést igényel. A biztonság a repülés minden aspektusában a legfontosabb prioritás, a tervezéstől kezdve a gyártáson át az üzemeltetésig és a karbantartásig. A helikopterbalesetek gyakran katasztrofális következményekkel járnak, ezért a megelőzés kulcsfontosságú.
A helikopterek tervezésekor a biztonsági szempontok kiemelt szerepet kapnak. A redundáns rendszerek (több hajtómű, több hidraulikus rendszer, több elektromos rendszer) beépítése, a hajtóműhiba esetén alkalmazható autórotációs képesség, valamint a szerkezeti integritás és a fáradásállóság biztosítása mind a biztonságot szolgálja. A modern helikopterekben fejlett avionikai rendszerek, navigációs segédletek és vészhelyzeti figyelmeztető rendszerek segítik a pilótát a biztonságos repülésben.
A karbantartás a helikopterek biztonságos üzemeltetésének gerincét képezi. A helikopterek számos mozgó alkatrészt tartalmaznak, amelyek folyamatosan nagy terhelésnek és igénybevételnek vannak kitéve. Ezért szigorú karbantartási ütemterveket kell betartani, amelyek rendszeres ellenőrzéseket, alkatrészcseréket és javításokat írnak elő. A karbantartási technikusoknak magasan képzettnek és tapasztaltnak kell lenniük, és szigorú szabványok szerint kell dolgozniuk. A legkisebb hiba vagy hanyagság is súlyos következményekkel járhat.
A főrotor lapátjainak, a hajtóműveknek, a reduktoroknak, az erőátviteli rendszereknek és a vezérlőfelületeknek a rendszeres ellenőrzése elengedhetetlen. A repülés előtti és utáni ellenőrzések (pre-flight és post-flight check) során a pilóta és a technikusok alaposan átvizsgálják a helikoptert, hogy nincsenek-e látható sérülések, szivárgások vagy rendellenességek. Emellett periodikus, mélyrehatóbb karbantartási ciklusokat is végeznek, amelyek során bizonyos alkatrészeket meghatározott üzemóra után cserélnek, függetlenül azok látszólagos állapotától.
A pilótaképzés is kulcsfontosságú a biztonság szempontjából. A helikopterpilótáknak rendkívül alapos és szigorú képzésen kell átesniük, amely nemcsak a gép kezelését, hanem a vészhelyzeti eljárásokat, az időjárási viszonyok értelmezését, a navigációt és a repülési szabályok betartását is magában foglalja. A folyamatos továbbképzés és a szimulátoros gyakorlatok hozzájárulnak a pilóták képességeinek fenntartásához és fejlesztéséhez, biztosítva, hogy minden helyzetben képesek legyenek megfelelően reagálni.
A helikopterek rendkívüli képességeikkel a modern technológia csúcsát képviselik, és a fizika törvényeinek bravúros kihasználásával teszik lehetővé a vertikális repülést és a páratlan manőverezőképességet. Az aerodinamika, a mechanika és az irányítástechnika komplex összefonódása hozza létre ezt a lenyűgöző szerkezetet, amely a jövőben is kulcsszerepet fog játszani az emberiség életében.
