A Haldex kuplung titkai – Hogyan működik az intelligens összkerékhajtás?

A modern autózás egyik legizgalmasabb és leginkább félreértett technológiai vívmánya az intelligens összkerékhajtás, melynek élvonalában a Haldex kuplung áll. Ez a rendszer nem csupán egy egyszerű erőelosztó mechanizmus; sokkal inkább egy kifinomult, adaptív megoldás, amely a pillanatnyi tapadási viszonyokhoz és a vezető igényeihez igazodva képes optimalizálni a jármű útfekvését és dinamikáját.

A Haldex technológia forradalmasította az összkerékhajtás (AWD) működését, különösen a keresztben elhelyezett motorral szerelt, alapvetően elsőkerék-hajtású platformokon. Ezzel lehetővé tette, hogy a gyártók a kényelmesebb és gazdaságosabb elsőkerék-hajtás előnyeit ötvözzék a négykerék-hajtás nyújtotta biztonsággal és tapadással, anélkül, hogy jelentős kompromisszumokat kellene kötniük a tömeg vagy a fogyasztás terén.

Az idők során a Haldex kuplung számos generáción keresztül fejlődött, egyre gyorsabbá, intelligensebbé és megbízhatóbbá válva. Ez a fejlődés tette lehetővé, hogy ma már a kompakt városi autóktól kezdve a prémium SUV-okon át a sportos modellekig számos járműben találkozhatunk ezzel a fejlett rendszerrel, amely észrevétlenül gondoskodik a maximális tapadásról és menetstabilitásról.

Miért volt szükség a Haldex kuplungra? Az összkerékhajtás kihívásai

Az összkerékhajtás gondolata messzire nyúlik vissza az autózás történetében, és alapvető célja mindig is a jármű mozgásképességének növelése volt, különösen nehéz terepen vagy csúszós útviszonyok között. A korai rendszerek azonban gyakran kompromisszumokkal jártak.

A hagyományos, mechanikus összkerékhajtások, mint például a Torsen differenciálművek vagy a viszkózus kuplungok, gyakran nehezek, bonyolultak voltak, és állandóan hajtottak minden kereket. Ez növelte a fogyasztást, a mechanikai veszteségeket, és bizonyos esetekben korlátozta a jármű manőverezhetőségét, különösen szűk kanyarokban, ahol a kerekek eltérő úthosszt tesznek meg.

A részlegesen kapcsolható összkerékhajtások megoldották a fogyasztás problémáját, de a vezetőnek kellett manuálisan beavatkoznia, és a rendszer csak bizonyos sebesség alatt volt használható. Ez nem nyújtott azonnali segítséget váratlan tapadásvesztés esetén.

A modern autógyártásban egyre nagyobb igény mutatkozott egy olyan rendszerre, amely a motor keresztirányú elhelyezése mellett is képes hatékonyan és automatikusan elosztani a nyomatékot az első és hátsó tengely között. Ez különösen fontos volt az elsőkerék-hajtású platformokon alapuló modelleknél, ahol a hátsó tengelyhez való erőátvitel egy kiegészítő, intelligens megoldást igényelt.

A Haldex kuplung pontosan erre a kihívásra adta meg a választ. Egy olyan rendszer fejlesztését célozta meg, amely szükség esetén azonnal bekapcsolódik, anélkül, hogy a vezetőnek bármit is tennie kellene, és képes finoman szabályozni a hátsó tengelyre jutó nyomaték mennyiségét.

„A Haldex kuplung egy hidraulikusan vezérelt, elektronikusan szabályozott lamellás tengelykapcsoló, melynek fő feladata a nyomaték szükség szerinti eljuttatása a hátsó tengelyre.”

Ez a koncepció alapjaiban változtatta meg az összkerékhajtásról alkotott képet, és széles körben elterjedt a személyautókban, crossoverekben és SUV-okban, ahol a mindennapi használat során a gazdaságosság és a kényelem, de szükség esetén a biztonság és a tapadás is kiemelten fontos.

A Haldex kuplung alapjai: hogyan működik a rendszer?

A Haldex kuplung egy rendkívül komplex, mégis zseniálisan egyszerű elven működő erőátviteli egység. Lényegében egy többtárcsás, hidraulikusan működtetett tengelykapcsoló, amelyet egy elektronikus vezérlőegység (ECU) irányít. A rendszer a sebességváltó és a hátsó differenciálmű közé van beépítve, általában a hátsó tengely közelében.

Alapállapotban, normál körülmények között az első kerekek hajtják a járművet. Amikor azonban a rendszer tapadásvesztést észlel az első tengelyen, vagy a vezető dinamikusabb haladást igényel, a Haldex kuplung azonnal beavatkozik, és nyomatékot juttat a hátsó tengelyre.

A működés kulcsa a hidraulikus nyomás és a lamellás kuplung. A Haldex rendszer tartalmaz egy elektromos szivattyút, amely olajnyomást épít fel. Ezt a nyomást egy vezérlő szelep szabályozza, amely a vezérlőegység utasításai alapján működik. Az olajnyomás hatására a lamellás kuplung tárcsái összenyomódnak.

Minél nagyobb az olajnyomás, annál erősebben szorulnak össze a kuplungtárcsák, és annál több nyomaték kerül átvitelre a hátsó kerekekre. Ez a folyamat rendkívül gyors és finoman szabályozható, lehetővé téve a nyomaték fokozatmentes elosztását az első és hátsó tengely között, akár 0:100-tól 100:0 arányig (bár a gyakorlatban jellemzően nem teljes az átvitel, és az első tengely mindig hajt valamennyit).

Az elektronikus vezérlés szerepe

A Haldex kuplung intelligenciáját az elektronikus vezérlőegység (ECU) adja. Ez az egység folyamatosan figyeli a jármű különböző szenzorainak adatait, mint például:

• Kerékfordulatszám (az ABS/ESP rendszertől)
• Gázpedál állás
• Kormányszög
• Fékpedál állás
• Motorteljesítmény
• Oldalgyorsulás
• Jármű sebessége

Ezekből az adatokból az ECU valós időben értékeli a tapadási viszonyokat és a vezető szándékait. Ha például az első kerekek elkezdenek kipörögni, vagy a rendszer sportos vezetési stílust érzékel, azonnal növeli a nyomást a Haldex kuplungban, és nyomatékot küld a hátsó tengelyre. Ez történhet akár már a kipörgés előtt is, prediktív módon.

A rendszer képes különbséget tenni a különböző vezetési helyzetek között is. Parkolásnál, alacsony sebességnél vagy egyenletes haladásnál az összkerékhajtás gyakran kikapcsol, vagy csak minimális nyomatékot küld hátra, ezzel optimalizálva a fogyasztást és csökkentve a hajtáslánc terhelését. Amint azonban gyorsításra, kanyarodásra vagy csúszós felületre kerül sor, a rendszer azonnal aktiválódik.

Ez a dinamikus és adaptív működés teszi a Haldex kuplungot az egyik leghatékonyabb és leginkább felhasználóbarát összkerékhajtási rendszerré, amely észrevétlenül, mégis hatékonyan növeli a jármű biztonságát és menetdinamikáját.

A Haldex generációk fejlődése: az elsőtől a legújabbig

A Haldex kuplung nem egy statikus technológia; folyamatosan fejlődött az évtizedek során, alkalmazkodva az autóipari igényekhez és a technológiai lehetőségekhez. Öt fő generációt különböztetünk meg, amelyek mindegyike jelentős előrelépést hozott a rendszer működésében, sebességében és intelligenciájában.

Első generáció (Gen 1) – A kezdetek (1998-2002)

Az első Haldex kuplung 1998-ban debütált, és azonnal áttörést jelentett. Fő alkalmazási területe a Volkswagen konszern járművei voltak, mint például az Audi A3/TT, VW Golf R32, Bora, Sharan, valamint a Skoda Octavia és a Seat Leon Cupra 4 modellek. Emellett a Volvo S70/V70 AWD és a Land Rover Freelander is használta.

A Gen 1 rendszer mechanikusan, a kardántengely fordulatszám-különbségére reagálva épített fel olajnyomást. Két olajszivattyú dolgozott: egy belső, mechanikus, amely a fordulatszám-különbségre reagált, és egy külső, elektromos, amely előfeszítette a rendszert. Ennek köszönhetően a nyomatékátvitel csak az első kerekek kipörgése után, késleltetve történt meg.

Bár forradalmi volt, a Gen 1 még nem volt teljesen prediktív, és volt egy kis reakcióideje. A rendszer alapállapotban szinte teljesen elsőkerék-hajtású volt, és csak szükség esetén kapcsolta be a hátsó tengelyt. A karbantartása is igényesebb volt, gyakori olaj- és szűrőcserével.

„A Gen 1 Haldex lerakta az alapjait egy teljesen új összkerékhajtási paradigmának, bebizonyítva, hogy az elsőkerék-hajtású platformokon is lehetséges az intelligens AWD.”

Második generáció (Gen 2) – Gyorsabb reakció (2002-2007)

A második generáció 2002-ben jelent meg, és jelentős fejlesztéseket hozott a reakcióidő és a megbízhatóság terén. A Gen 2 már egy elektronikusan vezérelt szeleppel rendelkezett, amely lehetővé tette a nyomás gyorsabb és pontosabb szabályozását.

A legfontosabb változás az volt, hogy a rendszer már a mechanikus szivattyú mellett egy külön elektromos szivattyút is használt, amely állandóan előfeszítette a rendszert. Ez azt jelentette, hogy a kuplung már a tapadásvesztés előtt, szinte azonnal képes volt reagálni, csökkentve a késleltetést. A nyomatékátvitel már nem kizárólag a fordulatszám-különbségre épült, hanem az ECU által gyűjtött adatokra is.

A Gen 2-t olyan modellekben alkalmazták, mint a VW Golf V, Passat B6, Tiguan, Audi A3/TT (8P/8J), Skoda Octavia II, Superb II, Seat Altea XL, Leon II, valamint egyes Volvo és Land Rover modellek.

Harmadik generáció (Gen 3) – Optimalizált előfeszítés (2007-2008)

A harmadik generáció egy rövid életű, de fontos átmeneti lépcső volt, főleg a Volvo bizonyos modelljeiben (pl. XC90) és a Land Rover Freelander 2-ben. Ennek a generációnak a fő célja az volt, hogy tovább optimalizálja az előfeszítést és a reakcióidőt, még hatékonyabbá téve a rendszert. A Gen 3 egy még kifinomultabb vezérlést kapott, amely jobban kihasználta az elektromos szivattyú képességeit.

Bár nem terjedt el széles körben, a Gen 3 lefektette az alapjait a negyedik generáció fejlettebb, teljesen prediktív működésének.

Negyedik generáció (Gen 4) – A prediktív hajtás (2008-2012)

A negyedik generáció 2008-ban debütált, és valóban forradalmi lépést jelentett. A Gen 4 már nem tartalmazott mechanikus szivattyút; a rendszer teljes egészében elektromos szivattyúval működött, amely állandóan fenntartott egy bizonyos olajnyomást. Ez lehetővé tette, hogy a Haldex kuplung ne csak reagáljon, hanem előre jelezze a tapadásvesztést.

Az ECU a gázpedál állásából, a kormányszögből és más adatokból már a kipörgés előtt képes volt nyomatékot küldeni a hátsó tengelyre. Például egy gyors rajtnál vagy egy dinamikus kanyarban már az indulás pillanatában, vagy a kanyarba befordulva is aktívan részt vett a hátsó tengely a hajtásban. Ez jelentősen javította a menetdinamikát, a tapadást és a biztonságot.

A Gen 4-et számos népszerű modellben alkalmazták, mint például a VW Golf VI R, Passat CC, Tiguan, Audi A3/TT (8P/8J), Q3, Skoda Yeti, Superb II, Octavia II 4×4, Seat Altea Freetrack, valamint a Volvo S60, V60, XC60, XC70, XC90 és a Land Rover Freelander 2.

Ötödik generáció (Gen 5) – Kompaktabb és hatékonyabb (2012-napjainkig)

Az ötödik generáció, amelyet 2012-ben mutattak be, a jelenleg legelterjedtebb Haldex rendszer. Fő célja a kompaktabb méret, a könnyebb súly és a továbbfejlesztett hatékonyság volt. A Gen 5-ből eltávolították az olajszűrőt, ami egyszerűsítette a szerkezetet és csökkentette a karbantartási igényeket (bár az olajcsere továbbra is kritikus).

A rendszer még gyorsabban és finomabban képes szabályozni a nyomatékelosztást, és még szorosabban integrálódott a jármű egyéb vezérlőrendszereivel (ABS, ESP, motorvezérlés). A Gen 5 még hatékonyabban dolgozik, minimalizálva a belső súrlódást, amikor nincs szükség az összkerékhajtásra, ezzel tovább csökkentve a fogyasztást.

A Gen 5-öt használja a VW Golf VII/VIII, Passat B8, Arteon, Tiguan II, T-Roc, Audi A3/TT (8V/FV), Q2, Q3, Skoda Octavia III/IV, Superb III, Kodiaq, Karoq, Seat Ateca, Tarraco, Leon III/IV, Cupra Formentor, valamint a Volvo SPA és CMA platformjain alapuló modellek (pl. XC40, XC60, XC90, S60, V60) és számos Opel/Vauxhall modell (pl. Insignia Country Tourer, Grandland X AWD). A Ford is alkalmazza egyes modelljeiben (pl. Kuga, Focus RS).

Hatodik generáció (Gen 6) – A legújabb fejlesztések (2020-tól)

Bár a Haldex elnevezést a BorgWarner vette át, és most már “BorgWarner Gen VI” néven fut, a technológia alapjai a Haldex örökségét viszik tovább. A hatodik generáció a még nagyobb hatékonyságra, a továbbfejlesztett vezérlésre és a még gyorsabb reakcióra fókuszál. A Gen 6 rendszerek még kompaktabbak és könnyebbek, és célzottan optimalizálták őket az elektromos és hibrid hajtásláncokkal való együttműködésre is.

Ezek a rendszerek a legmodernebb járművekben találhatóak meg, és még finomabb nyomatékelosztást, jobb üzemanyag-hatékonyságot és még alacsonyabb belső súrlódást kínálnak. A szoftveres vezérlés fejlődésével a Gen 6 képes még intelligensebben alkalmazkodni a vezetési stílushoz és a környezeti feltételekhez, tovább növelve a jármű teljesítményét és biztonságát.

A Haldex kuplung generációinak fejlődése egyértelműen mutatja a technológia elkötelezettségét a folyamatos innováció iránt, mindig a jobb tapadás, a nagyobb biztonság és a fokozott hatékonyság elérésére törekedve.

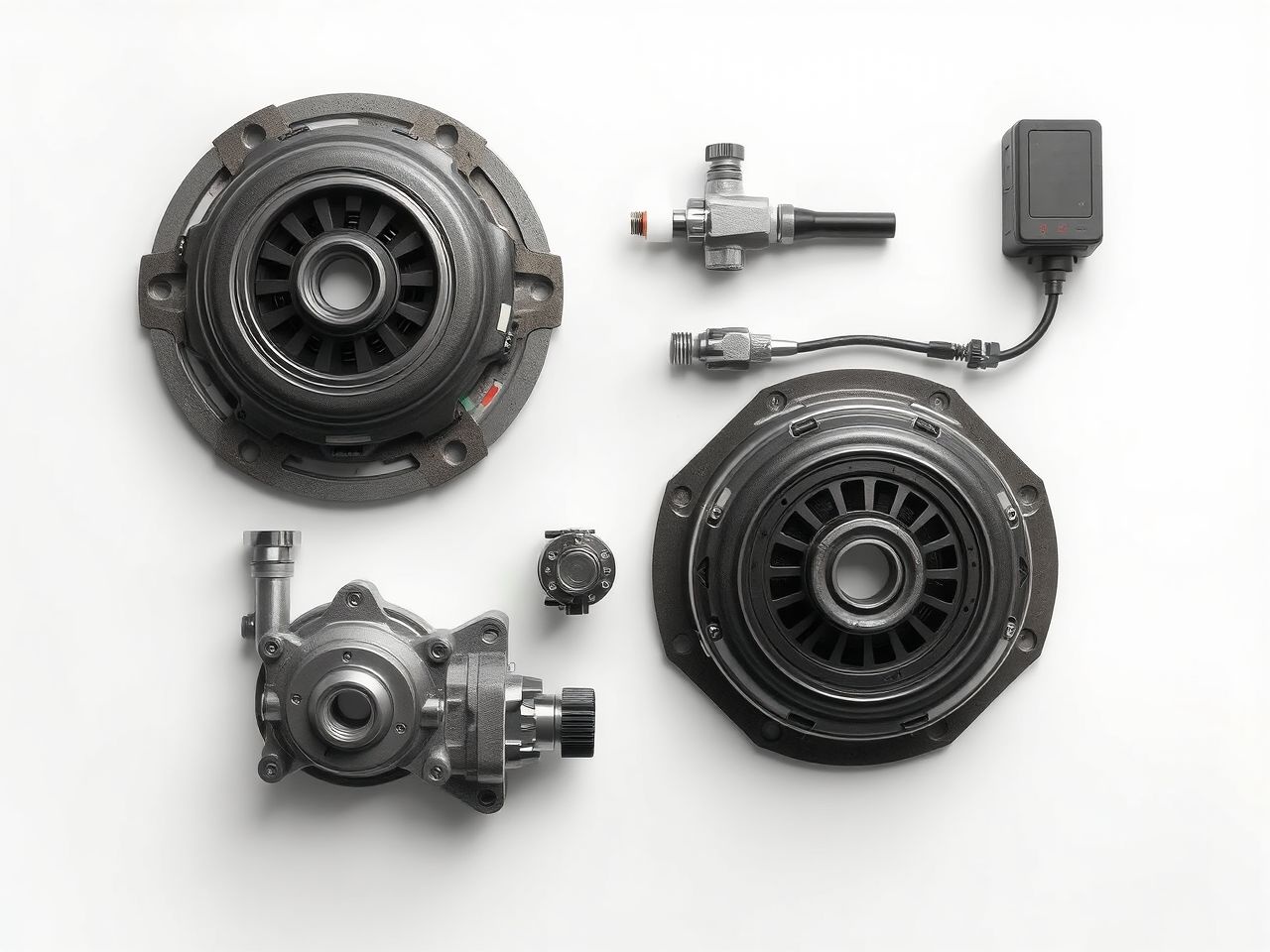

A Haldex rendszer főbb alkatrészei és működésük részletesen

Ahhoz, hogy teljes mértékben megértsük a Haldex kuplung működését, érdemes részletesebben is megvizsgálni a rendszer kulcsfontosságú alkatrészeit és azok szerepét a nyomatékelosztásban.

1. Lamellás kuplungcsomag

A Haldex kuplung szíve egy többtárcsás lamellás kuplungcsomag. Ez a kuplung két részből áll: egy belső tárcsasor, amely a hátsó differenciálműhöz kapcsolódik, és egy külső tárcsasor, amely a kardántengelyhez, azaz az első tengelytől érkező hajtáshoz csatlakozik. Ezek a tárcsák olajban úsznak, és normál esetben szabadon forognak egymáshoz képest.

Amikor a hidraulikus nyomás hatására a tárcsák összenyomódnak, súrlódás keletkezik közöttük. Ez a súrlódás biztosítja a nyomaték átvitelét a kardántengelyről a hátsó differenciálműre, és ezáltal a hátsó kerekekre. Minél erősebb a nyomás, annál nagyobb a súrlódás, és annál több nyomaték kerül átvitelre.

2. Elektromos olajszivattyú

Az elektromos olajszivattyú a Haldex rendszer egyik legfontosabb eleme, különösen a Gen 2-től kezdve. Ez a szivattyú felelős a rendszerben lévő hidraulikaolaj nyomásának felépítéséért. Az ECU utasításai alapján működik, és képes gyorsan, precízen szabályozni a nyomás mértékét.

A korábbi generációkban (Gen 1) még mechanikus szivattyúk is részt vettek a nyomás felépítésében, de a modernebb rendszerekben kizárólag az elektromos szivattyú gondoskodik erről, lehetővé téve a proaktív, prediktív működést.

3. Vezérlő szelep (Pressure Control Valve)

A vezérlő szelep, más néven nyomásszabályozó szelep, az ECU parancsai alapján szabályozza a szivattyú által felépített olajnyomás áramlását a lamellás kuplunghoz. Ez a szelep finoman tudja adagolni az olajnyomást, így a nyomatékátvitel is fokozatmentesen, rendkívül precízen állítható.

A szelep gyors reakcióideje kulcsfontosságú a Haldex rendszer dinamikus működéséhez, hiszen ez teszi lehetővé az azonnali nyomatékelosztást a változó vezetési körülmények között.

4. Elektronikus vezérlőegység (ECU)

Az elektronikus vezérlőegység (ECU) az egész Haldex rendszer agya. Ez a mikrokontroller folyamatosan gyűjti az adatokat a jármű különböző szenzorairól (kerékfordulatszám, gázpedál állás, kormányszög, fékpedál nyomás, motornyomaték, stb.).

Az ECU ezeket az adatokat felhasználva valós időben számítja ki a szükséges nyomatékelosztást. Döntést hoz arról, hogy mennyi nyomást kell a lamellás kuplungra gyakorolni, és ennek megfelelően vezérli az elektromos szivattyút és a vezérlő szelepet. Az ECU kommunikál a jármű egyéb rendszereivel is (ABS, ESP, motorvezérlés), biztosítva a harmonikus együttműködést.

5. Olajtartály és szűrő (Gen 5-ig)

A Haldex rendszerben speciális hidraulikaolajat használnak, amely biztosítja a megfelelő kenést és nyomásátvitelt. Az olaj egy kis tartályban található. A Gen 5-ig a rendszer tartalmazott egy olajszűrőt is, amely kiszűrte az olajban lévő szennyeződéseket és kopásrészecskéket, ezzel védve a rendszert.

A Gen 5-től kezdődően a szűrőt eltávolították, ami egyszerűsítette a szerkezetet, de a rendszeres olajcsere fontossága továbbra is megmaradt, sőt, egyes szakértők szerint még kritikusabbá vált a tiszta olaj biztosítása.

6. Nyomásérzékelő

A rendszer tartalmaz egy nyomásérzékelőt is, amely figyeli a Haldex kuplungban felépülő hidraulikus nyomást. Ez az információ visszajelzést ad az ECU-nak, amely ennek alapján finomhangolja a vezérlést, biztosítva a pontos és hatékony működést.

Ezen alkatrészek összehangolt működése teszi lehetővé, hogy a Haldex kuplung egy rendkívül adaptív és hatékony összkerékhajtási rendszerré váljon, amely észrevétlenül, mégis alapvetően befolyásolja a jármű menetstabilitását és biztonságát a legkülönfélébb útviszonyok között.

A Haldex kuplung előnyei és hátrányai

Mint minden technológiai megoldásnak, a Haldex kuplungnak is vannak előnyei és hátrányai, amelyek befolyásolják az alkalmazási területeit és a felhasználói élményt.

Előnyök

1. Üzemanyag-hatékonyság: Az egyik legnagyobb előny, hogy a Haldex kuplung alapvetően elsőkerék-hajtásúként működik, és csak szükség esetén kapcsolja be a hátsó tengelyt. Ez csökkenti a mechanikai veszteségeket és az üzemanyag-fogyasztást a folyamatosan hajtó összkerékhajtásokhoz képest.

2. Kompaktság és könnyű súly: A Haldex rendszer viszonylag kompakt és könnyű, ami lehetővé teszi a keresztben elhelyezett motorral szerelt járművekbe való egyszerű integrálását anélkül, hogy jelentősen megnőne a jármű tömege vagy bonyolulttá válna a padlólemez kialakítása.

3. Prediktív működés (Gen 4-től): A modern Haldex generációk képesek előre jelezni a tapadásvesztést, és már azelőtt nyomatékot küldenek a hátsó tengelyre, hogy az első kerekek kipörögnének. Ez jelentősen javítja a rajtelgyorsulást, a stabilitást és a biztonságot csúszós felületen.

4. Kiváló tapadás és stabilitás: A rendszer gyors és finom nyomatékelosztása révén a Haldex-szel szerelt autók kiváló tapadással rendelkeznek havas, jeges vagy laza felületeken. Ez növeli a biztonságot és a vezető magabiztosságát.

5. Integráció egyéb rendszerekkel: A Haldex kuplung szorosan együttműködik az ABS, ESP és a motorvezérlő rendszerekkel, harmonikus és biztonságos vezetési élményt nyújtva. Képes finomhangolni a nyomatékelosztást a jármű dinamikus viselkedésének optimalizálása érdekében.

6. Sokoldalúság: A Haldex technológia széles körben alkalmazható, a kompakt autóktól a prémium SUV-okig, kielégítve a különböző járműkategóriák és felhasználói igények elvárásait.

Hátrányok

1. Nem állandó összkerékhajtás: Bár a modern Haldex rendszerek rendkívül gyorsak és proaktívak, alapvetően nem állandó összkerékhajtások. Extrém terepen vagy tartós, nagy terhelés mellett a hagyományos, mechanikus 4×4 rendszerek előnyben lehetnek.

2. Karbantartási igény: A Haldex kuplung speciális olajat és a régebbi generációkban szűrőcserét igényel bizonyos időközönként (általában 30-60.000 km). Ennek elmulasztása meghibásodásokhoz vezethet, ami költséges javításokat vonhat maga után.

3. Komplexitás és potenciális hibalehetőségek: Az elektronikus és hidraulikus alkatrészek nagy száma miatt a rendszer bonyolultabb, mint egy egyszerű mechanikus differenciálmű. Az elektromos szivattyú, a vezérlő szelep vagy az ECU meghibásodása problémákat okozhat.

4. Korlátozott nyomatékátviteli képesség: Bár a Haldex képes a nyomaték nagy részét a hátsó tengelyre juttatni, a rendszernek van egy felső határa az átvihető nyomaték tekintetében. Extrém teljesítményű sportautókban vagy nehéz terepjárókban más típusú összkerékhajtási megoldások lehetnek előnyösebbek.

5. Olajszűrő hiánya (Gen 5-től): Bár az egyszerűsítés jegyében történt, a Gen 5-ből hiányzó olajszűrő egyes szakértők szerint növelheti a kopásveszélyt, ha az olajcsere nem történik meg kellő gyakorisággal és gondossággal.

Összességében a Haldex kuplung előnyei messze meghaladják a hátrányait a legtöbb személyautó és SUV felhasználása esetén, különösen a városi és országúti körülmények között. Az intelligens vezérlés és az adaptív működés révén a Haldex rendszerek hozzájárulnak a biztonságosabb, stabilabb és élvezetesebb vezetési élményhez.

Haldex karbantartás és gyakori problémák: mire figyeljünk?

A Haldex kuplung egy megbízható rendszer, de mint minden komplex mechanikai és elektronikai egység, igényli a rendszeres karbantartást. A karbantartás elhanyagolása súlyos és költséges meghibásodásokhoz vezethet. Az alábbiakban bemutatjuk a legfontosabb karbantartási feladatokat és a gyakori problémákat.

Rendszeres olajcsere

A Haldex rendszerben keringő speciális hidraulikaolaj kulcsfontosságú a kuplung megfelelő működéséhez. Az olaj idővel elveszíti kenési tulajdonságait, felmelegszik, és szennyeződések kerülhetnek bele. Ez rontja a nyomásátvitelt és növeli a lamellák kopását.

A gyártók általában 30 000 km és 60 000 km közötti futásteljesítményt vagy 2-3 éves időintervallumot írnak elő az olajcserére. Fontos, hogy mindig a gyártó által előírt, megfelelő specifikációjú Haldex olajat használjuk.

Az olajcsere során nem elegendő csupán leengedni a régi olajat és feltölteni az újat. A rendszer tisztítása is ajánlott, különösen a lerakódások eltávolítása a szivattyú környékéről.

Olajszűrő csere (Gen 1-4)

A Gen 1-től Gen 4-ig terjedő Haldex rendszerekben van egy olajszűrő, amelyet az olajcserével együtt cserélni kell. Ez a szűrő gyűjti össze az olajban lévő szennyeződéseket és a kuplungtárcsák kopásából származó részecskéket.

Ha a szűrő eltömődik, az akadályozza az olaj áramlását, ami a nyomás felépítésének nehézségéhez, a kuplung elégtelen működéséhez, és végső soron a szivattyú túlterheléséhez és meghibásodásához vezethet.

A Gen 5 és újabb rendszerekből a szűrőt eltávolították. Ezért ezeknél a generációknál még inkább kiemelten fontos a rendszeres és gondos olajcsere, mivel a szennyeződések közvetlenül a szivattyúhoz és a szelepekhez juthatnak.

Gyakori problémák és tünetek

1. Elektromos szivattyú hibája: Ez az egyik leggyakoribb hiba. A szivattyú elhasználódhat, eltömődhet, vagy meghibásodhat az elektronikája. Tünetei: az összkerékhajtás nem működik, hibajelzés a műszerfalon, a jármű csak elsőkerék-hajtásúként viselkedik.

2. Vezérlő szelep (nyomásszabályozó szelep) hibája: A szelep meghibásodása esetén a nyomás nem szabályozható megfelelően, ami rángatózó működést, vagy az összkerékhajtás teljes hiányát eredményezheti. Eltömődés is okozhatja a problémát.

3. ECU meghibásodása: Ritkább, de előfordulhat, hogy a vezérlőegység hibásodik meg. Ekkor az egész rendszer működésképtelenné válik, és általában diagnosztikai hibakódot is tárol.

4. Lamellás kuplung kopása: Hosszú távú, extrém terhelés vagy elhanyagolt olajcsere esetén a kuplungtárcsák elkophatnak. Tünetei: csúszás, rángatás, elégtelen nyomatékátvitel a hátsó tengelyre. Ez a legköltségesebb javítások közé tartozik.

5. Olajszivárgás: Bár ritka, előfordulhat tömítési probléma, ami olajszivárgáshoz vezethet. Az alacsony olajszint súlyos károkat okozhat a rendszerben.

Ha bármilyen rendellenességet észlelünk az összkerékhajtás működésében – például a jármű nem úgy tapad, mint korábban, furcsa hangokat hallunk, vagy hibajelzés jelenik meg a műszerfalon –, azonnal forduljunk szakemberhez. A korai diagnózis és beavatkozás megelőzheti a nagyobb károkat és a drága javításokat.

„A Haldex kuplung hosszú élettartamának titka a rendszeres, előírásszerű karbantartás és a megfelelő minőségű alkatrészek és folyadékok használata.”

A karbantartási intervallumok betartása és a minőségi alkatrészek használata nem csupán a Haldex rendszer élettartamát növeli, hanem hozzájárul a jármű általános biztonságához és megbízhatóságához is.

Haldex a gyakorlatban: Mely autógyártók és modellek használják?

A Haldex kuplung rendkívül széles körben elterjedt az autóiparban, különösen a keresztben elhelyezett motorral szerelt platformokon. Számos nagy autógyártó választotta ezt a technológiát az intelligens összkerékhajtás megvalósítására. Íme néhány kiemelt példa:

Volkswagen konszern (VAG)

A Volkswagen konszern az egyik legnagyobb felhasználója a Haldex technológiának, számos márkájában és modelljében megtalálható. A rendszert gyakran 4MOTION (VW) vagy Quattro (Audi, de megkülönböztetendő a Torsen-alapú, hosszmotoros Quattro-tól) néven forgalmazzák.

• Volkswagen: Golf (R, Alltrack), Passat (Alltrack), Tiguan, T-Roc, Arteon, Touareg (bizonyos verziók), Transporter (4MOTION).
• Audi: A3, S3, RS3, TT, TTS, TTRS, Q2, Q3, RS Q3.
• Skoda: Octavia 4×4, Superb 4×4, Yeti, Kodiaq, Karoq.
• Seat: Leon 4Drive, Ateca, Tarraco, Alhambra 4Drive.
• Cupra: Formentor, Leon 4Drive.

Volvo

A Volvo évtizedek óta támaszkodik a Haldex technológiára a AWD modelljeiben, különösen a keresztben elhelyezett motorral szerelt platformokon. Ez biztosítja a márkára jellemző biztonságot és stabilitást, különösen északi éghajlaton.

• S/V/C széria: S40, V50, S60, V60, S70, V70, S80, V90, C70 (bizonyos évjáratok és motorizációk).
• XC széria: XC40, XC60, XC70, XC90.

Land Rover

A Land Rover, bár elsősorban a robusztus terepjáróiról ismert, a kompakt SUV modelljeiben, mint például a Freelander, szintén a Haldex rendszert alkalmazta.

• Freelander: Freelander 1, Freelander 2.
• Range Rover Evoque és Discovery Sport (bizonyos motorizációk).

Opel/Vauxhall

Az Opel (és brit testvérmárkája, a Vauxhall) is beépítette a Haldex technológiát egyes modelljeibe, különösen a nagyobb teljesítményű vagy crossover variánsokba.

• Insignia: Különösen az OPC/VXR és Country Tourer modellek.
• Grandland X: Az AWD változatok.

Ford

A Ford is alkalmazza a Haldex rendszert, főleg az európai piacra szánt modelljeiben és a sportosabb változatokban.

• Kuga, Edge, Focus RS (Gen 5).
• Mondeo/Fusion AWD változatok.

Saab

A Saab, a svéd innováció szinonimája, szintén a Haldex-et választotta XWD összkerékhajtásához.

• 9-3 XWD, 9-5 XWD.

Ez a lista nem teljes, de jól mutatja, hogy a Haldex technológia milyen széles körben elfogadott és megbízható megoldássá vált az autóiparban. A különböző gyártók gyakran saját marketingneveket adnak a Haldex-alapú összkerékhajtási rendszereiknek, de a belső működési elv ugyanaz a svéd innováción alapul.

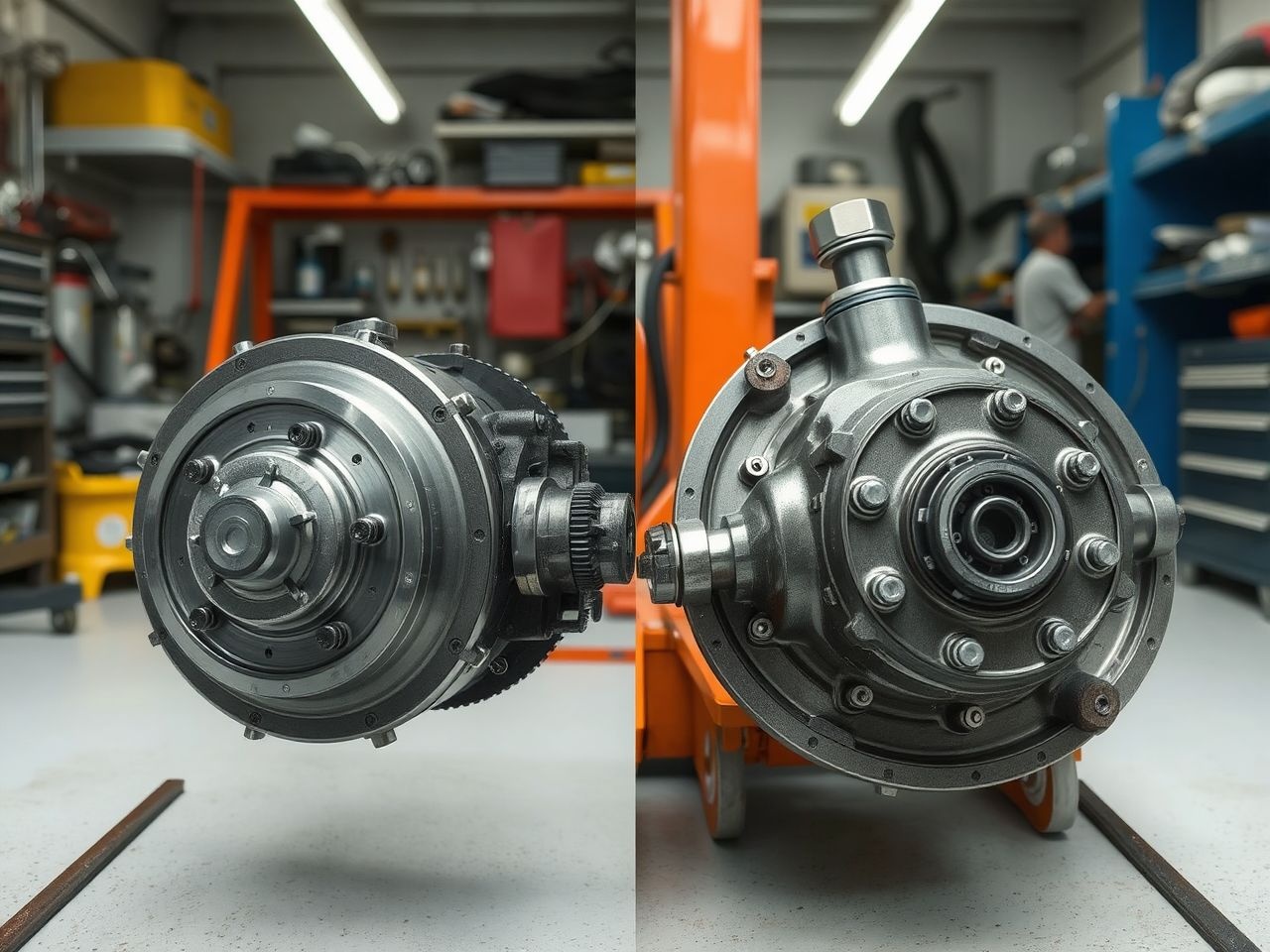

Haldex vs. Torsen és más összkerékhajtási rendszerek

Az autóiparban számos különböző összkerékhajtási rendszer létezik, mindegyiknek megvannak a maga előnyei és hátrányai, valamint az alkalmazási területei. Fontos megérteni a Haldex kuplung helyét ebben a spektrumban, különösen a Torsen differenciálművel és más elterjedt megoldásokkal összehasonlítva.

Haldex kuplung

Működési elv: Elektronikusan vezérelt, hidraulikusan működtetett lamellás tengelykapcsoló. Alapvetően elsőkerék-hajtású rendszer, amely szükség esetén nyomatékot küld a hátsó tengelyre, akár prediktív módon.

Előnyök: Üzemanyag-hatékonyság, kompaktság, könnyű súly, gyors reakcióidő, prediktív képesség (modern generációk), jó integráció az ESP/ABS rendszerekkel, kiváló tapadás rossz útviszonyok között.

Hátrányok: Nem állandó 4WD, karbantartásigényes (olajcsere), komplexebb a mechanikus rendszereknél, korlátozott nyomatékátvitel extrém terhelésnél.

Tipikus alkalmazás: Keresztben elhelyezett motorral szerelt, alapvetően elsőkerék-hajtású platformok (pl. VW Golf, Audi A3, Volvo XC40).

Torsen differenciálmű

Működési elv: Tisztán mechanikus, önzáró, nyomatékérzékelő differenciálmű, amely csigakerekes áttétel segítségével osztja el a nyomatékot a tengelyek között. Állandóan hajt mind a négy kerék. A nyomatékátvitel azonnali, mivel tisztán mechanikus.

Előnyök: Rendkívül robusztus, megbízható, azonnali nyomatékelosztás, nincs elektronikus vezérlés, nincs karbantartási igény (olajcsere a differenciálműben, de nem a kuplungban), kiváló terepjáró képesség.

Hátrányok: Nehezebb és nagyobb, mint a Haldex, állandóan hajtja mind a négy kereket, ami magasabb fogyasztást eredményezhet, nem képes teljesen leválasztani az egyik tengelyt, és ha az egyik tengely teljesen tapadás nélkül marad (pl. levegőben lóg), akkor elveszítheti a hajtást (bár ezt az ESP gyakran kompenzálja).

Tipikus alkalmazás: Hosszmotoros, prémium sportautók és SUV-ok (pl. Audi A4, A6, Q7 Quattro, Toyota Land Cruiser).

Viszkózus kuplung

Működési elv: Egy lezárt házban speciális szilikonolaj található, amelyben perforált lemezek úsznak. Amikor a két tengely között fordulatszám-különbség lép fel, az olaj felmelegszik és sűrűsödik, összekapcsolva a lemezeket és átadva a nyomatékot. Passzív rendszer.

Előnyök: Egyszerű, megbízható, viszonylag olcsó, nem igényel elektronikus vezérlést.

Hátrányok: Lassú reakcióidő, nem képes a nyomatékot finoman szabályozni, túlmelegedhet, ha tartósan nagy fordulatszám-különbség áll fenn, korlátozott nyomatékátviteli képesség.

Tipikus alkalmazás: Régebbi AWD rendszerek, egyszerűbb SUV-ok (pl. Subaru egyes modelljei, régebbi VW Syncro).

Elektronikusan vezérelt differenciálzárak és nyomatékvektorálás

Működési elv: Egyes rendszerek differenciálzárakat használnak, amelyeket elektronikusan vezérelnek, vagy aktív differenciálműveket, amelyek képesek a nyomatékot nem csak az első és hátsó tengely, hanem a bal és jobb kerék között is elosztani (nyomatékvektorálás).

Előnyök: Rendkívül precíz irányíthatóság, kiemelkedő menetdinamika, maximális tapadás extrém körülmények között is, javított kanyarodási képesség.

Hátrányok: Nagyon komplex, drága, nehéz, általában csak prémium sportautókban és csúcskategóriás SUV-okban található meg.

Tipikus alkalmazás: Porsche, BMW M modellek, Audi RS modellek (hátsó sportdifferenciálmű).

Összefoglaló táblázat

Jellemző	Haldex Kuplung	Torsen Differenciálmű	Viszkózus Kuplung
Működési elv	Elektronikus, hidraulikus, lamellás	Mechanikus, önzáró, csigakerekes	Passzív, szilikonolajos
Nyomatékelosztás	Igény szerinti, prediktív	Állandó, fordulatszám-különbségre érzékeny	Fordulatszám-különbségre reagáló
Reakcióidő	Gyors, azonnali (modern gen.)	Azonnali	Lassú, késleltetett
Fogyasztás	Alacsonyabb (főleg FWD)	Magasabb (állandó 4WD)	Közepes
Karbantartás	Rendszeres olajcsere (és szűrőcsere)	Alacsony (diff. olajcsere)	Alacsony
Komplexitás	Közepes-magas	Alacsony-közepes	Alacsony
Alkalmazás	Keresztmotoros FWD alapú autók	Hosszmotoros RWD/FWD alapú autók, terepjárók	Régebbi AWD rendszerek

A táblázatból is látszik, hogy a Haldex kuplung a modern autógyártásban egy kiváló kompromisszumot képvisel a teljesítmény, a hatékonyság és a költségek között. Nem véletlen, hogy ennyire elterjedt a személyautók és a könnyű haszongépjárművek körében, ahol az intelligens és adaptív összkerékhajtás nyújtotta előnyöket nagyra értékelik.

A Haldex kuplung jövője és az elektromos hajtás

Az autóipar a történetének egyik legnagyobb átalakulásán megy keresztül az elektromos hajtás térnyerésével. Ez a változás természetesen hatással van az összkerékhajtási rendszerekre, így a Haldex technológiára is. Bár a belső égésű motorral szerelt járművekben továbbra is aktív szerepet játszik, a jövőbeni fejlesztések egyre inkább az elektromos és hibrid hajtásláncokkal való integrációra fókuszálnak.

Integráció hibrid hajtásláncokkal

A plug-in hibrid (PHEV) járművek esetében a Haldex rendszer továbbra is releváns marad. Sok PHEV modell alapvetően elsőkerék-hajtású, és a belső égésű motor az első tengelyt hajtja. A hátsó tengelyt gyakran egy elektromos motor hajtja, ezzel valósítva meg az összkerékhajtást.

Azonban vannak olyan hibrid megoldások is, ahol a Haldex kuplung a belső égésű motorral együttműködve juttatja el a nyomatékot a hátsó tengelyre, kiegészítve az elektromos hajtás adta lehetőségeket. Ez a kombináció biztosítja a maximális tapadást és a hatékony energiafelhasználást.

Teljesen elektromos járművek és az AWD

A teljesen elektromos járművek (EV) esetében az összkerékhajtás megvalósítása gyökeresen eltérő. Itt nincs szükség kardántengelyre vagy központi differenciálműre, hiszen az első és hátsó tengelyt (vagy akár minden egyes kereket) külön elektromos motorok hajthatják.

Ez a “virtuális” összkerékhajtás rendkívül gyors és precíz nyomatékelosztást tesz lehetővé, akár ezredmásodpercek alatt. Ebben az esetben a Haldex kuplung, mint mechanikus erőátviteli elem, feleslegessé válik.

A Haldex öröksége és a szoftveres vezérlés

Bár a Haldex kuplung fizikai formájában nem lesz jelen a tisztán elektromos autókban, az általa képviselt intelligens nyomatékelosztási filozófia és a prediktív vezérlés öröksége tovább él.

Az elektromos járművekben a szoftveres vezérlés és az egyes elektromos motorok közötti koordináció veszi át a Haldex ECU szerepét. A jármű szenzorai továbbra is gyűjtik az adatokat, és a központi vezérlőegység ezek alapján dönt a nyomatékelosztásról, de most már az elektromos motorok erejét szabályozva.

„A Haldex kuplung utat mutatott az adaptív és intelligens összkerékhajtás felé, melynek elvei az elektromos autózásban is visszaköszönnek, csak más technológiai köntösben.”

Ez azt jelenti, hogy a Haldex által kikövezett úton haladva az autógyártók még kifinomultabb és hatékonyabb összkerékhajtási rendszereket fejleszthetnek ki az elektromos autók számára, amelyek a Haldex korábbi generációinál is gyorsabb reakcióidővel és finomabb szabályozással rendelkeznek majd.

A BorgWarner szerepe

A Haldex technológia tulajdonosa, a BorgWarner továbbra is aktívan fejleszti az összkerékhajtási megoldásokat, beleértve a legújabb (Gen 6) rendszereket, amelyek még hatékonyabbak és könnyebbek. Ezek a fejlesztések célzottan a hibrid és a részben elektromos hajtásláncokhoz igazodnak, biztosítva a folyamatos innovációt ezen a területen is.

Összességében a Haldex kuplung a belső égésű motorral szerelt járművekben továbbra is kulcsszerepet játszik az intelligens összkerékhajtás megvalósításában. Az elektromos autózás terjedésével a mechanikus kuplung szerepe átalakul, de az általa képviselt adaptív és prediktív vezérlési elvek az új technológiák alapját képezik majd, biztosítva a jövő járműveinek kiváló tapadását és menetstabilitását.
