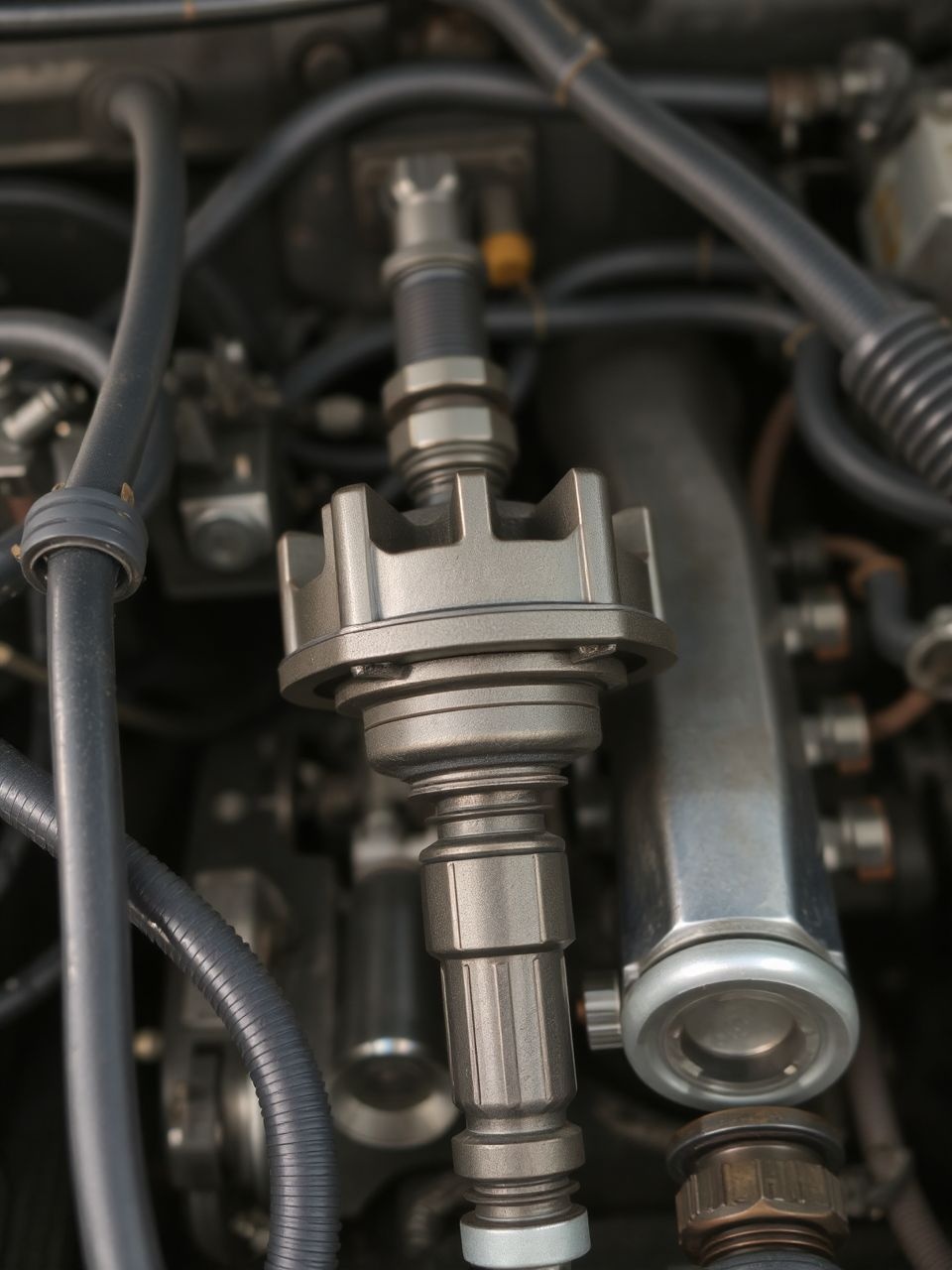

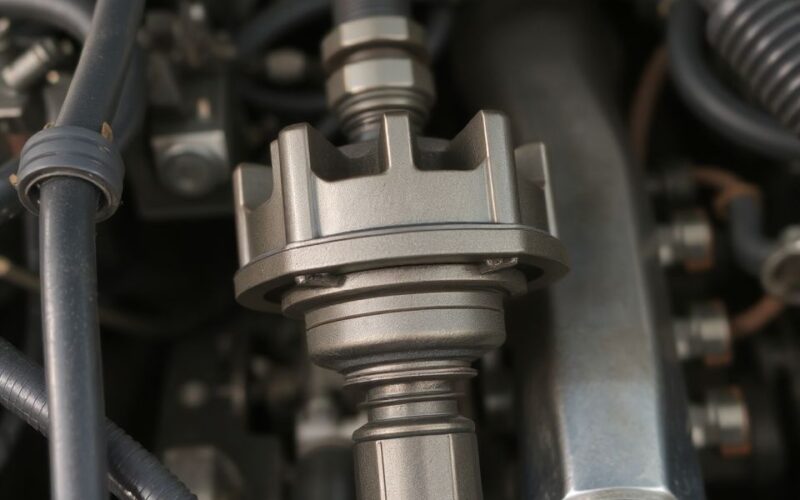

A gyújtáselosztó felépítése és funkciója – Így befolyásolja autód motorjának erejét

Az autó motorjának szíve a belső égés folyamata, amely során az üzemanyag-levegő keverék elég, energiát szabadítva fel a jármű mozgatásához. Ennek a folyamatnak a pontos időzítése kulcsfontosságú a motor optimális működéséhez, teljesítményéhez és élettartamához. A gyújtásrendszer, és benne korábban a gyújtáselosztó, éppen ezt a feladatot látta el: gondoskodott arról, hogy a megfelelő pillanatban, a megfelelő hengerben történjen meg a szikra. Bár a modern autókban a gyújtáselosztó, mint fizikai egység, már a múlté, szerepének és működési elvének megértése alapvető fontosságú ahhoz, hogy teljes mértékben átlássuk, hogyan is zajlik a motorban a gyújtás, és miként befolyásolja ez az egész rendszer az autó erejét és hatékonyságát.

A gyújtáselosztó egy évszázados technológiai megoldás, amely hosszú időn keresztül a belső égésű motorok nélkülözhetetlen eleme volt. Feladata kettős: egyrészt generálja, másrészt szétosztja a nagyfeszültségű szikrát a motor hengerei között, méghozzá precízen időzítve. Ez az időzítés nem állandó, hanem a motor fordulatszámától és terhelésétől függően változik, hogy mindig a legoptimálisabb égési körülményeket biztosítsa. Ennek a bonyolultnak tűnő, de zseniálisan egyszerű mechanizmusnak a megértése segít rávilágítani arra, miért volt annyira kritikus a szerepe, és miért váltották fel végül a modernebb, elektronikus rendszerek.

A gyújtásrendszer alapjai és a gyújtáselosztó helye

Mielőtt mélyebben belemerülnénk a gyújtáselosztó specifikus felépítésébe és működésébe, érdemes röviden áttekinteni a tágabb kontextust, azaz a teljes gyújtásrendszert. Egy belső égésű motorban a sűrítési ütem végén az üzemanyag-levegő keveréket be kell gyújtani. Ezt a feladatot a gyújtógyertya látja el, amely a megfelelő pillanatban egy nagyfeszültségű szikrát hoz létre. Ahhoz, hogy ez a szikra létrejöjjön, a jármű 12 voltos elektromos rendszeréből egy sokkal magasabb feszültséget, akár több tízezer voltot kell előállítani.

Ez a feszültségemelés a gyújtótekercs (vagy gyújtótrafó) feladata. A gyújtótekercs egy transzformátor elvén működő eszköz, amely a primer (alacsony feszültségű) áramkör megszakításakor egy nagyon magas feszültséget indukál a szekunder (magas feszültségű) áramkörben. Ez a magas feszültség jut el aztán a gyújtáselosztóhoz, majd onnan a megfelelő gyújtógyertyához.

A gyújtáselosztó tehát a gyújtótekercs és a gyújtógyertyák közötti láncszem. Ennek a láncszemnek kulcsszerepe volt abban, hogy a többhengeres motorokban a szikra ne egyszerre, hanem egymás után, a motor működési sorrendjének megfelelően jusson el az egyes hengerekbe. Ezen felül, a motor fordulatszámától és terhelésétől függően az előgyújtás mértékét is szabályozta, ami létfontosságú az optimális égéshez.

„A gyújtáselosztó a belső égésű motorok szívverésének karmestere volt, precízen vezényelve a szikrák ritmusát, hogy a motor a legnagyobb hatékonysággal doboljon.”

A mechanikus gyújtáselosztó részletes felépítése

A klasszikus, mechanikus gyújtáselosztó számos alkatrészből áll, amelyek összehangolt munkája biztosította a gyújtás megfelelő működését. Ezeknek az alkatrészeknek a megértése alapvető ahhoz, hogy tisztán lássuk a rendszer komplexitását és finomságait.

Az elosztóház

Az elosztóház a gyújtáselosztó külső burkolata, amely általában könnyűfémből, például alumíniumból készül. Feladata, hogy védelmet nyújtson a belső alkatrészeknek a szennyeződések, nedvesség és mechanikai sérülések ellen. Az elosztóház rögzíti az egész egységet a motorblokkhoz, és általában tartalmazza a tengely csapágyazását is.

Az elosztótengely

Az elosztóház belsejében található az elosztótengely, amely egy fogaskerék vagy lánc segítségével közvetlenül a motor főtengelyéről, vagy a vezérműtengelyről kapja a meghajtást. A tengely fordulatszáma a motor fordulatszámának fele, mivel a négyütemű motorok egy teljes ciklusához a főtengely két fordulatot tesz meg, de a gyújtás csak egyszer történik meg a sűrítési ütem végén.

A bütykös tengely (bütyök)

Az elosztótengelyen található a bütykös tengely, amelynek bütykei száma megegyezik a motor hengereinek számával. Ez a bütykös tengely felelős a megszakító érintkezők nyitásáért és zárásáért. Minden egyes bütyök a megfelelő időben megnyitja az érintkezőket, megszakítva ezzel a primer áramkört.

A megszakító érintkezők (platina)

A megszakító érintkezők, közismert nevén a “platina”, a mechanikus gyújtáselosztó egyik legkritikusabb és leginkább kopó alkatrésze. Két érintkezőből állnak: egy álló és egy mozgó érintkezőből. A mozgó érintkező a bütykös tengelyen lévő bütykök hatására nyit és zár. Amikor az érintkezők zárva vannak, a gyújtótekercs primer tekercsén keresztül áram folyik, energiát tárolva a tekercs mágneses terében. Amikor a bütyök hatására az érintkezők kinyitnak, az áramkör megszakad, a mágneses tér összeomlik, és a gyújtótekercs szekunder tekercsében nagyfeszültség indukálódik.

A kondenzátor

A kondenzátor párhuzamosan van kötve a megszakító érintkezőkkel. Feladata kettős: egyrészt elnyeli az érintkezők nyitásakor keletkező ívet, megakadályozva ezzel az érintkezők kiégését és meghosszabbítva élettartamukat. Másrészt segít abban, hogy a primer áramkör megszakítása minél gyorsabb és élesebb legyen, ezáltal növelve a szekunder feszültség nagyságát és a szikra energiáját.

Az elosztófedél és az elosztórotor

Az elosztófedél egy szigetelő anyagból (általában bakelitből) készült fedél, amely az elosztóház tetejére illeszkedik. Rajta találhatók a gyújtáskábelek csatlakozói, egy a gyújtótekercstől érkező nagyfeszültségű kábel számára, és annyi kimenet, ahány henger van a motorban. Belülről fém érintkezők találhatók rajta, amelyek az elosztórotorral érintkeznek.

Az elosztórotor az elosztótengely tetejére van erősítve, és a tengellyel együtt forog. Egy fém karral rendelkezik, amely a forgása során sorban elhalad az elosztófedél belső érintkezői mellett. A gyújtótekercstől érkező nagyfeszültség az elosztórotor középső érintkezőjén keresztül jut el a rotor karjához, majd onnan a levegőn keresztül átugorva a megfelelő hengerhez tartozó elosztófedél-érintkezőhöz. Ezt az átugrást nevezzük “szikrának” az elosztófedél belsejében is.

Az előgyújtás-szabályozó mechanizmusok

Ez az, ami igazán érdekessé és kifinomulttá tette a gyújtáselosztót. A motor optimális működéséhez az előgyújtás mértékét folyamatosan változtatni kell a motor fordulatszámától és terhelésétől függően. A mechanikus gyújtáselosztók két fő mechanizmussal szabályozták ezt:

1. Röpsúlyos (centrifugális) előgyújtás-szabályozás: Ez a mechanizmus a motor fordulatszámától függően állítja az előgyújtást. Az elosztótengelyen két kis súly található, amelyek rugók ellenében kifelé mozdulnak, ahogy a fordulatszám növekszik. Ez a mozgás elfordítja a bütykös tengelyt az elosztótengelyhez képest, így a megszakító érintkezők korábban nyitnak, növelve az előgyújtást. Magasabb fordulatszámon több előgyújtásra van szükség, mivel az égési folyamatnak kevesebb ideje van végbemenni, és a maximális nyomás eléréséhez hamarabb kell elkezdeni az égést.
2. Vákuumos előgyújtás-szabályozás: Ez a mechanizmus a motor terhelésétől függően állítja az előgyújtást. Egy vákuumdoboz van csatlakoztatva a szívócsőhöz, amely a motor szívócső vákuumát érzékeli. Alacsony terhelésen (pl. alapjáraton vagy egyenletes sebességnél) a szívócsőben magas a vákuum. Ez a vákuum behúzza a vákuumdoboz membránját, ami elfordítja a megszakító érintkezőket tartó alaplemezt, növelve az előgyújtást. Magasabb vákuum (alacsonyabb terhelés) esetén több előgyújtás szükséges, mivel a hengerben lévő keverék ritkább, lassabban ég, így hamarabb kell begyújtani. Teljes terhelésen a vákuum alacsony, így az extra előgyújtás megszűnik, elkerülve a kopogásos égést.

Ezek a mechanizmusok együttműködve biztosították, hogy a szikra mindig a lehető legoptimálisabb időben keletkezzen, maximalizálva ezzel a motor hatékonyságát és teljesítményét a különböző működési feltételek mellett.

A gyújtáselosztó működési elve és a szikra születése

Most, hogy ismerjük az alkatrészeket, tekintsük át, hogyan is működik a gyújtáselosztó a gyakorlatban, lépésről lépésre, a szikra születésétől annak elosztásáig.

A primer áramkör és a tekercs feltöltése

Amikor a gyújtáskulcsot elfordítjuk, és a motor jár, a 12 voltos akkumulátor feszültsége eljut a gyújtótekercs primer tekercséhez. A primer tekercs másik vége a megszakító érintkezőkön keresztül a testhez csatlakozik. Amikor a megszakító érintkezők zárva vannak (márpedig a motor forgása közben az idő nagy részében zárva vannak, kivéve amikor a bütyök szétnyitja őket), áram folyik a primer tekercsen keresztül. Ez az áram létrehoz egy mágneses teret a gyújtótekercs vasmagja körül, energiát tárolva benne.

A szikra indukálása: a primer áramkör megszakítása

A sűrítési ütem végén, amikor a gyújtásnak be kell következnie, a bütykös tengely egy bütyke eléri a megszakító érintkezők mozgó részét, és szétnyitja azokat. Ezzel a primer áramkör megszakad. A mágneses tér, amely a tekercsben tárolta az energiát, hirtelen összeomlik. Ez a gyors változás egy nagyon magas feszültséget indukál a gyújtótekercs szekunder tekercsében. Ez a feszültség elérheti a 20 000 – 40 000 voltot is, sőt, egyes rendszerekben még többet is.

A szikra elosztása

A gyújtótekercsből érkező nagyfeszültség a központi gyújtáskábelen keresztül az elosztófedél középső bemenetére jut. Innen az elosztófedél belső érintkezőjén keresztül az elosztórotor fém karjára kerül. Ahogy az elosztórotor forog az elosztótengellyel együtt, a karja sorban elhalad az elosztófedél belső, henger-specifikus érintkezői mellett. Amikor a rotor karja egy ilyen érintkező közelébe ér, a nagyfeszültség a levegőn keresztül átugorva (mint egy mini szikra) átjut az érintkezőre, majd onnan a megfelelő gyújtáskábelen keresztül a hengerben lévő gyújtógyertyához.

A gyújtógyertya szikrája

A gyújtógyertyához érkező nagyfeszültség a gyertya középső elektródája és a testelektródája között egy szikrát hoz létre. Ez a szikra gyújtja be a sűrített üzemanyag-levegő keveréket a hengerben, elindítva az égési folyamatot, amely a motort hajtó erőt termeli.

Az előgyújtás szerepe ismét

Emlékezzünk vissza az előgyújtás-szabályozó mechanizmusokra. A röpsúlyos és vákuumos előgyújtás-szabályozók a motor fordulatszámától és terhelésétől függően finoman elfordítják a bütykös tengelyt vagy a megszakító alaplemezt. Ezáltal a megszakító érintkezők a szükséges pillanatban, azaz a főtengely felső holtpontja (FHP) előtt egy bizonyos szögben nyitnak. Ez az előgyújtás biztosítja, hogy az égés a lehető leghatékonyabb legyen, és a maximális nyomás a dugattyú lefelé mozgásának kezdetén ébredjen, így maximális erőt fejtve ki a forgattyús tengelyre.

Az egész folyamat hihetetlenül gyorsan zajlik le, másodpercenként több tízszer, vagy akár több százszor ismétlődve, a motor fordulatszámától függően. A gyújtáselosztó precíz mechanikai felépítése és a gondosan kalibrált előgyújtás-szabályozás tette lehetővé, hogy a motorok megbízhatóan és hatékonyan működjenek hosszú évtizedeken keresztül.

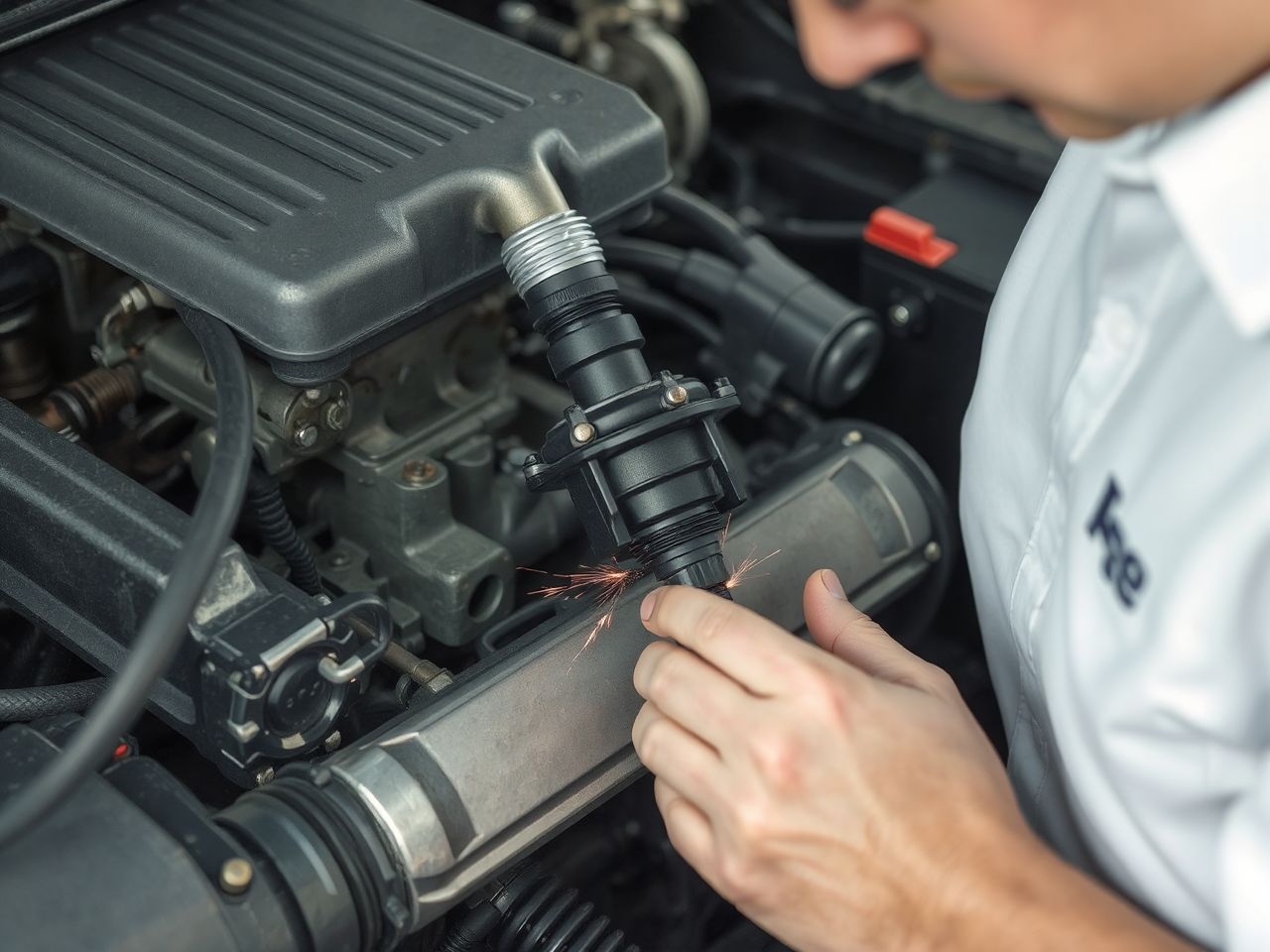

Hogyan befolyásolja a gyújtáselosztó az autó motorjának erejét?

A gyújtáselosztó, mint a gyújtásrendszer központi eleme, közvetlenül és közvetve is befolyásolja a motor teljesítményét, hatékonyságát és élettartamát. A kulcs a precíz időzítésben rejlik.

Az optimális előgyújtás és a maximális teljesítmény

A motor erejének maximalizálásához az üzemanyag-levegő keveréknek a lehető leghatékonyabban kell elégnie. Ez azt jelenti, hogy az égésnek a dugattyú felső holtpontja előtt kell elkezdődnie, hogy a maximális égési nyomás abban a pillanatban ébredjen, amikor a dugattyú éppen elkezdi a lefelé mozgást. Ezt az időzítést nevezzük előgyújtásnak.

Ha az előgyújtás optimális, az égés teljes és hatékony. Ez maximális erőt fejt ki a dugattyúra, ami azt jelenti, hogy a motor a tervezett teljesítményét adja le. A gyújtáselosztó röpsúlyos és vákuumos szabályozó mechanizmusai folyamatosan azon dolgoztak, hogy a motor fordulatszámához és terheléséhez igazítva ezt az optimális előgyújtást biztosítsák.

Túl kevés előgyújtás (késői gyújtás)

Ha a gyújtás túl későn történik (azaz túl kevés az előgyújtás, vagy utógyújtásról beszélünk), a keverék azelőtt kezd el égni, hogy a dugattyú elérné a felső holtpontot, vagy még rosszabb esetben, amikor már elkezdte a lefelé mozgást. Ebben az esetben az égési nyomás a dugattyú mozgásával szemben hat, csökkentve a hatékonyságot és a teljesítményt. A motor “lustább” lesz, nem húz rendesen, és az üzemanyag-fogyasztás is megnőhet, mivel az égési folyamat nem optimális. Ráadásul a kipufogógázok hőmérséklete is megemelkedhet, ami károsíthatja a kipufogórendszert és a katalizátort.

Túl sok előgyújtás (korai gyújtás) és a kopogásos égés

Ha a gyújtás túl korán történik (túl sok az előgyújtás), az égési nyomás már akkor eléri a csúcsát, amikor a dugattyú még felfelé mozog a sűrítési ütemben. Ez a dugattyú mozgásával szembeni ellenállást eredményez, ami nemcsak teljesítményveszteséget okoz, hanem rendkívül káros a motorra nézve is. Ez a jelenség a kopogásos égés vagy “detonáció”.

A kopogásos égés során a hengerben lévő keverék nem egyenletesen ég el, hanem hirtelen, robbanásszerűen gyullad be, extrém nyomáslöketeket és hőmérséklet-emelkedést okozva. Ez a motorban hallható fémes “kopogó” hangot eredményez, és hosszú távon súlyos károkat okozhat a dugattyúkban, a szelepekben és a főtengely csapágyaiban. A gyújtáselosztó vákuumos szabályozója részben ezt volt hivatott megelőzni azzal, hogy nagy terhelésen csökkentette az előgyújtást.

Tehát a gyújtáselosztó feladata volt, hogy a “pontosan jó” előgyújtást biztosítsa minden üzemállapotban. Ha az elosztó hibásan működött, vagy nem volt megfelelően beállítva, az közvetlenül kihatott a motor erejére, üzemanyag-fogyasztására és élettartamára.

Egyéb tényezők, amiket a gyújtáselosztó befolyásolt

* Üzemanyag-fogyasztás: Az optimális gyújtásidőzítés maximalizálja az égés hatékonyságát, ami kevesebb üzemanyagot igényel ugyanazon teljesítmény eléréséhez. Egy rosszul beállított vagy hibás elosztó növelheti a fogyasztást.
* Kipufogógáz-emisszió: A teljes és hatékony égés kevesebb károsanyagot termel. A helytelen gyújtásidőzítés növelheti a szén-monoxid és a szénhidrogén kibocsátást.
* Indíthatóság és alapjárat: A gyújtáselosztó megfelelő működése elengedhetetlen a könnyű hidegindításhoz és a stabil alapjárathoz.
* Motor élettartama: A kopogásos égés elkerülése, a motor optimális működési hőmérsékletének fenntartása mind hozzájárul a motor hosszabb élettartamához.

Összességében a gyújtáselosztó a motor “agyának” egy korai, mechanikus változata volt, amely a gyújtásidőzítés finomhangolásával döntő mértékben befolyásolta a motor teljesítményét, gazdaságosságát és megbízhatóságát. Hibái vagy nem megfelelő beállításai azonnal érezhetőek voltak az autó viselkedésén.

Az elektronikus gyújtáselosztók megjelenése és a mechanikus rendszerek korlátai

Ahogy a motorok egyre kifinomultabbá váltak, és a környezetvédelmi előírások szigorodtak, a mechanikus gyújtáselosztó korlátai egyre inkább megmutatkoztak. A pontosság és a megbízhatóság javítása érdekében megjelentek az elektronikus gyújtáselosztók.

A mechanikus gyújtás korlátai

1. Kopás és karbantartásigény: A megszakító érintkezők mechanikusan nyíltak és zártak, ami kopáshoz és beégéshez vezetett. Rendszeres beállításra és cserére volt szükségük. A kondenzátor is meghibásodhatott.
2. Pontosság: A mechanikus alkatrészek (bütykök, rugók, súlyok) természetüknél fogva nem tudtak olyan precíz időzítést biztosítani, mint az elektronikus rendszerek. A kopás tovább rontotta a pontosságot.
3. Szikraenergia: A megszakító érintkezők korlátozták a primer áram erősségét és a primer áramkör megszakításának sebességét, ami befolyásolta a szekunder feszültség nagyságát és a szikra energiáját.
4. Beállítási nehézségek: Az előgyújtás optimális beállítása a vákuumos és röpsúlyos mechanizmusokkal kompromisszumos volt, és nem tudott minden üzemállapotban tökéletesen precíz lenni.
5. Környezeti tényezők: A hőmérséklet, páratartalom és a vibráció mind befolyásolhatták a mechanikus alkatrészek működését.

Az elektronikus gyújtáselosztók megjelenése

Az 1970-es években kezdtek elterjedni az elektronikus gyújtáselosztók, amelyek a megszakító érintkezőket egy elektronikus érzékelővel váltották fel. Két fő típusa volt:

1. Hall-szenzoros gyújtáselosztók: Ezekben az elosztókban a megszakító érintkezők helyett egy Hall-effektuson alapuló érzékelő detektálta a tengely forgását. A tengelyen lévő “árnyékoló” tárcsa megszakította a Hall-szenzor mágneses terét, ami egy impulzust generált. Ez az impulzus jelezte az elektronikus vezérlőegységnek (gyakran egy egyszerű tranzisztoros gyújtásvezérlőnek) a gyújtás pillanatát.
2. Optikai gyújtáselosztók: Hasonlóan a Hall-szenzoros rendszerekhez, itt egy fényforrás és egy fényérzékelő páros érzékelte a tengely forgását. Egy perforált tárcsa megszakította a fénysugarat, impulzusokat generálva.

Az elektronikus gyújtáselosztók előnyei:

• Nagyobb megbízhatóság és hosszabb élettartam: Nincsenek kopó mechanikus érintkezők, így jelentősen csökkent a karbantartásigény.
• Pontosabb időzítés: Az elektronikus érzékelők sokkal pontosabb jelet adtak, ami stabilabb és precízebb gyújtásidőzítést eredményezett.
• Nagyobb szikraenergia: Mivel nem voltak érintkezők, amelyek korlátozták volna az áramot, erősebb gyújtótekercseket lehetett használni, amelyek nagyobb szikraenergiát biztosítottak, javítva az égést.
• Kisebb érzékenység a környezeti tényezőkre: Az elektronika kevésbé volt érzékeny a vibrációra és a hőmérséklet-ingadozásra.

Bár az elektronikus gyújtáselosztók jelentős előrelépést jelentettek, még mindig rendelkeztek egy elosztófedéllel és rotorral, ami mechanikai mozgó alkatrészeket, és így kopást jelentett. Ezért a fejlődés nem állt meg itt.

A gyújtáselosztó nélküli rendszerek és a modern motorvezérlés

Az igazi áttörést a gyújtáselosztó nélküli rendszerek (Distributorless Ignition Systems – DIS) és a teljesen elektronikus, hengerenkénti gyújtótekercses (Coil-on-Plug – COP) rendszerek hozták el. Ezek a technológiák végleg felszámolták a gyújtáselosztó mechanikai korlátait, és lehetővé tették a gyújtásidőzítés soha nem látott precizitású, elektronikus vezérlését.

Gyújtáselosztó nélküli rendszerek (DIS / Waste Spark)

A DIS rendszerekben a gyújtáselosztó teljesen eltűnt. Helyette egy vagy több gyújtótekercs felelt a szikra előállításáért. Jellemzően minden tekercs két gyújtógyertyát látott el (ún. “waste spark” vagy “elveszett szikra” rendszer). Például egy négyhengeres motorban két gyújtótekercs volt: az egyik az 1-es és 4-es henger, a másik a 2-es és 3-as henger gyújtógyertyáját látta el.

Az egyik hengerben (pl. 1-es) a szikra a sűrítési ütem végén történik, ami beindítja az égést. Ezzel egyidejűleg a másik, párosított hengerben (4-es) is szikra keletkezik, de ott éppen a kipufogási ütem végén jár a dugattyú, így ez a szikra “elveszett”, azaz nem okoz égést, de nem is káros. Ez a rendszer egyszerűbb volt, mint az elosztós, kevesebb mozgó alkatrésszel, és nagyobb szikraenergiát tudott biztosítani.

A gyújtásidőzítést ebben az esetben már a motorvezérlő elektronika (ECU) végezte. Az ECU a főtengely-helyzet érzékelő (CKP) és a vezérműtengely-helyzet érzékelő (CMP) jelei alapján pontosan tudta, hogy melyik henger melyik ütemben van, és mikor van szükség gyújtásra.

Hengerenkénti gyújtótekercses rendszerek (Coil-on-Plug – COP)

Ez a jelenleg legelterjedtebb és legfejlettebb gyújtásrendszer. A COP rendszerekben minden egyes gyújtógyertyához tartozik egy saját, különálló gyújtótekercs. Ez a tekercs közvetlenül a gyújtógyertya fölött, vagy akár a gyertyára szerelve helyezkedik el. Ezzel kiküszöbölték a gyújtáskábeleket is, amelyek szintén hibaforrások lehettek.

A COP rendszerek előnyei:

• Maximális pontosság: Az ECU teljesen függetlenül tudja vezérelni minden henger gyújtásidőzítését.
• Maximális szikraenergia: Mivel minden hengernek saját tekercse van, minden egyes szikra a lehető legnagyobb energiával rendelkezhet, javítva az égést és csökkentve az emissziót.
• Nagyobb megbízhatóság: Kevesebb alkatrész, kevesebb hibaforrás. Egy tekercs meghibásodása csak egy henger működését befolyásolja, nem az egész motort.
• Diagnosztika: Az ECU képes egyedi tekercsek hibáit észlelni és jelenteni.
• Rugalmasság: Lehetővé teszi az adaptív gyújtásidőzítést, ahol az ECU valós időben, szenzorok (pl. kopogásérzékelő) jelei alapján módosítja az előgyújtást.

A motorvezérlő elektronika (ECU) szerepe

A modern gyújtásrendszerek agya az ECU. Ez a számítógép folyamatosan figyeli a motor számos paraméterét, mint például:

• Motorfordulatszám (főtengely-helyzet érzékelő)
• Motor terhelése (MAP/MAF szenzor, gázpedál állás)
• Levegő hőmérséklete és nyomása
• Hűtőfolyadék hőmérséklete
• Kipufogógáz összetétele (lambda szonda)
• Kopogásos égés (kopogásérzékelő)

Ezekből az adatokból az ECU egy előre programozott “térkép” (ignition map) és valós idejű korrekciók alapján kiszámolja a minden henger számára optimális gyújtásidőzítést. Ha a kopogásérzékelő detonációt észlel, az ECU azonnal csökkenti az előgyújtást az érintett hengerben, megvédve ezzel a motort a károsodástól. Ez az adaptív gyújtásvezérlés messze felülmúlja a mechanikus gyújtáselosztók képességeit.

Tehát, bár a gyújtáselosztó már nem része a modern motoroknak, öröksége, a precíz gyújtásidőzítés iránti igény, továbbra is a motortervezés egyik legfontosabb alapelve. A fejlődés egyszerűen a mechanikai megvalósításról a sokkal pontosabb és rugalmasabb elektronikus vezérlésre helyezte a hangsúlyt.

A gyújtáselosztó hibái és a motorra gyakorolt hatásuk

Azok számára, akik még régebbi, gyújtáselosztóval szerelt autóval rendelkeznek, vagy klasszikus járművek restaurálásával foglalkoznak, létfontosságú ismerni a gyújtáselosztó gyakori hibáit és azok tüneteit. Egy hibás gyújtáselosztó súlyosan ronthatja a motor teljesítményét, megbízhatóságát és akár károsodásához is vezethet.

Gyakori hibák és tünetek

1. Megszakító érintkezők kopása és beégése:
* Tünetek: Nehéz indítás, instabil alapjárat, gyenge gyorsulás, motor kihagyások (misfire), növekedett üzemanyag-fogyasztás. A kopott érintkezők nem nyitnak és zárnak precízen, ami gyenge szikrát eredményez.
* Megoldás: Rendszeres ellenőrzés, tisztítás, hézagbeállítás, szükség esetén csere.

2. Kondenzátor meghibásodása:
* Tünetek: Az érintkezők gyors beégése, gyenge szikra, motor kihagyások, különösen magas fordulatszámon. A kondenzátor hiányában az ívképzés károsítja az érintkezőket és csökkenti a szekunder feszültséget.
* Megoldás: Csere.

3. Elosztófedél és rotor kopása, repedése, szennyeződése:
* Tünetek: Motor kihagyások, rángatás, nehéz indítás nedves időben, gyenge teljesítmény. A repedések vagy szennyeződések “átvezetik” a nagyfeszültséget a fedél belsejében, vagy a rotor nem adja át megfelelően a szikrát.
* Megoldás: Rendszeres ellenőrzés, tisztítás, szükség esetén csere. A rotor és a fedél a legtöbb esetben együtt cserélendő.

4. Röpsúlyos előgyújtás-szabályozó meghibásodása:
* Tünetek: Gyenge gyorsulás, motorerő hiánya magas fordulatszámon, túlmelegedés. A beragadt vagy hibás súlyok nem módosítják megfelelően az előgyújtást a fordulatszám függvényében.
* Megoldás: Tisztítás, kenés, rugók ellenőrzése, szükség esetén javítás vagy csere.

5. Vákuumos előgyújtás-szabályozó meghibásodása (repedt membrán):
* Tünetek: Kopogásos égés (detonáció) alacsony terhelésen vagy gyorsításkor, gyenge üzemanyag-fogyasztás, motorerő hiánya. A repedt membrán miatt a vákuum nem tudja elfordítani a megszakító alaplemezt.
* Megoldás: Vákuumdoboz csere.

6. Elosztótengely kopása, holtjáték:
* Tünetek: Instabil alapjárat, gyenge teljesítmény, nehéz beállítani a gyújtást, extrém esetekben motorhiba. A tengely túlzott holtjátéka miatt az időzítés bizonytalanná válik.
* Megoldás: Felújítás vagy komplett elosztó csere.

7. Hall-szenzor vagy optikai érzékelő meghibásodása (elektronikus elosztóknál):
* Tünetek: A motor hirtelen leáll, nem indul, vagy szakaszosan működik.
* Megoldás: Érzékelő csere.

A karbantartás fontossága

A gyújtáselosztó, különösen a mechanikus típus, rendszeres karbantartást igényelt. Ez magában foglalta a megszakító érintkezők hézagának ellenőrzését és beállítását, a kondenzátor állapotának ellenőrzését, az elosztófedél és a rotor tisztítását vagy cseréjét, valamint az előgyújtás-szabályozó mechanizmusok működésének ellenőrzését. Ezeket a feladatokat gyakran a “nagyszerviz” részeként végezték el.

Egy jól karbantartott gyújtáselosztó hosszú ideig megbízhatóan működhetett, biztosítva a motor optimális teljesítményét. Azonban az elhanyagolás gyorsan vezetett a fent említett problémákhoz, amelyek nemcsak rontották a vezetési élményt, hanem hosszú távon súlyos és költséges motorhibákat is okozhattak.

„A gyújtáselosztó a motor szívverésének ritmusát diktálta; minden apró rezdülés, minden kopás befolyásolta a motor erejét és egészségét.”

Az előgyújtás finomhangolása és a motor teljesítménye közötti összefüggés

A gyújtáselosztó legfőbb feladata az előgyújtás szabályozása volt, amely az egyik legkritikusabb paraméter a motor teljesítményének és hatékonyságának szempontjából. Ahhoz, hogy megértsük, miért volt ez annyira fontos, mélyebben bele kell merülnünk az égési folyamatba.

Miért van szükség előgyújtásra?

Az üzemanyag-levegő keverék égése a hengerben nem pillanatszerű. Időbe telik, amíg a szikra által meggyújtott lángfront végigterjed az egész égéstéren. Ahhoz, hogy a maximális égési nyomás abban a pillanatban ébredjen, amikor a dugattyú éppen elindul lefelé a felső holtpontról (ez biztosítja a legnagyobb nyomatékot), a gyújtásnak már a felső holtpont előtt be kell következnie. Ez az időbeli eltolás az előgyújtás.

Az előgyújtás mértéke nem állandó, hanem a motor fordulatszámától és terhelésétől függően változik. Ennek oka a következő:

* Fordulatszám növekedése: Minél gyorsabban forog a motor, annál kevesebb idő áll rendelkezésre az égési folyamat lezajlásához. Ahhoz, hogy a maximális nyomás továbbra is optimális időben ébredjen, magasabb fordulatszámon nagyobb előgyújtásra van szükség. Ezt szabályozta a gyújtáselosztóban a röpsúlyos előgyújtás-szabályozó.
* Terhelés változása: A motor terhelése befolyásolja a hengerbe jutó levegő és üzemanyag mennyiségét, ezáltal a keverék sűrűségét és égési sebességét.
* Alacsony terhelés (magas vákuum): Ritkább keverék, lassabb égés, ezért több előgyújtásra van szükség. Ezt szabályozta a vákuumos előgyújtás-szabályozó.
* Magas terhelés (alacsony vákuum): Sűrűbb keverék, gyorsabb égés. Túl sok előgyújtás kopogásos égéshez vezetne, ezért ilyenkor az előgyújtás mértékét csökkenteni kell.

Az előgyújtás beállítása és finomhangolása

A gyújtáselosztóval szerelt motoroknál a gyújtásidőzítés alapbeállítását egy stroboszkópos lámpa segítségével végezték. A motor alapjáraton járt, a vákuumos előgyújtás-szabályozót le kellett húzni, majd az elosztót a motorblokkhoz képest elforgatva állították be az alapelőgyújtást a főtengely-tárcsán lévő jelölések alapján. Ezután a vákuumcső visszakötése és a fordulatszám emelésekor ellenőrizték a röpsúlyos és vákuumos szabályozók működését.

A finomhangolás során figyelembe vették az üzemanyag minőségét, a motor kopottságát és a gyártó által megadott specifikációkat. Egy nem megfelelően beállított gyújtás azonnal érezhető volt a motor viselkedésén:

• Túl kevés előgyújtás: Gyenge teljesítmény, lomha gyorsulás, magasabb üzemanyag-fogyasztás, melegedő motor.
• Túl sok előgyújtás: Kopogásos égés (különösen terhelés alatt), túlmelegedés, motor károsodásának veszélye, rosszabb gyorsulás (az ECU-val szerelt modern motoroknál az ECU visszavesz az előgyújtásból, ha kopogást észlel, de a régi elosztós rendszereknél ez nem volt így, ott a kártékony kopogás bekövetkezett).

A teljesítmény optimalizálása

A gyújtáselosztó célja az volt, hogy a lehető legközelebb kerüljön az ideális előgyújtáshoz minden üzemállapotban. Minél pontosabban sikerült ezt megvalósítani, annál hatékonyabban égett el az üzemanyag, annál nagyobb volt a motor által leadott teljesítmény és nyomaték, és annál gazdaságosabb volt az üzemeltetés.

A modern motorvezérlő rendszerek (ECU) ezt a finomhangolást sokkal precízebben és dinamikusabban végzik, mint a mechanikus elosztók. Képesek millimásodpercenként több ezer számítást végezni, és valós időben módosítani az előgyújtást a szenzorok jelei alapján, elkerülve a kopogást, miközben maximalizálják a teljesítményt és a hatékonyságot. Ez a különbség magyarázza a gyújtáselosztó rendszerek fokozatos eltűnését és a modern motorok sokkal jobb teljesítmény- és fogyasztási adatait.

Összehasonlítás: Mechanikus vs. Elektronikus vs. Elosztó nélküli gyújtás

A gyújtásrendszerek fejlődése a motorok történetével párhuzamosan zajlott, és minden új generáció jelentős előrelépést hozott a teljesítmény, megbízhatóság és hatékonyság terén. Tekintsük át a főbb különbségeket egy összehasonlító táblázatban.

A fejlődés mozgatórugói

A gyújtásrendszerek fejlődését elsősorban három tényező vezérelte:

1. Teljesítmény és hatékonyság: A motorokból kihozható maximális teljesítmény és a lehető legalacsonyabb üzemanyag-fogyasztás elérése. Ehhez elengedhetetlen a gyújtásidőzítés pontos és dinamikus szabályozása.
2. Környezetvédelem: A szigorodó emissziós normák megkövetelték a minél tisztább égést. A precíz gyújtásvezérlés segít csökkenteni a károsanyag-kibocsátást.
3. Megbízhatóság és karbantartás: A kevesebb mozgó alkatrész, a hosszabb élettartam és az alacsonyabb karbantartásigény mind a felhasználók, mind a gyártók számára előnyös.

A gyújtáselosztó, a maga idejében forradalmi és zseniális megoldás volt, amely évtizedeken át megbízhatóan szolgálta a motorokat. Azonban a technológia fejlődésével, az elektronika térnyerésével és a motorvezérlő rendszerek kifinomultságával a szerepe elhalványult, helyét átadva a sokkal precízebb, rugalmasabb és karbantartásmentesebb megoldásoknak. Ez a fejlődés tette lehetővé a mai modern motorok elképesztő teljesítményét és hatékonyságát, miközben csökkentette a károsanyag-kibocsátást.

Gyakorlati tanácsok gyújtáselosztóval szerelt autók tulajdonosainak

Bár a legtöbb újonnan gyártott autó már régóta nem használ gyújtáselosztót, sok régebbi jármű tulajdonosa még mindig találkozik ezzel az alkatrésszel. A megfelelő karbantartás és odafigyelés kulcsfontosságú az ilyen motorok megbízható és hatékony működéséhez. Íme néhány gyakorlati tanács:

Rendszeres ellenőrzés és karbantartás

1. Gyújtásidőzítés ellenőrzése: Időnként, különösen ha a motor viselkedése megváltozik (gyengébb gyorsulás, kopogás, nagyobb fogyasztás), ellenőriztesse a gyújtásidőzítést stroboszkópos lámpával. Az alapelőgyújtás beállítása kritikus.
2. Elosztófedél és rotor cseréje: Ezek az alkatrészek kopó alkatrészek, amelyek a szikraátugrás miatt erodálódnak. Javasolt a gyártó által előírt időközönként, vagy 40 000 – 60 000 kilométerenként cserélni őket. Repedések, égési nyomok vagy túlzott kopás esetén azonnal cserélje.
3. Gyújtáskábelek ellenőrzése: A gyújtáselosztóhoz csatlakozó nagyfeszültségű kábelek is elöregedhetnek, megrepedhetnek, ami szikraátvezetéshez vagy ellenállás növekedéséhez vezet. Rendszeresen ellenőrizze őket, és szükség esetén cserélje ki a teljes készletet.
4. Megszakító érintkezők és kondenzátor (mechanikus elosztóknál): Ezeket az alkatrészeket a legtöbb gyártó 20 000 – 30 000 kilométerenként javasolta ellenőrizni, tisztítani, beállítani, vagy cserélni. A kondenzátor megbízható működése elengedhetetlen az érintkezők élettartamához és a szikra energiájához.
5. Előgyújtás-szabályozók ellenőrzése: Győződjön meg arról, hogy a röpsúlyos és vákuumos mechanizmusok szabadon mozognak és megfelelően működnek. A vákuumcső épsége is fontos.

Tünetek, amikre figyelni kell

* Nehéz indítás, különösen hidegben vagy nedves időben: Utalhat gyenge szikrára, repedt elosztófedélre vagy rossz kábelekre.
* Instabil alapjárat, motor rángatás: Rossz gyújtásidőzítésre, kopott érintkezőkre vagy elosztófedél-hibára utalhat.
* Teljesítményvesztés, gyenge gyorsulás: Nem megfelelő előgyújtásra, gyenge szikrára vagy kopott alkatrészekre utal.
* Növekedett üzemanyag-fogyasztás: Gyakran a nem optimális égés következménye, amit a rossz gyújtásidőzítés okoz.
* Kopogó hang a motorból (különösen terhelés alatt): Túl sok előgyújtásra vagy a vákuumos szabályozó hibájára utalhat. Ez azonnali beavatkozást igényel a motor károsodásának elkerülése érdekében.

Alkatrészek beszerzése

Régebbi autókhoz az alkatrészek beszerzése néha kihívást jelenthet. Mindig törekedjen jó minőségű, megbízható utángyártott vagy (ha elérhető) eredeti alkatrészek beszerzésére. Az olcsó, silány minőségű alkatrészek gyakran rövid élettartamúak, és ismételt hibákhoz vezethetnek.

A gyújtáselosztó egy viszonylag egyszerű, de rendkívül fontos alkatrész volt. Megfelelő odafigyeléssel és karbantartással még ma is megbízhatóan működhet azokban a járművekben, amelyekben helyet kapott. A működési elvének megértése és a hibák felismerése segíthet abban, hogy autója motorja hosszú ideig megőrizze erejét és hatékonyságát.

A gyújtáselosztó szerepe a motorok evolúciójában

Visszatekintve, a gyújtáselosztó nem csupán egy alkatrész volt, hanem egy kulcsfontosságú mérföldkő a belső égésű motorok fejlődésében. Az első motorok még nagyon egyszerű gyújtásrendszerekkel működtek, gyakran kézi indítással és alapvető időzítéssel. A többhengeres motorok megjelenésével vált elengedhetetlenné egy olyan eszköz, amely képes a szikrát precízen elosztani és időzíteni az egyes hengerek között.

A mechanikus gyújtáselosztó zsenialitása abban rejlett, hogy viszonylag kevés alkatrésszel, tisztán mechanikai úton tudta megoldani ezt a komplex feladatot. A röpsúlyos és vákuumos előgyújtás-szabályozók a motor fordulatszámához és terheléséhez igazodva biztosították az optimális égést, ami jelentősen hozzájárult a motorok teljesítményének és hatékonyságának növeléséhez. Ezek nélkül a mechanizmusok nélkül a motorok sokkal kevésbé lennének rugalmasak és sokkal alacsonyabb fordulatszám-tartományban működnének hatékonyan.

Ahogy a technológia fejlődött, és az elektronika egyre megbízhatóbbá és olcsóbbá vált, a gyújtáselosztó is átalakult. Az elektronikus gyújtáselosztók, amelyek a megszakító érintkezőket szenzorokkal váltották fel, jelentős előrelépést hoztak a megbízhatóságban és a pontosságban. Azonban a fizikai elosztás és a mozgó alkatrészek (rotor, fedél) továbbra is korlátozták a rendszert.

A valódi forradalom a gyújtáselosztó nélküli rendszerek és a COP (Coil-on-Plug) technológia megjelenésével következett be. Ezek a rendszerek teljesen felszámolták a mechanikus elosztás szükségességét, átadva a teljes vezérlést az ECU-nak. Ez a váltás nemcsak a pontosságot és a megbízhatóságot növelte drámaian, hanem lehetővé tette az adaptív gyújtásvezérlést is, ahol a motor valós időben, a környezeti és működési feltételekhez igazodva optimalizálja a gyújtásidőzítést.

Ez az evolúció jól mutatja, hogyan épülnek egymásra a technológiai innovációk. A gyújtáselosztó alapozta meg a precíz gyújtásidőzítés fontosságát, és az ezen a területen szerzett tapasztalatok vezettek el a mai, rendkívül kifinomult motorvezérlő rendszerekhez. Bár a fizikai alkatrész már nagyrészt a történelemkönyvekbe került, a mögötte rejlő elvek és az általa megoldott problémák továbbra is alapvető fontosságúak a belső égésű motorok megértésében és fejlesztésében.

A gyújtáselosztó tehát egyfajta hidat képez a korai, egyszerű motorok és a mai, számítógép-vezérelt, nagy teljesítményű erőforrások között. Megértése nem csupán technikatörténeti érdekesség, hanem segít abban is, hogy jobban értékeljük a modern motorok mérnöki bravúrjait és a mögöttük álló évtizedes fejlesztési munkát. Az autó motorjának ereje, hatékonysága és megbízhatósága mind a gyújtásrendszer precíz működésén múlik, amelynek korai, de meghatározó szereplője volt a gyújtáselosztó.
