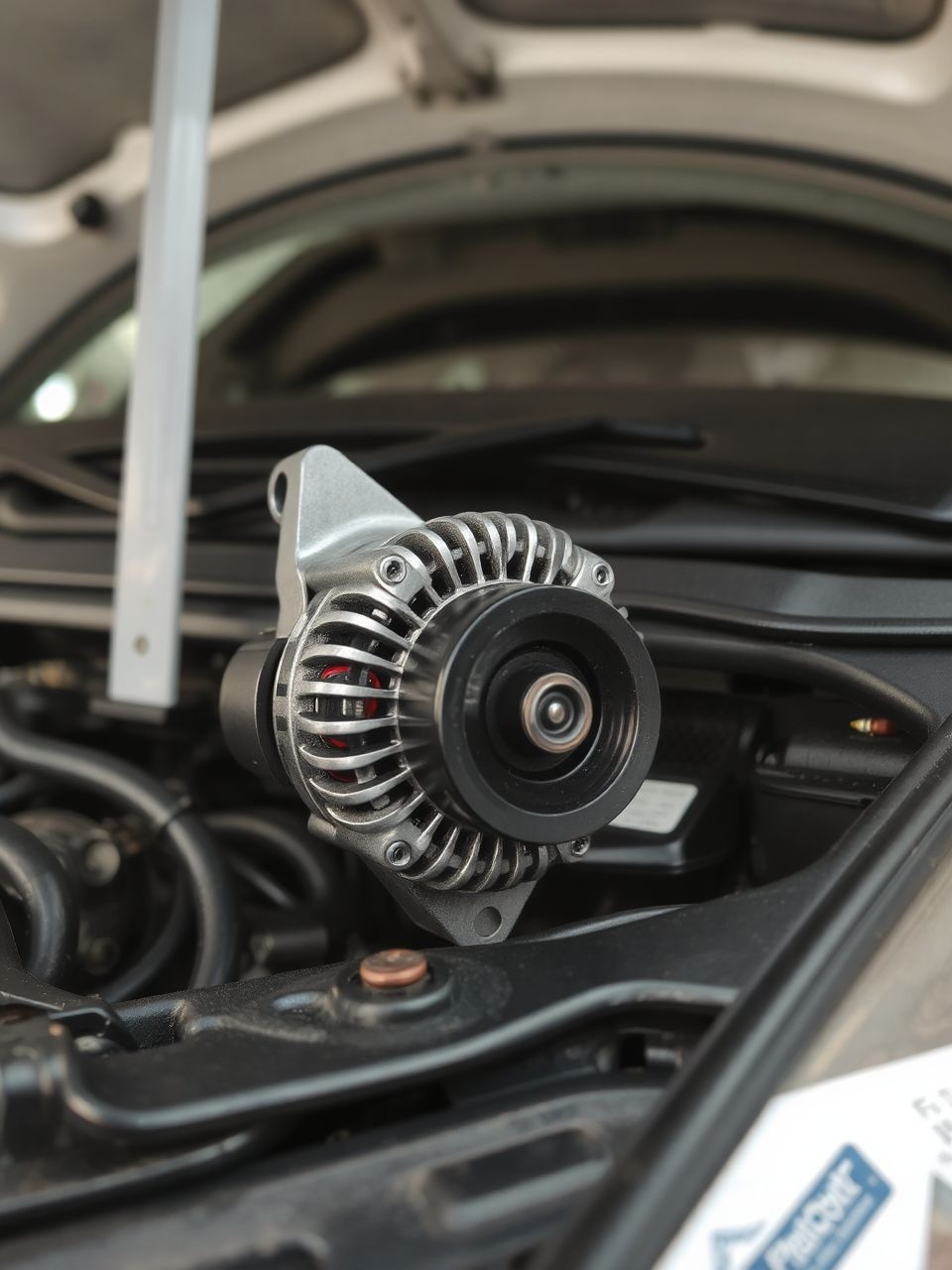

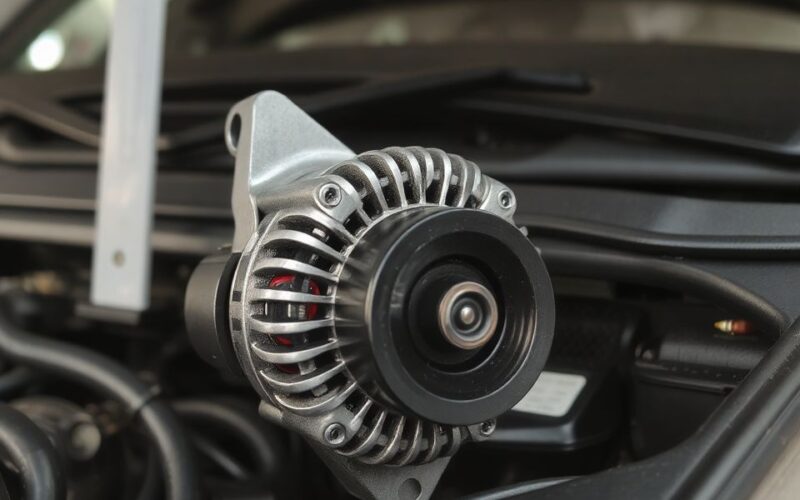

A generátor szabadonfutó szerepe az autókban – Fontos tudnivalók és hibajelenségek

A modern autók motortere egyre zsúfoltabb, és a benne található technológia egyre kifinomultabbá válik. Az autók elektromos energiaigénye az elmúlt évtizedekben drasztikusan megnőtt, köszönhetően az egyre több kényelmi funkciónak, a biztonsági rendszereknek és a fejlett infotainment megoldásoknak. Ezen rendszerek mindegyikének stabil és megbízható áramellátásra van szüksége, amelyet a generátor biztosít. A generátor a motor forgási energiáját alakítja át elektromos energiává, de ez a folyamat nem mindig zökkenőmentes. A motor egyenetlen járása, különösen alacsony fordulatszámon vagy hirtelen gyorsításkor, komoly kihívást jelent a generátor és az egész segédberendezés-hajtásrendszer számára. Itt lép be a képbe egy viszonylag kicsi, de annál fontosabb alkatrész: a generátor szabadonfutó, vagy más néven szabadonfutó ékszíjtárcsa.

A generátor szabadonfutó feladata, hogy megóvja a szíjhajtásrendszert a motor forgattyús tengelyének egyenetlen, torziós rezgéseitől. Ezek a rezgések különösen intenzívek a modern dízelmotorokban és a kis hengerűrtartalmú, turbófeltöltős benzinmotorokban, amelyek gyakran használnak start-stop rendszereket. A szabadonfutó nélkül az ékszíj, a szíjfeszítő és maga a generátor is idő előtt elhasználódna, zajos működésről, sőt akár súlyosabb meghibásodásokról is árulkodva. Ennek az apró, de kulcsfontosságú alkatrésznek a megértése elengedhetetlen a modern gépjárművek megbízható működéséhez és a karbantartási költségek optimalizálásához.

Mi is az a generátor szabadonfutó és hogyan működik?

A generátor szabadonfutó (angolul Overrunning Alternator Pulley, OAP vagy Overrunning Alternator Decoupler, OAD) egy speciális ékszíjtárcsa, amely a generátor tengelyére van szerelve. Alapvető funkciója, hogy egyirányú tengelykapcsolóként működjön, lehetővé téve a generátor számára, hogy függetlenül forogjon, amikor a motor fordulatszáma hirtelen lecsökken, vagy amikor a forgattyús tengely torziós rezgéseket produkál. Ez a mechanizmus nagymértékben csökkenti a szíjhajtásrendszerre ható dinamikus terheléseket.

Egy hagyományos, fix ékszíjtárcsa esetén a generátor fordulatszáma szigorúan követi a motor fordulatszámát és annak minden ingadozását. A modern motorok, különösen a dízelek és a kis hengerűrtartalmú benzinmotorok, jelentős nyomatékingadozásokat mutatnak a motor egy-egy munkaüteme során. Ezek az ingadozások a főtengelyen keresztül az ékszíjra, majd onnan a generátorra is átadódnak, ami rendkívül gyors és hirtelen gyorsulásokhoz és lassulásokhoz vezet a generátor tengelyén. Ezt a jelenséget nevezzük torziós rezgésnek.

A szabadonfutó lényege egy beépített egyirányú kuplung. Képzeljünk el egy kerékpárt: amikor hajtjuk, a lánckerék forgatja a kereket, de amikor abbahagyjuk a pedálozást, a kerék tovább foroghat függetlenül. Hasonló elven működik a generátor szabadonfutó is. Amikor az ékszíj a motor felől meghajtja a szabadonfutót, az energiát átadja a generátor tengelyének, és az forog. Azonban, ha a motor fordulatszáma hirtelen csökken (például motorfék üzemben vagy váltáskor), vagy a főtengely “visszarántja” az ékszíjat, a szabadonfutó leválasztja a generátort a szíjhajtásról. A generátor saját tehetetlenségénél fogva tovább foroghat a saját sebességével, anélkül, hogy a motor hirtelen lassulása visszarántaná.

Ez a “dekuplálás” két fő előnnyel jár. Először is, kisimítja a generátorra ható nyomatéklökéseket, ezáltal csökkentve a generátor csapágyainak és belső alkatrészeinek terhelését, meghosszabbítva az élettartamát. Másodszor, és talán még fontosabb, stabilizálja az ékszíj mozgását. A szabadonfutó nélkül az ékszíj folyamatosan rángatná, remegne, csúszna és pattogna a tárcsákon, ami extrém kopáshoz vezetne, nemcsak az ékszíjon, hanem a szíjfeszítőn és a többi segédberendezés tárcsáján is. A szabadonfutó bevezetése jelentősen hozzájárult a szíjhajtásrendszerek megbízhatóságának és élettartamának növeléséhez.

Miért vált elengedhetetlenné a generátor szabadonfutó? A modern járművek kihívásai

A gépjárműipar az elmúlt évtizedekben óriási fejlődésen ment keresztül, ami jelentős változásokat hozott a motorok felépítésében és a segédberendezések szerepében is. Ezek a változások tették a generátor szabadonfutót egyre inkább alapvető alkatrésszé, különösen a modern gépjárművekben. Három fő tényező játszott kulcsszerepet ebben a folyamatban:

1. A motorok nyomatékingadozásának növekedése: A modern dízelmotorok, különösen a közvetlen befecskendezésű, nagynyomású rendszerekkel szereltek, sokkal nagyobb nyomatékot produkálnak alacsony fordulatszámon, de a motor egyes munkaütemei közötti nyomatékkülönbségek is jelentősebbek. Hasonlóan, a kis hengerűrtartalmú, turbófeltöltős benzinmotorok, amelyek a károsanyag-kibocsátás csökkentése és a hatékonyság növelése érdekében kerültek előtérbe, szintén hajlamosak az erősebb torziós rezgésekre. Ezek a motorok nagyobb impulzusokat adnak át a főtengelynek, ami intenzívebb rángatózást okoz a szíjhajtáson.
2. A start-stop rendszerek elterjedése: A környezetvédelmi előírások és az üzemanyag-hatékonyság iránti igények hatására a start-stop rendszerek ma már szinte minden új autóban megtalálhatók. Ez a technológia azt jelenti, hogy a motor gyakrabban áll le és indul újra, különösen városi forgalomban. Minden egyes motorleállítás és újraindítás rendkívül nagy terhelést ró a szíjhajtásrendszerre. A hirtelen gyorsulások és lassulások extrém módon igénybe veszik az ékszíjat és a generátort, rövidítve azok élettartamát. A szabadonfutó itt kulcsfontosságú, mivel simábbá teszi ezeket az átmeneteket.
3. A megnövekedett elektromos energiaigény: Ahogy az autók egyre inkább “guruló számítógépekké” válnak, az elektromos fogyasztók száma és teljesítménye folyamatosan növekszik. Ülésfűtés, kormányfűtés, számos vezérlőegység, nagyteljesítményű audiorendszerek, USB töltőpontok, fejlett világítástechnika – mindezek jelentős áramot igényelnek. Ez azt jelenti, hogy a generátoroknak nagyobb teljesítményűnek kell lenniük, és gyakrabban kell maximális terhelésen működniük. A nagyobb generátorok nagyobb tehetetlenségi nyomatékkal rendelkeznek, ami tovább súlyosbítja a torziós rezgések problémáját, ha nincs szabadonfutó.

Ezen tényezők együttesen azt eredményezték, hogy a hagyományos, fix ékszíjtárcsás generátorok már nem tudták hatékonyan kezelni a rájuk ható erőket. A szabadonfutó bevezetése nélkül a szíjfeszítők rendkívül gyorsan elhasználódtak volna, az ékszíjak csúsznának, nyikorognának és szakadnának, a generátorok csapágyai pedig idő előtt tönkremennének. Ezért vált a generátor szabadonfutó egy kritikus alkatrésszé, amely elengedhetetlen a modern autók megbízható és csendes működéséhez.

„A generátor szabadonfutó nem egy luxusalkatrész, hanem egy technológiai válasz a modern motorok és a megnövekedett energiaigény támasztotta kihívásokra. Nélküle a mai autók szíjhajtásrendszerei nem lennének képesek a tartós és megbízható működésre.”

Az OAP és OAD: Két fő típus a generátor szabadonfutóknál

A generátor szabadonfutóknak alapvetően két fő típusa létezik, amelyek a működési elvükben és a csillapítási képességeikben térnek el egymástól. Ezek az OAP (Overrunning Alternator Pulley) és az OAD (Overrunning Alternator Decoupler).

OAP (Overrunning Alternator Pulley) – A szabadonfutó ékszíjtárcsa

Az OAP, vagyis a hagyományos szabadonfutó ékszíjtárcsa az egyszerűbb és elterjedtebb megoldás. Fő funkciója, hogy egyirányú tengelykapcsolóként működjön, lehetővé téve a generátor számára, hogy tovább forogjon, amikor a motor fordulatszáma hirtelen lecsökken, vagy amikor a főtengely nyomatékimpulzusai “visszarántják” az ékszíjat. Ez a mechanizmus a kerékpárok szabadonfutójához hasonlóan működik: egy görgős vagy racsnis mechanizmus révén csak egy irányba viszi át a nyomatékot. Amikor a hajtóoldal (ékszíj) lassul, a generátor tehetetlensége miatt tovább forog, és a szabadonfutó “kiold”, megakadályozva a generátor hirtelen lassulását.

Az OAP elsődleges célja a dinamikus terhelések csökkentése az ékszíjon és a szíjfeszítőn. Amikor a motor fordulatszáma gyorsan ingadozik, a generátor nem kényszerül arra, hogy minden egyes fordulatszám-változást azonnal kövessen. Ezáltal csökken az ékszíj rángatózása, a szíjfeszítő mozgása simábbá válik, és az egész rendszer élettartama megnő. Az OAP azonban elsősorban a hirtelen lassulások és a motor egyenetlen járásából eredő, magas frekvenciájú rezgések csillapítására szolgál, de nem nyújt jelentős torziós rezgéscsillapítást a hajtóoldal és a hajtott oldal között.

OAD (Overrunning Alternator Decoupler) – A szabadonfutó és rezgéscsillapító

Az OAD egy fejlettebb és komplexebb megoldás, amely nemcsak a szabadonfutó funkciót látja el, hanem egy beépített torziós rezgéscsillapítóval is rendelkezik. Ez a csillapító mechanizmus általában egy rugós vagy gumi elemet tartalmaz, amely képes elnyelni és tompítani a motor forgattyús tengelyéről érkező torziós rezgéseket, mielőtt azok elérnék a generátort. Az OAD tehát kétirányú csillapítást biztosít: egyrészt leválasztja a generátort a hirtelen fordulatszám-csökkenéseknél (mint az OAP), másrészt aktívan csillapítja a motor nyomatékingadozásaiból eredő rezgéseket mindkét irányban.

Az OAD-t jellemzően olyan járművekben alkalmazzák, ahol a motor rendkívül erős torziós rezgéseket produkál, vagy ahol a szíjhajtásrendszer különösen érzékeny a zajra és a vibrációra. Ilyenek például a modern, nagy teljesítményű dízelmotorok, a start-stop rendszerekkel szerelt autók, vagy azok a járművek, ahol a segédberendezések elrendezése miatt a szíjhossz vagy az áttételek különösen nagy terhelést jelentenek a rendszerre. Az OAD használata tovább csökkenti az ékszíj és a szíjfeszítő terhelését, növeli a rendszer élettartamát, és jelentősen hozzájárul a motor csendesebb és simább működéséhez.

Összefoglalva, az OAP egy egyirányú tengelykapcsoló, amely a generátor lassulását gátolja meg, míg az OAD ezen felül egy torziós rezgéscsillapítóval is rendelkezik, amely aktívan csillapítja a motor nyomatékingadozásait. Az OAD drágább és bonyolultabb, de nagyobb védelmet és simább működést biztosít a szíjhajtásrendszer számára.

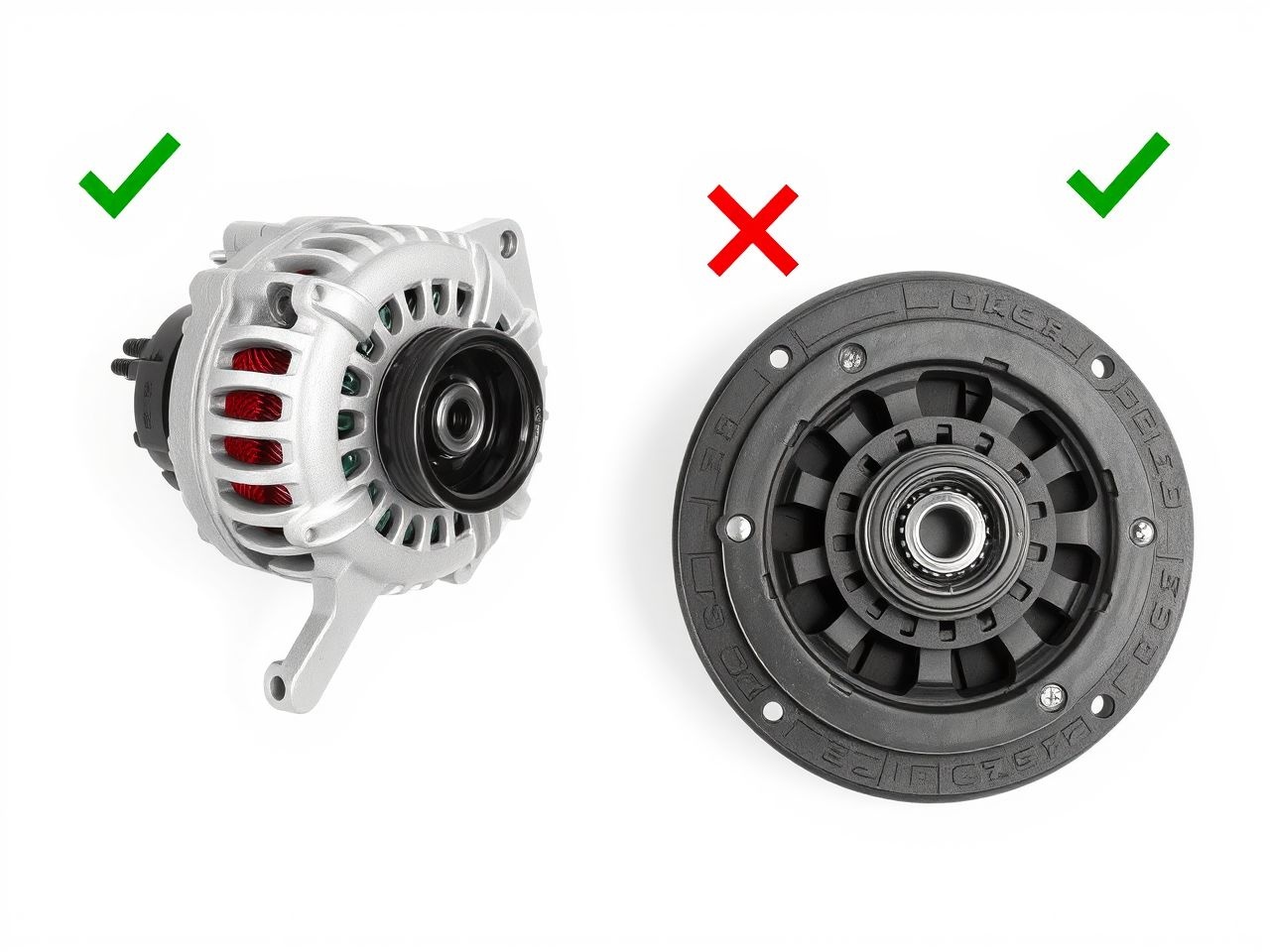

A generátor szabadonfutó előnyei és hátrányai

Mint minden műszaki megoldásnak, a generátor szabadonfutónak is megvannak a maga előnyei és hátrányai. Azonban a modern autók esetében az előnyök messze felülmúlják a hátrányokat, amiért az alkatrész széles körben elterjedt.

Előnyök:

1. Az ékszíj élettartamának növelése: A legjelentősebb előny, hogy a szabadonfutó drámaian csökkenti az ékszíjra ható rángatózó erőket. Ezáltal az ékszíj kevésbé kopik, kevésbé nyúlik, és sokkal hosszabb ideig képes ellátni feladatát, megelőzve a korai szakadást vagy a csúszásból eredő problémákat.
2. A szíjfeszítő élettartamának meghosszabbítása: A szabadonfutó nélkül a szíjfeszítőnek folyamatosan kompenzálnia kellene a motor egyenetlen járásából eredő ékszíjmozgásokat. Ez extrém mértékben igénybe venné a feszítő mechanizmusát, ami gyors kopáshoz és meghibásodáshoz vezetne. A szabadonfutó simábbá teszi a feszítő működését, jelentősen növelve annak élettartamát.
3. A generátor élettartamának növelése: A generátor csapágyai és belső részei (pl. diódák) sokkal kisebb dinamikus terhelésnek vannak kitéve a szabadonfutóval. A hirtelen gyorsulások és lassulások elmaradása kíméli a generátort, meghosszabbítva annak működési idejét és csökkentve a javítási költségeket.
4. Zaj- és rezgéscsökkentés: Az ékszíj rángatózása, a szíjfeszítő “ugrálása” és a generátor hirtelen mozgásai mind zajjal és vibrációval járnak. A szabadonfutó kisimítja ezeket a mozgásokat, hozzájárulva a motor csendesebb és simább működéséhez, ami nagyobb vezetési komfortot eredményez.
5. Üzemanyag-hatékonyság javítása (indirekt): Bár közvetlenül nem befolyásolja az üzemanyag-fogyasztást, a hatékonyabb és simább szíjhajtásrendszer kevesebb energiát von el a motortól, ami hozzájárulhat az általános hatékonyság javulásához. Emellett a start-stop rendszerek hatékonyabb működését is támogatja.
6. Stabilabb akkumulátor töltés: A generátor egyenletesebb fordulatszáma stabilabb feszültséget és áramot biztosít az akkumulátor töltéséhez és az elektromos rendszerek ellátásához.

Hátrányok:

1. Magasabb bekerülési költség: A szabadonfutó drágább, mint egy hagyományos, fix ékszíjtárcsa. Ez a gyártási költségeket és a cserealkatrész árát is növeli.
2. Potenciális hibalehetőség: Mivel egy mozgó, mechanikus alkatrészről van szó, a szabadonfutó is elromolhat. A meghibásodása specifikus tünetekkel jár, és cseréje szakértelmet és speciális szerszámokat igényel.
3. Bonyolultabb diagnosztika: A szabadonfutó hibáinak felismerése néha kihívást jelenthet, mivel a tünetek hasonlóak lehetnek más szíjhajtásrendszeri problémákhoz. Ez megnehezítheti a pontos diagnózist a tapasztalatlan szerelők számára.
4. Speciális szerszámok igénye a cseréhez: A szabadonfutó eltávolítása és felszerelése speciális kulcsokat és célszerszámokat igényel, ami a házi barkácsolók számára szinte lehetetlenné teszi a cserét, és a szervizeknek is be kell szerezniük ezeket az eszközöket.

Összességében a szabadonfutó bevezetése egyértelműen pozitív hatással volt a modern autók megbízhatóságára és a szíjhajtásrendszerek élettartamára. Bár van némi plusz költség és egy újabb potenciális hibalehetőség, ezeket ellensúlyozzák a jelentős előnyök.

Gyakori hibajelenségek és tünetek – Hogyan ismerjük fel a bajt?

A generátor szabadonfutó meghibásodása számos jelenséggel járhat, amelyek egy része félrevezető lehet, mivel hasonlít más szíjhajtásrendszeri problémákra. Fontos, hogy időben felismerjük a tüneteket, mert egy tönkrement szabadonfutó súlyosabb károkat is okozhat a generátorban, az ékszíjon vagy a szíjfeszítőn.

1. Csörgő, zörgő, kattogó vagy morajló hang a motortérből

Ez az egyik leggyakoribb és legjellemzőbb tünet. A szabadonfutó meghibásodásakor a belső mechanizmus (görgők, rugók) elkophat, beragadhat vagy széteshet. Ez a generátor tengelye és a tárcsa közötti kapcsolat rendellenes működését okozza, ami fémes csörgő, zörgő vagy kattogó hangot eredményezhet, különösen alapjáraton vagy a motor fordulatszámának hirtelen változásakor. A hang jellege változhat a kopás mértékétől függően, a finom ciripeléstől a durva csörgésig. Néha egy mély, morajló hang is hallható, ami a generátor túlterheléséből vagy a csapágyak károsodásából eredhet.

2. Szaladgáló, remegő, ugráló ékszíj

Ha a szabadonfutó beragad (azaz fix tárcsaként kezd működni), vagy ha teljesen tönkremegy, a motor forgattyús tengelyének minden rezgése közvetlenül átadódik az ékszíjra. Ennek eredményeként az ékszíj rendellenesen remeghet, ugrálhat, “szaladgálhat” a tárcsákon, különösen alapjáraton vagy a motor leállításakor. Ez a jelenség a szíjfeszítő rendellenes mozgásával is együtt jár: a feszítő karja szokatlanul nagy amplitúdóval, gyorsan mozoghat, mintha idegesen “táncolna”. Ez a túlzott mozgás extrém terhelést jelent az ékszíjra és a feszítőre.

3. Ékszíjcsúszás, nyikorgás, visítás

A remegő ékszíj könnyebben elveszítheti a tapadását a tárcsákon, ami csúszáshoz és jellegzetes nyikorgó vagy visító hanghoz vezethet, különösen hidegindításkor, nedves időben vagy hirtelen gázadáskor. Ez a csúszás nemcsak zavaró, hanem az ékszíj anyagát is károsítja, és extrém esetben az ékszíj idő előtti szakadásához vezethet. Az ékszíjcsúszás miatt a generátor nem képes megfelelően tölteni az akkumulátort, ami lemerült akkumulátorhoz és elektromos problémákhoz vezethet.

4. Akkumulátor töltési problémák

Bár ritkább, a súlyosan meghibásodott szabadonfutó indirekt módon befolyásolhatja az akkumulátor töltését. Ha a szabadonfutó beragad és a generátor folyamatosan ki van téve a motor rángatózásának, az extrém terhelés miatt a generátor belső alkatrészei (pl. diódahíd, feszültségszabályzó) károsodhatnak. Emellett az ékszíj csúszása is csökkenti a generátor hatékonyságát. Eredményképpen a műszerfalon megjelenhet az akkumulátor töltésjelző lámpa, vagy a multiméteres mérés alacsonyabb töltési feszültséget mutathat.

5. Motor leállításakor hallható zajok

Ez egy nagyon árulkodó jel. Amikor leállítjuk a motort, a főtengely forgása hirtelen megszűnik. Egy jól működő szabadonfutó esetén a generátor a tehetetlenségénél fogva még egy rövid ideig tovább forog. Ha azonban a szabadonfutó beragadt, a generátor is hirtelen áll meg a motorral együtt. Ez a hirtelen leállás egy éles, koppanó vagy csattanó hangot adhat ki a motortérből, ami a generátor hirtelen lefékeződéséből ered. Ha a motor leállítása után nem halljuk, hogy a generátor tengelye még egy kicsit “kipörögne”, az erős gyanút vet a szabadonfutó meghibásodására.

6. A generátor túlmelegedése vagy füstölése

Ez egy extrém és ritka eset, de előfordulhat. Ha a szabadonfutó teljesen beragad, és emellett az ékszíj is csúszik, az ékszíj és a tárcsa közötti súrlódás hőt termelhet. Ez okozhatja az ékszíj anyagának felmelegedését, sőt akár füstölését is. Ezzel párhuzamosan a generátor is túlmelegedhet a folyamatos túlterhelés miatt. Ez egy súlyos vészhelyzet, amely azonnali beavatkozást igényel.

A fenti tünetek közül a csörgő hang és a remegő ékszíj a leggyakoribb és legkönnyebben észrevehető jelek. Amennyiben bármelyik tünetet tapasztaljuk, érdemes minél hamarabb szakemberhez fordulni a probléma pontos diagnosztizálása és orvoslása érdekében.

A hibafelismerés és diagnosztika lépései

A generátor szabadonfutó hibájának pontos diagnosztizálása némi tapasztalatot és speciális szerszámokat igényelhet, de vannak olyan lépések, amelyeket akár otthon is elvégezhetünk a probléma behatárolásához. A legfontosabb, hogy ne keverjük össze a szabadonfutó hibáját más, hasonló tünetekkel járó szíjhajtásrendszeri problémákkal.

1. Hallgatózás és vizuális ellenőrzés járó motornál

Ez az első és legfontosabb lépés. Nyissuk fel a motorháztetőt, és járassuk a motort alapjáraton. Figyeljük meg az ékszíj mozgását.

• Normális működés esetén: Az ékszíj viszonylag egyenletesen, simán forog, és a szíjfeszítő karja minimális, finom mozgást végez.
• Szabadonfutó hiba esetén: Az ékszíj erősen remeghet, ugrálhat, különösen a generátor és a szíjfeszítő között. A szíjfeszítő karja szokatlanul nagy amplitúdóval, gyorsan “táncolhat”, mintha a motor rángatózna. Hallgassunk éles, fémes csörgő, zörgő, kattogó vagy morajló hangot a generátor környékéről. Próbáljuk meg finoman növelni és csökkenteni a motor fordulatszámát, és figyeljük meg, hogyan változik a zaj és az ékszíj mozgása.

2. Motor leállításakor történő megfigyelés

Ez a legárulkodóbb teszt.

• Normális működés esetén: Amikor leállítjuk a motort, a generátor tengelye (és vele a hűtőventilátor lapátjai, ha láthatók) a tehetetlenségénél fogva még egy rövid ideig (néhány másodpercig) tovább foroghat, miután a motor már megállt. Ez egy finom, “kipörgő” hanggal jár.
• Szabadonfutó hiba (beragadás) esetén: Ha a szabadonfutó beragadt, a generátor is azonnal, hirtelen megáll a motorral együtt. Ezt gyakran egy éles, koppanó vagy csattanó hang kíséri a motor leállításakor. Ez a jelenség egyértelműen a szabadonfutó hibájára utal.

3. Kézi teszt (motor kikapcsolt állapotában)

Ez a teszt csak akkor végezhető el biztonságosan, ha a motor teljesen hideg és kikapcsolt állapotban van, és nincs gyújtás.

• Lazítsuk meg vagy távolítsuk el az ékszíjat a generátor tárcsájáról.
• Próbáljuk meg kézzel megforgatni a generátor tárcsáját.
  • Normális működés esetén: A tárcsának az egyik irányba szabadon kell forognia (általában az óramutató járásával megegyezően, de ez típustól függően változhat), míg a másik irányba blokkolnia kell, azaz nem szabad hagynia a generátor tengelyének elfordulását. Ha a generátor ventilátorlapátjait nézzük, akkor a tárcsa egy irányba viszi a ventilátort, a másik irányba pedig “üresen” forog a ventilátorhoz képest.
  • Szabadonfutó hiba (beragadás) esetén: Ha a tárcsa mindkét irányba blokkolja a generátor tengelyét, az azt jelenti, hogy a szabadonfutó beragadt és fix tárcsaként működik.
  • Szabadonfutó hiba (teljes tönkremenetel) esetén: Ha a tárcsa mindkét irányba szabadon forog, és egyáltalán nem hajtja a generátor tengelyét, az azt jelenti, hogy a szabadonfutó teljesen szétesett vagy kioldott. Ez utóbbi esetben nem történik akkumulátor töltés.

4. Speciális diagnosztikai eszközök

A professzionális szervizek gyakran használnak speciális eszközöket a szabadonfutó és a szíjhajtásrendszer diagnosztizálására.

• Sztroboszkóp: Segítségével vizuálisan ellenőrizhető az ékszíj mozgása és a tárcsák forgása nagy sebességnél is.
• Vibrációelemző: Képes mérni a szíjhajtásrendszer rezgéseit és azonosítani a rendellenes mintázatokat, amelyek a szabadonfutó hibájára utalhatnak.
• Szabadonfutó-tesztelő szerszám: Egyes gyártók kínálnak speciális tesztelő adaptereket, amelyekkel a generátoron lévő szabadonfutó funkciója ellenőrizhető anélkül, hogy levennénk az ékszíjat.

A diagnózis során fontos figyelembe venni más alkatrészek lehetséges hibáit is, mint például a kopott ékszíj, a meghibásodott szíjfeszítő, a vízpumba vagy a klímakompresszor csapágyainak zaja. A pontos diagnózis érdekében mindig érdemes szakemberhez fordulni, aki rendelkezik a megfelelő tapasztalattal és eszközökkel.

A generátor szabadonfutó cseréje – Lépésről lépésre

A generátor szabadonfutó cseréje nem egy egyszerű feladat, és speciális szerszámokat igényel. Bár a folyamat alapvetően hasonló a különböző autómárkák és modellek esetében, a konkrét lépések és a szükséges nyomatékok eltérhetnek. Ezért a legjobb, ha a cserét tapasztalt szerelőre bízzuk, aki rendelkezik a megfelelő szaktudással és célszerszámokkal. Az alábbiakban egy általános áttekintést adunk a folyamatról.

1. Előkészületek és biztonsági intézkedések

• Akkumulátor lekötése: Mindig az első lépés az akkumulátor negatív sarujának lekötése, hogy elkerüljük az elektromos rövidzárlatot és a véletlen motorindítást.
• Hozzáférési tér biztosítása: A generátor gyakran nehezen hozzáférhető helyen van a motortérben. Lehet, hogy el kell távolítani más alkatrészeket (pl. motortakaró burkolat, légcsatornák, esetleg a kerékjárati dobot és az alvázvédő lemezt), hogy elegendő helyünk legyen a munkához.
• Szerszámok előkészítése: A szabadonfutó cseréjéhez speciális kulcsra van szükség, amely általában egy belső hatlapú (imbuszkulcs) vagy torx kulcs, illetve egy speciális adapter, ami a generátor tengelyét rögzíti, miközben a külső tárcsát lecsavarjuk. Ezen kívül szükség lesz általános szerszámokra (kulcsok, racsnis hajtókarok, hosszabbítók), valamint egy ékszíjfeszítő szerszámra.

2. Az ékszíj levétele

Az ékszíj eltávolításához először meg kell lazítani a szíjfeszítőt. Ez általában egy speciális szerszámmal vagy egy megfelelő méretű kulccsal történik, amellyel elfordítjuk a feszítő karját, és így elengedjük az ékszíjat. Miután az ékszíj laza, le tudjuk venni a generátor tárcsájáról és a többi segédberendezésről.

3. A generátor szabadonfutó eltávolítása

Ez a legkritikusabb lépés, amelyhez a speciális szerszámokra van szükség.

• A generátor tengelyét rögzíteni kell, hogy ne forduljon el. Ehhez a speciális adapterrel a generátor tengelyének közepébe illeszkedő belső kulcsnyílást rögzítjük.
• Ezután egy megfelelő méretű kulccsal (általában egy külső torx vagy hatlapú kulcs, amely a szabadonfutó külső részébe illeszkedik) lecsavarjuk a szabadonfutót a generátor tengelyéről. Fontos, hogy a megfelelő irányba tekerjük: a legtöbb esetben a szabadonfutó normál menettel rendelkezik, azaz az óramutató járásával ellentétesen kell tekerni a lazításhoz.
• Előfordulhat, hogy a szabadonfutó nagyon szorosan van rögzítve, és nagy erőkifejtésre van szükség. Rozsdás vagy beragadt alkatrész esetén rozsdaoldó spray használata segíthet.

4. Az új szabadonfutó felszerelése

Az új szabadonfutót a régi helyére kell csavarni.

• Először győződjünk meg róla, hogy a generátor tengelye és a szabadonfutó illeszkedő felületei tiszták és sérülésmentesek.
• Helyezzük fel az új szabadonfutót, és kézzel szorítsuk meg, amíg fel nem fekszik.
• Ezután ismét rögzítsük a generátor tengelyét a speciális adapterrel, és a megfelelő kulccsal húzzuk meg a szabadonfutót a gyártó által előírt nyomatékkal. A meghúzási nyomaték rendkívül fontos, ezért nyomatékkulcs használata elengedhetetlen. A túl laza rögzítés idővel kilazuláshoz vezethet, míg a túlzott meghúzás károsíthatja a generátor tengelyét vagy a szabadonfutót.

5. Az ékszíj visszahelyezése és a szíjfeszítő beállítása

Helyezzük vissza az ékszíjat a tárcsákra. Győződjünk meg róla, hogy az ékszíj minden tárcsán megfelelően illeszkedik a hornyokba. Ezután a szíjfeszítő segítségével feszítsük meg az ékszíjat. Ellenőrizzük, hogy az ékszíj feszessége megfelelő-e. Sok modern autóban a szíjfeszítő automatikusan beállítja a megfelelő feszességet, de érdemes ellenőrizni a feszítő jelöléseit vagy a gyártói előírásokat.

6. Végső ellenőrzés és próbaüzem

Mielőtt visszaszerelnénk az összes eltávolított alkatrészt, kössük vissza az akkumulátor negatív saruját. Indítsuk be a motort, és figyeljük meg a szíjhajtásrendszer működését.

• Ellenőrizzük, hogy az ékszíj simán forog-e, nincs-e remegés vagy ugrálás.
• Figyeljünk a zajokra: a korábbi csörgő, zörgő hangoknak el kell tűnniük.
• Figyeljük meg a szíjfeszítő mozgását: annak egyenletesnek és minimálisnak kell lennie.
• Végezzünk egy motorleállítást, és ellenőrizzük, hogy a generátor tengelye a tehetetlenségénél fogva tovább forog-e, mielőtt megállna.
• Ellenőrizzük a műszerfalon, hogy nem világít-e az akkumulátor töltésjelző lámpa.

Ha minden rendben van, szereljük vissza a leszerelt alkatrészeket, és zárjuk le a motortér burkolatát. A generátor szabadonfutó cseréje után az autó szíjhajtásrendszerének sokkal simábban, csendesebben és megbízhatóbban kell működnie.

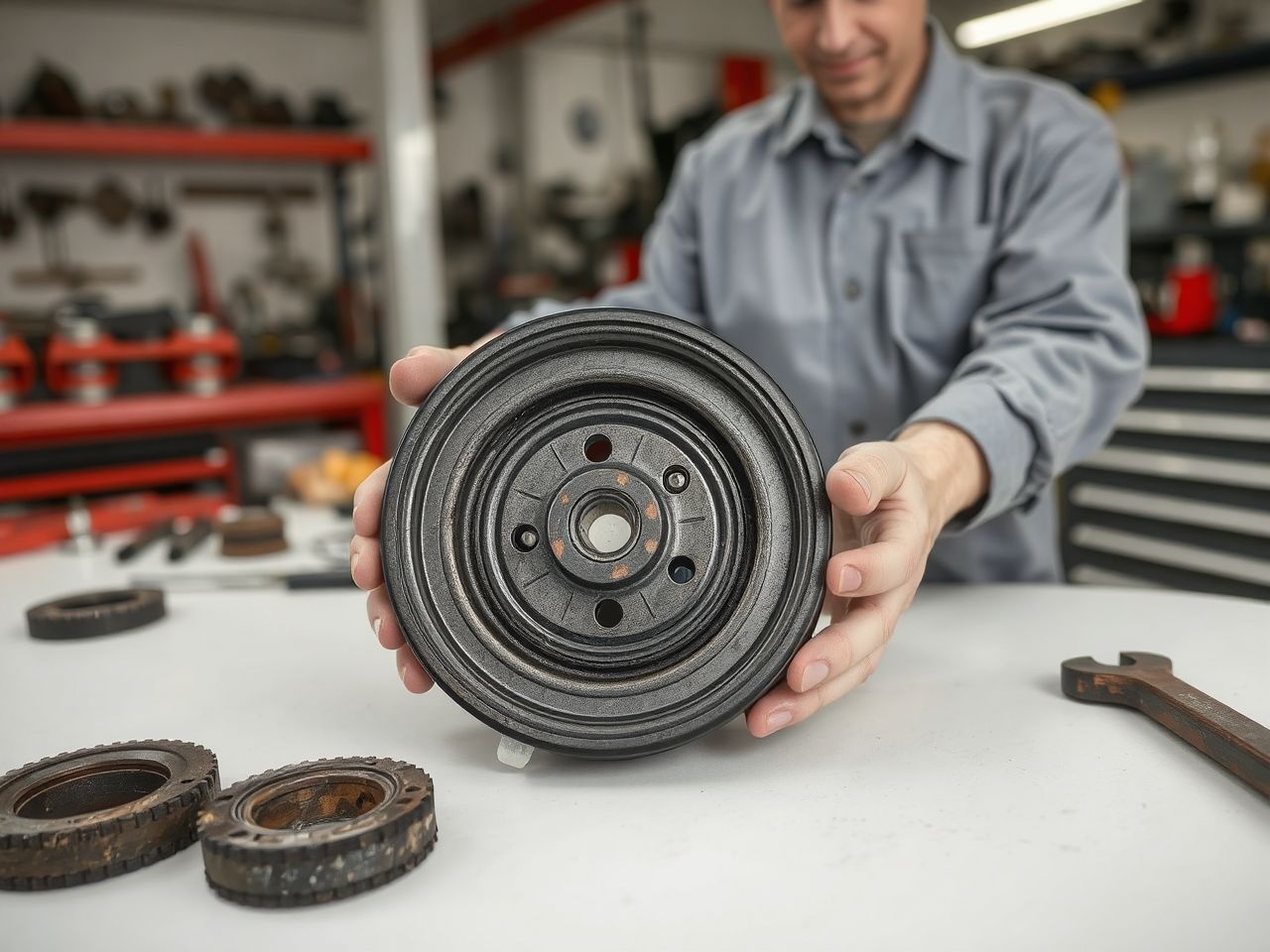

Mire figyeljünk csere esetén? Minőség és kompatibilitás

A generátor szabadonfutó cseréjekor nem elegendő pusztán a hibás alkatrészt kicserélni; rendkívül fontos a megfelelő minőségű és kompatibilis alkatrész kiválasztása. Egy rosszul megválasztott vagy gyenge minőségű szabadonfutó rövid időn belül újra meghibásodhat, vagy akár súlyosabb károkat is okozhat a szíjhajtásrendszerben.

1. Minőségi alkatrészek kiválasztása

A piacon számos gyártó kínál generátor szabadonfutókat, de nem mindegyik felel meg az OEM (Original Equipment Manufacturer) minőségi elvárásainak.

• OEM vagy prémium utángyártott alkatrészek: Mindig érdemes olyan márkákat választani, amelyek az autógyártók beszállítói, vagy amelyek magas minőségű utángyártott alkatrészeket gyártanak. Ilyen nevek például az INA (Schaeffler csoport), a Litens, a Gates, a Dayco vagy a Bosch. Ezek a gyártók szigorú minőségellenőrzés mellett készülnek, és garantálják az alkatrész megfelelő működését és élettartamát.
• Olcsó, ismeretlen márkák kerülése: Az extrém olcsó, ismeretlen eredetű alkatrészek gyakran gyenge minőségű anyagokból készülnek, pontatlan megmunkálással. Ezek a szabadonfutók hamarabb meghibásodnak, és hosszú távon sokkal drágább javításokhoz vezethetnek.

2. Kompatibilitás és cikkszám ellenőrzése

A szabadonfutó kiválasztásakor a legfontosabb a pontos kompatibilitás.

• Alvázszám (VIN) alapú keresés: Mindig az autó alvázszáma (VIN) alapján keressük meg a megfelelő alkatrészt. Ez garantálja, hogy az adott motorhoz és generátorhoz tervezett szabadonfutót kapjuk.
• Cikkszám összehasonlítása: Ha lehetséges, hasonlítsuk össze a régi, hibás alkatrész cikkszámát az új alkatrész cikkszámával. Gyakran előfordul, hogy egy adott autótípushoz több generátorgyártó is szállít alkatrészt, és mindegyikhez más szabadonfutó tartozik.
• OAP vagy OAD: Győződjünk meg róla, hogy a megfelelő típust választjuk. Ha az autóban gyárilag OAD (dekupláló szabadonfutó) volt, akkor ne cseréljük le egyszerű OAP-re, mivel az nem nyújtja a szükséges rezgéscsillapítást, és ezáltal tönkreteheti a szíjhajtásrendszert. Fordítva is igaz: egy OAP helyére OAD-t tenni általában nem okoz gondot, de felesleges költség lehet.

3. Egyéb alkatrészek ellenőrzése és cseréje

A szabadonfutó cseréjekor érdemes átvizsgálni a szíjhajtásrendszer többi elemét is.

• Ékszíj: Ha az ékszíj már elöregedett, repedezett, elvékonyodott vagy olajjal szennyezett, cseréljük ki. A szabadonfutó hibája gyakran megviseli az ékszíjat, ezért érdemes egyszerre cserélni.
• Szíjfeszítő: A szabadonfutó hibája a szíjfeszítőre is nagy terhelést ró. Ellenőrizzük a feszítő mozgását, a csapágyait és a rugóját. Ha a feszítő karja kotyog, nehezen mozog, vagy nem tartja megfelelően a feszességet, cseréljük ki.
• Vezetőgörgők: Vizsgáljuk meg a vezetőgörgők állapotát is. Ha zajosak, kotyognak vagy sérültek, cseréljük őket.
• Generátor állapota: Mielőtt felszerelnénk az új szabadonfutót, ellenőrizzük a generátor tengelyének állapotát, nincs-e rajta sérülés vagy kopás.

4. Fix tárcsa helyett szabadonfutó? Szigorúan tilos!

Soha ne cseréljünk szabadonfutót fix tárcsára, ha az autó gyárilag szabadonfutóval volt szerelve! Bár egy fix tárcsa olcsóbb megoldásnak tűnhet, hosszú távon garantáltan súlyos károkat okoz a motorban.

• A szíjhajtásrendszer tönkremenetele: A fix tárcsa nem képes elnyelni a motor torziós rezgéseit, ami az ékszíj extrém rángatózását, a szíjfeszítő gyors tönkremenetelét és az ékszíj szakadását okozza.
• Generátor károsodása: A generátor csapágyai és belső alkatrészei állandó rázkódásnak és túlterhelésnek lennének kitéve, ami rövid időn belül a generátor teljes meghibásodásához vezet.
• Kellemetlen zaj és rezgés: A motor sokkal zajosabban és egyenetlenebbül járna, a motortérből állandóan hallatszanának a rángatózó ékszíjból és feszítőből eredő zajok.
• Motorvezérlési problémák: Egyes modern motoroknál a szíjhajtásrendszer túlzott rezgései befolyásolhatják a főtengely-jeladó működését is, ami motorvezérlési problémákhoz vezethet.

A generátor szabadonfutó egy komplex, de létfontosságú alkatrész. A megfelelő alkatrész kiválasztása és a szakszerű csere garantálja az autó hosszú távú, megbízható működését.

A szabadonfutó élettartama és karbantartása

A generátor szabadonfutó, mint minden kopó alkatrész, korlátozott élettartammal rendelkezik. Pontos kilométerre vagy évre vonatkozóan nehéz általános érvényű adatot mondani, mivel az élettartamot számos tényező befolyásolja. Azonban van néhány iránymutatás és gyakorlati tanács, amelyet érdemes figyelembe venni.

A várható élettartam

Egy jó minőségű generátor szabadonfutó átlagosan 80 000 – 150 000 kilométert vagy 5-10 évet bír ki. Ez az intervallum azonban rendkívül széles, és számos tényező módosíthatja:

• Vezetési stílus: A gyakori városi használat, a sok hidegindítás, a rövid utak és a start-stop rendszer intenzív használata jelentősen lerövidítheti az élettartamot, mivel ezek a körülmények a leginkább terhelik a szíjhajtásrendszert. A hosszú autópályás utak, ahol a motor fordulatszáma stabilabb, kíméletesebbek.
• Motor típusa: A nagy nyomatékingadozással járó motorok (pl. egyes dízelek, kis hengerűrtartalmú, turbós benzinesek) nagyobb terhelést rónak a szabadonfutóra, mint a simább járású, nagyobb hengerűrtartalmú szívómotorok.
• Környezeti tényezők: A por, a sár, a nedvesség és a szélsőséges hőmérséklet mind hozzájárulhatnak a szabadonfutó korróziójához és kopásához. A sós téli utak különösen megviselik az alkatrészeket.
• Generátor terhelése: Ha az autóban sok az elektromos fogyasztó, és a generátor gyakran működik maximális terhelésen, ez is növeli a szabadonfutóra ható erőket.
• Alkatrész minősége: Ahogy korábban említettük, egy prémium minőségű alkatrész várhatóan tovább bírja, mint egy olcsó, ismeretlen gyártmányú.

Karbantartás és megelőzés

A generátor szabadonfutó egy zárt, “karbantartásmentes” alkatrész, ami azt jelenti, hogy nincs specifikus karbantartási feladata, mint például az olajcsere vagy a kenés. Nem lehet szétszedni, tisztítani vagy újra zsírozni. Amikor meghibásodik, cserélni kell. Azonban a szíjhajtásrendszer egészének rendszeres ellenőrzésével és karbantartásával hozzájárulhatunk a szabadonfutó hosszabb élettartamához:

• Rendszeres vizuális ellenőrzés: Minden olajcsere vagy szezonális átvizsgálás során érdemes ellenőrizni az ékszíj állapotát (repedések, kopás, feszesség) és a szíjfeszítő mozgását. Ha az ékszíj remeg, vagy a feszítő “táncol”, az a szabadonfutó hibájára utalhat.
• Zajok figyelése: Figyeljünk a motortérből érkező szokatlan zajokra, különösen alapjáraton vagy a motor leállításakor. A csörgő, zörgő, kattogó hangok a szabadonfutó hibáját jelezhetik.
• Ékszíj és szíjfeszítő időben történő cseréje: A kopott ékszíj vagy a meghibásodott szíjfeszítő extrém terhelést ró a szabadonfutóra. Ha ezeket az alkatrészeket időben cseréljük, megóvhatjuk a szabadonfutót a korai tönkremeneteltől.
• Kerüljük a víz és szennyeződés bejutását: Bár nem mindig kivitelezhető, próbáljuk meg elkerülni, hogy a motortérbe nagyobb mennyiségű víz, sár vagy homok jusson, mivel ezek felgyorsíthatják a külső alkatrészek korrózióját.

Bár a szabadonfutó önmagában nem igényel karbantartást, a környező alkatrészek odafigyeléssel történő kezelése és a rendellenes működés jeleinek időbeni felismerése kulcsfontosságú. A megelőző ellenőrzés és a problémák korai orvoslása hosszú távon pénzt és időt takaríthat meg.

Gyakran ismételt kérdések (GYIK) a generátor szabadonfutóról

A generátor szabadonfutó egy viszonylag speciális alkatrész, amelyről sok autótulajdonosnak nincs pontos ismerete. Az alábbiakban összegyűjtöttük a leggyakrabban felmerülő kérdéseket és válaszokat, hogy segítsünk a jobb megértésben.

1. Minden autóban van generátor szabadonfutó?

Nem, nem minden autóban van. A szabadonfutó elsősorban a modern dízelmotorokban és a kis hengerűrtartalmú, turbófeltöltős benzinmotorokban vált elterjedtté, különösen azokban, amelyek start-stop rendszerrel is rendelkeznek. Az idősebb autókban, vagy a nagyobb hengerűrtartalmú, kevésbé “rángatózó” motorokban gyakran még fix ékszíjtárcsát használnak a generátoron.

2. Vezethetek tovább, ha meghibásodott a szabadonfutó?

Nem javasolt, és csak nagyon rövid távon, óvatosan. Egy meghibásodott szabadonfutó (különösen, ha beragadt) rendkívül nagy terhelést ró az ékszíjra, a szíjfeszítőre és magára a generátorra. Ez az ékszíj szakadásához, a szíjfeszítő tönkremeneteléhez vagy a generátor meghibásodásához vezethet. Az ékszíj szakadása esetén az autó leállhat, mivel a generátor mellett gyakran a vízpumpát és a szervószivattyút is ez az ékszíj hajtja. A javítás halogatása sokkal drágább károkat okozhat.

3. Befolyásolja a szabadonfutó az üzemanyag-fogyasztást?

Közvetlenül nem, de indirekt módon igen. A szabadonfutó célja a szíjhajtásrendszer hatékonyságának és élettartamának növelése. Egy hatékonyabban működő rendszer kevesebb energiát von el a motortól, ami hozzájárulhat az általános üzemanyag-hatékonyság javulásához. Emellett a start-stop rendszerek optimális működéséhez is elengedhetetlen, amelyek közvetlenül hozzájárulnak a fogyasztás csökkentéséhez.

4. Mi történik, ha egy fix tárcsára cserélem a szabadonfutót?

Ez egy nagyon rossz ötlet, amit szigorúan tilos megtenni! Ahogy azt már részletesen kifejtettük, a fix tárcsa nem tudja elnyelni a motor torziós rezgéseit. Ez az ékszíj extrém rángatózását, a szíjfeszítő és a generátor idő előtti tönkremenetelét, valamint kellemetlen zajokat és rezgéseket okoz. Hosszú távon sokkal drágább károkat fog okozni, mint amennyit a szabadonfutó árán megspóroltunk volna.

5. Hogyan tudom megkülönböztetni a szabadonfutó hibáját más zajoktól?

A szabadonfutó hibájára jellemző a fémes csörgő, zörgő, kattogó hang, amely gyakran alapjáraton vagy a fordulatszám változásakor jelentkezik. A legárulkodóbb jel a motor leállításakor hallható éles koppanás, és az, hogy a generátor tengelye nem pörög tovább. Más zajok, mint például a csapágyzajok (mélyebb morajlás), a szíjfeszítő zajai (nyikorgás, kopogás) vagy a vízpumpa zajai (fütyülő, súrlódó hang) eltérő jelleggel bírnak. A vizuális ellenőrzés (remegő ékszíj, ugráló szíjfeszítő) is segít a beazonosításban.

6. Mennyibe kerül a generátor szabadonfutó cseréje?

A csere költsége két fő részből áll: az alkatrész árából és a munkadíjból. Az alkatrész ára típustól és gyártótól függően változik, általában 10 000 – 40 000 forint között mozog. A munkadíj a generátor hozzáférhetőségétől és a szerelő óradíjától függően 15 000 – 30 000 forint is lehet, mivel a csere speciális szerszámokat és időt igényel. Fontos, hogy a csere során gyakran cserélik az ékszíjat és szükség esetén a szíjfeszítőt is, ami további költségekkel jár.

7. Lehetséges-e a szabadonfutót javítani?

Nem, a generátor szabadonfutó nem javítható. Egy zárt egységről van szó, amelyet meghibásodás esetén teljes egészében cserélni kell. A szétszedése, tisztítása vagy kenése nem lehetséges, és még ha az is lenne, nem garantálná a megbízható működést.

A jövő technológiái és a szabadonfutó szerepe

Az autóipar folyamatosan fejlődik, és az elektromos járművek (EV) térnyerése alapjaiban változtatja meg a hagyományos belső égésű motorokhoz (ICE) kapcsolódó technológiákat. Felmerülhet a kérdés, hogy a generátor szabadonfutónak milyen szerepe lesz a jövőben.

A belső égésű motorok és a hibridek

Amíg a belső égésű motorok (legyenek azok tisztán ICE vagy hibrid hajtásláncok részei) az utakon maradnak, addig a generátor szabadonfutó is megőrzi fontosságát. Sőt, a modern hibrid rendszerek, különösen a mild-hibrid (MHEV) technológiák, ahol a generátor gyakran egyben indítómotorként is funkcionál (úgynevezett ISG – Integrated Starter Generator), még inkább rászorulnak a kifinomult szíjhajtásrendszerekre. Ezekben a rendszerekben a generátor-indítómotor még intenzívebb terhelésnek van kitéve a motor gyakori indítása és leállítása, valamint a fékezési energia visszanyerése során. Ezért az OAD (Overrunning Alternator Decoupler) típusú, fejlettebb szabadonfutók szerepe még inkább felértékelődik, mivel ezek képesek a legnagyobb mértékben csillapítani a dinamikus terheléseket és növelni a rendszer élettartamát.

A jövőben várhatóan a motorok hengerűrtartalma tovább csökken, a turbófeltöltés és a közvetlen befecskendezés pedig még inkább dominánssá válik a hatékonyság növelése érdekében. Ezek a motorok eleve hajlamosabbak a torziós rezgésekre, így a szabadonfutó továbbra is elengedhetetlen része marad a segédberendezés-hajtásrendszernek.

Teljesen elektromos járművek (EV)

A teljesen elektromos járművek esetében a generátor szabadonfutó (és maga a generátor is) teljesen eltűnik. Az EV-k hajtáslánca sokkal egyszerűbb, nincs belső égésű motor, így nincs szükség a motor forgási energiájának elektromos energiává alakítására. Az elektromos rendszereket közvetlenül az akkumulátor látja el energiával, amelyet külső forrásból töltenek, vagy a rekuperatív fékezés során nyernek vissza. Ebben az esetben a szíjhajtásrendszer is eltűnik, vagy minimálisra csökken, csupán a klímakompresszor vagy a szervószivattyú hajtására korlátozódik, amennyiben ezek nem elektromosak.

A technológia fejlődése

A szabadonfutók technológiája is folyamatosan fejlődik. A gyártók azon dolgoznak, hogy még tartósabb, még hatékonyabb és még csendesebb alkatrészeket fejlesszenek ki. Az új anyagok, a precíziósabb gyártási eljárások és a továbbfejlesztett csillapító mechanizmusok mind hozzájárulnak ahhoz, hogy a szabadonfutók még megbízhatóbban működjenek a modern motorok egyre növekvő kihívásainak közepette.

Összességében elmondható, hogy a generátor szabadonfutó addig marad kulcsfontosságú alkatrész az autókban, amíg a belső égésű motorok (akár hibrid formában is) a mindennapjaink részei. A teljesen elektromos autók térnyerésével azonban fokozatosan a háttérbe szorul, majd eltűnik a gépjárműtechnikából.
