A modern elektronika gerincét számos félvezető eszköz adja, melyek közül kiemelkedő szerepet töltenek be a tranzisztorok. Ezek az apró, mégis rendkívül sokoldalú komponensek alapjaiban változtatták meg a technológia fejlődését, lehetővé téve a komplex áramkörök miniatürizálását és a digitális forradalom kibontakozását. A bipoláris tranzisztorok (BJT) mellett az elmúlt évtizedekben a FET tranzisztorok, vagyis a térvezérlésű tranzisztorok váltak dominánssá, különösen a digitális áramkörökben és a teljesítményelektronikában. Működési elvük, mely a feszültségvezérlésen alapul, számos előnnyel jár a BJT-k áramvezérlésével szemben, így széles körben alkalmazhatók a legkülönfélébb elektronikai rendszerekben, az okostelefonoktól kezdve a nagyteljesítményű ipari berendezésekig.
Ahhoz, hogy megértsük a FET-ek jelentőségét és működését, mélyebbre kell ásnunk az alapelvekben, megismerve a különböző típusokat, azok karakterisztikáit és azokat a specifikus alkalmazási területeket, ahol a térvezérlésű tranzisztorok brillíroznak. Cikkünk célja, hogy részletes áttekintést nyújtson erről a kulcsfontosságú alkatrészről, a kezdeti elméleti alapoktól egészen a legkorszerűbb felhasználási módokig, bemutatva a technológia folyamatos fejlődését és jövőbeli irányait.
A térvezérlésű tranzisztor (FET) alapvető működési elve
A FET tranzisztorok, más néven térvezérlésű tranzisztorok, működésük során egy elektromos tér segítségével szabályozzák a félvezető anyagban áramló áramot. Ez a vezérlési mechanizmus alapvetően különbözik a bipoláris tranzisztorokétól, ahol az áramot egy másik, kisebb áram vezérli. A FET-ek három fő kivezetéssel rendelkeznek: a gate (G), a drain (D) és a source (S). A drain és source között alakul ki az a csatorna, amelyen keresztül az áram áramlik, míg a gate-re kapcsolt feszültség hozza létre azt az elektromos teret, amely ezt a csatornát szűkíti vagy tágítja, ezáltal befolyásolva a vezetőképességét.
A működés lényege a félvezető anyagban lévő töltéshordozók (elektronok vagy lyukak) mozgásának szabályozásában rejlik. Amikor feszültséget kapcsolunk a gate és a source közé, az elektromos tér behatol a félvezető anyagba, és ott befolyásolja a csatorna vastagságát. Ha a csatorna vastagsága csökken, nő az ellenállása, és kevesebb áram folyhat át a drain és source között. Fordítva, ha a csatorna vastagsága nő, csökken az ellenállás, és több áram áramolhat. Ez a feszültségvezérelt működés teszi a FET-eket különösen alkalmassá erősítő és kapcsoló áramkörökben való alkalmazásra, ahol nagy bemeneti impedanciára és alacsony vezérlőteljesítményre van szükség.
A FET tranzisztorok kulcsfontosságúak a modern elektronikában, mivel a gate-re kapcsolt feszültség segítségével, rendkívül hatékonyan vezérlik a drain-source áramot, magas bemeneti impedanciát és alacsony fogyasztást biztosítva.
A FET-ek nagy bemeneti impedanciája az egyik legfontosabb előnyük. Mivel a gate és a csatorna között általában egy szigetelő réteg található (különösen a MOSFET-ek esetében), a gate-re gyakorlatilag nem folyik áram, csak feszültségkülönbséget kell fenntartani. Ez azt jelenti, hogy a vezérlő áramkörnek minimális teljesítményt kell biztosítania, ami rendkívül energiahatékonnyá teszi ezeket az eszközöket. Ez a tulajdonság létfontosságú az integrált áramkörökben, ahol milliárdnyi tranzisztornak kell egymással kommunikálnia anélkül, hogy jelentős energiát fogyasztana.
A FET tranzisztorok tehát lényegében feszültséggel vezérelt ellenállásokként viselkednek, ahol a gate feszültsége határozza meg a drain-source áramot. Ez az egyszerű, de hatékony elv tette lehetővé, hogy a FET-ek, különösen a MOSFET-ek, a digitális elektronika és a teljesítményelektronika alapköveivé váljanak.
A FET tranzisztorok főbb típusai és működésük
A térvezérlésű tranzisztorok családja több tagot számlál, melyek működési elvükben és szerkezetükben is eltérhetnek. A két legfontosabb kategória a JFET (Junction Field-Effect Transistor) és a MOSFET (Metal-Oxide-Semiconductor Field-Effect Transistor). Mindkét típusnak vannak további alcsoportjai, melyek specifikus alkalmazásokhoz optimalizáltak.
A JFET tranzisztorok (Junction Field-Effect Transistor)
A JFET volt az első széles körben elterjedt FET típus. Működése a PN átmenet fordított előfeszítésén alapul. A JFET-ekben a gate egy PN átmenetet képez a fő félvezető csatornával. Amikor a gate és a source közé fordított előfeszítésű feszültséget kapcsolunk, a PN átmenet kimerülési rétege kiszélesedik, behatolva a csatornába, és csökkentve annak vezetőképességét. Minél nagyobb a fordított előfeszítés, annál szélesebb a kimerülési réteg, és annál kisebb az áram, ami átfolyhat a drain és source között.
A JFET-ek alapvetően depletion-mode (kiürítéses üzemmódú) eszközök, ami azt jelenti, hogy a gate-source feszültség hiányában (VGS = 0V) a csatorna teljesen nyitva van, és maximális áram folyik át rajta. A gate feszültségének növelésével (negatívabbá téve N-csatornás JFET esetén, pozitívabbá P-csatornás esetén) a csatorna fokozatosan lezáródik. Léteznek N-csatornás JFET-ek, ahol a csatorna N-típusú félvezetőből áll, és P-csatornás JFET-ek, ahol P-típusú a csatorna. Az N-csatornás JFET-ekben az áramot az elektronok, a P-csatornásakban a lyukak szállítják.
A JFET-ek előnyei közé tartozik a viszonylag alacsony zajszint és a jó linearitás, ami miatt alkalmasak kis zajú erősítőkben és RF (rádiófrekvenciás) alkalmazásokban. Hátrányuk, hogy a gate és a csatorna közötti PN átmenet valamennyi áramot átenged (bár ez minimális), és a gyártástechnológiájuk kevésbé skálázható, mint a MOSFET-eké, ami korlátozza integrált áramkörökben való felhasználásukat.
A MOSFET tranzisztorok (Metal-Oxide-Semiconductor Field-Effect Transistor)
A MOSFET a leggyakrabban használt FET típus, különösen a digitális áramkörökben és a teljesítményelektronikában. Nevét szerkezetéről kapta: egy fém (vagy poliszilícium) gate elektróda, egy szigetelő oxidréteg (általában szilícium-dioxid, SiO2) és egy félvezető szubsztrát (általában szilícium). Az oxidréteg rendkívül vékony, de hatékonyan szigeteli el a gate-et a csatornától, ami szinte nulla gate áramot eredményez, és rendkívül magas bemeneti impedanciát biztosít.
A MOSFET-ek két fő üzemmódban léteznek:
- Enhancement-mode (növelő üzemmódú) MOSFET (E-MOSFET): Ez a legelterjedtebb típus. Alapállapotban, amikor VGS = 0V, nincs kialakított csatorna a drain és source között, így nem folyik áram. Ahhoz, hogy a tranzisztor vezetni kezdjen, egy bizonyos küszöbfeszültségnél (Vth) nagyobb feszültséget kell kapcsolni a gate és source közé. Ez a feszültség egy inverziós réteget hoz létre a szubsztrát felületén, ami kialakítja a vezető csatornát. Minél nagyobb a gate feszültség, annál vastagabb a csatorna, és annál nagyobb áram folyhat át. E-MOSFET-ekből is létezik N-csatornás és P-csatornás változat.
- Depletion-mode (kiürítéses üzemmódú) MOSFET (D-MOSFET): Ez a típus hasonlóan működik, mint a JFET. VGS = 0V esetén már eleve létezik egy vezető csatorna. A gate feszültségének megfelelő polaritású növelésével (N-csatornásnál negatív, P-csatornásnál pozitív) a csatorna vastagsága csökken, és végül lezáródik. Ez a típus kevésbé elterjedt, mint az E-MOSFET.
A MOSFET-ek előnyei számtalanok: rendkívül magas bemeneti impedancia (nanoamper nagyságrendű gate áramok), kiváló kapcsolási sebesség (mivel csak a parazita kapacitásokat kell tölteni/kisütni), kiváló skálázhatóság (ami lehetővé teszi a milliárdnyi tranzisztor integrálását egyetlen chipre), és alacsony bekapcsolt állapotbeli ellenállás (RDS(on)), ami csökkenti a veszteségeket teljesítményalkalmazásokban. Hátrányuk az elektrosztatikus kisüléssel (ESD) szembeni érzékenységük az oxidréteg vékony volta miatt, amely könnyen átüthet.
Power MOSFET-ek
A Power MOSFET-ek a MOSFET technológia speciális ága, melyet nagy áramok és feszültségek kezelésére terveztek. Ezeket a tranzisztorokat vastagabb szubsztráttal, speciális cellás szerkezettel és nagyobb chipmérettel gyártják, hogy minimalizálják az RDS(on) értéket és javítsák a hőelvezetést. A Power MOSFET-ek kulcsfontosságúak a teljesítményelektronikában, ahol kapcsolóüzemű tápegységekben, motorvezérlőkben, inverterekben és más nagy teljesítményű alkalmazásokban használják őket. Különösen népszerűek a PWM (Pulse Width Modulation) alapú vezérlésekben a gyors kapcsolási sebességük miatt.
A különböző FET típusok tehát specifikus igényekre kínálnak megoldást, de mindegyik a feszültségvezérlés elvére épül, ami a modern elektronika egyik legfontosabb alapkövévé teszi őket.
A FET tranzisztorok legfontosabb jellemzői és paraméterei
A FET tranzisztorok kiválasztásakor és tervezésénél számos paramétert figyelembe kell venni, melyek meghatározzák az eszköz teljesítményét és alkalmasságát egy adott áramkörben. Ezek a jellemzők segítenek megérteni, hogyan viselkedik a tranzisztor különböző működési pontokon, és milyen határok között üzemeltethető biztonságosan és hatékonyan.
Nézzük meg a legfontosabb paramétereket részletesebben:
Drain-Source feszültség (VDS) és áram (ID)
A drain-source feszültség (VDS) a drain és source kivezetések közötti feszültségkülönbséget jelöli. Ez a feszültség hajtja az áramot a csatornán keresztül. A drain áram (ID) az a terhelő áram, ami a drain kivezetésen keresztül áramlik a tranzisztoron. A gyártók megadják a maximális megengedett VDS és ID értékeket, melyeket nem szabad túllépni a tranzisztor károsodása nélkül. Ezek az értékek kritikusak a teljesítményelektronikai alkalmazásokban.
Gate-Source feszültség (VGS) és küszöbfeszültség (Vth)
A gate-source feszültség (VGS) a gate és source kivezetések közötti feszültség, amely az elektromos teret hozza létre a csatorna vezérléséhez. Ez a fő vezérlő paraméter. Az enhancement-mode MOSFET-ek esetében kritikus a küszöbfeszültség (Vth) vagy VGS(th). Ez az a minimális gate-source feszültség, amelynél a tranzisztor éppen elkezd vezetni, azaz kialakul a vezető csatorna. A Vth értéke nagyban befolyásolja, hogy milyen jelszinttel lehet a tranzisztort kapcsolni.
Áteresztő képesség (transzkonduktancia, gm)
A transzkonduktancia (gm) a FET egyik legfontosabb erősítési paramétere. Megadja, hogy milyen mértékben változik a drain áram (ID) a gate-source feszültség (VGS) változására. Egyszerűen fogalmazva, ez a tranzisztor “erősítési hatékonysága” a feszültségvezérlés szempontjából. Magasabb gm érték jobb erősítést vagy érzékenységet jelent a vezérlőjelre. Mértékegysége Siemens (S).
Bekapcsolt állapotbeli ellenállás (RDS(on))
A bekapcsolt állapotbeli ellenállás (RDS(on)) a drain és source közötti ellenállás, amikor a tranzisztor teljesen be van kapcsolva (telítési tartományban). Minél alacsonyabb ez az érték, annál kisebb a feszültségesés a tranzisztoron, és annál kisebb a teljesítményveszteség (P = I2 * RDS(on)). Ez a paraméter különösen fontos a Power MOSFET-eknél és a kapcsolóüzemű tápegységeknél, ahol a hatékonyság optimalizálása a cél.
Bemeneti kapacitás (Ciss, Coss, Crss)
A FET-ek, különösen a MOSFET-ek, bemeneti kapacitásokkal rendelkeznek a gate és a többi kivezetés között. A Ciss (input capacitance) a gate-source és gate-drain kapacitások összege, a Coss (output capacitance) a drain-source és gate-drain kapacitások összege, míg a Crss (reverse transfer capacitance) a gate-drain kapacitás. Ezek a kapacitások befolyásolják a tranzisztor kapcsolási sebességét, mivel ezeket kell tölteni és kisütni a be- és kikapcsolás során. Magasabb kapacitások lassabb kapcsolást és nagyobb meghajtóáramot igényelnek.
Kapcsolási idők (ton, toff, trise, tfall)
A kapcsolási idők azt írják le, mennyi idő alatt kapcsol be vagy ki a tranzisztor. Ide tartozik a bekapcsolási késleltetés (ton), a kikapcsolási késleltetés (toff), az áram felfutási ideje (trise) és az áram lefutási ideje (tfall). Ezek a paraméterek létfontosságúak a nagyfrekvenciás kapcsolóüzemű alkalmazásokban, mivel a kapcsolási veszteségek a kapcsolási időkkel arányosak. Minél rövidebbek ezek az idők, annál hatékonyabb a tranzisztor nagy frekvenciákon.
Hőellenállás (RthJA, RthJC) és maximális disszipáció (PD)
A hőellenállás azt mutatja meg, milyen hatékonyan vezeti el a tranzisztor a keletkező hőt a környezetbe. Az RthJA (junction-to-ambient) a chip és a környezet közötti, az RthJC (junction-to-case) pedig a chip és a tokozás közötti hőellenállás. Minél alacsonyabb ez az érték, annál jobban hűthető a tranzisztor. A maximális disszipáció (PD) az a legnagyobb teljesítmény, amit a tranzisztor folyamatosan el tud disszipálni anélkül, hogy túlmelegedne és károsodna. A hőkezelés rendkívül fontos, különösen a Power MOSFET-ek esetében, mivel a túlmelegedés jelentősen csökkenti az eszköz élettartamát.
Ezen paraméterek gondos elemzése elengedhetetlen a megfelelő FET tranzisztor kiválasztásához és egy megbízható, hatékony elektronikai áramkör tervezéséhez. A modern félvezető technológia folyamatosan fejleszti ezeket a jellemzőket, lehetővé téve egyre kisebb, gyorsabb és hatékonyabb eszközök létrehozását.

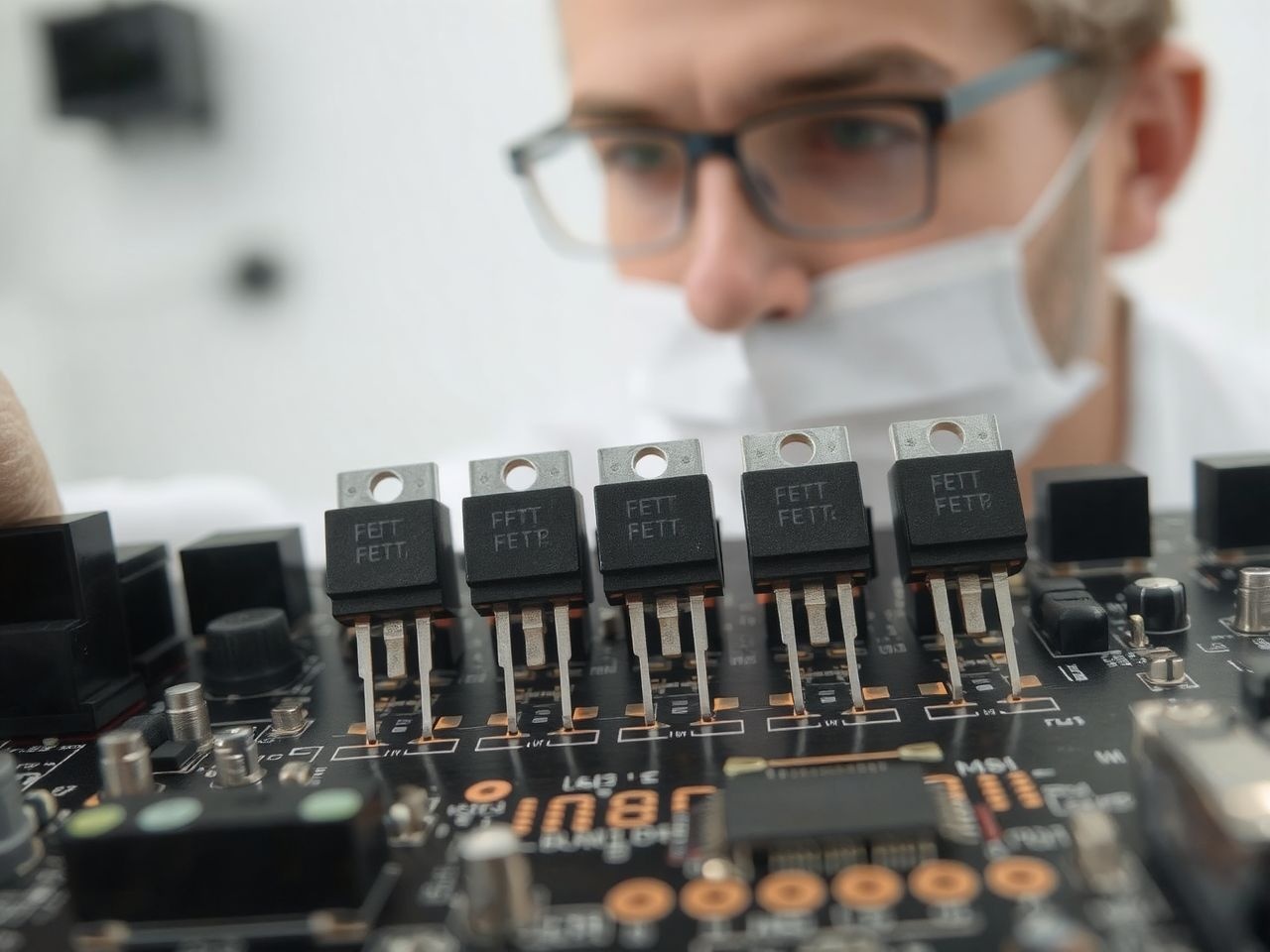

A FET tranzisztorok előnyei és hátrányai
Mint minden elektronikai alkatrésznek, a FET tranzisztoroknak is vannak specifikus előnyei és hátrányai, amelyek meghatározzák, hogy mely alkalmazásokban a legalkalmasabbak. A megfelelő tranzisztor kiválasztása egy adott feladathoz magában foglalja ezen tényezők alapos mérlegelését a bipoláris tranzisztorokkal (BJT) vagy más kapcsolóelemekkel szemben.
Előnyök
A FET tranzisztorok számos olyan tulajdonsággal rendelkeznek, amelyek kiemelkedővé teszik őket a modern elektronikában:
- Magas bemeneti impedancia: Ez az egyik legfontosabb előny. A gate-re gyakorlatilag nem folyik áram, így a vezérlő áramkörnek minimális teljesítményt kell leadnia. Ez kiválóan alkalmassá teszi őket szenzitív jelforrások illesztésére és alacsony fogyasztású áramkörök építésére, különösen a MOSFET-ek esetében, ahol az oxidréteg tökéletes szigetelést biztosít.
- Alacsony zajszint: A FET-ek általában alacsonyabb zajszinttel rendelkeznek, mint a BJT-k, különösen alacsony frekvenciákon. Ez ideálissá teszi őket audio erősítőkben, rádiófrekvenciás (RF) előerősítőkben és más kis zajú analóg áramkörökben.
- Gyors kapcsolási sebesség: A FET-ek képesek nagyon gyorsan kapcsolni a be- és kikapcsolt állapot között, köszönhetően annak, hogy csak a parazita kapacitásokat kell tölteni és kisütni a gate-en. Ez létfontosságú a kapcsolóüzemű tápegységekben (SMPS), a motorvezérlésben (PWM) és a digitális logikai áramkörökben (CMOS), ahol a nagy frekvenciás működés elengedhetetlen.
- Hőstabilitás: A FET-ek kevésbé érzékenyek a hőmérséklet-változásokra, mint a BJT-k. Míg a BJT-k árama a hőmérséklet emelkedésével nőhet, ami termikus elszabaduláshoz vezethet, addig a FET-ek ellenállása a hőmérséklettel nő, ami természetes önszabályozó hatást eredményez, csökkentve a termikus elszabadulás kockázatát.
- Kiváló skálázhatóság: A MOSFET technológia rendkívül jól skálázható, ami lehetővé teszi, hogy milliárdnyi tranzisztort integráljanak egyetlen szilícium chipre. Ez a tulajdonság alapozza meg a modern mikroprocesszorok és memória chipek komplexitását és teljesítményét.
- Alacsony RDS(on): Különösen a Power MOSFET-ek esetében, a bekapcsolt állapotbeli ellenállás rendkívül alacsony lehet, ami minimalizálja a vezetőképes veszteségeket nagy áramok átvitelekor.
Hátrányok
Az előnyök mellett figyelembe kell venni a FET tranzisztorok hátrányait is:
- ESD (elektrosztatikus kisülés) érzékenység: A MOSFET-ek gate oxidrétege rendkívül vékony, és könnyen átüthet egy statikus kisülés hatására. Ezért a MOSFET-ek kezelésekor különös óvatosságra van szükség, és megfelelő ESD védelmet kell alkalmazni. Bár a modern eszközökben beépített ESD diódák segítenek, a kockázat továbbra is fennáll.
- Meredekebb kapcsolási karakterisztika: Egyes FET-ek, különösen a teljesítményeszközök, rendkívül meredek átviteli karakterisztikával rendelkezhetnek, ami megnehezítheti a lineáris üzemmódú alkalmazásokban való pontos szabályozást.
- Hőmérsékletfüggés: Bár a FET-ek hőstabilitása jobb, mint a BJT-ké, a paramétereik, mint például a Vth és az RDS(on), továbbra is változnak a hőmérséklettel. Az RDS(on) például jelentősen növekedhet magasabb hőmérsékleteken, ami növeli a veszteségeket.
- Nagyobb gate meghajtó áram igény nagyfrekvencián: Annak ellenére, hogy a statikus gate áram elhanyagolható, a gate parazita kapacitásainak gyors töltéséhez és kisütéséhez nagyfrekvenciás kapcsolásnál viszonylag nagy áramimpulzusokra van szükség. Ez speciális gate meghajtó áramköröket igényelhet a nagy teljesítményű alkalmazásokban.
- Lineáris tartomány torzítása: Bár a FET-ek kiválóan alkalmasak erősítőnek, a lineáris tartományuk nem mindig olyan ideális, mint a BJT-ké, ami torzítást okozhat bizonyos alkalmazásokban, ha nem megfelelően van méretezve az áramkör.
Ezen előnyök és hátrányok gondos mérlegelése segíti az áramkörtervezőket abban, hogy a legmegfelelőbb félvezető eszközt válasszák ki a feladathoz, maximalizálva a teljesítményt és a megbízhatóságot.
A FET tranzisztorok korszerű felhasználási területei
A FET tranzisztorok, különösen a MOSFET-ek, a modern elektronika szinte minden területén megtalálhatók. Sokoldalúságuk, hatékonyságuk és skálázhatóságuk miatt nélkülözhetetlenné váltak a legkülönfélébb alkalmazásokban, a kis teljesítményű jelfeldolgozástól a nagyteljesítményű ipari rendszerekig. Nézzük meg a legfontosabb felhasználási területeket.
1. Digitális logikai áramkörök (CMOS technológia)
A CMOS (Complementary Metal-Oxide-Semiconductor) technológia a digitális elektronika alapja, és kizárólag MOSFET-eket használ. Egy CMOS logikai kapu (pl. inverter, NAND, NOR) egy N-csatornás és egy P-csatornás MOSFET párból áll, amelyek kiegészítően kapcsolnak. Ennek az elrendezésnek az a legnagyobb előnye, hogy statikus állapotban (amikor a kimenet stabilan magas vagy alacsony) gyakorlatilag nem folyik áram, így a fogyasztás rendkívül alacsony. Ez tette lehetővé a milliárdnyi tranzisztort tartalmazó mikroprocesszorok, memóriachipek és ASIC-ek (Application-Specific Integrated Circuits) fejlesztését, amelyek a mai számítógépek, okostelefonok és egyéb digitális eszközök alapját képezik. A CMOS technológia alacsony fogyasztása kulcsfontosságú az akkumulátoros eszközök üzemidejének meghosszabbításában.
2. Kapcsolóüzemű tápegységek (SMPS)
A kapcsolóüzemű tápegységek (SMPS – Switched-Mode Power Supplies) a modern energiaátalakítás gerincét képezik. Ezek az eszközök a bemeneti egyenfeszültséget nagyfrekvenciás impulzusokká alakítják, majd egy transzformátor és egy szűrő segítségével egy másik feszültségszintre alakítják át. A Power MOSFET-ek ideálisak ehhez a feladathoz a gyors kapcsolási sebességük és alacsony RDS(on) értékük miatt. A gyors kapcsolás minimalizálja a veszteségeket a kapcsolási átmenetek során, míg az alacsony RDS(on) csökkenti a vezetési veszteségeket. SMPS-ek találhatók szinte minden elektronikai eszközben, a telefontöltőktől a számítógépek tápegységein át az ipari berendezésekig.
3. Motorvezérlés (PWM)
A DC motorok és szervomotorok vezérlésében a PWM (Pulse Width Modulation) technológia elengedhetetlen. A PWM segítségével a motorra jutó átlagos feszültséget változtatjuk az impulzusok szélességének modulálásával. A Power MOSFET-ek tökéletes kapcsolóelemek ehhez, mivel gyorsan és hatékonyan tudják kapcsolni a motor áramát. Az autóiparban (elektromos ablakemelők, ablaktörlők, elektromos járművek hajtáslánca), az ipari automatizálásban (robotok, szállítószalagok) és a drónokban is széles körben alkalmazzák őket.
4. Erősítők és analóg áramkörök
Bár a BJT-k is elterjedtek erősítőkben, a FET-ek számos előnnyel rendelkeznek bizonyos analóg alkalmazásokban. A JFET-ek és MOSFET-ek alacsony zajszintje és magas bemeneti impedanciája ideálissá teszi őket kis zajú előerősítőkben (pl. mikrofon előerősítők, szenzor interfészek), rádiófrekvenciás (RF) erősítőkben és keverőkben. A MOSFET-alapú műveleti erősítők (op-ampok) is népszerűek, különösen az alacsony bemeneti áramuk miatt, ami minimális terhelést jelent a jelforrásra.
5. LED meghajtók és világítástechnika
A modern LED világítási rendszerek hatékonysága és élettartama nagymértékben függ a megfelelő meghajtó áramköröktől. A Power MOSFET-ek kulcsfontosságúak a LED meghajtókban, különösen a nagy teljesítményű LED-ek dimmelésében és áramszabályozásában. A PWM alapú vezérléssel a MOSFET-ek pontosan szabályozzák a LED-ek fényerejét, miközben minimalizálják az energiaveszteséget.
6. Akkumulátor-kezelő rendszerek (BMS)
Az elektromos járművekben, hordozható eszközökben és energiatároló rendszerekben az akkumulátor-kezelő rendszerek (BMS) elengedhetetlenek az akkumulátorok biztonságos és hatékony működéséhez. A MOSFET-ek itt kapcsolóelemként szolgálnak az akkumulátor töltésének és kisütésének szabályozására, a túltöltés, túlkisülés és túláram elleni védelemre, valamint a cellák kiegyensúlyozására.
7. Megújuló energiaforrások
A napelemes inverterekben, szélgenerátorok vezérlőiben és más megújuló energiarendszerekben a Power MOSFET-ek és a még újabb GaN (gallium-nitrid) és SiC (szilícium-karbid) FET-ek kulcsfontosságúak a DC-AC átalakításban és a teljesítményoptimalizálásban. Magas hatékonyságuk és megbízhatóságuk hozzájárul a zöld energiarendszerek gazdaságosságához és fenntarthatóságához.
8. RF és mikrohullámú alkalmazások
A JFET-ek és bizonyos speciális MOSFET-ek (pl. LDMOS – Laterally Diffused Metal-Oxide Semiconductor) kiválóan alkalmasak rádiófrekvenciás (RF) és mikrohullámú alkalmazásokra, mint például távközlési rendszerekben, radarokban és műholdas kommunikációban. Magas frekvenciás teljesítményük, alacsony zajszintjük és linearitásuk miatt ideálisak RF erősítőkben és adókban.
Ez a széles spektrumú alkalmazási terület jól mutatja, hogy a FET tranzisztorok milyen mértékben járultak hozzá a modern technológia fejlődéséhez, és továbbra is alapvető szerepet játszanak a jövő elektronikai innovációiban.
A FET technológia fejlődése és jövőbeli irányai
A FET tranzisztorok, különösen a MOSFET-ek, az elmúlt évtizedekben óriási fejlődésen mentek keresztül. A technológia folyamatos miniatürizálása és az anyagfejlesztés lehetővé tette, hogy egyre kisebb, gyorsabb és hatékonyabb eszközöket hozzunk létre. Ez a fejlődés nem áll meg, és számos izgalmas irányba mutat a jövőben, különösen a széles sávú félvezetők (Wide Bandgap Semiconductors) és az új struktúrák terén.
A miniatürizálás és Moore törvénye
A MOSFET technológia fejlődését szorosan követte Moore törvénye, miszerint az integrált áramkörökön elhelyezhető tranzisztorok száma hozzávetőlegesen kétévente megduplázódik. Ez a folyamatos miniatürizálás tette lehetővé a mai gigantikus számítási teljesítményű processzorok és memóriák megalkotását. A tranzisztorok méretének csökkentése azonban fizikai korlátokba ütközik (pl. alagúthatás, szivárgási áramok), ami új struktúrák és anyagok kutatását ösztönzi.
A hagyományos sík (planar) MOSFET-ek után megjelentek a FinFET-ek (Fin Field-Effect Transistors), amelyek 3D-s struktúrával rendelkeznek, és a gate három oldalról veszi körül a csatornát. Ez jobb elektrosztatikus vezérlést biztosít, csökkenti a szivárgási áramokat és javítja a kapcsolási sebességet. A FinFET-ek ma már széles körben alkalmazottak a legmodernebb mikroprocesszorokban, és kulcsszerepet játszanak a 7 nm-es és kisebb gyártástechnológiákban.
Széles sávú félvezetők (Wide Bandgap Semiconductors): GaN és SiC FET-ek
A hagyományos szilícium (Si) alapú FET-ek mellett az utóbbi években egyre nagyobb teret nyernek a széles sávú félvezetők (WBG), mint a gallium-nitrid (GaN) és a szilícium-karbid (SiC). Ezek az anyagok számos előnnyel rendelkeznek a szilíciummal szemben, különösen a teljesítményelektronika területén:
- Magasabb áttörési feszültség: A GaN és SiC eszközök sokkal nagyobb feszültséget képesek elviselni károsodás nélkül, ami lehetővé teszi a magasabb feszültségű rendszerekhez való alkalmazásukat.
- Magasabb kapcsolási frekvencia: A WBG félvezetők gyorsabban kapcsolnak, mint a szilícium alapú FET-ek, ami kisebb passzív alkatrészek (induktorok, kondenzátorok) használatát teszi lehetővé, ezáltal kisebb és könnyebb tápegységeket eredményez.
- Magasabb üzemi hőmérséklet: Ezek az anyagok magasabb hőmérsékleten is stabilan működnek, ami egyszerűsíti a hűtési megoldásokat és növeli a rendszerek megbízhatóságát extrém körülmények között is.
- Alacsonyabb veszteségek: Mind a vezetési, mind a kapcsolási veszteségek alacsonyabbak, ami jelentősen javítja a rendszerek hatékonyságát.
A GaN FET-ek különösen a gyors kapcsolású alkalmazásokban (pl. RF erősítők, nagyfrekvenciás SMPS) jeleskednek, míg a SiC FET-ek a magas feszültségű és nagy teljesítményű alkalmazásokban (pl. elektromos járművek töltői, ipari inverterek, megújuló energia rendszerek) mutatnak kiemelkedő teljesítményt. Ezek a technológiák forradalmasítják az energiaátalakítást és az elektromos járművek meghajtását.
A GaN és SiC alapú FET-ek áttörést jelentenek a teljesítményelektronikában, lehetővé téve a korábban elképzelhetetlenül nagy hatékonyságú, kompakt és megbízható energiaátalakító rendszerek megalkotását.
Új anyagok és struktúrák kutatása
A kutatók folyamatosan vizsgálják az új anyagokat és tranzisztorstruktúrákat, hogy tovább feszegessék a FET technológia határait. Ilyenek például a következők:
- 2D anyagok alapú FET-ek: A grafén és más kétdimenziós anyagok (pl. molibdén-diszulfid, MoS2) rendkívül vékony csatornát kínálnak, ami kiváló elektrosztatikus vezérlést és potenciálisan rendkívül alacsony fogyasztást tesz lehetővé a jövőbeli nanoelektronikai eszközökben.
- Teljesen kiürített szilícium szigetelőn (FD-SOI) MOSFET-ek: Ezek a struktúrák javítják a vezérlést és csökkentik a szivárgási áramokat, ami különösen fontos az alacsony fogyasztású mobil eszközökben.
- Kvantum computing alkalmazások: A szilícium alapú spin-qubitek fejlesztésében is kulcsszerepet játszhatnak a speciálisan tervezett MOSFET-ek, amelyek képesek az elektronok spin állapotát manipulálni.
A FET tranzisztorok fejlődése tehát továbbra is dinamikus, és a jövőben is alapvető szerepet játszik majd az elektronikai ipar innovációiban, a mesterséges intelligenciától kezdve az IoT eszközökön át az űrkutatásig.
Gyakori hibák és tippek a FET-ek használatához
Bár a FET tranzisztorok rendkívül sokoldalúak és robusztusak, helytelen használat esetén könnyen károsodhatnak, vagy nem optimálisan működhetnek. A tervezőknek és a hobbi elektronikusoknak egyaránt tisztában kell lenniük a leggyakoribb hibákkal és a megelőzésükre szolgáló tippekkel, különösen a MOSFET-ek és a Power MOSFET-ek esetében.
1. ESD (elektrosztatikus kisülés) károsodás
Ez az egyik leggyakoribb probléma, különösen a MOSFET-ek esetében. A gate vékony oxidrétege rendkívül érzékeny a statikus kisülésekre, amelyek könnyen átüthetik és tönkretehetik a tranzisztort. Az átütött oxidréteg tartósan károsítja az eszközt, és a tranzisztor vagy rövidre záródik, vagy nem működik megfelelően.
- Tipp: Mindig használjon ESD-védett munkaterületet, viseljen ESD csuklópántot, és földelje le a forrasztópákát. A tranzisztorokat az eredeti csomagolásukban tárolja, és csak közvetlenül a beültetés előtt vegye ki onnan. A már beültetett áramkörökben is fontos az ESD védelem, például bemeneti védődiódákkal.
2. Nem megfelelő gate meghajtás
A MOSFET-ek be- és kikapcsolásához a gate kapacitásait kell tölteni és kisütni. Ha a gate meghajtó áramkör nem képes elegendő áramot szolgáltatni, a kapcsolási idők megnőnek, ami jelentős kapcsolási veszteségeket eredményez, különösen nagyfrekvenciás alkalmazásokban. Ez túlmelegedéshez és a tranzisztor meghibásodásához vezethet.
- Tipp: Használjon megfelelő gate meghajtó áramkört (gate driver IC), amely képes a gate kapacitásainak gyors töltésére és kisütésére. A gate ellenállás értékét is optimalizálni kell a kapcsolási sebesség és a parazita oszcillációk elkerülése érdekében. A meghajtó feszültségnek elegendőnek kell lennie a tranzisztor teljes bekapcsolásához (VGS >> Vth).
3. Túlmelegedés és nem megfelelő hőelvezetés
A Power MOSFET-ek jelentős teljesítményt disszipálhatnak hő formájában, különösen nagy áramok vagy magas kapcsolási frekvenciák esetén. Ha a keletkező hőt nem vezetik el hatékonyan, a tranzisztor túlmelegszik, ami csökkenti az élettartamát, és végül termikus meghibásodáshoz vezet.
- Tipp: Mindig méretezze túl a hűtést! Használjon megfelelő méretű hűtőbordát, és szükség esetén ventilátort. Győződjön meg róla, hogy a tranzisztor és a hűtőborda között jó a hőátadás (pl. hővezető paszta vagy szilikon lap alkalmazásával). Figyeljen a tokozás típusára és a hőellenállási adatokra (RthJC, RthJA).
4. Túlfeszültség és túláram
A tranzisztorok maximális drain-source feszültségét (VDS(max)) és maximális drain áramát (ID(max)) nem szabad túllépni. Különösen induktív terhelések (pl. motorok, relék) kapcsolásakor keletkezhetnek nagy feszültségtüskék (induktív visszarúgás), amelyek károsíthatják a tranzisztort.
- Tipp: Alkalmazzon védődiódákat (snubber áramköröket) vagy Zener-diódákat a túlfeszültség ellen. A túláram ellen biztosítékokkal, áramkorlátozó áramkörökkel vagy a gate meghajtás megfelelő szabályozásával védekezhet.
5. Parazita oszcillációk
A FET-ek, különösen a MOSFET-ek, hajlamosak a nagyfrekvenciás oszcillációkra a gate és a drain közötti parazita kapacitások miatt. Ez instabilitást okozhat az áramkörben és megnövekedett veszteségeket eredményezhet.
- Tipp: Helyezzen el egy kis értékű (néhány ohmos) ellenállást sorosan a gate-tel, hogy csökkentse az oszcillációra való hajlamot. Ügyeljen a megfelelő NYÁK (nyomtatott áramköri lap) elrendezésre is, minimalizálva a vezetőpályák hosszát és az induktivitásokat, különösen a gate meghajtó és a power loop területén.
6. Hibás polaritás vagy bekötés
Bár alapvető hiba, gyakran előfordul, hogy a tranzisztorokat fordított polaritással vagy hibásan kötik be a kivezetések felcserélésével. Ez azonnali károsodáshoz vezethet.
- Tipp: Mindig ellenőrizze a tranzisztor adatlapját (datasheet), és győződjön meg a helyes bekötésről (gate, drain, source). Használjon multimétert a kontinuitás ellenőrzésére, mielőtt feszültséget kapcsolna az áramkörre.
Ezen alapvető hibák elkerülése és a megfelelő tervezési gyakorlatok alkalmazása nagymértékben hozzájárul a FET alapú áramkörök megbízhatóságához és hosszú élettartamához.
