A fázisjavító kondenzátor szerepe – Hogyan stabilizálja az ipari elektromos rendszereket és csökkenti a költségeket?

Az ipari környezetben az elektromos hálózatok megbízhatósága, stabilitása és hatékonysága alapvető fontosságú a termelés folytonossága és a működési költségek optimalizálása szempontjából. Ebben a komplex rendszerben a fázisjavító kondenzátorok kulcsszerepet játszanak, gyakran háttérben maradva, mégis jelentős mértékben hozzájárulva a gazdaságos és stabil energiaellátáshoz. A modern ipari üzemekben, ahol nagyszámú villanymotor, transzformátor és egyéb induktív fogyasztó üzemel, a hálózati teljesítménytényező, azaz a cos φ értéke kritikus paraméterré válik. Ennek az értéknek a nem megfelelő szintje számos problémát generálhat, a megnövekedett energiafogyasztástól kezdve a berendezések élettartamának csökkenéséig.

A villamosenergia-ellátás minősége és az ipari fogyasztók közötti kölcsönhatás megértése nélkülözhetetlen ahhoz, hogy felismerjük a fázisjavítás szükségességét. A hálózatból felvett energia nem csupán hasznos, aktív teljesítményből áll, amely munkát végez (pl. egy motor tengelyén), hanem úgynevezett meddő teljesítményből is. Ez utóbbi a mágneses terek felépítéséhez és lebontásához szükséges, és bár nem végez munkát, mégis terheli az elektromos hálózatot, a generátorokat, transzformátorokat és a vezetékeket. A fázisjavító kondenzátorok pontosan ezt a meddő teljesítményt hivatottak kompenzálni, ezáltal optimalizálva a teljesítménytényezőt, csökkentve a hálózati veszteségeket és mérsékelve az üzemeltetési költségeket.

A teljesítménytényező és a meddő teljesítmény alapjai

Az elektromos rendszerekben a teljesítményt három fő komponensre bonthatjuk: az aktív (valós) teljesítményre (P), a meddő (reaktív) teljesítményre (Q) és a látszólagos (látszólagos) teljesítményre (S). Az aktív teljesítmény az, ami tényleges munkát végez, például egy motor forgatását, egy fűtőtest melegítését vagy egy világítótest működtetését. Mértékegysége a watt (W) vagy kilowatt (kW).

Ezzel szemben a meddő teljesítmény nem végez hasznos munkát. Az induktív fogyasztók, mint például a villanymotorok, transzformátorok, hegesztőgépek vagy induktív kemencék, működésükhöz mágneses mezőt igényelnek. Ennek a mágneses mezőnek a felépítéséhez és fenntartásához a hálózatból energiát vesznek fel, majd a mező összeomlásakor visszatáplálják azt a hálózatba. Ez az oda-vissza áramlás a meddő teljesítmény, melynek mértékegysége a volt-amper reaktív (VAr) vagy kilovolt-amper reaktív (kVAr).

A látszólagos teljesítmény az aktív és a meddő teljesítmény vektori összege, és azt mutatja meg, hogy az elektromos hálózatnak mekkora teljesítményt kell szállítania. Mértékegysége a volt-amper (VA) vagy kilovolt-amper (kVA). A teljesítménytényező, vagy más néven cos φ, az aktív teljesítmény és a látszólagos teljesítmény aránya (P/S). Ideális esetben ez az érték 1, ami azt jelenti, hogy a hálózat csak aktív teljesítményt szállít. Az induktív terhelések miatt azonban ez az érték jellemzően 1-nél alacsonyabb, azaz 0 és 1 között mozog. Minél alacsonyabb a cos φ, annál nagyobb a meddő teljesítmény aránya a hálózatban.

A meddő teljesítmény olyan, mint a sör habja: nem oltja a szomjat, de betölti a poharat.

Ez a hasonlat jól érzékelteti, hogy a meddő teljesítmény hiába nem hasznos, mégis kapacitást foglal el a hálózatban, ami korlátozza az aktív teljesítmény szállítását és növeli a veszteségeket. A hálózatüzemeltetők és áramszolgáltatók ezért elvárják, hogy a fogyasztók a lehető legmagasabb teljesítménytényezővel üzemeljenek, és az előírt határérték alá eső cos φ esetén meddő teljesítmény díjat számolnak fel, ezzel ösztönözve a fogyasztókat a fázisjavításra.

Miért probléma az alacsony teljesítménytényező az iparban?

Az alacsony teljesítménytényező, azaz a 0,9-nél vagy 0,95-nél alacsonyabb cos φ érték számos problémát okozhat az ipari elektromos rendszerekben, amelyek mind pénzügyi, mind műszaki szempontból hátrányosak. Ezek a problémák a következők:

Növekedett áramfelvétel és hálózati veszteségek

Adott aktív teljesítmény mellett, minél alacsonyabb a cos φ, annál nagyobb a teljes áramfelvétel a hálózatból. Az áram nagysága közvetlenül befolyásolja a Joule-féle hőfejlődést (Pveszteség = I²R) a vezetékekben, transzformátorokban és egyéb hálózati elemekben. Ez azt jelenti, hogy az alacsony teljesítménytényező miatt megnövekedett áramfelvétel jelentős energiaveszteséget okoz a hálózaton belül, ami hő formájában disszipálódik. Ez a veszteség valós, mérhető pénzügyi kiadást jelent az üzemeltetők számára, hiszen a feleslegesen felvett, majd hővé alakult energiaért is fizetni kell.

Meddő teljesítmény díj

Az áramszolgáltatók szerződésben rögzítik a megengedett teljesítménytényező alsó határát (általában 0,95 induktív oldalon). Amennyiben egy ipari fogyasztó átlépi ezt a határt, azaz a cos φ értéke tartósan ez alá esik, az áramszolgáltató meddő teljesítmény díjat számol fel. Ez egy extra tétel az energiaszámlán, amely közvetlenül az alacsony teljesítménytényezőből adódik, és jelentős mértékben növelheti az üzemeltetési költségeket. Ez a díj egy erős motiváció a fázisjavítás megvalósítására.

Feszültségesés és feszültségstabilitási problémák

A megnövekedett áramfelvétel nagyobb feszültségesést okoz a hálózati vezetékeken és transzformátorokon. Ez azt jelenti, hogy a fogyasztókhoz eljutó feszültség alacsonyabb lehet a névlegesnél, ami negatívan befolyásolhatja az érzékeny ipari berendezések működését, pontosságát és élettartamát. A nem stabil feszültség zavarokat okozhat a termelési folyamatokban, és indokolatlan leállásokhoz vezethet.

Csökkentett hálózati és berendezés-kapacitás

A meddő teljesítmény a látszólagos teljesítmény részét képezi, ami azt jelenti, hogy a transzformátorok, generátorok és kapcsolóberendezések névleges teljesítményének egy része a meddő teljesítmény szállítására fordítódik. Ezáltal kevesebb kapacitás marad a hasznos, aktív teljesítmény szállítására. Egy alacsony cos φ értékű hálózatban egy adott transzformátor kevesebb aktív teljesítményt tud szolgáltatni, mintha a teljesítménytényező közelítene az 1-hez. Ez szükségtelenül túlméretezett berendezések alkalmazásához vezethet, vagy korlátozhatja a jövőbeni bővítési lehetőségeket anélkül, hogy a meglévő hálózati infrastruktúrát fejleszteni kellene.

Berendezések túlmelegedése és élettartam-csökkenése

A megnövekedett áram és a vele járó hőfejlődés nemcsak a vezetékeket, hanem a transzformátorokat, motorokat és kapcsolóberendezéseket is túlterheli. A folyamatos túlmelegedés felgyorsítja a szigetelések öregedését, ami a berendezések meghibásodásához és élettartamának jelentős csökkenéséhez vezethet. A gyakori meghibásodások karbantartási költségeket és termeléskiesést jelentenek.

A fázisjavító kondenzátor működési elve

A fázisjavító kondenzátor alapvető feladata, hogy ellensúlyozza az induktív terhelések által felvett meddő teljesítményt. Működése az elektromos alapelveken nyugszik: míg az induktív tekercsek (pl. motorok) árama késik a feszültséghez képest (induktív meddő teljesítményt vesznek fel), addig a kondenzátorok árama siet a feszültséghez képest (kapacitív meddő teljesítményt termelnek). A fázisjavítás lényege, hogy a rendszerbe megfelelő méretű kondenzátorokat kapcsolva a kapacitív meddő teljesítmény termelődik, amely kompenzálja az induktív fogyasztók által felvett meddő teljesítményt.

Amikor egy induktív terhelés meddő energiát vesz fel a hálózatból, az energiát tárolja a mágneses mezőjében, majd egy ciklus során visszatáplálja a hálózatba. Egy fázisjavító kondenzátor ezzel szemben elektromos mezőjében tárolja az energiát, és a ciklus egy másik fázisában táplálja vissza a hálózatba. Ennek eredményeként a kondenzátor és az induktív terhelés közötti energia oda-vissza áramlás nagyrészt helyben, a fogyasztó közelében történik, és nem terheli a fő hálózatot. Ezáltal a hálózatból csak a ténylegesen szükséges aktív teljesítményt és egy minimális meddő teljesítményt kell felvenni, ami drámaian javítja a cos φ értékét.

A kondenzátorok felépítése és típusai

A fázisjavító kondenzátorok speciálisan erre a célra tervezett, nagy kapacitású elektromos alkatrészek. Jellemzően fémfóliákból vagy fémgőzölt műanyag fóliákból állnak, amelyeket dielektrikum választ el egymástól, és szorosan feltekercselve, hermetikusan zárt házban helyezkednek el. Két fő típusuk létezik az ipari alkalmazásokban:

• Olajjal vagy géllel impregnált kondenzátorok: Hagyományosabb típusok, amelyek jó hűtést és nagy dielektromos szilárdságot biztosítanak. Jellemzően hosszabb élettartamúak és stabilabbak magasabb hőmérsékleten is.
• Száraz típusú kondenzátorok: Modern, környezetbarátabb megoldások, amelyek nem tartalmaznak folyékony dielektrikumot. Gyakran önregeneráló tulajdonsággal rendelkeznek, ami azt jelenti, hogy egy kisebb átütés esetén a meghibásodott pont elpárolog, és a kondenzátor tovább működik, bár kissé csökkent kapacitással.

Kapacitásuk szerint lehetnek egyfázisúak vagy háromfázisúak, és jellemzően kVAr-ban adják meg a névleges meddő teljesítményüket. A megfelelő típus kiválasztása függ a hálózat jellemzőitől, a környezeti feltételektől és a költségvetéstől.

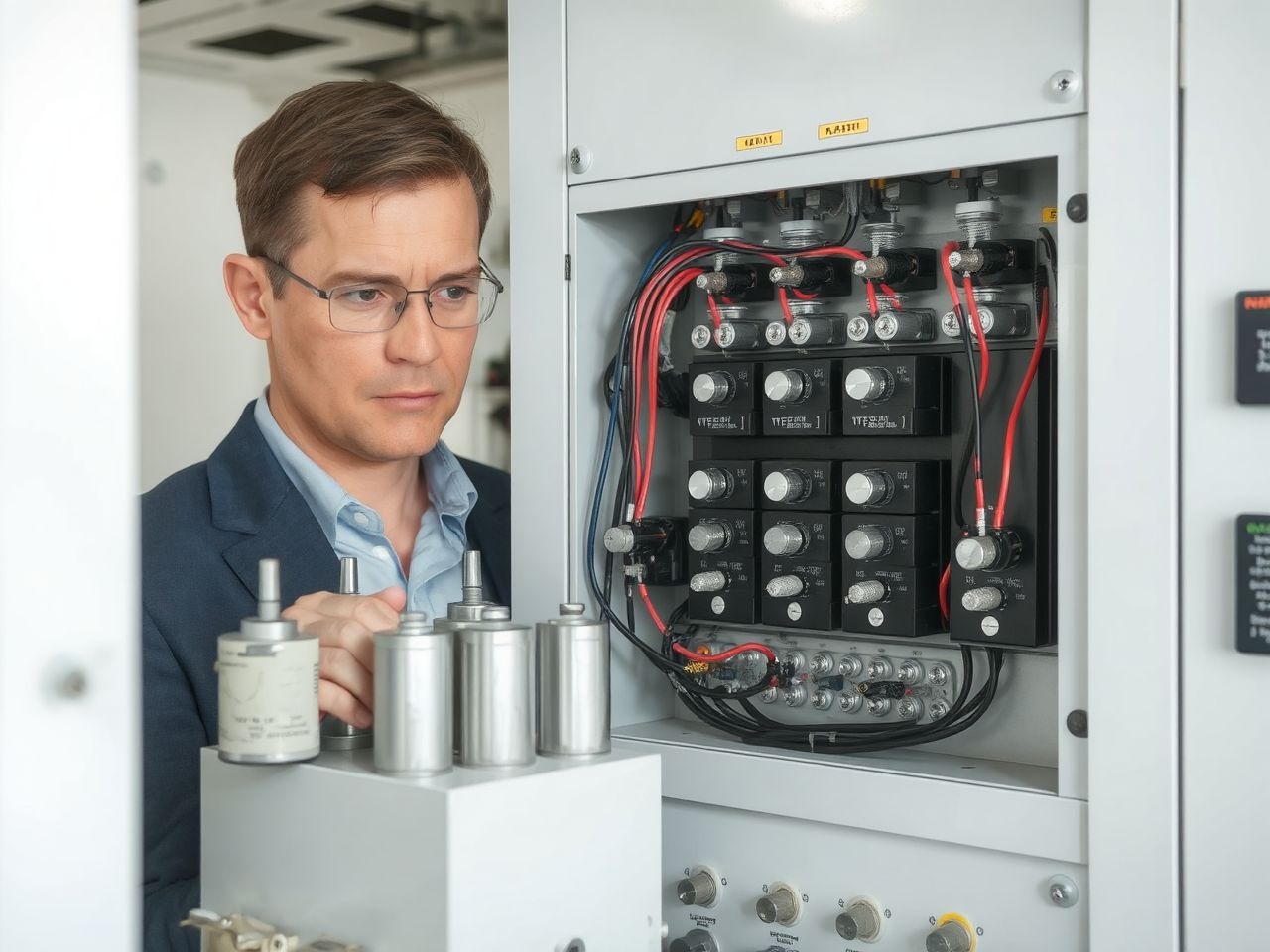

A fázisjavítás előnyei: Költségcsökkentés és rendszerstabilizálás

A fázisjavító kondenzátorok telepítése az ipari elektromos rendszerekben nem csupán egy műszaki megoldás, hanem egy stratégiai befektetés, amely jelentős gazdasági és működési előnyöket biztosít. A legfontosabb előnyök a költségcsökkentés és a rendszerstabilizálás terén jelentkeznek.

Költségcsökkentés

1. A meddő teljesítmény díj elkerülése: Ez az egyik legközvetlenebb és legmérhetőbb megtakarítás. Az áramszolgáltatók által kiszabott meddő teljesítmény díjak gyakran jelentős tételeket jelentenek az energiaszámlán. A fázisjavítással a cos φ értékét a szerződésben előírt szintre emelve ezek a büntetések megszűnnek, ami azonnali és tartós megtakarítást eredményez.
2. Csökkentett energiafogyasztás és hálózati veszteségek: A jobb teljesítménytényező alacsonyabb áramfelvételt jelent azonos aktív teljesítmény mellett. Ezáltal csökkennek a vezetékekben és transzformátorokban fellépő I²R veszteségek, ami közvetlenül kevesebb energiafelhasználást és alacsonyabb villanyszámlát eredményez. Bár a meddő teljesítmény önmagában nem fogyaszt aktív energiát, a szállításához szükséges megnövekedett áram igen.
3. Berendezések élettartamának növelése és karbantartási költségek csökkentése: A csökkentett áramfelvétel és a kisebb hőterhelés hozzájárul a transzformátorok, kábelek, motorok és kapcsolóberendezések élettartamának meghosszabbításához. Kevesebb meghibásodás, kevesebb javítás, kevesebb alkatrészcsere – mindez jelentős karbantartási költségmegtakarítást jelent hosszú távon.
4. Beruházási költségek optimalizálása: A fázisjavítás lehetővé teszi a meglévő hálózati infrastruktúra hatékonyabb kihasználását. Ez azt jelenti, hogy szükségtelenné válhat a drága transzformátorok vagy vastagabb kábelek beszerzése, ha a meglévő kapacitás a fázisjavítás révén “felszabadul”. Új beruházások esetén pedig kisebb névleges teljesítményű berendezések is elegendőek lehetnek, ami jelentős kezdeti költségmegtakarítást jelent.

Rendszerstabilizálás és teljesítményjavulás

1. Feszültségstabilitás javítása: A fázisjavítás csökkenti a hálózati impedancián fellépő feszültségesést, ami stabilabb és magasabb feszültségszintet eredményez a fogyasztóknál. Ez kritikus fontosságú a feszültségre érzékeny berendezések, például precíziós gépek, vezérlőrendszerek vagy világítástechnika számára, javítva azok működési pontosságát és megbízhatóságát.
2. Hálózati kapacitás növelése: A meddő teljesítmény kompenzálásával a transzformátorok, generátorok és elosztórendszerek névleges kapacitásának nagyobb része válik elérhetővé az aktív teljesítmény szállítására. Ez a “felszabadult” kapacitás lehetővé teszi további terhelések csatlakoztatását anélkül, hogy a hálózati infrastruktúrát bővíteni kellene, vagy javítja a rendszer tartalékait.
3. Megbízhatóbb üzem: A stabilabb feszültség, a kisebb hőterhelés és a megnövelt rendszerkapacitás együttesen hozzájárul a teljes elektromos rendszer megbízhatóságának növeléséhez. Csökken a hálózati zavarok, a berendezések meghibásodásának és a termeléskiesésnek a kockázata.
4. Környezetvédelmi előnyök: Az energiahatékonyság növelése és a veszteségek csökkentése kevesebb energiaigényt jelent a termelőerőművektől, ami közvetlenül hozzájárul az üvegházhatású gázok kibocsátásának csökkentéséhez és a fenntarthatóbb ipari működéshez.

A fázisjavító rendszerek típusai és alkalmazási területeik

A fázisjavítás megvalósítására több módszer is létezik, attól függően, hogy az ipari üzem milyen terhelési profillal rendelkezik, mekkora a hálózat komplexitása és milyen mértékű pontosságra van szükség a kompenzációban. A fázisjavító rendszereket alapvetően három kategóriába sorolhatjuk a telepítés helye és a működés módja szerint.

Egyedi kompenzáció

Az egyedi kompenzáció során a fázisjavító kondenzátorokat közvetlenül az egyes nagy teljesítményű induktív fogyasztók (pl. nagy motorok, transzformátorok) mellé telepítik. Ez a megoldás akkor ideális, ha a terhelés teljesítménye állandó vagy csak lassan változik, és az adott fogyasztó jelentős meddő teljesítményt vesz fel. Előnye, hogy a meddő teljesítmény már a fogyasztónál kompenzálásra kerül, így a hálózati vezetékeket és kapcsolóberendezéseket sem terheli feleslegesen. Hátránya lehet, hogy minden egyes fogyasztóhoz külön kondenzátort kell illeszteni, ami magasabb beruházási költséggel járhat, ha sok kis fogyasztó van.

Csoportos kompenzáció

A csoportos kompenzáció egy adott részleg, termelési vonal vagy egy csoport hasonló fogyasztó meddő teljesítményét kompenzálja központilag. Például egy gyártósor több kisebb motorjához egyetlen kondenzátor bankot telepítenek. Ez a módszer akkor előnyös, ha a fogyasztók egy csoportja hasonló terhelési profillal rendelkezik, és együtt kapcsolódnak ki-be. Az egyedi kompenzációnál költséghatékonyabb lehet, miközben még mindig viszonylag közel van a terheléshez, csökkentve a főelosztó felé irányuló meddő áramot.

Központi kompenzáció (automatikus fázisjavító berendezés)

A leggyakoribb és legrugalmasabb megoldás az ipari környezetben a központi, automatikus fázisjavító berendezés. Ezt a rendszert általában a főelosztó táblába, a fő transzformátor után telepítik, és az egész üzem meddő teljesítményét figyeli és kompenzálja. Az automatikus fázisjavító berendezések egy fázisjavító vezérlővel rendelkeznek, amely folyamatosan méri a hálózat teljesítménytényezőjét, és szükség esetén automatikusan be- vagy kikapcsolja a különböző lépcsőkben elhelyezett kondenzátorokat. Ez a dinamikus vezérlés biztosítja, hogy a cos φ értéke mindig a beállított optimális tartományban maradjon, függetlenül a terhelés ingadozásától.

Az automatikus fázisjavító berendezések előnyei:

• Rugalmasság: Képes alkalmazkodni a változó terhelési viszonyokhoz.
• Optimalizált teljesítmény: Mindig a szükséges mértékű kompenzációt biztosítja.
• Egyszerűbb telepítés: Egyetlen ponton történik a beavatkozás.
• Moduláris felépítés: A kondenzátor lépcsők bővíthetők vagy cserélhetők.

Hátrányuk, hogy a főelosztó táblánál kompenzálnak, így az elosztó és a fogyasztók közötti hálózati szakaszokon továbbra is folyhat meddő áram, bár kisebb mértékben, mint kompenzáció nélkül.

Fix vagy dinamikus kompenzáció – mikor melyiket?

A fázisjavító rendszerek működési módja szerint beszélhetünk fix és dinamikus (automatikus) kompenzációról. A fix kompenzációt akkor alkalmazzák, ha a terhelés jellege és nagysága viszonylag állandó (pl. egy nagy motor, amely hosszú ideig folyamatosan üzemel). Ebben az esetben egy előre meghatározott kapacitású kondenzátort fixen bekapcsolnak a hálózatba.

A dinamikus kompenzáció, mint már említettük, egy vezérlőegység segítségével kapcsolja be és ki a kondenzátor lépcsőket, reagálva a terhelés változásaira. Ez elengedhetetlen, ha az üzemben gyakran változik a fogyasztók száma, a terhelés nagysága, vagy ha nagyméretű, ingadozó teljesítményű berendezések (pl. hegesztőgépek, ívkemencék) üzemelnek. A dinamikus rendszerek gyorsabb reakcióidejűek, és pontosabban tartják a kívánt cos φ értéket.

A fázisjavító berendezések tervezése és méretezése

A megfelelő fázisjavító kondenzátor vagy rendszer kiválasztása és méretezése kritikus lépés a hatékony és gazdaságos üzemeltetéshez. A helytelen méretezés nemcsak, hogy nem hozza meg a várt megtakarításokat, de akár káros is lehet a hálózatra és a berendezésekre. A tervezési folyamat több lépésből áll.

Hálózati felmérés és adatgyűjtés

Az első és legfontosabb lépés a részletes hálózati felmérés. Ehhez általában egy professzionális energiaanalizátort használnak, amelyet a főelosztó táblába vagy a kulcsfontosságú fogyasztókhoz csatlakoztatnak. Ez az eszköz hosszabb időn keresztül (néhány naptól akár több hétig) rögzíti az elektromos paramétereket, mint például:

• Aktív teljesítmény (P)
• Meddő teljesítmény (Q)
• Látszólagos teljesítmény (S)
• Teljesítménytényező (cos φ)
• Áram, feszültség
• Harmonikus torzítás (THD – Total Harmonic Distortion)
• Terhelési profilok (napi, heti, havi ingadozások)

Ezen adatok alapján pontos képet kapunk az üzem meddő teljesítményigényéről, a cos φ értékének alakulásáról, és az esetleges harmonikus problémákról.

A szükséges meddő teljesítmény (Qc) kiszámítása

Miután rendelkezünk a felmért adatokkal, kiszámítható, hogy mekkora kapacitív meddő teljesítményre van szükség a kívánt cos φ érték eléréséhez. A számítás alapja a következő képlet:

Qc = P * (tan φ1 – tan φ2)

Ahol:

• Qc: A szükséges kompenzáló meddő teljesítmény (kVAr).
• P: A mért aktív teljesítmény (kW).
• φ1: Az aktuális teljesítménytényezőhöz (cos φ1) tartozó fázisszög.
• φ2: A kívánt teljesítménytényezőhöz (cos φ2) tartozó fázisszög.

A tan φ értékek táblázatokból vagy számológéppel könnyen meghatározhatók, ha ismerjük a cos φ értékeket. Például, ha a mért cos φ1 = 0,75, és a cél cos φ2 = 0,98, akkor a megfelelő tan φ értékeket kell behelyettesíteni a képletbe.

A kondenzátor bank lépcsőzésének meghatározása

Automatikus fázisjavító berendezés esetén a teljes szükséges Qc értéket több, kisebb lépcsőre osztják. A lépcsők méretezésénél figyelembe kell venni a terhelési profil ingadozását, a legkisebb terhelés alatti kompenzációt, és a leggyakoribb terhelési szinteket. Cél, hogy a vezérlő mindig a legoptimálisabb lépcsőkombinációt tudja bekapcsolni a pontos kompenzáció érdekében.

Harmonikus torzítás figyelembevétele

A modern ipari környezetekben egyre elterjedtebbek a nemlineáris fogyasztók (pl. frekvenciaváltók, LED világítás, hegesztőgépek, UPS-ek), amelyek harmonikus torzítást okoznak a hálózatban. A harmonikusok magasabb frekvenciájú áram- és feszültségkomponensek, amelyek rezonanciát okozhatnak a fázisjavító kondenzátorokkal, ami azok túlterheléséhez, túlmelegedéséhez és idő előtti meghibásodásához vezethet. Amennyiben a hálózati felmérés során jelentős harmonikus torzítás (magas THD érték) tapasztalható, akkor detunált (fojtótekercses) fázisjavító berendezést kell alkalmazni. Ezek a rendszerek sorosan kapcsolt fojtótekercseket tartalmaznak, amelyek elhangolják a kondenzátorokat a harmonikus rezonanciafrekvenciáktól, így biztonságosan működhetnek harmonikusokkal szennyezett hálózatokban is. Extrém esetekben aktív harmonikus szűrők telepítése is szóba jöhet.

Harmonikusok és a fázisjavítás kihívásai

Az ipari elektromos hálózatok egyre komplexebbé válnak, és a hagyományos, lineáris fogyasztók mellett egyre nagyobb arányban jelennek meg a nemlineáris terhelések. Ezek a berendezések (például frekvenciaváltók, lágyindítók, hegesztőgépek, kapcsolóüzemű tápegységek, LED-es világítás) a szinuszos hálózati feszültségből nem szinuszos, torzult áramot vesznek fel. Ez a torzult áram tartalmazza az úgynevezett harmonikusokat, amelyek a hálózati alapfrekvencia (50 Hz) egész számú többszörösei (pl. 150 Hz, 250 Hz, 350 Hz stb.).

Miért jelentenek problémát a harmonikusok a fázisjavítás szempontjából?

A harmonikusok számos problémát okozhatnak az elektromos hálózatban, és különösen nagy kihívást jelentenek a fázisjavító kondenzátorok számára:

1. Rezonancia: A kondenzátorok és az induktív hálózati elemek (pl. transzformátorok, kábelek induktivitása) együttesen rezonanciakört alkothatnak. Ha ez a rezonanciafrekvencia egybeesik valamelyik harmonikus frekvenciával, akkor a harmonikus áramok és feszültségek jelentősen felerősödhetnek. Ez rendkívül magas áramokat és feszültségeket eredményezhet a kondenzátorokon, ami azok túlmelegedéséhez, duzzadásához, dielektrikumának átütéséhez és végül meghibásodásához vezet.
2. Túlterhelés: Még rezonancia nélkül is a harmonikus áramok növelik a kondenzátorokon átfolyó RMS (effektív) áramot, ami túlterhelést és túlmelegedést okozhat, csökkentve az élettartamukat.
3. Pontatlan kompenzáció: A harmonikusok jelenléte torzíthatja a teljesítménytényező mérését és vezérlését, ami pontatlan vagy nem megfelelő fázisjavításhoz vezethet.

Megoldások harmonikusokkal szennyezett hálózatokban

Amennyiben a hálózati felmérés során jelentős harmonikus torzítást mutatnak ki, a hagyományos fázisjavító berendezések helyett speciális megoldásokat kell alkalmazni:

1. Detunált (fojtótekercses) fázisjavító berendezések:

Ez a leggyakoribb megoldás harmonikusokkal szennyezett hálózatokban. A rendszer minden kondenzátor lépcsőjével sorosan egy fojtótekercset (reaktort) kapcsolnak. Ezek a fojtótekercsek:

• Elhangolják a rezonanciafrekvenciát: A fojtótekercs induktivitása és a kondenzátor kapacitása együttesen egy LC-kört alkot. A fojtótekercs méretezésével ezt a rezonanciafrekvenciát a domináns harmonikus frekvenciák alá hangolják (pl. az 5. harmonikus alá, jellemzően a 4,25-4,7-szeres alapfrekvencia tartományba). Ezzel elkerülik a rezonancia kialakulását a veszélyes harmonikus frekvenciákon.
• Csökkentik a harmonikus áramokat: A fojtótekercs impedanciája magasabb a harmonikus frekvenciákon, így korlátozza a harmonikus áramok áramlását a kondenzátorokon keresztül.
• Védenek a túláram ellen: A fojtótekercs segít megvédeni a kondenzátorokat a tranziens túláramoktól a kapcsolás pillanatában.

A detunált rendszerek drágábbak, mint a standard fázisjavító berendezések, de elengedhetetlenek a biztonságos és megbízható működéshez harmonikusokkal terhelt környezetekben.

2. Aktív harmonikus szűrők:

Extrém magas harmonikus torzítás vagy nagyon dinamikusan változó harmonikus spektrum esetén az aktív harmonikus szűrők jelenthetnek megoldást. Ezek az eszközök elektronikusan generálnak ellentétes fázisú harmonikus áramokat, amelyeket a hálózatba injektálva kioltják a meglévő harmonikusokat. Az aktív szűrők képesek a teljesítménytényező javítására is, de elsődleges feladatuk a harmonikusok eltávolítása. Jelentősen drágábbak, mint a fojtótekercses fázisjavítók, de rendkívül hatékonyak és rugalmasak.

3. Passzív harmonikus szűrők:

Ezek specifikus harmonikus frekvenciákra hangolt LC szűrők, amelyek elnyelik vagy elvezetik az adott harmonikus áramokat. Gyakran használják őket egyedi, nagy harmonikus forrásokhoz. Önállóan vagy fázisjavító kondenzátorokkal kombinálva is alkalmazhatók.

A harmonikusok komplex problémát jelentenek, és a fázisjavító rendszer tervezésekor mindenképpen figyelembe kell venni a hálózati felmérés eredményeit. A megfelelő megoldás kiválasztása kulcsfontosságú a rendszer stabilitása és a berendezések élettartama szempontjából.

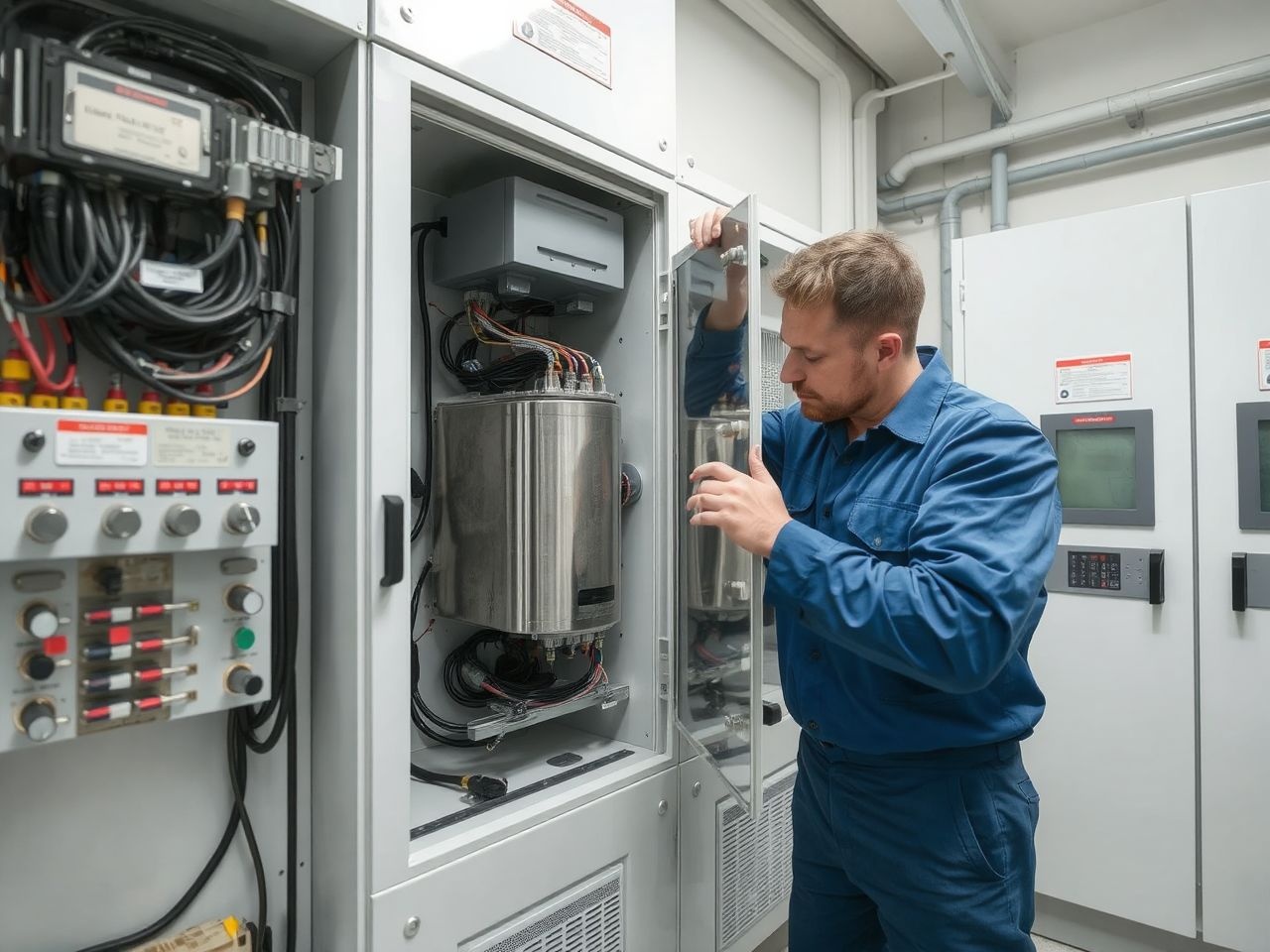

Telepítés, üzemeltetés és karbantartás

A fázisjavító kondenzátorok telepítése, üzemeltetése és rendszeres karbantartása elengedhetetlen a hosszú távú, megbízható és biztonságos működéshez. Ezek a lépések biztosítják, hogy a berendezés a tervezett módon működjön, és maximális megtérülést biztosítson.

Telepítés

A fázisjavító berendezések telepítése szigorú biztonsági előírások és szakmai szabványok betartását igényli. Mivel nagyfeszültségű és nagy áramerősségű rendszerekről van szó, a munkát csak szakképzett villanyszerelőknek szabad végezniük. Néhány fontos szempont a telepítés során:

• Biztonság: Minden esetben gondoskodni kell az áramtalanításról és a feszültségmentesség ellenőrzéséről. A kondenzátorok képesek energiát tárolni, ezért lekapcsolás után is veszélyesek lehetnek, ha nincsenek kisütve. A modern fázisjavító berendezések beépített kisütő ellenállásokkal rendelkeznek, de a biztonság kedvéért érdemes ellenőrizni a feszültséget.
• Megfelelő elhelyezés: A berendezést száraz, pormentes, jól szellőző helyiségbe kell telepíteni, távol a hőforrásoktól. A kondenzátorok érzékenyek a túl magas hőmérsékletre, ami csökkenti az élettartamukat.
• Kábelezés és védelem: A kábelezésnek megfelelő keresztmetszetűnek kell lennie a várható áramokhoz, és a túláramvédelemről (megfelelő megszakítók vagy olvadóbiztosítékok) is gondoskodni kell. Fontos a megfelelő földelés kialakítása.
• Vezérlő bekötése: Az automatikus fázisjavító berendezések vezérlőjét precízen kell bekötni a hálózati feszültség és áram méréséhez (áramváltók segítségével), hogy pontosan tudja érzékelni a cos φ értékét és vezérelni a kondenzátor lépcsőket.
• Kezdeti beállítások: A telepítés után a vezérlőn be kell állítani a kívánt cos φ értéket, a lépcsők kapcsolási idejét és egyéb paramétereket az üzem specifikus igényeinek megfelelően.

Üzemeltetés

A modern automatikus fázisjavító berendezések jellemzően karbantartásmentesek az üzemeltetés során, miután megfelelően be lettek állítva. A vezérlőegység folyamatosan figyeli a hálózatot és automatikusan végzi a kompenzációt. Azonban néhány dologra érdemes odafigyelni:

• Rendszeres ellenőrzés: Bár automatikus, időnként érdemes ránézni a berendezésre, ellenőrizni a kijelzőn a cos φ értéket, a bekapcsolt lépcsők számát és az esetleges hibajelzéseket.
• Környezeti feltételek: Győződjön meg róla, hogy a berendezés környezete továbbra is megfelelő hőmérsékletű és pormentes marad.
• Terhelésváltozások: Jelentős technológiai változások vagy új, nagy teljesítményű berendezések telepítése esetén érdemes ellenőrizni, hogy a meglévő fázisjavító rendszer továbbra is elegendő-e, és szükség esetén felülvizsgálni a méretezést.

Karbantartás

A rendszeres karbantartás kulcsfontosságú a fázisjavító berendezés hosszú élettartamához és hatékony működéséhez. A karbantartási feladatok közé tartozhatnak:

• Tisztítás: Rendszeres időközönként, áramtalanított állapotban tisztítsa meg a kondenzátorok felületét és a berendezés belsejét a portól és szennyeződésektől. A porréteg rontja a hűtést és növelheti az átütés kockázatát.
• Csatlakozások ellenőrzése: Vizsgálja meg a vezetékek csatlakozásait, és húzza meg az esetlegesen meglazult csavarokat. A rossz érintkezés hőfejlődést és meghibásodást okozhat.
• Kondenzátorok ellenőrzése: Szemrevételezéssel ellenőrizze a kondenzátorok állapotát. Keressen duzzadt, szivárgó vagy deformált kondenzátorokat, amelyek meghibásodásra utalnak. Szükség esetén cserélje ki a hibás egységeket.
• Biztosítékok ellenőrzése: Ellenőrizze a biztosítékokat, és cserélje ki az esetlegesen kiégett darabokat.
• Vezérlő ellenőrzése és kalibrálása: Időnként érdemes ellenőrizni a vezérlő működését, a mérési pontosságot és szükség esetén újrakalibrálni.
• Szigetelési ellenállás mérés: Időnként érdemes elvégezni a szigetelési ellenállás mérését a kondenzátorokon és a hálózaton, hogy megbizonyosodjon a megfelelő szigetelési állapotról.

Egy jól telepített és rendszeresen karbantartott fázisjavító rendszer akár 10-15 évig vagy tovább is megbízhatóan működhet, jelentős megtakarításokat hozva az ipari üzemnek.

Szabályozási környezet és szabványok

A villamosenergia-ellátás és -felhasználás számos jogszabályi és szabványi előírásnak van alávetve, amelyek célja a biztonság, a hatékonyság és a hálózati stabilitás biztosítása. A fázisjavító kondenzátorok és rendszerek telepítése és üzemeltetése során is figyelembe kell venni ezeket az előírásokat, mind nemzeti, mind nemzetközi szinten.

Magyarországi szabályozás

Magyarországon az áramszolgáltatók általában a hatályos energiatörvény és az ahhoz kapcsolódó rendeletek, valamint a saját üzletszabályzatuk alapján határozzák meg a fogyasztókra vonatkozó teljesítménytényezővel kapcsolatos elvárásokat. A legfontosabb szempontok:

• Meddő energia díj: Ahogy korábban említettük, az áramszolgáltatók meddő energia díjat számolhatnak fel, ha a fogyasztó teljesítménytényezője (cos φ) egy bizonyos határérték alá esik. Ez az érték általában 0,95 induktív oldalon. A díj mértéke és számítási módja szolgáltatónként és szerződéstípusonként eltérhet, de általában a felvett meddő teljesítmény kWh-ban kifejezett mennyiségét szorozzák egy egységárral.
• Hálózati csatlakozási feltételek: Az új vagy bővítésre kerülő ipari létesítmények hálózati csatlakozási feltételei gyakran tartalmaznak előírásokat a teljesítménytényezőre vonatkozóan, már a tervezési fázisban.
• Villamos Műszaki Biztonsági Szabályzat (VMBSZ): Ez a szabályzat általános biztonsági előírásokat tartalmaz a villamos berendezések létesítésére, üzemeltetésére és karbantartására vonatkozóan, amelyek a fázisjavító berendezésekre is érvényesek.

Nemzetközi szabványok (IEC)

A fázisjavító kondenzátorok és rendszerek tervezésére, gyártására és tesztelésére vonatkozóan számos nemzetközi szabvány létezik, amelyeket az International Electrotechnical Commission (IEC) ad ki. Ezek a szabványok biztosítják a termékek minőségét, biztonságát és kompatibilitását. Néhány releváns szabvány:

• IEC 60831-1/2: Öngyógyuló shunt teljesítménykondenzátorok váltakozó áramú rendszerekhez névleges feszültséggel 1000 V-ig. Ez a szabvány a kondenzátorok konstrukciójára, teljesítményére és tesztelésére vonatkozó követelményeket írja le.
• IEC 61921: Alacsony feszültségű teljesítménytényező-javító berendezések. Ez a szabvány a teljes fázisjavító berendezésekre vonatkozó általános követelményeket, tesztelési eljárásokat és biztonsági szempontokat tartalmazza.
• IEC 61000-3-2/3-12: Elektromágneses kompatibilitás (EMC) – Harmonikus áramkibocsátási határértékek. Ezek a szabványok a harmonikus torzításra vonatkozó határértékeket és mérési módszereket írják le, amelyek befolyásolják a fázisjavító rendszerek tervezését harmonikusokkal szennyezett hálózatokban.

Az európai CE-jelölés megléte a fázisjavító berendezéseken azt jelzi, hogy azok megfelelnek a vonatkozó európai irányelveknek és szabványoknak, beleértve a biztonsági és EMC követelményeket is.

A szabályozási környezet folyamatosan változik, különösen az energiahatékonyság és a környezetvédelem növekvő hangsúlya miatt. Ezért fontos, hogy a fázisjavító rendszerek tervezői és üzemeltetői naprakészek legyenek a vonatkozó jogszabályokban és szabványokban, hogy biztosítsák a megfelelőséget és a hosszú távú, problémamentes működést.

Esettanulmányok és gyakorlati példák

A fázisjavítás elméleti előnyei a gyakorlatban is kézzelfogható megtakarításokat és üzemeltetési javulást eredményeznek. Nézzünk meg néhány hipotetikus esettanulmányt, amelyek bemutatják a fázisjavító kondenzátorok szerepét különböző ipari környezetekben.

1. Esettanulmány: Nagyfeszültségű motorokkal üzemelő gyártóüzem

Egy közepes méretű fémmegmunkáló üzem nagyszámú villanymotorral (esztergák, marógépek, kompresszorok) üzemel. A felmérés kimutatta, hogy az üzem átlagos teljesítménytényezője (cos φ) 0,85 körül mozog, ami jelentős meddő teljesítmény díjat eredményezett az energiaszámlán. Emellett a hálózati feszültség ingadozása is problémát okozott a precíziós gépek működésében.

• Probléma: Alacsony cos φ (0,85), magas meddő díj, feszültségingadozás.
• Megoldás: Egy 300 kVAr-os, 6 lépcsős, automatikus fázisjavító berendezés telepítése a főelosztó táblába. A berendezés a hálózati felmérés alapján detunált kivitelű, figyelembe véve az üzemben lévő frekvenciaváltók által generált harmonikusokat.
• Eredmény: A cos φ érték stabilan 0,98 fölé emelkedett. Az első hónapban a meddő teljesítmény díj teljesen megszűnt, ami havonta több százezer forintos megtakarítást jelentett. A feszültségstabilizálásnak köszönhetően a precíziós gépek működése megbízhatóbbá vált, csökkentek a selejtarányok. A beruházás várható megtérülési ideje 1,5 év.

2. Esettanulmány: Hegesztőüzem dinamikusan változó terheléssel

Egy autóipari alkatrészeket gyártó hegesztőüzem több tucat ponthegesztő gépet üzemeltet. Ezek a gépek rendkívül rövid ideig, nagy árammal terhelik a hálózatot, ami gyors és drasztikus ingadozásokat okoz a meddő teljesítményben. A hagyományos fázisjavító megoldások nem tudtak lépést tartani ezzel a dinamikával.

• Probléma: Rendkívül dinamikusan változó, nagy meddő teljesítmény igény, a hagyományos fázisjavítók lassú reakcióideje.
• Megoldás: Egy gyors kapcsolású, tirisztoros fázisjavító berendezés telepítése, amely képes milliszekundumok alatt reagálni a terhelés változására. A rendszer 200 kVAr kapacitással rendelkezett, 10 kVAr-os lépcsőkben, speciális, gyors kapcsolású tirisztorokkal.
• Eredmény: A cos φ érték folyamatosan a kívánt 0,98-as szinten maradt, még a hegesztési ciklusok alatt is. A meddő díjak eltűntek, és a hálózati feszültségingadozások is jelentősen csökkentek, ami stabilabb hegesztési minőséget eredményezett. A beruházás magasabb költsége ellenére is 2 éven belül megtérült a megtakarításoknak köszönhetően.

3. Esettanulmány: Logisztikai központ LED világítással és IT infrastruktúrával

Egy modern logisztikai központban nagyszámú LED világítótest, szerverpark és egyéb IT berendezés üzemel. Bár a LED világítás önmagában energiahatékony, a beépített tápegységek gyakran jelentős harmonikus torzítást okoznak, és nem feltétlenül ideális a teljesítménytényezőjük. Ezen felül a szerverek is nemlineáris terhelést jelentenek.

• Probléma: Magas harmonikus torzítás (THD-I), enyhén alacsony cos φ, az érzékeny IT berendezések zavarérzékenysége.
• Megoldás: Egy 150 kVAr-os, detunált fázisjavító berendezés telepítése, amely 5% fojtótekercses elhangolással rendelkezett, hogy megbirkózzon a 3. és 5. harmonikusokkal. Emellett a kritikus IT szekrényekhez kisebb aktív harmonikus szűrőket is telepítettek a lokális harmonikus problémák kezelésére.
• Eredmény: A hálózati THD-I érték a megengedett határérték alá csökkent, a cos φ stabilizálódott 0,97-en. Az IT berendezések működése stabilabbá vált, kevesebb hálózati eredetű hiba fordult elő. A megtakarítások a meddő díjak és a kisebb energiaveszteségek révén jelentkeztek, a beruházás 2,5 év alatt térült meg.

Ezek az esettanulmányok jól illusztrálják, hogy a fázisjavító kondenzátorok nem csupán elméleti előnyökkel bírnak, hanem valós, mérhető megtakarításokat és működési javulást hoznak az ipari vállalkozások számára, különösen a változatos és komplex elektromos környezetekben.

Jövőbeli trendek és a fázisjavítás evolúciója

Az energiaipar és az ipari termelés folyamatosan fejlődik, új technológiák és kihívások jelennek meg, amelyek befolyásolják a fázisjavítás jövőjét is. Az energiahatékonyság, a megújuló energiaforrások integrációja és a “smart grid” koncepció mind olyan területek, amelyek formálják a kondenzátorok és kompenzáló rendszerek fejlődését.

A “smart grid” és az intelligens fázisjavítás

A jövő elektromos hálózatai, az úgynevezett “smart grid” rendszerek, sokkal intelligensebbek és interaktívabbak lesznek, mint a maiak. Ebben a környezetben a fázisjavító berendezések is “okosabbá” válnak. Ez magában foglalja:

• Fejlett vezérlés és kommunikáció: A fázisjavító rendszerek képesek lesznek kommunikálni a hálózat más elemeivel, valós idejű adatokat szolgáltatva és fogadva. Ez lehetővé teszi a még pontosabb, prediktív kompenzációt, figyelembe véve a hálózati terhelés előrejelzéseit és a megújuló energiaforrások ingadozását.
• Integrált energiagazdálkodás: A fázisjavítás szerves részévé válik az átfogó ipari energiagazdálkodási rendszereknek (Energy Management Systems – EMS), optimalizálva nemcsak a cos φ-t, hanem az egész energiafelhasználást, a csúcsfogyasztás elkerülését és a tárolási megoldásokat is.
• Adatvezérelt optimalizálás: A gyűjtött adatok elemzésével a rendszerek képesek lesznek önmagukat optimalizálni, felismerni a hibákat és javaslatokat tenni a hatékonyság további növelésére.

Aktív kompenzációs technológiák térnyerése

Bár a passzív fázisjavító kondenzátorok továbbra is alapvető fontosságúak maradnak, az aktív kompenzációs technológiák, mint az aktív harmonikus szűrők és az aktív teljesítménytényező-szabályzók (APFC – Active Power Factor Correction), egyre inkább teret nyernek. Ezek a berendezések félvezető alapú technológiával működnek, és képesek:

• Gyorsabb reakcióra: Milliszekundumok alatt reagálnak a hálózati változásokra, ami ideális a rendkívül dinamikus terhelések (pl. robotika, hegesztőgépek) kompenzálására.
• Több funkció egyben: Nemcsak a meddő teljesítményt kompenzálják, hanem a harmonikusokat is szűrik, sőt, kiegyensúlyozhatják a fázisok közötti aszimmetriákat is.
• Kisebb méret és súly: A passzív rendszerekhez képest gyakran kompaktabbak.

Bár jelenleg drágábbak, mint a hagyományos kondenzátor bankok, az áruk várhatóan csökkenni fog a technológia fejlődésével és a tömeggyártással, szélesebb körben elérhetővé téve őket.

Megújuló energiaforrások és az energiahatékonyság

A napenergia és a szélenergia szélesebb körű elterjedése új kihívásokat és lehetőségeket teremt a fázisjavítás terén. Az inverterekkel csatlakozó megújuló energiaforrások, bár önmagukban képesek lehetnek a teljesítménytényező szabályozására, a hálózatba való integrálásuk komplexebb meddő teljesítmény gazdálkodást igényel. A fázisjavító rendszereknek alkalmazkodniuk kell a kétirányú áramlásokhoz és a változó termelési profilokhoz.

Az energiahatékonyság iránti globális igény továbbra is növekszik. A fázisjavítás, mint az egyik legegyszerűbb és legköltséghatékonyabb módja az energiaveszteségek csökkentésének, továbbra is kulcsfontosságú eleme marad az ipari energiaoptimalizálásnak. A jövőben még nagyobb hangsúlyt kaphat a rendszerek energiafogyasztásának és környezeti lábnyomának minimalizálása, ami a fázisjavító technológiák további innovációjához vezet.

Összességében a fázisjavító kondenzátorok szerepe az ipari elektromos rendszerekben nemcsak megmarad, hanem tovább fejlődik és alkalmazkodik a változó technológiai és gazdasági környezethez. Az intelligens vezérlés, az aktív technológiák és a hálózati integráció révén a jövő fázisjavító megoldásai még hatékonyabbak, rugalmasabbak és nélkülözhetetlenebbek lesznek az ipari energiaellátás stabilitásában és költséghatékonyságában.
