A DVD technológia titkai – Így működik a digitális lemezek írása és olvasása

Amikor a 20. század végén, a digitális forradalom hajnalán a DVD megjelent, kevesen gondolták volna, hogy milyen mértékben fogja átalakítani a szórakoztatóelektronikai ipart és az adattárolásról alkotott képünket. A Digital Versatile Disc, vagyis a digitális sokoldalú lemez nem csupán egy adathordozó volt; egy komplett ökoszisztémát teremtett, amely új dimenziókat nyitott meg a filmek, zenék és adatok tárolása és fogyasztása terén. A VHS kazetták korlátai után a DVD tiszta, éles képével és kristálytiszta hangjával azonnal elnyerte a fogyasztók szívét, miközben a CD-R/RW formátumok sikereire építve utat mutatott a nagyobb kapacitású, otthon is írható optikai lemezek felé. De mi rejtőzik ezen a fényes, vékony korongon, és hogyan lehetséges, hogy apró lézersugarak képesek adatokat milliárdjait olvasni és írni rá, majd azokat hűen visszaadni?

A DVD születése és fejlődésének rövid története

A DVD technológia gyökerei a 80-as évek végén, a 90-es évek elején keresendők, amikor a CD (Compact Disc) már bizonyította az optikai adattárolás életképességét. A CD azonban viszonylag korlátozott kapacitással rendelkezett (kb. 650-700 MB), ami a növekvő adatmennyiségű multimédiás tartalmak, különösen a digitális videók számára elégtelennek bizonyult. A nagy felbontású videók tárolására alkalmas formátum iránti igény egyre nőtt, és több vállalat is elkezdett dolgozni a CD utódján.

Két fő konzorcium versengett az új szabványért, ami a “formátumháború” kezdetét jelentette: az egyik oldalon a Sony és a Philips állt a “Multimedia Compact Disc” (MMCD) javaslatával, a másik oldalon pedig a Toshiba, a Time Warner, a Pioneer és a JVC a “Super Density Disc” (SD) formátummal. Az MMCD a CD technológiájának továbbfejlesztését célozta, míg az SD egy radikálisabb megközelítést képviselt a lemezszerkezet és az adatrétegek tekintetében. Mindkét technológia ígéretes volt, de a piaci fragmentáció elkerülése és a széles körű elfogadás biztosítása érdekében az iparág vezető szereplői, élükön az IBM-mel, nyomást gyakoroltak a felekre az egységes szabvány kidolgozására. Ennek eredményeként 1995-ben megszületett a DVD Forum, és ezzel együtt a közös DVD szabvány, amely a két versengő technológia legjobb elemeit ötvözte, elkerülve a korábbi, például a VHS és Betamax közötti formátumháborúk káros hatásait.

Az első DVD-ROM meghajtók és DVD-Video lejátszók 1996 végén jelentek meg Japánban, majd 1997 elején az Egyesült Államokban. Európába és a világ többi részére is hamar eljutott a technológia, gyorsan felváltva a VHS-t és a LaserDisc-et. A DVD nem csupán a videó, hanem a számítógépes adatok tárolásában is forradalmat hozott, sokszorosára növelve a CD-hez képest elérhető kapacitást, ezzel megnyitva az utat a nagyméretű szoftverek és multimédiás alkalmazások előtt.

A DVD fizikai felépítése: rétegek és mikroszkopikus csodák

Egy DVD lemez látszólag egyszerű műanyag korong, ám a felszíne alatt egy rendkívül precíz, többrétegű szerkezet rejtőzik, amely lehetővé teszi a hatalmas adatmennyiség tárolását. A lemez átmérője 120 milliméter, vastagsága pedig 1,2 milliméter, ami megegyezik a CD-vel, de a belső felépítése lényegesen kifinomultabb és az adatokhoz való hozzáférés módja is optimalizáltabb.

A DVD alapja két 0,6 milliméter vastag polikarbonát lemez, amelyeket egy speciális UV-fényre keményedő ragasztóval egyesítenek. Ezek a polikarbonát rétegek biztosítják a lemez mechanikai stabilitását és védelmét, valamint az adatrétegek tartósságát. Az adatok nem a felületen, hanem e rétegek belső oldalán, mikroszkopikus mélyedések és sík felületek, az úgynevezett pitek és landok formájában vannak kódolva. A gyári DVD-ROM lemezek gyártása során a pitek és landok közvetlenül a polikarbonát rétegek felületére préselődnek egy mesterlemezről, ami rendkívül pontos és tartós adatstruktúrát eredményez.

Az adatok tárolására szolgáló felületet egy rendkívül vékony, fényvisszaverő réteg borítja. Ez a réteg jellemzően alumíniumból készül (DVD-ROM, DVD-R, DVD+R esetén), amely kiválóan visszaveri a lézersugarat. Két rétegű lemezek (DVD-DL) esetében a belső réteg félig áteresztő, arany vagy ezüst ötvözetből készül, lehetővé téve, hogy a lézersugár áthaladjon rajta és a mögötte lévő második, teljesen fényvisszaverő réteget is elérje. Ez a réteg felelős azért, hogy a lézersugár visszaverődjön róla, és a visszavert fényben kódolt információt a lejátszó érzékelni tudja.

A lemez külső felületét egy vékony, átlátszó védőréteg (lakkozás) borítja, amely óvja az adathordozó réteget a karcolásoktól és a szennyeződésektől. Ez a védőréteg kulcsfontosságú, hiszen a lézersugárnak ezen keresztül kell behatolnia az adatokhoz. A CD-hez képest a DVD-nél a védőréteg vastagsága és az adatréteg elhelyezkedése is optimalizáltabb. Míg a CD-nél az adatréteg a felső, lakkozott felület alatt található, a DVD-nél az adatréteg a két polikarbonát réteg között, közelebb a lemez középvonalához helyezkedik el. Ez a “szendvics” szerkezet jobb védelmet nyújt a felületi karcolások ellen, mivel a lézersugár a vastagabb polikarbonát rétegen keresztül fókuszál az adatrétegre, és a kisebb felületi hibák kevésbé befolyásolják az olvasási pontosságot.

„A DVD mérnöki csúcsteljesítmény, amely a lézertechnológia, az optika és az anyagtudomány precíz összehangolásával teremtett egy olyan adathordozót, amely sokáig meghatározta a digitális média világát.”

Pitek és landok: a digitális nyelv ábécéje

A DVD-n az adatok bináris formában, vagyis 0-k és 1-ek sorozataként vannak tárolva. Ezeket a 0-kat és 1-eket fizikailag a lemez felületén lévő mikroszkopikus struktúrák, a pitek és landok képviselik. A pitek apró bemélyedések, míg a landok a sík felületek a lemez felületén. A mélységük jellemzően a lézer hullámhosszának negyede, ami kulcsfontosságú a fényinterferencia szempontjából.

A DVD-n a pitek és landok elrendezése egy folyamatos, spirális pályát alkot, amely a lemez közepétől indul, és kifelé halad. Ez a spirál sokkal sűrűbb, mint a CD-n: a sávszélesség mindössze 0,74 mikrométer (a CD-nél ez 1,6 mikrométer). A pitek mérete is kisebb, átlagosan 0,32 és 0,4 mikrométer között mozog, ami szintén jelentős csökkenés a CD pitekhez képest. Ez a miniatürizálás a 650 nm-es vörös lézer alkalmazásának köszönhető, amely rövidebb hullámhossza miatt kisebb fókuszpontot tud létrehozni.

Amikor a lézersugár megvilágítja a lemez felületét, a pitek és landok különböző módon verik vissza a fényt. Amikor a lézer egy landra esik, a fény szinte teljes egészében visszaverődik. Amikor egy pitre esik, a fény egy része elnyelődik vagy szóródik, és a visszavert fény intenzitása csökken. Ennél is fontosabb azonban a fényinterferencia jelensége. A pit és a land közötti magasságkülönbség miatt a pitekről visszaverődő fény fázisa eltolódik a landokról visszaverődő fényhez képest. Amikor a lézersugár áthalad egy pit és egy land határán, a két fáziseltolásban lévő fénysugár interferál egymással, kioltva egymást, ami a visszavert fény intenzitásának drasztikus csökkenését eredményezi. Ezt a jelenséget használják fel a digitális jel létrehozásához.

A pitek és landok közötti átmenet, vagyis a “land-pit” és “pit-land” élek adják a digitális jelet. A visszavert fény intenzitásának változását érzékeli a lejátszó optikai rendszere, és ebből állítja elő a bináris adatfolyamot. A pitek és landok méretének és elhelyezkedésének precizitása kritikus fontosságú a DVD kapacitásának és megbízhatóságának szempontjából. A kisebb pitek és sűrűbb sávok teszik lehetővé, hogy egy egyrétegű, egyoldalas DVD akár 4,7 GB adatot is tároljon, szemben a CD 700 MB-jával, ami több mint hatszoros kapacitásnövekedést jelentett.

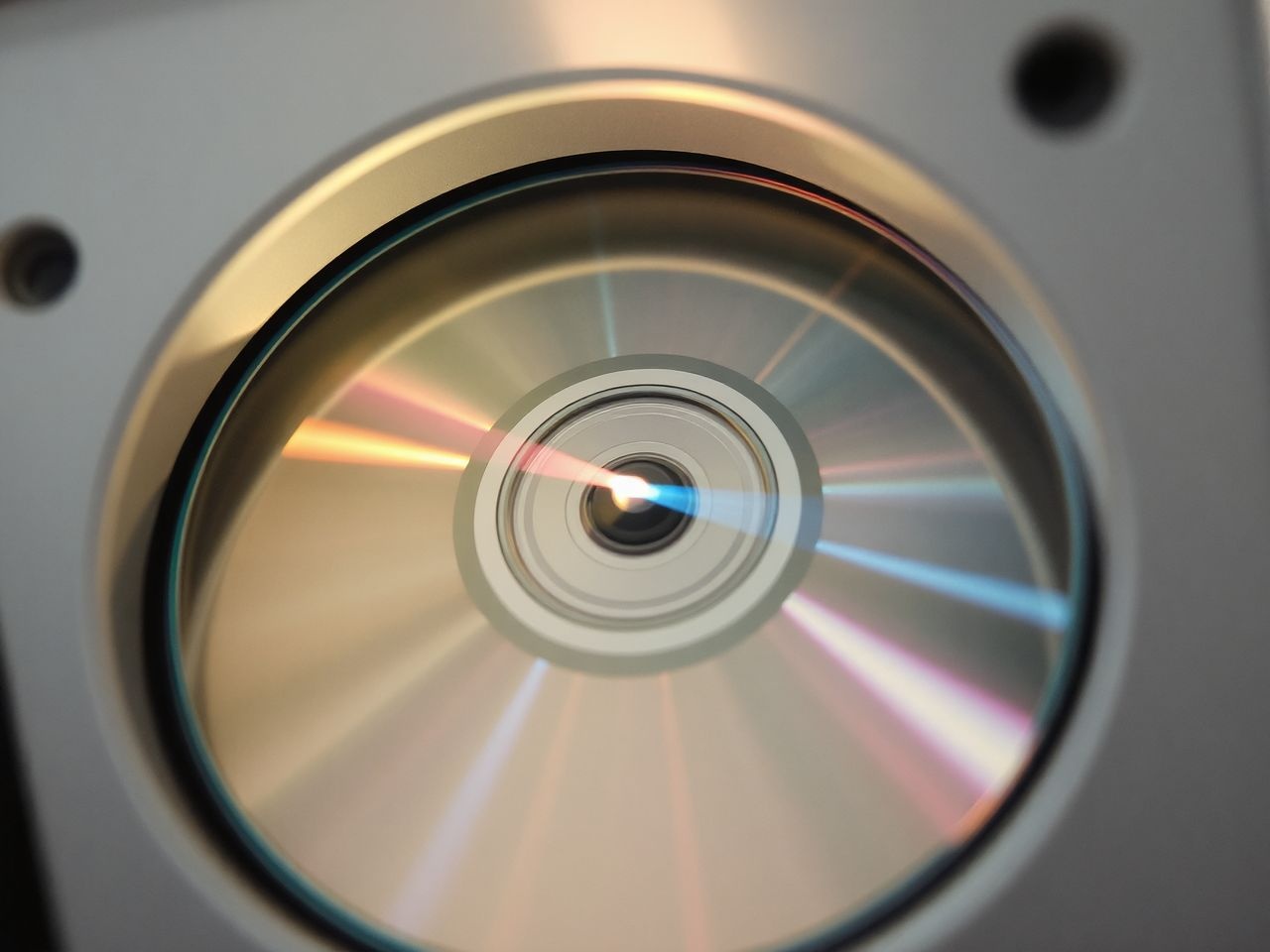

A DVD olvasásának mechanizmusa: a lézersugár útja

A DVD lejátszás egy összetett optikai és elektronikus folyamat, amely a lemezforgatástól a digitális jelfeldolgozásig számos lépést foglal magában. A folyamat szíve az optikai pickup egység, amely tartalmazza a lézert, az optikát és a fényérzékelő diódákat. Ez az egység felelős a lézersugár kibocsátásáért, fókuszálásáért, a visszavert fény érzékeléséért és az analóg jel generálásáért.

A vörös lézer és az optikai rendszer

A DVD lejátszókban egy alacsony teljesítményű, vörös lézersugarat használnak, amelynek hullámhossza jellemzően 650 nanométer (nm). Ez rövidebb hullámhossz, mint a CD-nél használt 780 nm-es infravörös lézer, ami lehetővé teszi a kisebb pitek olvasását és a nagyobb adatsűrűséget. A lézersugár egy féligáteresztő prizmán (beam splitter) halad keresztül, majd egy sor lencsén és tükrön, amelyek fókuszálják és irányítják azt a lemez felületére.

A lézer útjában több kulcsfontosságú optikai elem található. Először egy kollimátor lencse párhuzamosítja a lézersugarat. Ezután a sugár áthalad a prizmán, majd az objektív lencsén, amely a lézersugarat egy rendkívül apró, körülbelül 0,6 mikrométer átmérőjű pontra fókuszálja az adatrétegen. Ennek a fókuszpontnak a precizitása elengedhetetlen a pitek és landok pontos leolvasásához. Az objektív lencse egy mozgatható egységben van elhelyezve, amelyet apró elektromágneses tekercsek (aktuátorok) vezérelnek. Ezek az aktuátorok biztosítják a folyamatos fókuszálást (a lencse függőleges mozgatásával a lemez felületének egyenetlenségeihez való igazodás érdekében) és a sávkövetést (a lencse vízszintes mozgatásával a spirális adatpálya felett tartása érdekében), még akkor is, ha a lemez enyhén deformált vagy excentrikusan forog. A servo-rendszer folyamatosan korrigálja a lencse pozícióját a hibajelek alapján.

Fényvisszaverődés és jelfeldolgozás

Amikor a fókuszált lézersugár eléri a lemez adatrétegét, visszaverődik a fényvisszaverő felületről. A visszavert fény a lencséken és prizmákon keresztül visszajut a pickup egységbe, ahol egy fényérzékelő diódákból álló tömb várja. Ahogy korábban említettük, a pitek és landok eltérő módon verik vissza a fényt, és a pit-land átmeneteknél az interferencia miatt csökken a visszavert sugár intenzitása, ami modulációt okoz.

A fényérzékelő diódák (gyakran egy négy kvadránsos detektor) ezt az intenzitásváltozást alakítják át elektromos jelekké. Ez az analóg jel azonban még tele van zajjal és hibákkal, ezért egy sor elektronikus feldolgozáson esik át:

1. Analóg-digitális átalakítás: Az analóg jelet egy nagy sebességű analóg-digitális konverter (ADC) bináris digitális adatokká alakítja.
2. Demoduláció: A DVD-n az adatok EFMPlus (Eight-to-Fourteen Modulation Plus) kódolással vannak rögzítve. Ez egy speciális modulációs eljárás, amely biztosítja, hogy a pitek és landok hossza egy bizonyos tartományon belül maradjon, minimalizálva az interszimbolikus interferenciát és optimalizálva a jelfelismerést. A demodulátor visszaalakítja ezt az eredeti bináris adatfolyammá, amely már a tényleges felhasználói adatokat tartalmazza.
3. Hibajavítás: A DVD-k, mint minden fizikai adathordozó, érzékenyek a karcolásokra és szennyeződésekre. A Reed-Solomon hibajavító kódok és a CIRC (Cross-Interleave Reed-Solomon Code) rendkívül robusztus hibajavító mechanizmust biztosítanak. A DVD két szintű hibajavítást használ (C1 és C2), valamint az adatok “interleaving” (összefésülése) is növeli a hatékonyságot. Ez azt jelenti, hogy az egymás utáni adatok nem egymás mellett vannak tárolva a lemezen, így egy kisebb karcolás nem tesz tönkre egy összefüggő adatblokkot, hanem csak szórványos hibákat okoz, amelyeket a hibajavító algoritmusok könnyebben ki tudnak javítani. Ez teszi lehetővé, hogy egy enyhén karcos lemez is lejátszható maradjon.
4. Dekódolás: A nyers digitális adatfolyamot ezután a megfelelő formátumba dekódolják (pl. MPEG-2 videó, AC-3 vagy DTS audio) egy dedikált digitális jelfeldolgozó (DSP) chip segítségével.

Lemezforgatás és sávkövetés

A lemezt egy precíziós tengelymotor (spindle motor) forgatja. A CD-től eltérően, amely jellemzően CLV (Constant Linear Velocity) módon forog (a külső sávoknál lassabban, a belső sávoknál gyorsabban, hogy a lézersugár mindig azonos sebességgel haladjon az adatpálya felett), a DVD-k gyakran kombinálják a CLV és CAV (Constant Angular Velocity) módszereket, vagy tiszta CAV-ot használnak, különösen a számítógépes meghajtókban. A CLV biztosítja az állandó adatátviteli sebességet, ami ideális a videó- és audiolejátszáshoz, míg a CAV gyorsabb hozzáférést tesz lehetővé a lemez bármely pontjához, ami előnyös az adatlemezeknél, mivel a fejnek gyorsan kell ugrálnia a különböző fájlok között. A modern meghajtók dinamikusan váltogatnak a két mód között az optimális teljesítmény érdekében.

A lézerfej egy lineáris motor segítségével mozog a lemez radiális irányában, követve a spirális adatpályát. A sávkövető rendszer folyamatosan figyeli a lézersugár pozícióját a sávhoz képest. A négy kvadránsos fotodetektor képes érzékelni, ha a lézer elmozdul a sáv közepétől, és a servo-rendszer azonnal korrekciós jeleket küld a lézerfej mozgató motorjainak, hogy a lézer mindig pontosan az adatpálya felett maradjon. Ez a dinamikus követés biztosítja a folyamatos és hibamentes adatfolyamot.

A DVD írásának technológiája: hogyan égnek az adatok a lemezre?

Míg a gyári DVD-ROM lemezeket préseléssel állítják elő, a DVD-R, DVD+R, DVD-RW és DVD+RW típusú lemezeket otthoni vagy irodai környezetben is írhatjuk. Ezek a lemezek alapvetően eltérő fizikai felépítéssel és adatírási mechanizmussal rendelkeznek a préselt lemezekhez képest, mivel az adatokat egy hőre érzékeny rétegben hozzák létre.

Az írható lemezek szerkezete

Az írható DVD lemezek szintén polikarbonát alapra épülnek, de az adatrétegük egy speciális szerves festékréteg (dye layer) vagy egy fázisváltó ötvözetréteg. Ez a réteg hőérzékeny, és képes visszafordíthatatlan vagy visszafordítható fizikai és kémiai változásokon átesni, amikor egy erős lézersugár éri.

• DVD-R és DVD+R (egyszer írható – Write Once Read Many, WORM): Ezek a lemezek egyetlen, speciális szerves festékréteggel rendelkeznek. A leggyakoribb festékanyagok a cianin, ftalocianin és azo festékek. Ezek a vegyületek stabilak szobahőmérsékleten, de magas hőmérsékleten (amelyet az író lézersugár hoz létre) kémiailag lebomlanak, buborékosodnak, vagy megváltoztatják optikai tulajdonságaikat. A festékréteg a polikarbonát alapra van felhordva, majd egy fényvisszaverő réteggel (általában alumíniummal) és egy védőréteggel van bevonva.
• DVD-RW és DVD+RW (újraírható – ReWritable): Ezek a lemezek egy fázisváltó ötvözetréteget használnak, amely általában germánium (Ge), antimon (Sb) és tellúr (Te) ötvözete (GeSbTe). Ez az anyag két stabil állapotban létezhet: amorf (üvegszerű, véletlenszerű atomszerkezet, alacsony fényvisszaverő képesség) és kristályos (rendezett atomszerkezet, magas fényvisszaverő képesség). Mindkét állapot eltérően veri vissza a lézersugarat, lehetővé téve az adatok tárolását és törlését. A fázisváltó réteg mindkét oldalán dielektromos rétegek találhatók, amelyek a hőt elvezetik és a lézer hatását optimalizálják, felette pedig egy fényvisszaverő réteg van.

A lézeres “égetés” folyamata

Az írási folyamat során a DVD-író meghajtó egy sokkal erősebb lézersugarat használ, mint az olvasásnál. Ez a lézer nem folyamatosan világít, hanem impulzusokban, a bináris adatoknak megfelelően kapcsol be és ki, rendkívül rövid időre, ezredmásodperceken belül. A lézer teljesítményét precízen szabályozzák, hogy a megfelelő hőmérsékletet érjék el a festékrétegben.

Egyszer írható lemezek (DVD-R, DVD+R):
Amikor a nagy teljesítményű lézersugár a szerves festékrétegre fókuszálódik, a helyi hőmérséklet drasztikusan megnő (akár 250-300 °C-ra is). Ez a hőhatás:

1. Kémiai és fizikai változásokat okoz a festékrétegben: a festékréteg buborékosodik, deformálódik, vagy kémiailag lebomlik, és ezáltal elveszíti eredeti fényelnyelő képességét.
2. Ezáltal megváltozik a réteg fényvisszaverő képessége az adott ponton. Ezek a megváltozott területek a “pit”-ek (vagy “mark”-ok), míg az érintetlen területek a “land”-ek. A lézersugár hatására létrehozott pitek optikailag hasonlóan viselkednek, mint a gyári préselt pitek, lehetővé téve a lejátszást standard DVD-ROM meghajtókban.

Ezek a változások visszafordíthatatlanok, ezért a lemezre egyszer lehet adatot írni. A “égetés” metafora jól illusztrálja a folyamat lényegét.

Újraírható lemezek (DVD-RW, DVD+RW):
A fázisváltó anyagok esetén a lézersugár két különböző teljesítményszinten működik, kihasználva az anyag amorf és kristályos állapotai közötti különbséget:

1. “Írás” (Write) üzemmód: Egy magasabb teljesítményű lézerimpulzus (kb. 500-700 °C) felmelegíti az anyagot az olvadáspontja fölé, majd rendkívül gyorsan lehűti (néhány nanoszekundum alatt), aminek következtében az anyag amorf állapotba kerül. Ez az állapot alacsonyabb fényvisszaverő képességgel rendelkezik.
2. “Törlés” (Erase) üzemmód: Egy közepes teljesítményű lézerimpulzus (kb. 200 °C) felmelegíti az anyagot az amorf és kristályos állapot közötti átmeneti hőmérsékletre, de az olvadáspontja alá. Ezt követően lassan hűtik le, lehetővé téve, hogy az atomszerkezet rendeződjön, és az anyag kristályos állapotba térjen vissza. Ez az állapot magasabb fényvisszaverő képességgel rendelkezik.
3. “Olvasás” (Read) üzemmód: Egy nagyon alacsony teljesítményű lézersugárral történik, amely nem okoz hőmérsékletváltozást, csupán érzékeli az amorf és kristályos területek eltérő fényvisszaverő képességét.

Az amorf és kristályos területek váltakozása tárolja az adatot, és mivel az állapotok változtathatók, a lemez több ezerszer újraírható. Ez a technológia sokkal bonyolultabb lézervezérlést igényel.

Különbségek a -R/-RW és +R/+RW formátumok között

A DVD-R/RW és DVD+R/RW formátumok közötti különbségek elsősorban a lemez előzetes formázásában és a sávkövetési mechanizmusban rejlenek. Bár a végfelhasználó számára a különbség minimálisnak tűnhet, és a modern meghajtók mindkettőt támogatják, a technológia mélyén jelentős eltérések vannak, amelyek a fejlesztési filozófiából fakadnak.

DVD-R és DVD-RW:
Ez a formátum a DVD Forum által jóváhagyott eredeti írható szabvány. Az adatok írásához a lemezen egy “pre-groove” (előre gyártott barázda) található, amely az írási folyamat során a lézerfej követését segíti. Ez a barázda enyhén hullámzó (wobble), és a hullámzás modulációja hordozza az úgynevezett ATIP (Absolute Time In Pre-groove) információkat. Az ATIP ad tájékoztatást a lemez típusáról, gyártójáról, az írási sebességről és a lemez fizikai paramétereiről, ami elengedhetetlen az író számára az optimális lézerteljesítmény beállításához. A DVD-RW lemezeknél a törlés és újraírás folyamata kicsit lassabb lehet, mivel a teljes lemez felületét kristályos állapotba kell hozni az újraírás előtt.

DVD+R és DVD+RW:
Ezt a formátumot egy alternatív konzorcium, a DVD+RW Alliance fejlesztette ki, amelynek tagjai között olyan cégek voltak, mint a Philips, a Sony, a Hewlett-Packard és a Dell. A fő különbség a sávkövetési és címezési mechanizmusban rejlik. A DVD+R/RW lemezek nem a pre-groove hullámzását, hanem “land pre-pits” (LPP) technológiát használnak, ami azt jelenti, hogy a land területeken apró, előre megírt pitek vannak, amelyek a sávkövetési és időzítési információkat hordozzák. Ez a technológia pontosabb sávkövetést és gyorsabb írási sebességet tesz lehetővé, különösen a véletlenszerű hozzáférésű adatok esetén. A +RW formátum további előnye, hogy lehetővé teszi a “packet writing” (csomagírás) és a “background formatting” (háttérformázás) funkciókat. A csomagírás lehetővé teszi, hogy kis adatblokkokat írjunk a lemezre anélkül, hogy minden egyes alkalommal lezárnánk a munkamenetet, ami rugalmasabbá teszi a lemez használatát, hasonlóan egy merevlemezhez vagy flash meghajtóhoz. A háttérformázás pedig lehetővé teszi, hogy a lemez írás közben formázódjon, csökkentve az előzetes formázásra fordított időt. Emellett a +RW lemezeket nem szükséges teljesen törölni az újraírás előtt, ami gyorsítja a folyamatot.

A modern DVD-író meghajtók szinte kivétel nélkül támogatják mindkét formátumot (ezek az úgynevezett “dual formátumú” vagy “multi-formátumú” írók), így a felhasználóknak általában nem kell aggódniuk a kompatibilitási problémák miatt. A technológiai különbségek azonban rávilágítanak a fejlesztés során alkalmazott eltérő mérnöki megközelítésekre.

A DVD formátumok sokszínűsége: egy adathordozó ezer arca

A DVD technológia nem csak az adatok tárolásának módjában volt sokoldalú, hanem a felhasználási területek tekintetében is. Számos különböző formátum jött létre, mindegyik specifikus célra optimalizálva, a videólejátszástól a nagyfelbontású hangon át az adatarchiválásig.

DVD-ROM: az olvasás ereje

A DVD-ROM (Read-Only Memory) a legelterjedtebb típus, amely gyárilag préselt, és kizárólag olvasható. Ezeket használják a filmek (DVD-Video), szoftverek és játékok terjesztésére. Kapacitásuk egyrétegű (SL, Single Layer) esetén 4,7 GB, kétrétegű (DL, Dual Layer) esetén pedig 8,5 GB. A gyártási folyamat során mesterlemezekről, fröccsöntéssel készülnek, így a pitek és landok rendkívül pontosan vannak kialakítva. Ez a precizitás biztosítja a kiváló adatintegritást és a hosszú távú megbízhatóságot, ellentétben az írható lemezek szerves festékrétegével, amely idővel degradálódhat.

DVD-Video: a házimozi forradalma

A DVD-Video formátum hozta el a legnagyobb áttörést a fogyasztói piacon. Ez a szabványosított formátum MPEG-2 videó tömörítést használ, amely kiváló képminőséget biztosít a korábbi analóg rendszerekhez képest, akár 720×576 (PAL) vagy 720×480 (NTSC) képpontos felbontásban, változó bitráta (VBR) alkalmazásával, ami optimalizálja a tárhelyfelhasználást. A hangminőség is forradalmi volt, támogatva a többcsatornás hangformátumokat, mint az AC-3 (Dolby Digital) és a DTS (Digital Theater System), amelyek 5.1 csatornás surround hangzást biztosítottak, valamint a tömörítetlen PCM audiót. A DVD-Video lemezek interaktív menüket, több hangsávot (akár 8 nyelven), feliratokat (akár 32 nyelven) és extra tartalmakat (bónusz anyagok, rendezői kommentárok, játékok) is tartalmazhatnak, ami jelentősen növelte a felhasználói élményt és a filmek újbóli megtekintésének értékét.

DVD-Audio: a hangzás új dimenziói

A DVD-Audio formátumot a zene szerelmeseinek fejlesztették ki, akik a CD-nél jobb hangminőségre vágytak. Támogatta a magasabb mintavételi frekvenciát és bitmélységet (akár 24 bit/192 kHz sztereóban, vagy 24 bit/96 kHz 5.1 csatornás surround hangzásban), ami sokkal részletesebb és dinamikusabb hangzást eredményezett, messze felülmúlva a CD 16 bit/44.1 kHz korlátait. Bár a hangminősége kiemelkedő volt, a formátum sosem érte el a DVD-Video népszerűségét, részben a Super Audio CD (SACD) versenytárs miatt, részben pedig a lejátszók magas ára, a másolásvédelem (CPPM – Content Protection for Prerecorded Media) bonyolultsága és a digitális zenei letöltések térnyerése miatt. Sok DVD-Audio lemez “hibrid” volt, egy DVD-Video réteget is tartalmazott a szélesebb kompatibilitás érdekében.

DVD-RAM: a megbízható adattárolás

A DVD-RAM (Random Access Memory) formátumot elsősorban adatok tárolására és archiválására tervezték. Különlegessége, hogy szektoralapú írást és olvasást tesz lehetővé, hasonlóan egy merevlemezhez vagy floppy lemezhez, ami gyorsabb véletlenszerű hozzáférést és könnyebb fájlkezelést biztosít. A DVD-RAM lemezek rendkívül tartósak és több százezer újraírást is kibírnak, ami ideálissá teszi őket biztonsági mentésekhez és gyakori adatfrissítéshez. Gyakran speciális kazettában (cartridge) kaphatók, ami tovább növeli a fizikai védelmüket a karcolások és a por ellen. Sajnos a fogyasztói piacon sosem terjedt el széles körben a viszonylag magas ára, a többi DVD-formátummal való korlátozott kompatibilitása és a speciális meghajtóigény miatt.

DVD-DL (Dual Layer): a kapacitás megduplázása

A DVD-DL (Dual Layer) technológia lehetővé tette, hogy egyetlen lemezre közel kétszer annyi adatot írjanak, mint egy hagyományos egyrétegű DVD-re. Ezt úgy érik el, hogy két különálló adatréteget helyeznek el a lemezen. Az egyik réteg (L0) félig áteresztő (általában arany vagy ezüst ötvözetből készül), így a lézersugár képes áthaladni rajta, és a mögötte lévő második réteget (L1), amely egy teljesen fényvisszaverő réteg, is elérni. Az olvasófejnek képesnek kell lennie a fókuszpont gyors váltására a két réteg között, ami egy bonyolult optikai és elektronikus vezérlést igényel. Ez a technológia kulcsfontosságú volt a hosszabb filmek és nagyobb szoftvercsomagok tárolásához, mivel egy DL lemez akár 8,5 GB adatot is képes befogadni (szemben a 4,7 GB-tal). A DVD-9 néven is ismert formátum jelentősen meghosszabbította a DVD életciklusát, mivel lehetővé tette a nagyfelbontású tartalmak tárolását, mielőtt a Blu-ray elterjedt volna.

DVD-meghajtók és írók működése: a hardveres háttér

A DVD-meghajtók és DVD-írók bonyolult eszközök, amelyek mechanikai, optikai és elektronikai alkatrészek precíz együttműködésével biztosítják az adatok olvasását és írását. Ezek a készülékek a számítógépek elengedhetetlen perifériái voltak hosszú éveken át, de a médialejátszókban és játékkonzolokban is kulcsszerepet játszottak.

Mechanikai komponensek

A meghajtó mechanikai részei felelősek a lemez behelyezéséért, forgatásáért és a lézerfej mozgatásáért. Ide tartozik a lemezfiók (tray), amelyen a lemez elhelyezkedik, és amelyet egy kis motor mozgat. A lemez behelyezése után a tengelymotor (spindle motor) egy mágneses rögzítő segítségével stabilan tartja és forgatja a lemezt. Ennek a motornak rendkívül precízen kell szabályoznia a forgási sebességet (CLV vagy CAV módban), hogy a lézersugár mindig optimális sebességgel haladjon az adatpálya felett. A lézerfej mozgató mechanizmus (sled motor) egy lineáris mozgást végző motor, amely a lézerfejet a lemez közepétől a széléig mozgatja, követve a spirális adatpályát. Ez a mechanizmus gyakran egy fogaslécen vagy csigaorsón alapul, és finom, pontos mozgást tesz lehetővé.

Optikai komponensek

Az optikai rendszer, ahogy már részletesen tárgyaltuk, a lézerdiódából (vörös lézer, 650 nm), a féligáteresztő prizmából (beam splitter), a kollimátor lencséből (párhuzamosítja a lézersugarat), a fókuszáló lencséből (objektív lencse) és a fényérzékelő diódákból áll. Ezek az alkatrészek egyetlen egységben, az optikai pickupban foglalnak helyet, amely a lézerfejjel együtt mozog. Az optika precizitása milliméter ezredrésznyi pontosságot igényel a megbízható működéshez. A fényérzékelő diódák jellemzően egy négy kvadránsos elrendezésben működnek, ami lehetővé teszi nemcsak a visszavert fény intenzitásának mérését (az adatok olvasásához), hanem a fókuszálási és sávkövetési hibák észlelését is. Ha a lézer nincs fókuszban, vagy elmozdul a sávtól, a kvadránsok eltérő mennyiségű fényt kapnak, és ez a különbség felhasználható a lencse pozíciójának korrigálására.

Elektronika és vezérlés

A meghajtó elektronikája a vezérlő áramkörökből és a digitális jelfeldolgozó processzorból (DSP) áll. Ezek az alkatrészek felelősek a mechanikai alkatrészek irányításáért (motorok vezérlése, fókuszálás, sávkövetés), az analóg jelek digitálissá alakításáért, a demodulációért, a hibajavításért és az adatok puffereléséért. A puffer memória (cache) ideiglenesen tárolja az adatokat, simítva az adatfolyamot és javítva a teljesítményt, különösen a véletlenszerű hozzáférésű műveleteknél, és segít megelőzni az “under-run” hibákat írás közben. A meghajtó firmware-je (beépített szoftvere) kezeli az összes alacsony szintű műveletet, és kommunikál a számítógéppel vagy a lejátszóval az ATA (IDE) vagy SATA interfészen keresztül.

A modern DVD-írók képesek különböző írási sebességeket támogatni (pl. 4x, 8x, 16x), ami azt jelenti, hogy a lézersugár teljesítményét és az írási impulzusok időzítését dinamikusan kell szabályozni a lemez típusától és a kívánt sebességtől függően. Az írók emellett számos beépített technológiával rendelkeznek (pl. OPC – Optimum Power Control, ami az írási lézer teljesítményét optimalizálja a lemez tulajdonságaihoz igazodva, vagy a Burn-Proof technológia, amely megakadályozza a puffer alulteljesítéséből adódó hibákat), amelyek biztosítják a megbízható írási minőséget és a kompatibilitást a különböző lemezekkel.

A DVD szabványosítás és a régiókódok: iparági kihívások

A DVD technológia széles körű elterjedéséhez elengedhetetlen volt a szabványosítás, de a tartalomgyártók érdekeinek védelme érdekében bizonyos korlátozásokat is bevezettek, mint például a régiókódokat és a másolásvédelmet. Ezek a rendszerek jelentős vitákat és technológiai “macska-egér” harcokat generáltak.

A DVD Forum szerepe és a szabványosítás

A DVD Forum, amely a technológia kezdeti fejlesztésében is kulcsszerepet játszott, felelős a DVD formátumok (DVD-ROM, DVD-Video, DVD-Audio, DVD-R, DVD-RW, DVD-RAM) szabványosításáért és karbantartásáért. Célja volt a kompatibilitás biztosítása a különböző gyártók eszközei és lemezei között, valamint a technológia folyamatos fejlesztése. Ennek eredményeként a felhasználók világszerte biztosak lehettek abban, hogy egy adott DVD-lemez lejátszható lesz a DVD-lejátszójukon, ami hozzájárult a formátum gyors elterjedéséhez. A DVD Forum által meghatározott szabványok részletesen leírják a lemezek fizikai felépítését, az adatok kódolását, a fájlrendszereket (pl. UDF – Universal Disk Format) és a lejátszási protokollokat.

Régiókódok: a tartalomvédelem eszköze

A régiókódok bevezetése a filmstúdiók és forgalmazók nyomására történt, akik szerették volna kontrollálni a filmek megjelenését és árképzését a különböző földrajzi régiókban. A világot hat fő régióra osztották (plusz egy “all region” régióra, amely mindenhol lejátszható), és minden DVD-lejátszóhoz egy meghatározott régiókódot rendeltek. Egy régiókóddal ellátott lemezt elvileg csak olyan lejátszóban lehet lejátszani, amelyik ugyanazzal a régiókóddal rendelkezik.

A régiókódok célja az volt, hogy megakadályozzák a filmek importálását és exportálását a megjelenési dátumok és az árkülönbségek kihasználásával. Például egy film előbb jelenhetett meg DVD-n az USA-ban (1. régió), mint Európában (2. régió), és a stúdiók el akarták kerülni, hogy az európai nézők az olcsóbb amerikai importlemezeket vásárolják meg, ami aláásta volna a helyi forgalmazók üzleti modelljét és a terjesztési jogokat. A régiókódok listája a következő:

Azonban a régiókódok sok felhasználó számára frusztrálóak voltak, és számos “régiókódmentes” lejátszó vagy szoftveres megoldás jelent meg, amelyek lehetővé tették a korlátozások megkerülését. Ez a gyakorlat rávilágított a digitális tartalom elosztásának összetettségére és a globális piac kihívásaira, valamint a fogyasztók igényére a szabad tartalomfogyasztásra.

CSS (Content Scramble System): a másolásvédelem

A CSS (Content Scramble System) egy másik fontos másolásvédelmi mechanizmus volt, amelyet a DVD-Video lemezeken alkalmaztak. Ez egy viszonylag egyszerű titkosítási algoritmus, amely 40 bites kulcsot használt, és megakadályozta, hogy a digitális videó adatokat egyszerűen átmásolják egy másik adathordozóra. A lejátszóknak rendelkezniük kellett egy licencelt CSS dekóderrel és egy megfelelő “lejátszó kulccsal” ahhoz, hogy a titkosított adatokat visszafejtsék és lejátsszák. Bár a CSS-t viszonylag hamar feltörték (az első nyílt forráskódú DeCSS program 1999-ben jelent meg, amelyet Jon Lech Johansen, egy norvég tinédzser írt), a bevezetése jelentős jogi vitákat generált a tartalomtulajdonosok jogai és a felhasználók szabad másolási lehetőségei között. Ez a vita a mai napig is releváns a digitális jogkezelés (DRM) kapcsán, és rávilágított a technológiai innováció és a jogi szabályozás közötti feszültségre.

A DVD és a digitális forradalom: egy korszakváltó technológia

A DVD megjelenése messze túlmutatott egy egyszerű technológiai fejlesztésen; egy valóságos digitális forradalmat indított el, amely alapjaiban változtatta meg a szórakoztatási szokásokat, és új mércét állított a médiafogyasztás terén.

Előnyök a VHS-hez képest

A DVD szinte minden szempontból felülmúlta a korábbi domináns videóformátumot, a VHS kazettát, és gyorsan kiszorította a piacról:

• Képminőség: A digitális MPEG-2 tömörítés sokkal élesebb, tisztább képet és élénkebb színeket biztosított, mint az analóg VHS. A VHS hajlamos volt a képzajra, a színtorzulásra és a minőségromlásra a sokszori lejátszás vagy másolás során. A DVD ezzel szemben minden egyes lejátszáskor az eredeti digitális minőséget nyújtotta, minőségromlás nélkül.
• Hangminőség: A CD-minőségű sztereó, vagy akár 5.1 csatornás surround hangzás (Dolby Digital, DTS) páratlan élményt nyújtott a VHS mono vagy sztereó (Hi-Fi VHS esetén) hangjához képest. Ez a többcsatornás hangzás lehetővé tette a térbeli hanghatások élvezetét, ami a házimozi élmény alapja lett.
• Tartósság: A DVD lemezek sokkal tartósabbak voltak, mint a mágnesszalagos kazetták, amelyek elhasználódtak, szakadtak, gyűrődtek vagy demagnetizálódtak. A karcoktól és szennyeződésektől persze védeni kellett őket, de alapvetően hosszabb élettartamúak voltak, és nem szenvedtek a mágneses szalagok öregedési problémáitól.
• Interaktivitás: A DVD-Video menük, jelenetválasztás, több hangsáv és felirat, valamint a bónusz tartalmak (pl. kimaradt jelenetek, werkfilmek, rendezői kommentárok) teljesen új szintre emelték a felhasználói élményt. A néző aktívan választhatott, és mélyebben beleáshatta magát a film világába, ami a VHS-en elképzelhetetlen volt.
• Helytakarékosság: A vékony lemezek és tokok sokkal kevesebb helyet foglaltak el, mint a terjedelmes VHS kazetták, ami jelentős előny volt a gyűjtők és a kis lakásokban élők számára. Egy DVD-állvány sokkal több filmet tudott tárolni, mint egy VHS-polc.
• Véletlenszerű hozzáférés: A DVD-n azonnal ugorhatunk bármelyik jelenetre, vagy a menüből közvetlenül kiválaszthatunk egy fejezetet, míg a VHS-en a szalagot tekerni kellett, ami időigényes és kényelmetlen volt.

Hatása a házimozi piacra

A DVD megjelenésével a házimozi fogalma teljesen új értelmet nyert. A kiváló kép- és hangminőség, valamint a surround hangzás lehetősége arra ösztönözte a fogyasztókat, hogy fektessenek be nagyobb képernyőkbe, projektorokba és többcsatornás hangrendszerekbe. Ez egy robbanásszerű növekedést eredményezett a szórakoztatóelektronikai piacon, és a DVD vált a digitális otthoni szórakozás központi elemévé. A gyártók új generációs erősítőket, hangszórórendszereket és tévéket fejlesztettek ki, amelyek képesek voltak kihasználni a DVD nyújtotta lehetőségeket. A DVD-lejátszók gyorsan eljutottak szinte minden háztartásba, és a filmgyűjtés új aranykorát éltük.

A játékkonzolok és a DVD

A DVD technológia nem csupán a filmipart forradalmasította, hanem a játékkonzolok világában is jelentős szerepet kapott. Az olyan konzolok, mint a PlayStation 2 (2000), az Xbox (2001) és a GameCube (2001), mind a DVD-t használták elsődleges játékhordozóként. A DVD hatalmas kapacitása (4,7 GB vs. a CD 700 MB-ja) lehetővé tette a fejlesztők számára, hogy sokkal részletesebb grafikával, hosszabb videóbejátszásokkal, magasabb minőségű hangokkal és összetettebb játékvilágokkal dolgozzanak, mint a korábbi CD-alapú konzolok esetében. A PS2 ráadásul beépített DVD-lejátszóként is funkcionált, ami tovább növelte a népszerűségét és hozzájárult a DVD elterjedéséhez a háztartásokban, mint multifunkciós szórakoztatóközpont. Ez a lépés alapvetően megváltoztatta a játékfejlesztés lehetőségeit és a játékok méretét.

A DVD hanyatlása és utódai: a technológia evolúciója

Bár a DVD hosszú ideig uralta a piacot, a technológia fejlődése elkerülhetetlenül új, fejlettebb formátumok megjelenéséhez vezetett, amelyek végül háttérbe szorították. A digitális világ folyamatosan változik, és a DVD sem kerülhette el a sorsát, hogy egy napon elavultnak számítson.

A Blu-ray és a HD DVD “háború”

A 2000-es évek közepén a DVD-nek két nagyfelbontású utódja jelent meg: a Blu-ray Disc és a HD DVD. Mindkét formátum a kék lézertechnológiát (405 nm hullámhossz) használta, ami a rövidebb hullámhossz miatt még kisebb lézerpontot és ezáltal sokkal nagyobb adatsűrűséget tett lehetővé, mint a DVD vörös lézeres technológiája. A Blu-ray egyrétegű lemezei 25 GB, kétrétegű lemezei pedig 50 GB kapacitással rendelkeztek, míg a HD DVD 15 GB (SL) és 30 GB (DL) kapacitást kínált. A két formátum közötti “formátumháború” éveken át tartott, és komoly fejtörést okozott a fogyasztóknak és a gyártóknak egyaránt, mivel nem volt egyértelmű, melyik technológiába érdemes befektetni. A filmstúdiók és elektronikai gyártók megosztottak voltak a támogatásban, ami lassította a nagyfelbontású média elterjedését. Végül 2008-ban a Toshiba bejelentette, hogy felhagy a HD DVD támogatásával, ezzel a Blu-ray-t téve a nagyfelbontású optikai lemezek de facto szabványává, elsősorban a PlayStation 3 beépített Blu-ray lejátszójának köszönhetően.

Streaming szolgáltatások térnyerése

A 2010-es évek elejétől kezdődően a streaming szolgáltatások (pl. Netflix, Hulu, Amazon Prime Video, HBO Max) robbanásszerűen terjedtek el. Az internet sebességének növekedése, a szélessávú internet elterjedése és az online tartalomfogyasztás kényelme fokozatosan feleslegessé tette a fizikai adathordozókat a mindennapi médiafogyasztásban. A streaming lehetővé tette a filmek és sorozatok azonnali elérését, előfizetéses alapon, anélkül, hogy lemezeket kellene vásárolni, tárolni vagy cserélgetni. Ez a változás jelentősen felgyorsította a DVD (és később a Blu-ray) hanyatlását, hiszen a kényelem és az azonnali hozzáférés sokak számára felülírta a fizikai adathordozók előnyeit.

Felhőalapú tárolás és digitális letöltések

Az adatok tárolására is megjelentek alternatívák. A felhőalapú tárolás (Google Drive, Dropbox, OneDrive) és a digitális letöltések (Steam, GOG, PlayStation Store, Xbox Games Store) kényelmes és gyakran költséghatékony megoldást kínáltak a szoftverek, játékok és személyes adatok tárolására, tovább csökkentve a DVD-ROM és DVD-RAM lemezek iránti igényt. Ezek a megoldások rugalmasabbak, könnyebben hozzáférhetők több eszközről, és nem igényelnek fizikai helyet, ami sok felhasználó számára vonzóvá tette őket.

A DVD ma: niche piac és archíválás

Bár a DVD már nem a mainstream médiafogyasztás vezető formátuma, továbbra is van helye a piacon. Számos gyűjtő, különösen a filmrajongók, továbbra is vásárolnak DVD-ket a fizikai birtoklás élményéért, a bónusz tartalmakért és a megbízható offline hozzáférésért. A streaming szolgáltatások tartalomkínálata változhat, filmek és sorozatok tűnhetnek el a kínálatból, míg a fizikai lemez garantálja a tartalomhoz való hozzáférést. Emellett a DVD továbbra is fontos szerepet játszik az archíválásban, különösen a kisebb intézmények és magánszemélyek számára, akik hosszú távon szeretnék megőrizni adataikat. Kompatibilitása a régebbi rendszerekkel és a relatíve alacsony költsége miatt még mindig releváns lehet bizonyos területeken, bár az adatok hosszú távú megőrzésére ma már sokan inkább a merevlemezeket, az SSD-ket vagy az optikai lemezek újabb generációit (pl. M-Disc, amely szervetlen réteget használ, és akár 1000 évig is megőrzi az adatokat) részesítik előnyben.

Gyakori problémák és hibaelhárítás a DVD használat során

Annak ellenére, hogy a DVD technológia rendkívül robusztus és megbízható volt a maga idejében, a mindennapi használat során felmerülhetnek problémák, amelyek befolyásolhatják a lejátszást vagy az írási folyamatot. Ezek megértése segíthet a hibaelhárításban és a lemezek, valamint a meghajtók élettartamának meghosszabbításában.

Karcok, szennyeződések és ujjlenyomatok

A karcolások és a szennyeződések a leggyakoribb okai a DVD-lejátszási hibáknak. Egy mély karc megszakíthatja az adatpályát, és a lézersugár nem tudja pontosan leolvasni az adatokat. A karcok elterelik vagy szétszórják a lézersugarat, megakadályozva, hogy a fotodetektor tiszta jelet kapjon. Az ujjlenyomatok és a por is hasonlóan zavaró hatásúak lehetnek, szétszórva a lézersugarat, ami olvasási hibákhoz, akadozáshoz vagy teljes leálláshoz vezethet. Fontos, hogy a lemezeket mindig a szélüknél fogva kezeljük, és tiszta, puha, mikroszálas ruhával, a középponttól kifelé haladva tisztítsuk, speciális lemeztisztító folyadék vagy enyhe szappanos víz segítségével. Körkörös mozdulatokat kerüljük, mert az újabb, a sávokkal párhuzamos karcolásokat okozhat.

Bár a DVD-k hibajavító kódjai kiválóan működnek, van egy határ, amin túl már nem képesek helyreállítani az adatokat. Mély karcok esetén léteznek házi praktikák (pl. fogkrém, banán), de ezek hatékonysága kérdéses, és akár további károkat is okozhatnak a lemez felületén. Professzionális lemezjavító szolgáltatások vagy gépek (pl. lemezpolírozók) képesek lehetnek a felszíni karcokat eltávolítani polírozással, de ez nem garantálja a teljes helyreállítást, különösen a mélyebb sérülések esetén.

Meghajtó hibák és kopás

A DVD-meghajtók és -írók mechanikai és optikai alkatrészei idővel elkophatnak. A lézerdióda teljesítménye csökkenhet, különösen a gyakori írási műveletek során, ami gyengébb lézersugarat és nehezebb olvasást eredményez. A lencsék porosodhatnak vagy elkoszolódhatnak, ami homályosítja a lézersugarat, és rontja a fókuszálási képességet. A mozgató mechanizmusok (tengelymotor, sled motor) is elhasználódhatnak, pontatlanná válhatnak, ami zajos működést, hosszú betöltési időket, lejátszási hibákat vagy írási problémákat okozhat. Ennek jelei lehetnek a hosszú betöltési idők, a lejátszási hibák, a lemezolvasási problémák, vagy az írási hibák. A lencsék tisztítása speciális tisztítólemezzel segíthet, de súlyosabb esetekben a meghajtó cseréje válhat szükségessé.

Az írási hibák gyakran a lemez minőségével, az írási sebességgel vagy a meghajtóval kapcsolatosak. Mindig érdemes jó minőségű, megbízható gyártótól származó lemezeket használni, és elkerülni a maximális írási sebességet, különösen, ha a meghajtó vagy a lemez már öregebb. A lassabb írási sebesség gyakran megbízhatóbb eredményt ad. A “buffer underrun” hibák elkerülése érdekében fontos, hogy az írási folyamat során ne futtassunk erőforrásigényes alkalmazásokat a számítógépen.

Adatvesztés megelőzése és archiválás

A DVD-k, különösen az írható típusok (DVD-R/RW, DVD+R/RW), nem örök életűek. A szerves festékréteg idővel lebomolhat, és az adatok olvashatatlanná válhatnak. Ezt a jelenséget “disc rot”-nak nevezik, és a festék kémiai stabilitásától, valamint a környezeti tényezőktől függ. Az adatok hosszú távú megőrzéséhez ajánlott a lemezeket hűvös, sötét, száraz helyen tárolni, távol a közvetlen napfénytől, a magas páratartalomtól és a szélsőséges hőmérséklettől. Fontos, hogy ne hagyjuk őket autóban vagy ablakpárkányon, ahol a hőmérséklet ingadozik. A minőségi lemezek használata (pl. az archiválásra szánt, szervetlen réteget használó M-Disc, amely akár 1000 évig is megőrzi az adatokat) jelentősen növelheti az archiválás biztonságát, bár ezek drágábbak és speciális meghajtót igényelnek. Az adatok rendszeres biztonsági mentése több adathordozóra (pl. merevlemezre, SSD-re, felhőbe) a legbiztosabb módja az adatvesztés elkerülésének, mivel egyetlen adathordozó sem garantálja az örök életet.

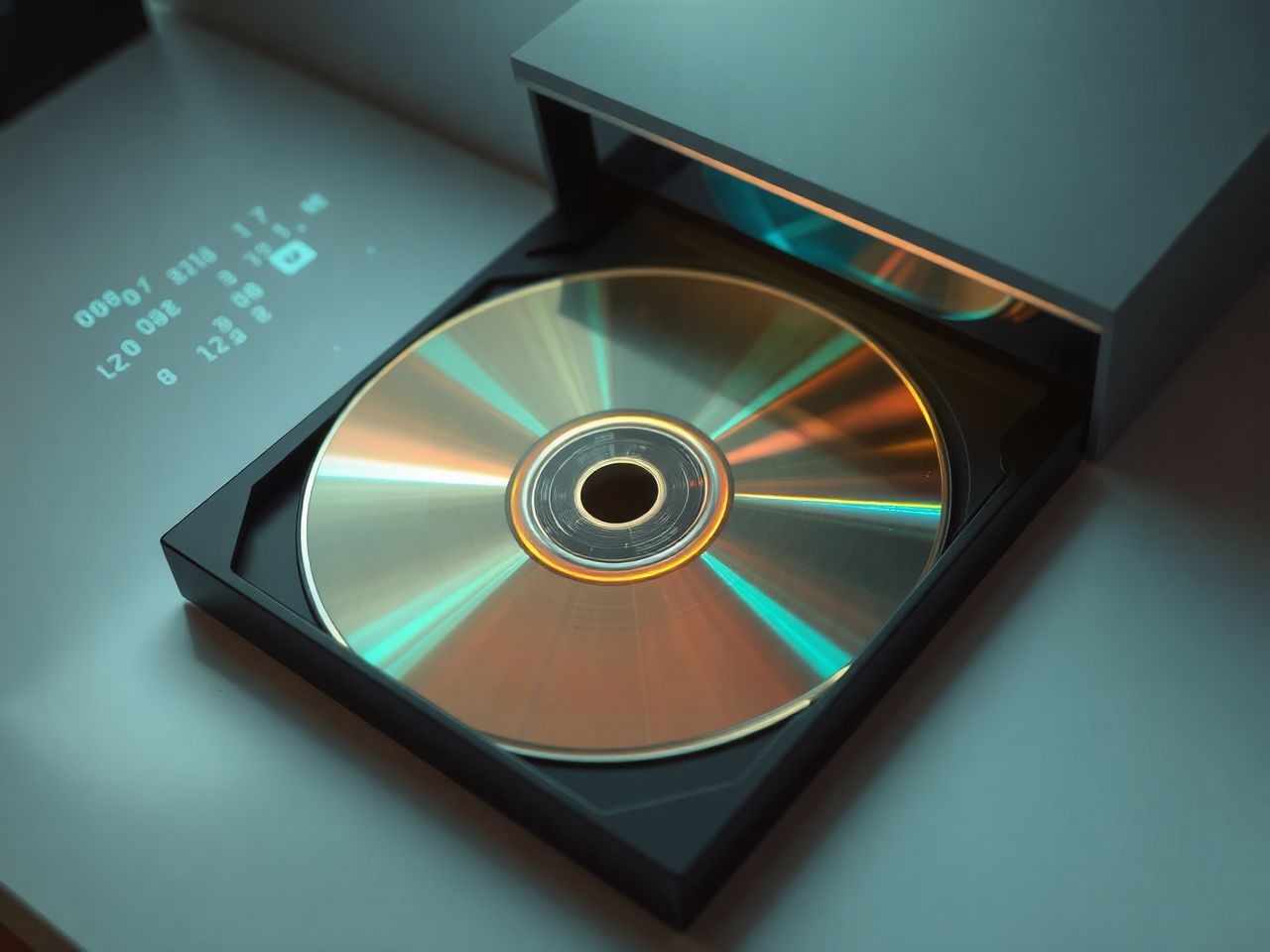

A DVD technológia jövője és öröksége: egy digitális mérföldkő

Bár a DVD a digitális média világában már átadta helyét fejlettebb technológi
