Az elektronika világában kevés alkatrész bír akkora alapvető fontossággal és sokoldalúsággal, mint a dióda. Ez a viszonylag egyszerűnek tűnő komponens a modern áramkörök szinte minden szegletében megtalálható, az energiaellátó rendszerektől kezdve a bonyolult digitális áramkörökig.
A dióda lényegében egy egyirányú szelep az elektromos áram számára. Képes átengedni az áramot az egyik irányba, miközben gátolja vagy drasztikusan lecsökkenti azt a másik irányba. Ez az egyedi tulajdonság teszi lehetővé számos kritikus funkció megvalósítását az elektronikus rendszerekben.
Ahhoz, hogy megértsük a dióda működését és alkalmazásait, először is meg kell ismerkednünk azokkal az alapvető félvezető anyagokkal, amelyekből készül. A dióda alapját a p-n átmenet képezi, melynek megértése kulcsfontosságú a komponens viselkedésének értelmezéséhez.
A félvezető anyagok világa: a dióda alapjai
A diódák alapvetően félvezető anyagokból készülnek, melyek elektromos vezetőképessége a vezetők és a szigetelők között helyezkedik el. A leggyakrabban használt félvezető anyagok a szilícium (Si) és a germánium (Ge), bár más anyagok, mint például a gallium-arzenid (GaAs) is alkalmazásra kerülnek speciális diódákban.
Ezeknek az anyagoknak a különlegessége abban rejlik, hogy vezetőképességüket szennyezőanyagok hozzáadásával, azaz dópolással precízen lehet szabályozni. Ez a folyamat teszi lehetővé a p-típusú és n-típusú félvezetők létrehozását, amelyek a dióda építőkövei.
N-típusú félvezetők: az elektronok dominanciája
Az n-típusú félvezetőt úgy hozzuk létre, hogy egy tiszta szilícium vagy germánium kristályrácsba olyan szennyezőanyagokat viszünk be, amelyeknek több vegyértékelektronjuk van, mint a félvezető alapanyagnak. Ezeket a szennyezőanyagokat donor atomoknak nevezzük.
Például, ha szilíciumhoz (négy vegyértékelektron) foszfort (öt vegyértékelektron) adunk, a foszfor négy elektronja kötést hoz létre a szilícium atomokkal. Az ötödik elektron viszonylag lazán kötődik, és szobahőmérsékleten könnyen szabaddá válik, hozzájárulva az anyag vezetőképességéhez.
Az n-típusú anyagokban az elektronok alkotják a többségi töltéshordozókat, míg a lyukak (elektronhiányos helyek) a kisebbségi töltéshordozók. Ez azt jelenti, hogy az áram főként az elektronok mozgásával jön létre.
P-típusú félvezetők: a lyukak dominanciája
A p-típusú félvezető előállításához olyan szennyezőanyagokat, úgynevezett akceptor atomokat adunk a tiszta félvezetőhöz, amelyeknek kevesebb vegyértékelektronjuk van, mint az alapanyagnak. Ezek a szennyezőanyagok elektronhiányt, azaz lyukakat hoznak létre.
Ha például bórt (három vegyértékelektron) adunk szilíciumhoz, a bór képes három kötést létrehozni a szilícium atomokkal. A negyedik kötéshez hiányzik egy elektron, így egy “lyuk” keletkezik, amely könnyen elfog egy elektront egy szomszédos atomtól, ezzel maga is elmozdulva.
A p-típusú anyagokban a lyukak a többségi töltéshordozók, az elektronok pedig a kisebbségi töltéshordozók. Az áramvezetés itt elsősorban a lyukak mozgásával valósul meg.
A p-n átmenet kialakulása: a dióda szíve
A dióda lényegét a p-típusú és n-típusú félvezető anyagok gondos összeillesztése adja, melynek eredménye a p-n átmenet. Ez az átmenet az, ahol a dióda egyirányú vezetési tulajdonsága kialakul és érvényesül.
Amikor egy p-típusú és egy n-típusú félvezetőt összeillesztünk, a határfelületen azonnal egy komplex fizikai folyamat indul meg. Az n-típusú oldalról az elektronok, a p-típusú oldalról pedig a lyukak kezdenek diffundálni a másik oldalra a koncentrációkülönbség miatt.
Az n-oldalról átjutó elektronok a p-oldalon rekombinálódnak a lyukakkal, semlegesítve azokat. Hasonlóképpen, a p-oldalról átjutó lyukak az n-oldalon rekombinálódnak az elektronokkal. Ez a folyamat a határfelület közelében egy töltéshordozóktól mentes régiót hoz létre.
A p-n átmenet a dióda működésének alapja, ahol az elektronok és lyukak mozgása egy egyirányú elektromos szelepet hoz létre.
A kiürítési réteg és a potenciálgát
Ez a töltéshordozóktól mentes régió a kiürítési réteg (vagy ritkábban nevezik kiürített rétegnek). Az n-oldalon a donor atomok ionizált állapotban maradnak (pozitív töltésűek), mivel elektronjaikat elveszítették. A p-oldalon az akceptor atomok ionizált állapotban maradnak (negatív töltésűek), mivel elektronokat vettek fel.
Ennek eredményeként a kiürítési rétegben egy belső elektromos tér jön létre, amely a további diffúziót gátolja. Ez az elektromos tér egy potenciálgátat képez, amely megakadályozza a többségi töltéshordozók szabad átjutását az átmeneten.
A potenciálgát nagysága anyagtól és hőmérséklettől függ. Szilícium diódák esetén ez általában 0,6-0,7 V, germánium diódák esetén pedig 0,2-0,3 V körül van. Ez a gát a dióda nyitófeszültségének alapja.
A dióda működési elve: nyitó- és záróirányú előfeszítés
A dióda egyirányú vezetési képessége akkor válik nyilvánvalóvá, amikor külső feszültséget kapcsolunk rá. Két alapvető eset lehetséges: a nyitóirányú és a záróirányú előfeszítés.
Nyitóirányú előfeszítés: az áram útja
Amikor a dióda p-oldalára pozitív, az n-oldalára pedig negatív feszültséget kapcsolunk, nyitóirányú előfeszítésről beszélünk. Ebben az esetben a külső feszültség a belső potenciálgáttal ellentétes irányú elektromos teret hoz létre.
Ha a külső feszültség eléri és meghaladja a potenciálgát értékét (a nyitófeszültséget), a gát lecsökken, és a többségi töltéshordozók (elektronok az n-oldalról, lyukak a p-oldalról) képesek lesznek átjutni az átmeneten. Ezáltal jelentős áram kezd folyni a diódán keresztül a p-oldalról az n-oldal felé.
A szilícium diódák esetében ez a küszöbfeszültség jellemzően 0,7 V. Ezen érték alatt az áram nagyon kicsi, felette viszont exponenciálisan megnő. Ez a tulajdonság teszi lehetővé a dióda alkalmazását egyenirányítóként és védelmi elemként is.
Záróirányú előfeszítés: az áram blokkolása
Záróirányú előfeszítésről akkor beszélünk, ha a dióda n-oldalára pozitív, a p-oldalára pedig negatív feszültséget kapcsolunk. Ekkor a külső feszültség a belső potenciálgáttal azonos irányú elektromos teret hoz létre.
Ez a külső feszültség megnöveli a kiürítési réteg vastagságát és a potenciálgát magasságát. Ennek következtében a többségi töltéshordozók nem képesek átjutni az átmeneten. A diódán keresztül gyakorlatilag nem folyik áram, csak egy nagyon csekély záróirányú szivárgási áram, amelyet a kisebbségi töltéshordozók okoznak.
Ez a szivárgási áram jellemzően mikroamper nagyságrendű, és nagyban függ a hőmérséklettől. Minél magasabb a hőmérséklet, annál több kisebbségi töltéshordozó keletkezik, és annál nagyobb lesz a záróirányú szivárgási áram.
A dióda “egyirányú szelepe” a nyitó- és záróirányú előfeszítés közötti drámai különbségen alapul, ami az elektronikai áramkörök egyik legfontosabb építőkövévé teszi.
A letörési feszültség
Ha a záróirányú feszültséget folyamatosan növeljük, elérünk egy pontot, ahol a dióda szerkezete nem képes tovább ellenállni. Ezt a pontot letörési feszültségnek (vagy záróirányú áttörési feszültségnek) nevezzük.
A letörési feszültség elérésekor hirtelen és nagy áram kezd folyni záróirányban. Ez a jelenség kétféle módon mehet végbe: Zener-letöréssel vagy lavina-letöréssel. A legtöbb dióda számára a letörés káros, és tönkreteheti az alkatrészt, kivéve a speciálisan erre tervezett Zener diódákat.
A letörési feszültség túllépése visszafordíthatatlan károsodást okozhat a hagyományos diódákban. Ezért fontos, hogy az áramkör tervezésekor figyelembe vegyük a dióda maximális megengedett záróirányú feszültségét.

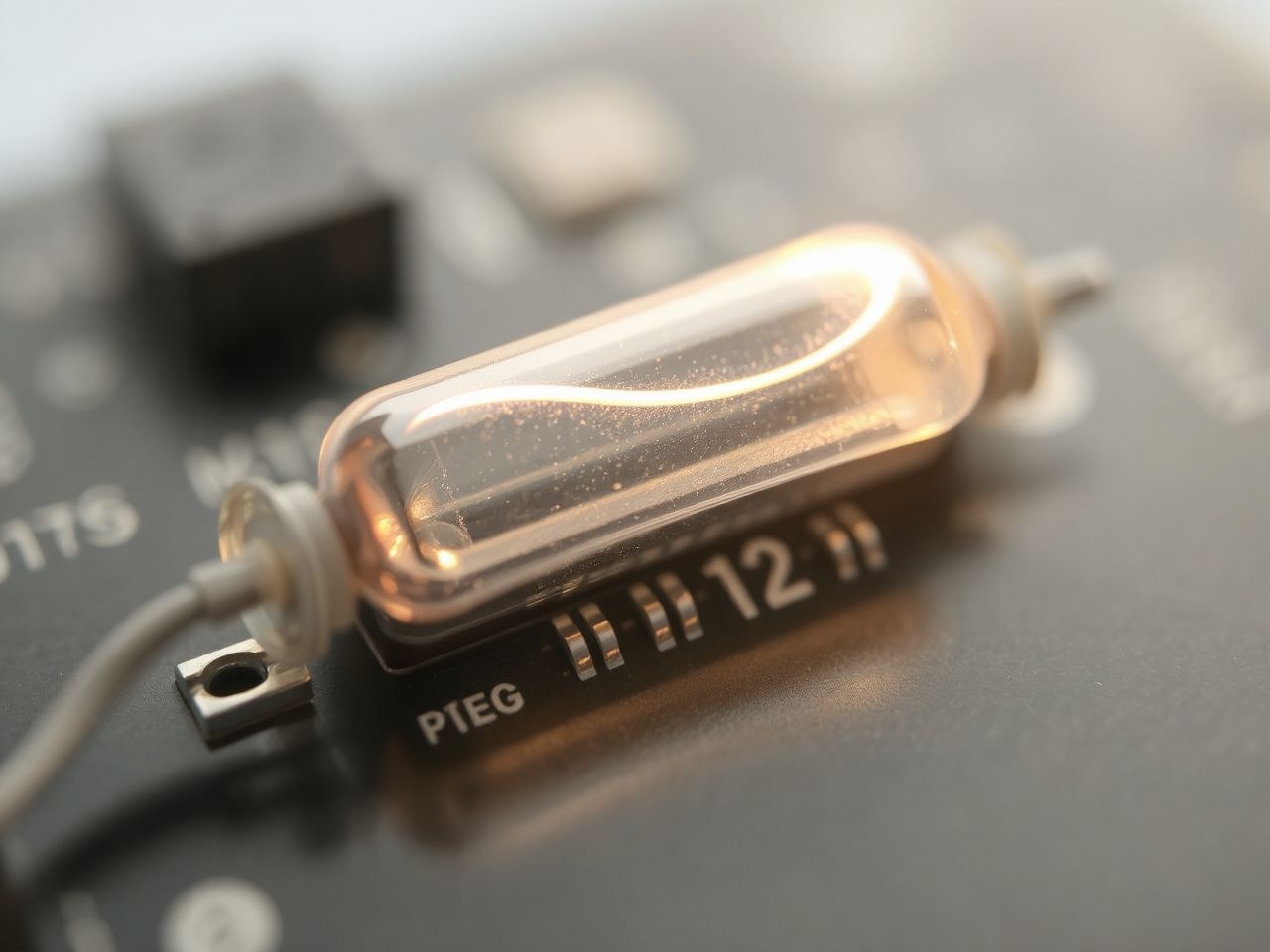

I-U karakterisztika: a dióda “ujjlenyomata”
A dióda elektromos viselkedését az I-U karakterisztika (áram-feszültség karakterisztika) írja le a legpontosabban. Ez a görbe megmutatja, hogyan változik a diódán átfolyó áram (I) a ráeső feszültség (U) függvényében.
A karakterisztika három fő régiót mutat be:
- Záróirányú régió: Negatív feszültség (záróirányú előfeszítés) esetén az áram közel nulla, csak egy nagyon kis szivárgási áram folyik.
- Nyitóirányú régió: Pozitív feszültség (nyitóirányú előfeszítés) esetén a feszültség egy bizonyos küszöbérték (nyitófeszültség) eléréséig az áram még mindig csekély. E küszöb után az áram exponenciálisan növekszik a feszültséggel.
- Letörési régió: A záróirányú feszültség tovább növelve elér egy pontot, ahol a dióda letör, és az áram hirtelen megnő.
Az I-U karakterisztika a dióda legfontosabb adatlap paramétereinek vizuális megjelenítése. Segít megérteni, hogyan fog viselkedni a dióda különböző üzemi körülmények között, és elengedhetetlen a megfelelő dióda kiválasztásához egy adott alkalmazáshoz.
A dióda ideális és valós modelljei
Az áramkörök tervezése és elemzése során gyakran egyszerűsített modelleket használunk a diódák viselkedésének leírására. Ezek a modellek különböző pontosságúak, és az alkalmazás jellegétől függően választhatjuk ki a legmegfelelőbbet.
Az ideális dióda modellje
Az ideális dióda a legegyszerűbb modell, amely feltételezi, hogy a dióda:
- Nyitóirányban nulla ellenállással rendelkezik, azaz azonnal vezet, amint pozitív feszültséget kap, és nincs rajta feszültségesés.
- Záróirányban végtelen ellenállással rendelkezik, azaz egyáltalán nem vezet áramot, függetlenül a záróirányú feszültség nagyságától.
Ez a modell rendkívül egyszerű, és gyors becslésekhez, valamint az áramkör alapvető működésének megértéséhez hasznos. Gyakorlati áramkörökben azonban ritkán alkalmazható pontos számításokhoz, mivel nem veszi figyelembe a valós dióda nyitófeszültségét és a záróirányú szivárgási áramot.
A konstans feszültségesés modell
A konstans feszültségesés modell egy realisztikusabb megközelítés. Ez a modell feltételezi, hogy a dióda:
- Nyitóirányban csak akkor vezet, ha a ráeső feszültség meghalad egy bizonyos küszöbértéket (a nyitófeszültséget, pl. 0,7 V szilícium esetén). Amint ez megtörténik, a dióda feszültségesése konstans marad ezen az értéken.
- Záróirányban végtelen ellenállással rendelkezik, azaz nem vezet áramot.
Ez a modell sokkal pontosabb, mint az ideális modell, és gyakran használják gyors számításokhoz és tervezéshez, mivel figyelembe veszi a dióda jellegzetes nyitófeszültségét. Különösen hasznos, ha a dióda feszültségesése elhanyagolható a többi áramköri feszültséghez képest.
Az exponenciális modell (Shockley-egyenlet)
A legpontosabb, de egyben a legbonyolultabb modell a Shockley-egyenleten alapuló exponenciális modell. Ez az egyenlet a dióda áramát a feszültség exponenciális függvényeként írja le:
I = I_S * (e^(V_D / (n * V_T)) - 1)
Ahol:
Ia dióda áramaI_Sa telítési áram (záróirányú szivárgási áram)V_Da diódán eső feszültségnaz idealitási tényező (általában 1 és 2 között)V_Ta termikus feszültség (kb. 26 mV szobahőmérsékleten)
Ez a modell pontosan leírja a dióda viselkedését mind nyitó-, mind záróirányban, beleértve a kis áramokat és a feszültség exponenciális növekedését is. Általában szimulációs programokban és precíziós áramkörök elemzésénél alkalmazzák, ahol a nagy pontosság elengedhetetlen.
Különböző típusú diódák és speciális funkcióik
Bár az alapvető p-n átmenet minden dióda alapja, a félvezető anyagok, a dópolás mértéke és a gyártási technológia finomhangolásával számos speciális diódatípus hozható létre, amelyek egyedi funkciókat látnak el.
Egyenirányító diódák: az AC/DC átalakítás mesterei
Az egyenirányító diódák a leggyakoribb diódatípusok, amelyek elsődleges feladata a váltakozó áram (AC) egyenárammá (DC) történő átalakítása. Ezek a diódák nagy áramot és feszültséget képesek elviselni, és viszonylag lassan kapcsolnak.
Jellemzően tápegységekben, akkumulátortöltőkben és egyéb olyan alkalmazásokban használják őket, ahol a váltakozó áramból stabil egyenáramot kell előállítani. Különböző változatokban léteznek, mint például a standard, gyors, ultra-gyors és Schottky diódák, melyek mindegyike más-más kapcsolási sebességgel és feszültségeséssel rendelkezik.
Zener dióda: a feszültségstabilizálás őre
A Zener dióda egy különleges diódatípus, amelyet kifejezetten arra terveztek, hogy stabil feszültséget biztosítson még változó bemeneti feszültség vagy terhelés esetén is. Működésének kulcsa a kontrollált záróirányú letörés.
Amikor a Zener diódára záróirányban a Zener feszültségét elérő feszültséget kapcsolunk, az kontrolláltan letörik, és a diódán eső feszültség gyakorlatilag konstans marad. Ez a tulajdonság ideálissá teszi feszültségszabályzó áramkörökben, referencafeszültségek előállítására és túlfeszültség védelemre.
LED (Light Emitting Diode): a fénykibocsátó csoda
A LED, vagy fénykibocsátó dióda, az egyik legismertebb és legelterjedtebb diódatípus. Amikor nyitóirányban áram folyik rajta, az elektronok és lyukak rekombinációja során energiát bocsátanak ki fotonok formájában, azaz fényt termelnek.
A LED-ek színét a félvezető anyag összetétele határozza meg. Különböző vegyületek, mint például a gallium-arzenid-foszfid (GaAsP) vagy az indium-gallium-nitrid (InGaN), különböző hullámhosszú fényt bocsátanak ki, lehetővé téve a piros, zöld, kék és más színek előállítását.
Energiahatékonyságuk, hosszú élettartamuk és kis méretük miatt a LED-ek forradalmasították a világítástechnikát, a kijelzőket és a jelzőfényeket, a háztartási eszközöktől kezdve az autóipari világításig.
Fotodióda: a fényérzékelő
A fotodióda a LED ellentéte: fényt érzékel, és azt elektromos jellé alakítja. Záróirányban előfeszítve működik. Amikor fény éri a p-n átmenetet, fotonok ütköznek a félvezető anyag atomjaival, elektron-lyuk párokat hozva létre.
Ezek a töltéshordozók az átmenet elektromos tere által szétválnak, és záróirányú áramot generálnak, amely arányos a beérkező fény intenzitásával. A fotodiódákat fénymérőkben, optikai érzékelőkben, távirányítókban és optikai kommunikációs rendszerekben alkalmazzák.
Varikap dióda (kapacitásdióda): a feszültségvezérelt kondenzátor
A varikap dióda egy olyan speciális diódatípus, amelynek kapacitása a ráeső záróirányú feszültség függvényében változik. A p-n átmenet kiürítési rétege dielektrikumként viselkedik, míg a p és n rétegek a kondenzátor fegyverzeteiként funkcionálnak.
Minél nagyobb a záróirányú feszültség, annál vastagabb lesz a kiürítési réteg, és annál kisebb a dióda kapacitása. Ezt a tulajdonságot rádiófrekvenciás áramkörökben, például feszültségvezérelt oszcillátorokban (VCO), frekvenciamodulációban és hangolható szűrőkben használják ki.
Schottky dióda: a gyors és hatékony
A Schottky dióda (vagy Schottky barrier dióda) eltér a hagyományos p-n átmenetes diódáktól, mivel egy fém-félvezető átmeneten alapul (pl. alumínium vagy platina és n-típusú szilícium). Ennek a speciális szerkezetnek köszönhetően:
- Alacsonyabb a nyitófeszültsége (általában 0,2-0,4 V), ami kisebb teljesítményveszteséget jelent.
- Rendkívül gyors a kapcsolási ideje, mivel nincs kisebbségi töltéshordozók tárolási hatása.
Ezek a tulajdonságok ideálissá teszik a Schottky diódákat nagyfrekvenciás alkalmazásokban, kapcsolóüzemű tápegységekben, RF áramkörökben és logikai áramkörökben, ahol a sebesség és a hatékonyság kritikus fontosságú.
Tunnel dióda (Esaki dióda): a negatív ellenállás
A tunnel dióda egy erősen dópolt p-n átmenetű dióda, amely a kvantummechanikai alagúthatás jelenségét használja ki. Jellemzője, hogy az I-U karakterisztikáján van egy régió, ahol a feszültség növelésével az áram csökken, azaz negatív differenciális ellenállást mutat.
Ezt a tulajdonságát mikrohullámú oszcillátorokban és erősítőkben használják, bár ma már kevésbé elterjedt, mint korábban. Különösen érzékeny a hőmérsékletre és a túláramra.
Lézerdióda: a koherens fény forrása
A lézerdióda a LED egy továbbfejlesztett változata, amely koherens fényt bocsát ki. Ez azt jelenti, hogy a kibocsátott fény monokromatikus (egy hullámhosszú), irányított és fázisban van.
A lézerdiódák működési elve a stimulált emisszió jelenségén alapul egy optikai rezonátoron belül. Széles körben alkalmazzák optikai tárolóeszközökben (CD, DVD, Blu-ray olvasók), optikai szálas kommunikációban, lézernyomtatókban és orvosi eszközökben.
Lavina dióda (Avalanche diode) és Transzil (TVS dióda): a túlfeszültség védelem
A lavina dióda és a Transzil (Transient Voltage Suppression dióda) speciális diódák, amelyeket túlfeszültség elleni védelemre terveztek. A lavina dióda a lavina-letörési jelenséget használja ki egy precízen szabályozott módon, hogy nagy áramokat vezessen le a feszültség stabilizálásával.
A TVS dióda egy rendkívül gyors válaszidejű lavina dióda, amelyet tranziens (rövid idejű, nagy amplitúdójú) feszültségtüskék ellen véd. Amikor a feszültség meghalad egy bizonyos szintet, a TVS dióda gyorsan vezetővé válik, elvezeti a túláramot, és megvédi az érzékeny áramköri elemeket a károsodástól.
Gyakorlati alkalmazások az elektronikában
A dióda sokoldalúsága révén az elektronika szinte minden területén találkozhatunk vele. Nézzük meg részletesebben a legfontosabb gyakorlati alkalmazásait.
Egyenirányítás: a váltakozó áram egyenárammá alakítása
Ez a dióda talán legismertebb és legfontosabb alkalmazása. Az egyenirányítás során a váltakozó áram (AC), amely periodikusan változtatja az irányát, egyenárammá (DC) alakul, amely mindig azonos irányban folyik. Ez elengedhetetlen a legtöbb elektronikus eszköz tápellátásához.
Félhullámú egyenirányító
A legegyszerűbb egyenirányító áramkör, amely mindössze egy diódából áll. Csak a váltakozó áram egyik félhullámát engedi át, a másikat blokkolja. Ennek eredményeként pulzáló egyenáramot kapunk, amelynek frekvenciája megegyezik a bemeneti AC frekvenciájával.
Bár egyszerű, hatásfoka alacsony, és a kimeneti feszültség nagyon ingadozó, ezért ritkán használják komolyabb tápegységekben. Inkább egyszerű, olcsó alkalmazásokban vagy jeldetektálásra alkalmas.
Teljeshullámú egyenirányító (középcsapolásos transzformátorral)
Ez az áramkör két diódát és egy középcsapolásos transzformátort használ. Mindkét félhullámot felhasználja, de a transzformátor középcsapolása miatt a kimeneti feszültség csak a transzformátor szekunder tekercsének felétől származik. A kimeneti feszültség pulzáló, de a félhullámú egyenirányítóhoz képest kétszeres frekvencián.
A teljesítményveszteség alacsonyabb, mint a Graetz-hídnál, mivel csak egy diódán esik feszültség bármely időpillanatban. Hátránya a középcsapolásos transzformátor szükségessége, ami drágább és nagyobb lehet.
Graetz-híd (teljeshullámú híd-egyenirányító)
A Graetz-híd a legelterjedtebb teljeshullámú egyenirányító áramkör, amely négy diódából áll. Nem igényel középcsapolásos transzformátort, és mindkét félhullámot egyenirányítja, így egy pulzáló egyenáramot állít elő, melynek frekvenciája kétszerese a bemeneti AC frekvenciájának.
Előnye az egyszerűség és a transzformátor egyszerűbb kialakítása. Hátránya, hogy bármely időpillanatban két diódán esik feszültség (2 x 0,7 V szilícium esetén), ami nagyobb teljesítményveszteséget jelenthet nagy áramok esetén.
Szűrés kondenzátorral
Az egyenirányított, de még pulzáló feszültséget egyenletesebbé tesszük egy kondenzátor (általában elektrolitkondenzátor) segítségével. A kondenzátor feltöltődik a feszültség csúcsértékéig, majd lassan kisül a terhelésen keresztül, amikor a dióda nem vezet.
Ez a folyamat simítja a pulzáló feszültséget, jelentősen csökkentve a “ripple” (hullámosság) mértékét. Minél nagyobb a kondenzátor kapacitása és minél nagyobb a terhelési ellenállás, annál simább lesz a kimeneti egyenfeszültség.
Feszültségstabilizálás Zener diódával
A Zener dióda egy másik kritikus alkalmazása a feszültségstabilizálás. Amint már említettük, a Zener dióda a letörési régióban stabil feszültséget tart fenn, függetlenül a bemeneti feszültség ingadozásától vagy a terhelés változásától (bizonyos határokon belül).
Egy egyszerű Zener stabilizátor egy Zener diódából és egy soros előtétellenállásból áll. Az előtétellenállás korlátozza a Zener diódán átfolyó áramot, megakadályozva a károsodást, miközben a dióda biztosítja a stabil kimeneti feszültséget.
Ezeket az áramköröket széles körben használják alacsony teljesítményű áramkörökben, ahol precíz és stabil referencafeszültségre van szükség, például szenzorok tápellátására vagy analóg-digitális átalakítók referenciájaként.
Jelmoduláció és demoduláció
A diódák alapvető szerepet játszanak a rádiófrekvenciás áramkörökben, különösen a jelmoduláció és demoduláció folyamataiban. A rádióvevőkben például a diódát detektorként használják az amplitúdómodulált (AM) jelek demodulálására.
A dióda egyenirányítja a nagyfrekvenciás vivőhullámot, és kiszűri a modulált audio jelet. A varikap diódák pedig feszültségvezérelt kondenzátorokként frekvenciamodulált (FM) adók és vevők hangolásában, valamint feszültségvezérelt oszcillátorok (VCO) építésében is részt vesznek.
Túlfeszültség védelem
Az elektronikus eszközök rendkívül érzékenyek a hirtelen feszültségtüskékre, amelyeket villámcsapás, kapcsolási zajok vagy statikus kisülés okozhat. A diódák, különösen a TVS (Transient Voltage Suppression) diódák és a Zener diódák, kulcsszerepet játszanak az ilyen túlfeszültségek elleni védelemben.
Ezek a diódák párhuzamosan kapcsolódnak a védeni kívánt áramkörrel. Normál üzemi feszültség esetén nem befolyásolják az áramkört. Amikor azonban egy túlfeszültség-tüske érkezik, gyorsan vezetővé válnak, elvezetve a felesleges energiát a föld felé, megvédve ezzel az érzékeny alkatrészeket a károsodástól.
Kapcsolás és multiplexelés
Bár a tranzisztorok a domináns kapcsolóelemek a modern digitális áramkörökben, a diódák is használhatók egyszerű kapcsolási funkciókhoz. Például diódákból építhetők egyszerű logikai kapuk (AND, OR), bár ezeket ma már ritkábban alkalmazzák.
Dióda-mátrixokat használnak multiplexelésre, ahol több bemeneti jel közül választanak ki egyet, vagy dekódolásra, ahol egy bináris kódot alakítanak át egy adott kimeneti jellé. A Schottky diódák gyors kapcsolási sebességük miatt előnyösek lehetnek nagyfrekvenciás kapcsolási alkalmazásokban.
Fényforrások és kijelzők: a LED forradalma
A LED-ek (fénykibocsátó diódák) az elmúlt évtizedekben forradalmasították a világítástechnikát és a kijelzőket. Energiatakarékosságuk, hosszú élettartamuk, kis méretük és gyors kapcsolási sebességük miatt szinte mindenhol megtalálhatók.
A jelzőfényektől és visszajelzőktől kezdve a háttérvilágításokon át (LCD kijelzőkben) egészen a nagyméretű LED TV-kig és az intelligens otthoni világítási rendszerekig terjed az alkalmazási körük. A lézerdiódákat pedig optikai kommunikációban és adatátvitelben használják.
Fényérzékelés fotodiódával
A fotodiódák a fényérzékelés alapvető eszközei. Alkalmazásuk rendkívül széles, a távirányítóktól és optikai egerektől kezdve a vonalkód-olvasókon és biztonsági rendszereken át egészen az orvosi képalkotásig terjed. Képesek a fény intenzitását elektromos jellé alakítani, lehetővé téve a fény alapú méréseket és vezérlést.
Hőmérséklet-érzékelés
A dióda nyitófeszültsége enyhén hőmérsékletfüggő: a hőmérséklet növekedésével a nyitófeszültség kismértékben csökken. Ezt a tulajdonságot ki lehet használni egyszerű hőmérséklet-érzékelő áramkörök építésére, ahol a diódán eső feszültséget mérik.
Bár nem olyan pontos, mint a speciális hőmérséklet-érzékelő IC-k vagy termisztorok, bizonyos alkalmazásokban, ahol nem kritikus a nagy pontosság, elegendő lehet. Gyakran használják tranzisztorok hőmérsékletének kompenzálására is.
Polaritásvédelem és akkumulátor töltésvédelem
A diódákat gyakran használják polaritásvédelemre, hogy megakadályozzák az áramkör károsodását, ha a tápegység fordított polaritással csatlakozik. Egy sorosan kapcsolt dióda biztosítja, hogy az áram csak a megfelelő irányban folyhasson. Ha a polaritás fordított, a dióda záróirányba kerül, és blokkolja az áramot.
Akkumulátor töltő áramkörökben is alkalmazzák a diódákat, hogy megakadályozzák az akkumulátor kisülését a töltőbe, amikor az nincs csatlakoztatva vagy kikapcsolt állapotban van. Ez megvédi mind az akkumulátort, mind a töltő áramkörét.
Keverők és oszcillátorok
A rádiófrekvenciás és mikrohullámú technikában a diódákat keverőként is használják, ahol két különböző frekvenciájú jelet kombinálnak, hogy egy harmadik, általában alacsonyabb frekvenciájú jelet hozzanak létre. Ez a szuperheterodin rádióvevők alapvető működési elve.
Bizonyos típusú diódák, mint például a tunnel diódák vagy a Gunn diódák (bár utóbbi nem p-n átmenetű), képesek oszcillációt generálni, és mikrohullámú oszcillátorokban alkalmazzák őket, ahol nagyfrekvenciás jelekre van szükség.
A dióda kiválasztása egy adott alkalmazáshoz
A megfelelő dióda kiválasztása kritikus fontosságú az áramkör megbízható és hatékony működéséhez. Számos paramétert kell figyelembe venni a döntés meghozatalakor.
Fontos paraméterek
- Maximális nyitóirányú áram (I_Fmax): Ez a maximális áram, amelyet a dióda nyitóirányban tartósan képes elviselni károsodás nélkül. Fontos, hogy az áramkörben fellépő legnagyobb áram ne haladja meg ezt az értéket.
- Maximális záróirányú feszültség (V_Rmax vagy PIV – Peak Inverse Voltage): Ez a maximális feszültség, amelyet a dióda záróirányban képes elviselni a letörés előtt. Különösen fontos egyenirányító áramkörökben, ahol a diódának ellenállnia kell a váltakozó feszültség csúcsértékeinek.
- Nyitófeszültség (V_F): A feszültségesés a diódán nyitóirányban, amikor áram folyik rajta. Ez a feszültségveszteség hő formájában disszipálódik, ezért alacsonyabb V_F értékű diódák hatékonyabbak.
- Záróirányú szivárgási áram (I_R): Az áram, amely záróirányú előfeszítés esetén folyik a diódán. Ideális esetben ez nulla lenne, de a valóságban egy kis áram mindig folyik. Kisebb érték jobb.
- Kapcsolási idő (t_rr – Reverse Recovery Time): Ez az idő, amíg a dióda záróirányból nyitóirányba, vagy fordítva, stabilan átkapcsol. Magas frekvenciás alkalmazásokban kritikus, ahol gyors kapcsolásra van szükség (pl. Schottky diódák).
- Teljesítménydisszipáció (P_D): A maximális teljesítmény, amelyet a dióda hő formájában el tud disszipálni, mielőtt túlmelegedne és károsodna. Ez a V_F * I_F szorzatból adódik.
- Hőmérsékleti tartomány: A dióda üzemi hőmérsékleti tartománya, amelyen belül a specifikált paraméterek garantáltak.
- Tokozás: A dióda fizikai mérete és kialakítása, amely befolyásolja a hőelvezetést és a beépíthetőséget.
Adatlapok értelmezése
A dióda kiválasztásakor elengedhetetlen az adatlap (datasheet) alapos áttanulmányozása. Az adatlap tartalmazza az összes releváns paramétert, az I-U karakterisztikát, a hőmérsékletfüggéseket és a maximális értékeket.
Fontos, hogy ne csak a névleges értékeket, hanem a maximális megengedett értékeket is figyelembe vegyük, és a tervezés során hagyjunk biztonsági tartalékot. Például, ha az áramkörben maximum 1A áram várható, válasszunk olyan diódát, amelynek I_Fmax értéke legalább 1,5-2A.
Gyakori hibák és problémák a dióda alkalmazásakor
Még a tapasztalt mérnökök is elkövethetnek hibákat a diódák alkalmazásakor. Az alábbiakban bemutatunk néhány gyakori problémát és elkerülésük módját.
Túláram és túlmelegedés
A diódák túlmelegedése az egyik leggyakoribb hiba, ami a túlzott áram vagy a nem megfelelő hőelvezetés miatt következhet be. Ha a diódán átfolyó áram meghaladja a maximális nyitóirányú áramot (I_Fmax), a dióda túlmelegszik és tönkremegy.
Megoldás: Mindig válasszunk olyan diódát, amelynek I_Fmax értéke megfelelő biztonsági ráhagyással rendelkezik az áramkörben várható maximális áramhoz képest. Gondoskodjunk megfelelő hőelvezetésről is, különösen nagy teljesítményű alkalmazások esetén, például hűtőborda használatával.
Túlfeszültség
A dióda záróirányú letörése, ha a ráeső feszültség meghaladja a maximális záróirányú feszültséget (V_Rmax), szintén károsítja az alkatrészt (kivéve a Zener diódákat). Ez különösen egyenirányító áramkörökben jelenthet problémát, ahol a váltakozó feszültség csúcsértékei meghaladhatják a dióda tűrését.
Megoldás: Válasszunk olyan diódát, amelynek V_Rmax értéke jóval magasabb, mint az áramkörben várható maximális záróirányú feszültség. Túlfeszültség védelmi diódák (TVS diódák) használata is javasolt az érzékeny áramkörök védelmére.
Fordított polaritás
Bár a diódák célja a polaritás megkülönböztetése, a fordított polaritással való csatlakoztatás okozhat problémát, ha a dióda nem megfelelő típusú vagy nem bírja a fordított feszültséget. Egyes áramkörökben a dióda fordított bekötése, ha az védelmi elemként szolgál, tönkreteheti magát a diódát, de megmentheti a többi alkatrészt.
Megoldás: Mindig ellenőrizzük a dióda polaritását a beépítés előtt. Használjunk polaritásvédelmi diódát az áramkör bemenetén, ha fennáll a fordított bekötés veszélye.
Nem megfelelő típus kiválasztása
A diódák széles választéka miatt könnyű rossz típust választani egy adott feladathoz. Például egy lassú egyenirányító dióda használata nagyfrekvenciás kapcsolóüzemű tápegységben jelentős hatásfok csökkenést és melegedést okozhat.
Megoldás: Alaposan értsük meg az áramkör követelményeit (áram, feszültség, frekvencia, kapcsolási sebesség, hőmérséklet) és válasszuk ki a legmegfelelőbb diódatípust (pl. Schottky a gyors kapcsoláshoz, Zener a stabilizáláshoz, standard egyenirányító az alacsony frekvenciás egyenirányításhoz).
Hőmérsékletfüggés figyelmen kívül hagyása
A dióda paraméterei, mint a nyitófeszültség, a záróirányú szivárgási áram és a letörési feszültség, mind hőmérsékletfüggőek. A magasabb hőmérséklet növeli a szivárgási áramot és csökkenti a nyitófeszültséget, ami befolyásolhatja az áramkör működését.
Megoldás: Tervezéskor vegyük figyelembe az üzemi hőmérsékleti tartományt, és szükség esetén válasszunk olyan diódát, amelynek hőmérsékleti karakterisztikája megfelel az alkalmazásnak. Használjunk hőmérséklet-kompenzációt, ha a pontosság kritikus.
A dióda, mint alapvető elektronikai alkatrész, hihetetlenül sokoldalú és nélkülözhetetlen a modern technológiában. A működési elvének és különböző típusainak megértése kulcsfontosságú mindenki számára, aki az elektronikával foglalkozik, legyen szó hobbi projektekről vagy professzionális tervezésről. A megfelelő dióda kiválasztásával és a gyakori hibák elkerülésével megbízható és hatékony elektronikus áramkörök építhetők.
