A magyar vasúttörténet egyik legikonikusabb és legkedveltebb szereplője kétségkívül a 424-es gőzmozdony, amelyet a köznyelv máig szeretettel emleget „Bivaly” néven. Ez a hatalmas, mégis elegáns gép nem csupán egy mozdony volt a sok közül; a magyar ipar büszkeségeként, a vasúti közlekedés gerinceként és egy korszak szimbólumaként vonult be a történelembe. Képességei és robusztus felépítése révén a MÁV szinte minden vonalán megállta a helyét, legyen szó nehéz teherszállításról vagy gyors személyszállításról, hosszú évtizedeken át szolgálva a nemzetet. Megbízhatósága, kiváló vonóereje és relatív gazdaságos üzemeltetése tette őt a magyar vasút egyik legfontosabb fejlesztésévé, amely a két világháború közötti időszakban és az azt követő újjáépítésben is kulcsszerepet játszott.
Ahhoz, hogy teljes mértékben megértsük a 424-es gőzmozdony jelentőségét, elengedhetetlen, hogy mélyebben beleássuk magunkat mind a működési elvébe, mind a részletes műszaki jellemzőibe, valamint a történeti hátterébe, amely formálta és meghatározta pályafutását. Ez a cikk arra vállalkozik, hogy átfogó képet adjon e kivételes mozdonyról, feltárva a gőzgépek lenyűgöző világát, a mérnöki zsenialitást, amely megteremtette, és az emberi erőfeszítéseket, amelyek életben tartották a „Bivalyt” a magyar síneken.
A 424-es gőzmozdony születése és történeti háttere
A 424-es gőzmozdony története szorosan összefonódik a 20. század eleji Magyarország gazdasági és ipari fejlődésével, valamint a vasúti közlekedés dinamikus igényeivel. Az első világháború utáni időszakban a MÁV gőzmozdonyállománya elavulttá vált, ráadásul a trianoni békeszerződés következtében az ország elveszítette számos fontos vasútvonalát és mozdonyát is. Ekkor merült fel az igény egy új, modern, nagy teljesítményű, egységes mozdonycsalád megteremtésére, amely képes lesz a megnövekedett forgalom lebonyolítására, mind a személy-, mind a teherszállítás területén.
A MÁVAG (Magyar Királyi Államvasutak Gépgyára) mérnökei – élükön Petz Ernő, Hajdu Károly és Buday Béla – kapták a feladatot, hogy megtervezzenek egy olyan univerzális mozdonyt, amely a magyar vasúthálózat adottságaihoz, például a viszonylag könnyű felépítményű vonalakhoz is alkalmazkodni tud, ugyanakkor elegendő vonóerővel és sebességgel rendelkezik. A cél egy olyan gép megalkotása volt, amely az akkoriban elterjedt 2’D1′ tengelyelrendezésű (más néven „Mikado” típusú) mozdonyok előnyeit ötvözi a magyar specifikus igényekkel. Ennek a fejlesztési folyamatnak az eredménye lett a 424-es sorozat, amely 1924-ben gurult ki először a MÁVAG gyárkapuján.
A tervezési filozófia és a kezdeti kihívások
A 424-es mozdony tervezésekor a legfőbb szempont a gazdaságosság, a megbízhatóság és a nagy vonóerő volt, mindezt úgy, hogy a mozdony képes legyen mind tehervonatok, mind gyorsvonatok továbbítására. A mérnököknek számos kihívással kellett szembenézniük, például a tengelyterhelés korlátozásával, ami a magyar pályák teherbírása miatt volt fontos. Ezért is esett a választás a 2’D1′ tengelyelrendezésre, amely négy hajtott tengellyel (D) és egy-egy futótengelycsoporttal (2′ és 1′) rendelkezett, így a mozdony súlya szélesebb felületen oszlott el, csökkentve a tengelyterhelést, miközben kiváló futási stabilitást biztosított nagy sebességnél is.
A MÁVAG mérnökei a legmodernebb technológiákat alkalmazták, beleértve a túlhevített gőz elvét, amely jelentősen növelte a mozdony hatásfokát és csökkentette az üzemanyag-fogyasztást. A kéthengeres egyszerű expanziós gép alkalmazása, a robusztus kazánszerkezet és a gondosan megtervezett futómű mind hozzájárultak ahhoz, hogy a 424-es egy rendkívül sikeres és hosszú életű konstrukcióvá váljon. Az első prototípusok tesztelése után a sorozatgyártás gyorsan beindult, és a „Bivaly” hamarosan a magyar vasút oszlopos tagjává vált.
„A 424-es nem csupán egy mozdony volt; a magyar mérnöki tudás és ipari akarat szimbóluma, amely a nehéz időkben is képes volt a nemzetet szolgálni és a vasúti közlekedést a modern korba emelni.”
A 424-es a második világháborúban és az újjáépítésben
A 424-es gőzmozdony a második világháború idején is kulcsszerepet játszott, mind a katonai szállítások, mind a civil forgalom fenntartásában. Robusztussága és megbízhatósága miatt a hadsereg is előszeretettel alkalmazta, ami sajnos azt is jelentette, hogy sok példány megsérült vagy megsemmisült a harcokban. A háború utáni újjáépítés időszakában azonban a 424-esek ismét a frontvonalba kerültek, segítve az ország romokban heverő infrastruktúrájának helyreállítását és a gazdaság újraindítását. A megmaradt mozdonyokat nagy gonddal javították és állították újra forgalomba, sőt, a MÁVAG újabb szériákat is gyártott a típusból, hogy pótolja a veszteségeket és kielégítse a megnövekedett igényeket. Ez is bizonyítja a típus kiválóságát és nélkülözhetetlenségét.
A 424-es nemcsak Magyarországon, hanem a környező országokban is elterjedt. Jugoszláviába és a Szovjetunióba is kerültek 424-es mozdonyok hadizsákmányként vagy jóvátételként, ahol szintén megbízhatóan teljesítettek. Ez a nemzetközi elismerés is aláhúzza a típus kimagasló műszaki színvonalát és alkalmazkodóképességét a különböző üzemeltetési körülményekhez.
A gőzvontatás alkonya és a 424-es öröksége
Az 1960-as évek elejétől kezdődően a MÁV megkezdte a dízel- és villamosmozdonyok bevezetését, ami fokozatosan kiszorította a gőzvontatást a fővonalakról. A 424-esek is egyre inkább mellékvonalakra szorultak, majd az évtized végére a legtöbbjüket kivonták a forgalomból. Azonban a típus jelentősége és népszerűsége miatt számos példányt sikerült megőrizni az utókornak. Ma ezek a nosztalgiavonatokon, múzeumokban vagy emlékműként állva tanúskodnak a magyar vasút aranykoráról és a gőzgépek lenyűgöző erejéről. A 424-es gőzmozdony máig a magyar vasút ikonja, amely generációk emlékezetében él tovább.
A 424-es gőzmozdony részletes műszaki jellemzői
A 424-es gőzmozdony műszaki felépítése a korabeli gőzmozdony-tervezés csúcsát képviselte. A robusztus, mégis átgondolt konstrukció tette lehetővé, hogy a mozdony évtizedeken keresztül megbízhatóan és hatékonyan üzemeljen. A részletes műszaki jellemzők bemutatása segít megérteni a „Bivaly” kivételes képességeit.
A kazán – a mozdony szíve
A gőzmozdony legfontosabb része a kazán, amely a vizet gőzzé alakítja. A 424-es mozdony kazánja egy úgynevezett tűzcsöves kazán volt, amely a korabeli európai gyakorlatnak megfelelően készült. Ennek lényege, hogy a tűzszekrényben elégetett tüzelőanyag (szén) hője a forró füstgázokat a kazánban elhelyezett számos vékony csövön (tűzcsövön) keresztül vezeti, amelyek körül a víz található. A csövek nagy felületen adják át a hőt a víznek, ami intenzív gőzképződést eredményez.
- Tűzszekrény: A tűzszekrény a mozdony kazánjának azon része, ahol a tüzelőanyagot elégetik. A 424-es esetében acéllemezből készült, tágas tűzszekrénnyel rendelkezett, amely elegendő teret biztosított a hatékony égéshez. A tűzszekrény falait vízzel teli terek (vízfalak) vették körül, amelyek szintén hozzájárultak a gőzképzéshez és védték a szerkezetet a túlmelegedéstől. A rostélyokon égett a szén, alatta pedig a hamuláda gyűjtötte a salakot.
- Füstszekrény: A kazán elején található a füstszekrény, ahol az égéstermékek a tűzcsövek elhagyása után gyűlnek össze, mielőtt a kéményen keresztül távoznának a szabadba. Itt helyezkedett el a 424-es esetében a túlhevítő is, amelynek szerepe kulcsfontosságú a mozdony hatásfokának növelésében.
- Túlhevítő: A túlhevítő feladata a kazánban képződő telített gőz további felmelegítése, anélkül, hogy a nyomása jelentősen növekedne. A túlhevített gőz nagyobb energiatartalommal rendelkezik, és ami a legfontosabb, nem csapódik le vízzé a hengerekben, így elkerülhető a vízkalapács jelensége, és a mozdony sokkal hatékonyabban működik. A 424-es mozdonyok Schmidt-féle túlhevítővel voltak felszerelve, ami a kor egyik legkorszerűbb megoldása volt.
- Kazánnyomás: A 424-es gőzmozdony kazánnyomása jellemzően 16 atmoszféra (bar) volt, ami jelentős erőforrást biztosított a hengerek meghajtásához. A biztonsági szelepek gondoskodtak arról, hogy a nyomás ne emelkedjen a megengedett szint fölé.
A kazán működéséhez elengedhetetlen a folyamatos vízutánpótlás. Ezt az injektorok biztosították, amelyek a mozdony által termelt gőz energiáját felhasználva juttatták be a vizet a kazánba, még a magas kazánnyomás ellenére is.
A gőzgép – a mozdony ereje
A kazánban termelt gőz energiáját a gőzgép alakítja át mechanikai munkává, amely a kerekeket hajtja. A 424-es mozdony kéthengeres, egyszerű expanziós gőzgéppel rendelkezett, ami azt jelenti, hogy a gőz mindössze egyszer fejtette ki erejét a dugattyún, mielőtt a szabadba távozott volna.
- Gőzhenger és dugattyú: A mozdony mindkét oldalán egy-egy nagyméretű gőzhenger helyezkedett el. Ezekben mozogtak a dugattyúk, amelyeket a gőz nyomása hajtott előre-hátra. A dugattyúk mozgását a dugattyúrúd adta át a kereszthajónak, majd onnan a hajtórúd közvetítésével a hajtókerekeknek.
- Vezérmű: A vezérmű feladata a gőz áramlásának szabályozása a hengerekbe és onnan kifelé. A 424-es mozdonyok a széles körben elterjedt és megbízható Heusinger-Walchaert vezérművel voltak felszerelve. Ez a mechanizmus rendkívül precízen szabályozta a gőz beömlését és kiömlését, lehetővé téve a mozdonyvezető számára, hogy változtassa a gőztágulás mértékét (ez az úgynevezett töltés), és ezzel a mozdony vonóerejét és sebességét. A vezérmű tette lehetővé a mozdony irányának megváltoztatását is, azaz az előre- és hátramenetet.
- Hajtóerő és teljesítmény: A 424-es gőzmozdony kiváló vonóerővel rendelkezett, amely az akkori magyar vasúti követelményeknek teljes mértékben megfelelt. A mozdony névleges teljesítménye körülbelül 1600 lóerő volt, ami lehetővé tette számára, hogy nehéz tehervonatokat vontasson meredek emelkedőkön, vagy éppen gyorsvonatokat továbbítson jelentős sebességgel. A maximális sebessége 90 km/h volt, ami a korszakban kiváló értéknek számított egy ilyen univerzális mozdony esetében.
A gőzgép működése során a dugattyúk és a szelepek folyamatos kenést igényeltek. Ezt a feladatot speciális kenőberendezések látták el, amelyek a gőzzel keveredő olajat juttatták a mozgó alkatrészekhez.
A futómű – a mozdony stabilitása és mozgása
A futómű biztosítja a mozdony stabilitását, a síneken való haladását és a vonóerő átadását. A 424-es gőzmozdony 2’D1′ tengelyelrendezése a stabilitás és a vonóerő optimális kombinációját kínálta.
- Hajtókerekek: A mozdony négy pár, nagyméretű hajtókerékkel rendelkezett, amelyek közvetlenül a gőzgép által termelt erőt fogadták. Ezeket a kerekeket kapcsoló rudak kötötték össze, így biztosítva, hogy mind a négy kerék egyszerre forogjon és adja át a vonóerőt a sínre. A hajtókerekek átmérője optimalizált volt a mozdony univerzális jellegéhez, lehetővé téve a jó vonóerőt alacsony sebességnél és a megfelelő sebességet is.
- Futókerekek: A mozdony elején két, a végén pedig egy futókerékpár helyezkedett el. Az elülső, kéttengelyes futóforgóváz (2′) és a hátsó, egytengelyes futókerék (1′) feladata a mozdony stabil vezetése volt a kanyarokban, valamint a mozdony súlyának elosztása a pályára. A futókerekek a hajtókerekekkel ellentétben nem kaptak közvetlen meghajtást, szerepük kizárólag a vezetés és a súlyelosztás volt.
- Felfüggesztés: A mozdony kerekek feletti rugózása a laprugók és a kiegyenlítő himbák rendszerével történt. Ez a rendszer biztosította, hogy a mozdony egyenetlen pályán is stabilan fusson, és a tengelyterhelés a lehető legegyenletesebben oszoljon el.
- Fékrendszer: A 424-es gőzmozdony korszerű, Westinghouse-rendszerű légfékkel volt felszerelve, amely a mozdony és a vonat biztonságos megállítását tette lehetővé. Emellett kézifékkel is rendelkezett, amely a mozdony rögzítésére szolgált álló helyzetben.
„A 2’D1′ tengelyelrendezés nem véletlen választás volt. A stabilitás és a vonóerő ideális egyensúlyát kínálta, ami a 424-est valóban univerzális géppé tette a magyar vasúthálózaton.”
A szerkocsi – az üzemanyag és a víz tárolója
A gőzmozdony működéséhez elengedhetetlen a tüzelőanyag (szén) és a víz folyamatos utánpótlása. Ezeket a szerkocsi szállította, amely a mozdonyhoz volt csatolva.
- Szén és víz kapacitás: A 424-es mozdonyokhoz általában a 22 MÁV, vagy később a 32 MÁV típusú szerkocsit kapcsolták. Ezek a szerkocsik jelentős mennyiségű szenet (jellemzően 10-12 tonna) és vizet (22-32 köbméter) tudtak szállítani, ami elegendő volt hosszabb távolságok megtételére anélkül, hogy a mozdonyvezetőnek és a fűtőnek gyakran kellett volna üzemanyagot és vizet vételeznie.
- Csatlakozás: A szerkocsi a mozdonyhoz egy robusztus kapcsolószerkezettel csatlakozott, amely lehetővé tette a mozdony és a szerkocsi közötti gőz-, víz- és fékvezetékek összekapcsolását.
Kiegészítő berendezések és a vezetőállás
A 424-es gőzmozdony számos kiegészítő berendezéssel is rendelkezett, amelyek a biztonságos és hatékony üzemeltetést szolgálták. Ilyenek voltak például a homokoló berendezés, amely csúszós síneken javította a tapadást, a gőzsíp, a világítóberendezések (első és hátsó lámpák), valamint a különféle mérőműszerek (nyomásmérők, vízmérők), amelyek a mozdonyvezető és a fűtő számára szolgáltattak információt a mozdony állapotáról.
A vezetőállás a mozdonyvezető és a fűtő munkahelye volt. Itt helyezkedtek el a mozdony kezelőszervei: a gőzszabályzó (regulator), a vezérmű átállítókarja (reverser), a fékkarok, valamint a kazán kezeléséhez szükséges eszközök, mint például a tűzszekrény ajtaja és a rostélyrázató berendezés. A vezetőállás kialakítása ergonómikus volt a kor színvonalán, hogy a mozdony személyzete kényelmesen és hatékonyan tudja végezni a munkáját a hosszú utazások során is.
A 424-es gőzmozdony működése a gyakorlatban
A 424-es gőzmozdony működése egy komplex, de lenyűgöző folyamat, amely a tűz, a víz és a gőz energiájának mesteri kihasználásán alapul. A mozdonyvezető és a fűtő összehangolt munkájára volt szükség ahhoz, hogy a „Bivaly” életre keljen és a síneken robogva elvégezze feladatát.
A mozdony „életre keltése” – a felfűtés folyamata
Mielőtt egy 424-es gőzmozdony útnak indulhatott volna, hosszú és gondos előkészítésre volt szükség. Ez a folyamat a felfűtéssel kezdődött, amely akár több órát is igénybe vehetett, különösen hideg időben vagy hosszabb állás után.
- Tűzgyújtás: A fűtő először gondosan megtisztította a rostélyokat és a hamuládát. Ezután papír, faforgács és kisebb fadarabok segítségével tüzet gyújtott a tűzszekrényben. Fokozatosan egyre több szenet adagolt a tűzre, lassan felmelegítve a kazánt.
- Gőznyomás növelése: Ahogy a kazán vize melegedett, úgy kezdett gőz képződni, és a nyomás emelkedni. A fűtőnek folyamatosan figyelnie kellett a nyomásmérőket és a vízmérőket, hogy a kazánban mindig megfelelő legyen a vízszint és a nyomás. A gőznyomás lassú, ellenőrzött emelése kulcsfontosságú volt a kazán anyagának védelme érdekében.
- Hengerek előmelegítése: Amikor a gőznyomás elérte az üzemi szintet, a mozdonyvezető kinyitotta a hengerek gőzvezetékein lévő szelepeket, hogy a meleg gőz átjárja a hideg hengereket és szelepeket. Ez megakadályozta a kondenzációt és a vízkalapácsot, ami súlyos károkat okozhatott volna a gépben.
- Ellenőrzések és próbák: A felfűtés során és annak végén számos ellenőrzést és próbát végeztek: ellenőrizték a fékrendszert, a kenést, a világítást, a sípot, és győződtek arról, hogy minden berendezés hibátlanul működik.
Csak a teljes felfűtés és az összes ellenőrzés után volt a mozdony készen az indulásra.
A mozdony vezetése – a mozdonyvezető és a fűtő szerepe
A 424-es gőzmozdony vezetése rendkívül összetett és felelősségteljes feladat volt, amely a mozdonyvezető és a fűtő összehangolt munkáját igényelte.
A mozdonyvezető feladatai:
- Indulás és gyorsítás: Az induláskor a mozdonyvezető fokozatosan nyitotta a gőzszabályzót, lassan engedve a gőzt a hengerekbe. A vezérművet kezdetben nagy töltésre állította, hogy maximális vonóerőt biztosítson. Ahogy a mozdony sebessége nőtt, fokozatosan csökkentette a töltést, ezzel növelve a gőz tágulását és a mozdony hatásfokát.
- Sebességtartás és vonóerő szabályozása: A mozdonyvezető a gőzszabályzó és a vezérmű segítségével tartotta a kívánt sebességet és biztosította a szükséges vonóerőt. Figyelnie kellett a menetrendet, a pálya adottságait (emelkedők, lejtők, kanyarok), valamint a vonat terhelését.
- Fékezés: A fékezés a Westinghouse légfékrendszerrel történt, amelyet a mozdonyvezető a fékezőszelep segítségével működtetett. A pontos fékezés kulcsfontosságú volt az utasok kényelme és a rakomány biztonsága szempontjából.
- Jelzések és biztonság: A mozdonyvezető felelt a jelzések betartásáért, a síp használatáért és az általános vasúti biztonsági előírások betartásáért.
A fűtő feladatai:
- Tűzfenntartás és tüzelés: A fűtő legfontosabb feladata volt a tűz folyamatos fenntartása a tűzszekrényben és a megfelelő gőznyomás biztosítása. Ez azt jelentette, hogy lapáttal folyamatosan szenet adagolt a tűzre, ügyelve a tűz egyenletes eloszlására és a hatékony égésre. Ez rendkívül megterhelő fizikai munka volt, különösen hosszú utakon.
- Vízszint ellenőrzése: A fűtőnek folyamatosan figyelnie kellett a kazán vízmérőjét, és az injektorok segítségével gondoskodnia kellett a megfelelő vízszint fenntartásáról. A túl alacsony vízszint a kazán robbanásveszélyét hordozta magában, míg a túl magas vízszint a gőz minőségét rontotta.
- Segédberendezések kezelése: A fűtő feladata volt a kenőberendezések működtetése, a hamuláda tisztítása, és általában a mozdony segédberendezéseinek felügyelete és karbantartása menet közben.
A mozdonyvezető és a fűtő közötti kommunikáció és bizalom elengedhetetlen volt a sikeres és biztonságos üzemeltetéshez. Egy jól összeszokott páros szinte szavak nélkül is értette egymást, a mozdonyvezető jelzéseire a fűtő azonnal reagált a tűz és a víz kezelésével.
Üzemeltetési kihívások és a „Bivaly” megbízhatósága
A 424-es gőzmozdony üzemeltetése számos kihívással járt. A téli fagyok, a nyári hőség, az emelkedők, a nehéz vonatok mind próbára tették a mozdony és személyzetének tűrőképességét. A szén minősége is nagyban befolyásolta az égés hatékonyságát és a gőznyomás fenntartását. A magyar szén gyakran alacsonyabb fűtőértékű és magasabb hamutartalmú volt, mint a nyugat-európai, ami extra munkát jelentett a fűtőnek.
Mindezek ellenére a 424-es rendkívül megbízható típusnak bizonyult. Robusztus felépítése és a gondos karbantartás lehetővé tette, hogy hosszú évtizedeken keresztül, minimális meghibásodással szolgálja a MÁV-ot. A mozdonyok tervezésekor már figyelembe vették a könnyű karbantarthatóságot és az alkatrészek csereszabatosságát, ami hozzájárult a hosszú élettartamhoz és az alacsonyabb üzemeltetési költségekhez.
A 424-es gőzmozdony tehát nem csupán egy műszaki csoda volt, hanem egy komplex rendszer, amelyben a mérnöki tervezés, a fizikai munka és az emberi szakértelem egyaránt kulcsszerepet játszott. Működése a gőzvontatás hőskorának esszenciáját testesítette meg, egy olyan korszakét, ahol a gépek ereje és az emberi kitartás együtt formálták a modern közlekedést.
A 424-es mozdony felépítése részletesen
A 424-es gőzmozdony felépítése egy gondosan megtervezett, funkcionális egység, ahol minden alkatrésznek megvan a maga pontos szerepe. A mozdonyváz, a kazán, a gőzgép és a futómű harmonikus egységet alkotva biztosítja a mozdony kiváló teljesítményét és megbízhatóságát.
A mozdonyváz és a tengelyelrendezés

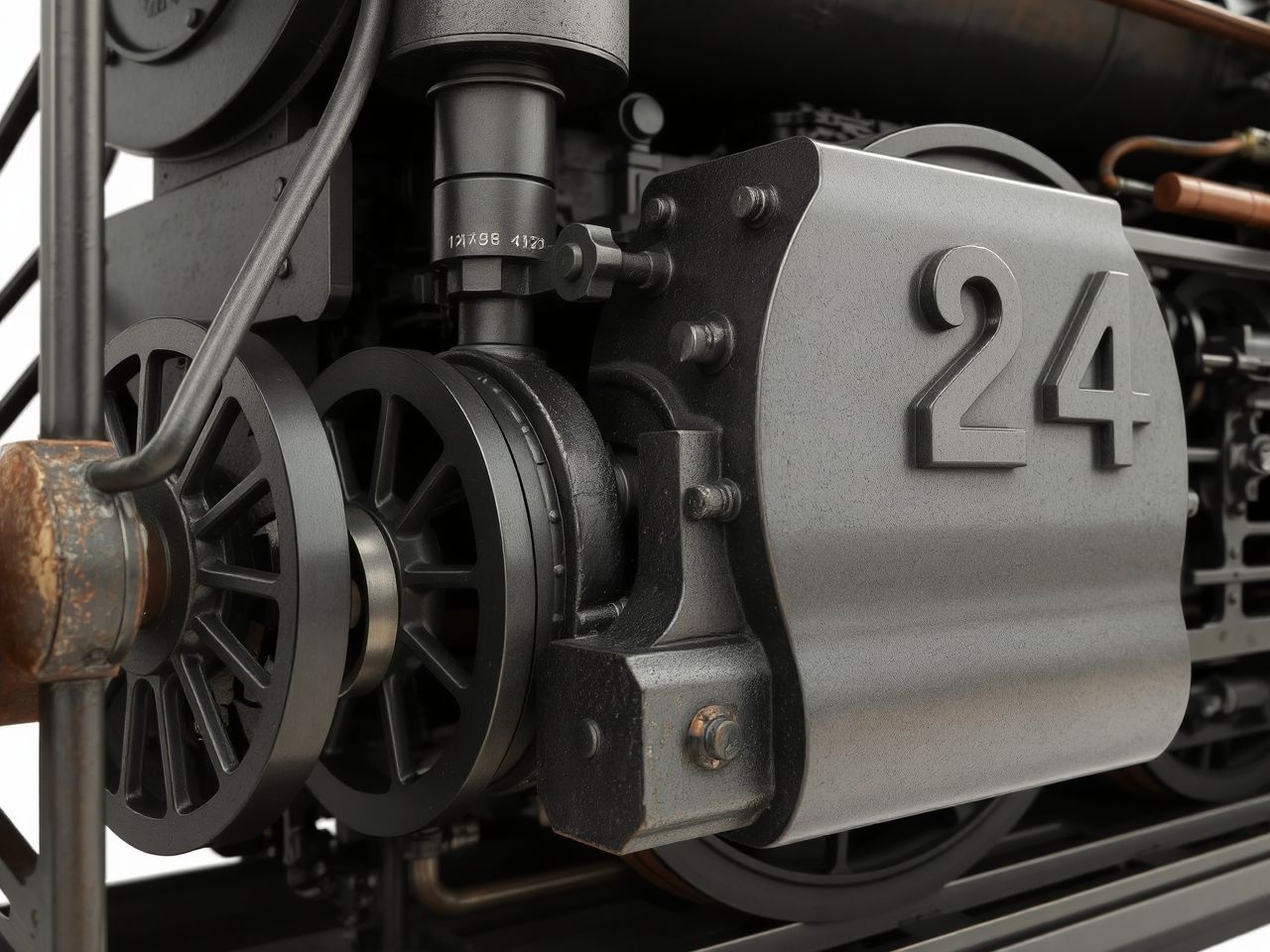

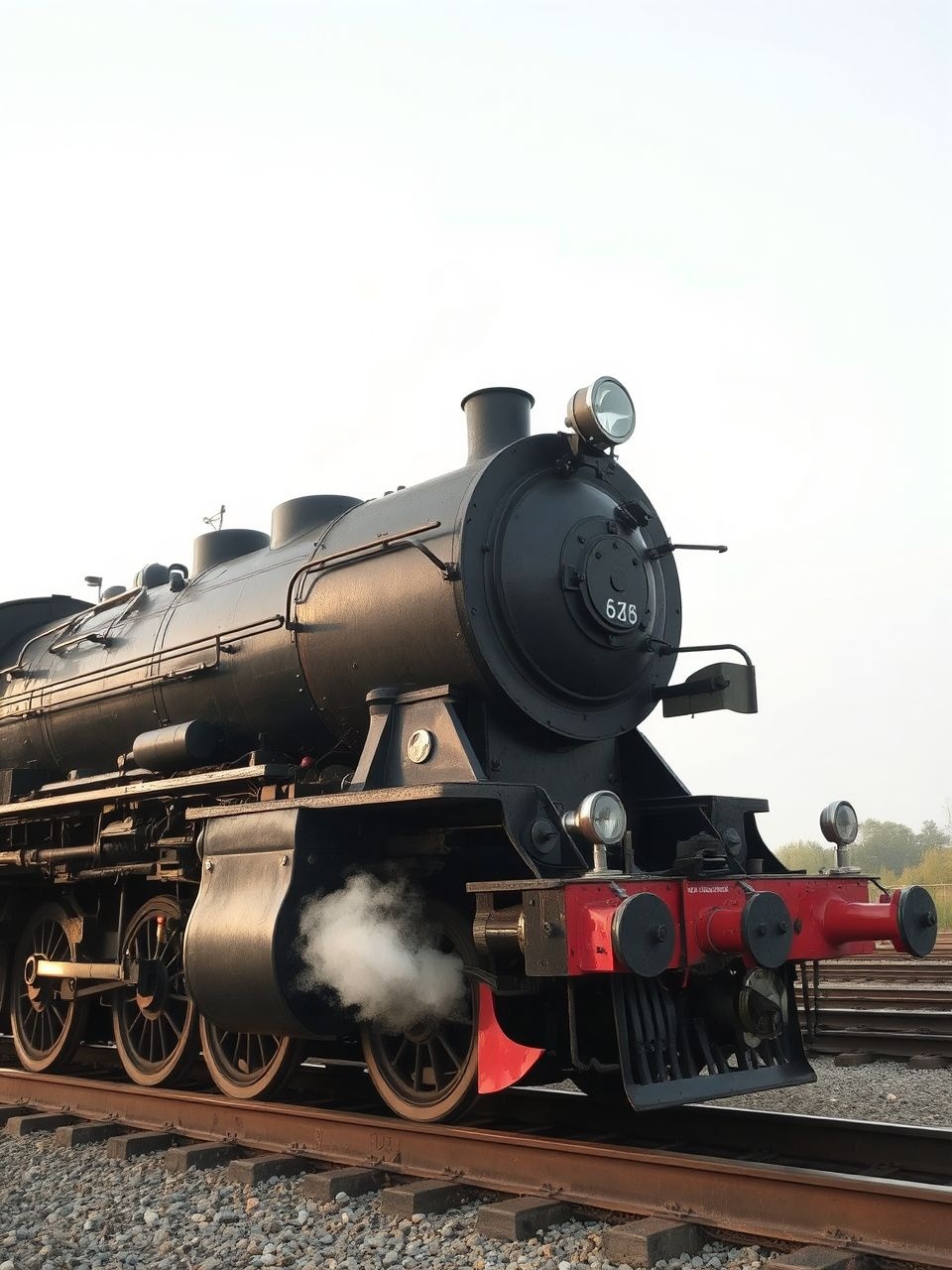

A 424-es gőzmozdony alapját egy robusztus, lemezes alváz képezte, amelyet vastag acéllemezekből szegecseléssel és hegesztéssel állítottak össze. Ez az alváz hordozta a kazánt, a gőzgépet és az összes többi fő alkatrészt, biztosítva a szerkezet szilárdságát és merevségét. Az alvázon belül helyezkedtek el a víztartályok és a szeneskád egy része, a mozdony súlyelosztásának optimalizálása érdekében.
Ahogy már említettük, a 424-es egy 2’D1′ tengelyelrendezésű mozdony volt. Ez a jelölés a következőket takarja:
- 2′: Két, elülső futótengely egy forgóvázban. Ezek a tengelyek nem kapnak meghajtást, feladatuk a mozdony elejének vezetése a kanyarokban és a súlyelosztás. A forgóváz lehetővé teszi, hogy a tengelyek a pálya ívéhez igazodva elforduljanak.
- D: Négy hajtott tengely. Ezek a tengelyek közvetlenül a gőzgéptől kapják a meghajtást a hajtó- és kapcsolórudakon keresztül. A négy hajtott tengely biztosítja a nagy vonóerőt, ami a 424-es univerzális jellegéhez elengedhetetlen volt.
- 1′: Egy hátsó futótengely. Ez a tengely is a mozdony stabilitását és a súlyelosztást szolgálja, különösen a nagy kazán és a tűzszekrény miatt, amelyek a mozdony hátsó részén helyezkedtek el.
Ez a tengelyelrendezés optimális kompromisszumot jelentett a nagy vonóerő, a jó futási stabilitás és a viszonylag alacsony tengelyterhelés között, ami kulcsfontosságú volt a magyar vasúthálózat adottságai mellett.
A kazán részletes szerkezeti felépítése
A 424-es mozdony kazánja egy összetett, precíziósan gyártott szerkezet volt, amelynek minden eleme a hatékony gőzképzést szolgálta.
- Hengeres kazántest: A kazán fő része egy nagyméretű, henger alakú acéltartály volt, amelyben a víz és a gőz gyűlt össze. Ez a test vastag acéllemezekből készült, és szegecseléssel, illetve hegesztéssel illesztették össze.
- Tűzszekrény és égéstér: A tűzszekrény a kazán hátsó részén helyezkedett el, és a mozdonyvezetőállás felől volt hozzáférhető. Belsejében a rostélyok tartották a szenet, alatta volt a hamuláda, felül pedig a tűzajtó, amelyen keresztül a fűtő a szenet adagolta. A tűzszekrény falai kettős falúak voltak, közöttük vízzel teli térrel (vízfalak), ami növelte a hőátadó felületet és hűtötte a tűzszekrény szerkezetét.
- Tűzcsövek és füstcsövek: A tűzszekrényből a forró füstgázok a kazán henger alakú részében elhelyezkedő számos vékony tűzcsövön és vastagabb füstcsövön keresztül áramlottak. A tűzcsövek a vizet melegítették, míg a füstcsövekben helyezkedtek el a túlhevítő elemei.
- Túlhevítő elemek: A túlhevítő elemek U alakú csövek voltak, amelyek a füstcsövek belsejében vezették a telített gőzt, mielőtt az a hengerekbe került volna. Itt a gőz a forró füstgázok hőjét felvéve túlhevített gőzzé alakult.
- Gőzdóm: A kazán tetején elhelyezkedő gőzdóm gyűjtötte össze a kazánban képződő gőzt, ahonnan a gőzszabályzóhoz és onnan a hengerekhez áramlott. A dóm magas elhelyezkedése biztosította, hogy minél szárazabb gőz jusson a hengerekbe.
- Biztonsági szelepek: A kazán biztonságát a biztonsági szelepek garantálták, amelyek automatikusan kinyitottak, ha a kazánnyomás meghaladta a megengedett értéket, ezzel elkerülve a robbanást.
- Kémény: A füstszekrényből a kéményen keresztül távoztak az égéstermékek a szabadba. A kémény kialakítása (kúp alakú terelőlemezekkel) segítette a huzat kialakulását, ami az égéshez szükséges levegő beáramlását biztosította.
A gőzgép és a vezérmű finomságai
A gőzgép és a vezérmű a mozdony mechanikai „agyát” és „izmát” képezték.
- Hengerek és dugattyúk: A 424-es két nagyméretű gőzhengerrel rendelkezett, amelyek a mozdony alvázának külső oldalán, vízszintesen helyezkedtek el. A hengerekben mozgó dugattyúk a gőz nyomását mechanikai munkává alakították. A dugattyúkat tömítőgyűrűk látták el, amelyek megakadályozták a gőz szivárgását.
- Dugattyúrúd, kereszthajó és hajtórúd: A dugattyúrúd a dugattyú mozgását adta át a kereszthajónak, amely egyenes vonalú mozgást végzett. A kereszthajóhoz csatlakozott a hajtórúd, amely a dugattyú lineáris mozgását a hajtókerék forgó mozgásává alakította. Ez a komplex mechanizmus biztosította a sima és hatékony erőátvitelt.
- Szelepvezérlő mechanizmus (vezérmű): A Heusinger-Walchaert vezérmű egy zseniális mechanikai szerkezet volt, amely a mozdonyvezetőnek lehetőséget adott a gőz beömlésének és kiömlésének pontos szabályozására. Ez a vezérmű számos rudazatból, emeltyűből és csúszkából állt, amelyek a hajtókerekek mozgásával szinkronban működtek. A mozdonyvezető a vezetőállásból egy kar (a reverser) segítségével tudta változtatni a vezérmű beállítását, ami befolyásolta a gőz hengerekbe jutásának idejét (a töltést), és ezzel a mozdony vonóerejét és sebességét. A töltés változtatásával lehetett optimalizálni a gőzfogyasztást és a teljesítményt a különböző üzemállapotokban.
A futómű és a fékrendszer részletei
A futómű nem csak a mozdony mozgását biztosította, hanem a biztonságos és stabil haladásért is felelt.
- Hajtókerekek és kapcsolórudak: A négy hajtókerékpár erős acélból készült, és a tengelyekre voltak rögzítve. A kerekek külső peremén találhatóak a futófelületek, amelyek a sínnel érintkeztek. A kerekeket a kapcsolórudak kötötték össze, biztosítva, hogy mind a négy hajtókerékpár szinkronban forogjon.
- Futótengelyek és vezetőmechanizmus: Az elülső futóforgóváz és a hátsó futótengely speciális mechanizmusokkal volt ellátva, amelyek lehetővé tették számukra, hogy a kanyarokban oldalirányban elmozduljanak, ezzel csökkentve a kerék és a sín kopását, valamint javítva a mozdony futási stabilitását.
- Rugózás és kiegyenlítés: A mozdony alatt elhelyezkedő laprugók és a közöttük lévő kiegyenlítő himbák biztosították a mozdony súlyának egyenletes elosztását a kerekeken, még egyenetlen pályán is. Ez csökkentette a dinamikus terheléseket és javította a futás minőségét.
- Westinghouse légfékrendszer: A mozdony Westinghouse légfékrendszerrel volt felszerelve. Ez egy sűrített levegővel működő rendszer volt, amely a mozdony fékezőszelepének működtetésével sűrített levegőt juttatott a fékhengerekbe, amelyek a fékbetéteket a kerekekhez nyomták. A rendszer lehetővé tette a mozdony és a teljes vonat fékezését is, ami elengedhetetlen volt a biztonságos üzemeltetéshez.
A 424-es gőzmozdony minden egyes alkatrésze a célszerűség és a funkcionalitás jegyében készült, a legmodernebb mérnöki elvek szerint. Ez a részletes felépítés tette lehetővé, hogy a „Bivaly” egy olyan gép legyen, amely nemcsak a maga korában, hanem a mai napig is tiszteletet parancsol a vasútbarátok és a mérnökök körében egyaránt.
A 424-es gőzmozdony öröksége és kulturális hatása
A 424-es gőzmozdony nem csupán egy műszaki alkotás volt, hanem a magyar vasúttörténet és kollektív emlékezet meghatározó részévé vált. A „Bivaly” név, amely hűen tükrözi erejét és robusztusságát, ma már önálló fogalomként él a köztudatban, messze túlmutatva a vasúti szakma határain.
A „Bivaly” becenév eredete és jelentősége
A „Bivaly” becenév eredete nem tisztázott teljesen, de valószínűleg a mozdony kivételes vonóerejére, masszív megjelenésére és megbízható munkabírására utal. A bivaly, mint állat, a kitartást, az erőt és a szívósságot szimbolizálja, amelyek mind jellemzőek voltak a 424-es gőzmozdonyra. Ez a név nem csupán egy egyszerű megnevezés lett; a mozdony iránti tisztelet és szeretet kifejeződésévé vált a vasutasok és a nagyközönség körében egyaránt. A „Bivaly” név örökre összeforrt a 424-es sorozattal, és ez a szimbolikus kapcsolat is hozzájárult ahhoz, hogy a mozdony a magyar vasút egyik legemlékezetesebb alakjává váljon.
„A Bivaly nem csak egy mozdony volt, hanem a kitartásunk, a munkabírásunk és a hűségünk szimbóluma. Ahol egy Bivaly feltűnt, ott tudtuk, hogy a munka el lesz végezve, bármilyen nehéz is legyen.”
A 424-es a vasutasok emlékezetében
A 424-es gőzmozdony hosszú évtizedeken át szolgálta a magyar vasúti forgalmat, és ez idő alatt generációk vasutasai dolgoztak rajta. A mozdonyvezetők és fűtők számára a „Bivaly” nem csupán egy gép volt, hanem egy társ, egy megbízható partner a mindennapi munkában. A mozdony kezelésének elsajátítása, a kazán folyamatos figyelése, a tűz fenntartása, a gőzszabályzó és a vezérmű finom hangolása mind-mind olyan tudás volt, amelyet apáról fiúra, mesterről tanítványra örökítettek. A 424-es vezetőállásában eltöltött órák, a gőzsistergés, a kerekek ritmikus zakatolása mélyen beleivódtak a vasutasok emlékezetébe, és hozzájárultak egy különleges szakmai kultúra kialakulásához.
Számos anekdota és történet kering a 424-esekkel kapcsolatban, amelyek a mozdonyok erejét, megbízhatóságát és olykor a velük járó kihívásokat mutatják be. Ezek a történetek a mai napig élnek a vasutas családokban, és hozzájárulnak a 424-es gőzmozdony legendájának fenntartásához.
A 424-es a popkultúrában és a művészetben
A 424-es gőzmozdony ikonikus megjelenése és történelmi szerepe miatt számos alkalommal feltűnt a magyar popkultúrában és művészetben is. Gyakran szerepelt filmekben, dokumentumfilmekben, könyvekben és képeslapokon, mint a magyar vasút és a gőzvontatás szimbóluma. Gyermekkönyvekben és játékokban is megjelent, segítve a fiatalabb generációk számára a vasút történetének megismerését. Még bélyegeken is ábrázolták, ezzel is emléket állítva a mozdony kiemelkedő jelentőségének.
Ez a széles körű jelenlét a médiában és a művészetben is hozzájárult ahhoz, hogy a 424-es ne csak a vasútbarátok, hanem a nagyközönség számára is felismerhető és szeretett jelképpé váljon.
Megőrzött példányok és a nosztalgiavonatok
A gőzvontatás megszűnése után szerencsére számos 424-es gőzmozdony példányt sikerült megőrizni az utókor számára. Ezek közül több mozdony ma is működőképes állapotban van, és rendszeresen részt vesznek nosztalgiavonatok vontatásában. Ezek a különleges utazások lehetőséget nyújtanak a nagyközönségnek, hogy visszautazzanak az időben, és megtapasztalják a gőzvontatás egyedülálló hangulatát, a gőz sistergését, a szén füstjének illatát és a hatalmas gép erejét. A nosztalgiavonatok nem csupán szórakoztató élmények; fontos szerepet játszanak a vasúttörténeti örökség megőrzésében és a technikai kultúra népszerűsítésében.
Több 424-es mozdony múzeumokban, például a Magyar Vasúttörténeti Parkban is megtekinthető, ahol statikus kiállítási tárgyként mesélnek a múlt dicsőségéről. Ezek a kiállított példányok lehetőséget adnak a látogatóknak, hogy közelről is megismerkedjenek a mozdony impozáns méreteivel és bonyolult szerkezetével.
A 424-es, mint a magyar mérnöki tudás szimbóluma
A 424-es gőzmozdony a magyar mérnöki tudás és ipari teljesítmény egyik legfényesebb példája. A MÁVAG mérnökei és munkásai által megalkotott mozdony a korabeli európai technológia élvonalába tartozott, és bizonyította, hogy Magyarország képes volt világszínvonalú ipari termékeket előállítani. A mozdony tervezése, gyártása és évtizedeken át tartó üzemeltetése során felhalmozott tudás és tapasztalat felbecsülhetetlen értékű volt a magyar ipar számára.
A 424-es tehát nem csupán egy mozdony, hanem egy nemzeti érték, amely büszkeséggel tölthet el minden magyart. Az öröksége tovább él a megőrzött példányokban, a vasutasok emlékezetében és a kollektív tudatban, emlékeztetve bennünket egy olyan korszakra, amikor a gőz ereje hajtotta a fejlődést, és a magyar mérnöki leleményesség a világ élvonalába tartozott.
